גלגלים אחוריים בגימור AGITATOR
J049792021-01-20
כללי
אזהרה
התקן אך ורק גלגלים וערכות התקנה המאושרים לדגם האופנוע שלך. צור קשר עם סוכן Harley-Davidson כדי לוודא התאמה. אי התאמה של גלגלים וערכות התקנה או התקנת גלגלים שאינם מאושרים עבור הדגם שלך עלולות לגרום לאובדן שליטה, וכתוצאה מכך לגרום למוות או פציעה חמורה. (00610c)
מספרי ערכה
40225-10, 47951-10, 47951-10A, 40900112, 40900459
דגמים
למידע אודות התאמת דגם עיין בסעיף P & A בקטלוג הקמעונאי או בפרק על חלקים ואביזרים של www.harley-davidson.com (אנגלית בלבד).
תכולת הערכה
ראה איור 1 ועיין בטבלאות חלקי השירות.
החלקים הנוספים הנדרשים
לצורך התקנה נאותה של ערכה זו נדרשת רכישה נפרדת של צמיג (44006-09).
ערכה זו כוללת גלגל מותאם אישית בלבד.
התקנה נכונה של ערכות אלה מחייבת רכישה נפרדת של החלקים הבאים הזמינים אצל סוכני Harley-Davidson.
  • ערכת התקנת גלגל (ראה טבלה 3 ו טבלה 4 כדי לקבוע איזו ערכת התקנה נדרשת).
  • בורגי דיסק בלם (ראה טבלה 1 כדי לקבוע מהם אביזרי החיבור המתאימים.)
  • בורגי גלגל שרשרת אחורי (ראה טבלה 1 כדי לקבוע מהם אביזרי החיבור המתאימים.) עיין בקטלוג הקמעונאי לחלקים ואביזרים למידע על אביזרי החיבור לגלגל שרשרת כרום.
  • כלי להסרה ולהתקנה של מסב גלגל (94134-09)
אזהרה
הבטיחות של הרוכב והנוסע תלויה בהתקנה נכונה של הערכה הזאת. השתמש בהליכי הטיפול המתאימים שבמדריך. אם אינך מסוגל לבצע את הנוהל או אם אין לך הכלים הנכונים, בצע את ההתקנה בסוכנות Harley-Davidson. התקנה לא נאותה של הערכה הזאת עלולה לגרום למוות או פגיעה חמורה. (00333b)
הערה
גיליון הנחיות זה מתייחס למידע במדריך השירות. נדרש מדריך טיפולים לאופנוע מהדגם שלך על מנת לבצע התקנה זו, והוא זמין אצל סוכן Harley-Davidson.
חלקים נוספים מומלצים
אביזרי המנוע המקוריים של Harley-Davidson הבאים מומלצים עבור תחזוקה הולמת וניקוי:
  • Harley ® Bright ™ Chrome Cleaner (חומר הברקה לכרום, 94683-99) (לא לשימוש עם ערכה 40900112)
  • Harley ® Glaze ™ Polish and Sealant (חומר הברקה ואיטום, 99701-84)
  • Harley ® מברשת גלגל וחישורים (43078-99)
  • Harley-Davidson ® Wheel and Tire Cleaner (חומר לניקוי צמיגים וגלגלים, 94658-98)
  • Harley ® Preserve Bare Aluminum Protectant (חומר מגן לאלומיניום חשוף; 99845-07)
טבלה 1. גלגל שרשרת דיסק אחורי, התאמת חומרה
חומרה
התאמה
בורגי דיסק אחורי (בחר רגיל או חומרת כרום)
5 בורגי דיסק רגילים (43567-92)
כל הדגמים
ערכת בורג כרום (46647-05) כולל 5 ברגים
כל הדגמים
בורגי גלגל שרשרת אחורי (בחר רגיל או חומרת כרום)
5 בורגי גלגל שרשרת, רגיל (3109)
דגמי Dyna ו-Softail משנת 2007 והלאה, Touring 2007
ערכת בורג כרום (94773-07) כולל 5 ברגים ודסקיות
דגמי Dyna ו-Softail משנת 2007 והלאה
5 בורגי גלגל שרשרת, רגיל (3737A)
2000-2005 Dyna, 2000-2006 Softail, 2004-2006 Touring
ערכת בורג כרום (94773-00A) כוללת 5 ברגים ודסקיות
2000-2005 Dyna, 2000-2006 Softail
5 בורגי גלגל שרשרת, רגיל (3814)
2008 Touring
5 בורגי גלגל שרשרת, רגיל (3873)
2006 Dyna
5 בורגי גלגל שרשרת, רגיל (3899)
2000-2003 Touring, ודגמי Sportster משנת 2001 ומאוחר יותר (למעט דגמים יפניים)
5 בורגי גלגל שרשרת, רגיל (40439-01)
דגמי VRSC 2002-2006 ו- 2007 VRSCR
5 בורגי גלגל שרשרת, רגיל (4552)
דגמי 2007 ודגמי VRSC מאוחרים יותר (למעט דגמי VRSCR ו- VRSCSE)
דסקיות גלגל שרשרת אחורי
5 דסקיות גלגל שרשרת, רגיל (6516HW)
דגמי Dyna, Softail ו- Touring משנת 2006 וקודם לכו, דגמי Sportster משנת 2000 ומאוחר יותר(למעט דגמים יפניים)
5 דסקיות גלגל שרשרת, רגיל (7039)
דגמי 2002 VRSC ומאוחר יותר
התקנה
הערה
השתמש במגיני פלסטיק על כלי ההתקנה של הצמיג וכלי האחיזה לחישוק בעת התקנת צמיג בגלגל צבוע.
בעת התקנת צמיגים, השתמש בכמות נדיבה של חומר סיכה בגלגל ובצמיג.
לצורך הסרת הצמיג, השתמש בתותבי פלסטיק בין החישוק לבין הצמיג לאחר הפרדת מדרך הצמיג כדי ליצור מרווח גדול מספיק להכנסה של כלי האחיזה לחישוק.
לפני הסרת הגלגל או התקנתו, יש להסיר את קליפר הבלם האחורי. יש להחליף את פין יתד או מהדק קפיץ של אום הציר. ניתן לרכוש אותם בנפרד מסוכן של Harley-Davidson. פנה לסוכן לקבלת מספר החלק הנכון.
1. הסר את מכלול הגלגל האחורי הקיים. שמור את הסרן, אום הסרן, דיסק הבלם ומפרידי הגלגל עבור ההתקנה. עיין במדריך הטיפולים.
הערה
התקן גזע שסתום קצר (43157-83A) הכלול בערכה ההתקנה. השלך את כל קני השסתום אחרים.
2. ראה איור 1 . התקן את מכלול קנה השסתום (H) על הגלגל. עיין במדריך הטיפולים.
התראה
אין לעשות שימוש חוזר בברגים של דיסק הבלם/הרוטור. שימוש חוזר בברגים אלו עלול לגרום נזק לרכיבי הבלם ולאובדן של מומנט. (00319c)
התראה
אין לעשות שימוש חוזר בבורגי ההרכבה של גלגל השרשרת. שימוש חוזר בבורגי ההרכבה של גלגל השרשרת עלול לגרום לאובדן מומנט ונזק למכלול גלגל השרשרת ו/או הרצועה. (00480b)
3. הרכב על הגלגל את רכיבי ערכת התקנת הגלגל, דיסק בלם מקורי וגלגל שרשרת לפי טבלת חלקי השירות המתאימה. עיין במדריך הטיפולים.
4. התקן את המסב הראשי בעזרת כלי להסרה ולהתקנה של מסב הגלגל. עיין במדריך הטיפולים. החריץ(ים) מציינים את צד המסב הראשי.
הערה
התקן את הצמיג המתאים (רכישה בנפרד).
אם יש מדבקה של נקודה צהובה על חישוק הגלגל, כוון את הצמיג כך שהנקודה הלבנה תימצא בצד הנגדי בכיוון ההפוך ממיקום המדבקה. אם יש מדבקה של נקודה ירוקה על חישוק הגלגל, כוון את הצמיג כך שהנקודה הלבנה תימצא מול המדבקה. אם אין מדבקת נקודה כלשהי על החישוק, עיין במדריך הטיפולים.
5. התקן את הצמיג החדש (רכישה בנפרד) בגלגל. עיין במדריך הטיפולים.
6. התקן את הגלגל האחורי (1), הסרן המקורי, גלגל שרשרת ותותבי המרווח המקוריים באופנוע. עיין במדריך הטיפולים.
תחזוקה וניקיון
יש לטפל בחלקי הכרום באופן סדיר כדי להבטיח שהם ישמרו על הברק והבוהק המקוריים שלהם.
  1. נקה את פניהם של גלגלים מלוכלכים מאוד באמצעות חומר ניקוי לצמיגים ולגלגלים Harley Wheel and Tire Cleaner, ושימוש במברשת Harley Wheel and Spoke Brush.
  2. נקה ביסודיות את הכרום באמצעות מנקה כרום מאיכות טובה, כגון Harley Bright Chrome Cleaner.
  3. לאחר ניקוי והברקה, אטום את הגימור באמצעות חומר איטום מאיכות טובה, כגון Harley Glaze Polish and Sealant.
חלקי שירות

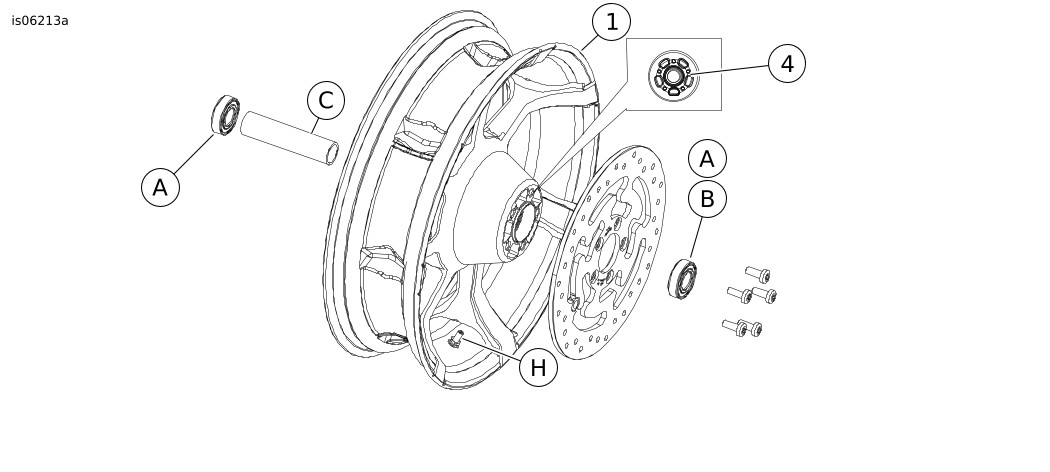

תרשים 1. חלקי שירות: גלגלים אחוריים בגימור Agitator (מוצגת גרסת 18 אינץ')
טבלה 2. חלקי השירות ותכולת ערכת הגלגל
ערכה
פריט
תיאור (כמות)
מספר חלק
40225-10, 47951-10, 47951-10A, 40900112, 40900459
1
גלגל
לא נמכר בנפרד
מחוון חזותי המוזכר בטקסט:
4
חריצים חרותים (כל הגלגלים)
טבלה 3. ערכת התקנה מיסב גלגל ABS אחורי 41456 מ“מ (C 41456-08)
ערכת התקנה מיסב גלגל ABS אחורי 25 מ“מ (C 41456-08)
פריט (כמות בשימוש ותיאור)
התאמה
גודל גלגל
A
C
D
E
F
H
I
J
דגם FLT משנת 2009 והלאה ללא ABS
16X0.5 אינץ‘
2
1
0
0
0
*
*
*
דגם FLT משנת 2009 והלאה ללא ABS
18X0.5 אינץ‘
2
1
0
0
0
*
*
0
VRSCD 2008 ללא ABS
18X5.5 אינץ‘
2
0
0
1
**
*
*
0
דגמי FXSB משנת 2013 ואילך, דגמי FXCW/C ללא ABS משנת 2008 ואילך
18X8.0 אינץ‘
2
0
1
0
0
*
*
0
דגמי VRSCAW, VRSCDX, VRSCF ללא ABS משנת 2008 ומאוחר יותר
18X8.0 אינץ‘
2
0
0
1
**
*
*
0
ערכות התקנה נועדו לפעולה עם גלגלים מסגנונות רבים והתאמות שונות. צור קשר עם סוכן Harley-Davidson כדי לוודא שהגלגל וערכות ההתקנה שניהם תוכננו ואושרו לאופנוע שעליו הם מותקנים.
הערות:
* ראה הערה מעל שלב התקנת שסתום בהתקנה כדי לקבוע באיזה גזע שסתום להשתמש לערכה המסוימת שלך. השלך גזעי שסתום אחרים.
** ראה ‚התקנה‘ כדי לקבוע אם נדרש טריז.
טריז המיסב מותקן תחת המיסב הראשי.
A
מיסב, רגיל (2)
9276A
C
שרוול הסרן
41349-07
D
שרוול הסרן
41358-08
E
שרוול הסרן
43704-08
F
טריז מיסב***
41447-08
H
גזע שסתום, קצר
43157-83A
I
גזע שסתום, ארוך
43206-01
J
גזע שסתום, משיכה מלאה
40999-87
טבלה 4. ערכת התקנה מיסב גלגל ABS אחורי 25 מ“מ (C 41453-08)
ערכת התקנה מיסב גלגל ABS אחורי 25 מ“מ (C 41453-08)
פריט (כמות בשימוש ותיאור)
התאמה
גודל גלגל
A
B
C
D
E
F
G
H
I
J
2008 FLT עם ABS
16 x 3.0 אינץ‘
1
1
0
1
0
0
1
*
*
0
דגמי XL עם ABS משנת 2014 ואילך (למעט דגמי 883L משנת 2014 ואילך)
16 x 3.0 אינץ‘
1
1
0
1
0
0
1
*
*
0
2009 ומאוחר יותר FLT עם ABS
16X0.5 אינץ‘
1
1
1
0
0
0
0
*
*
*
2009 ומאוחר יותר FLT עם ABS
18X0.5 אינץ‘
1
1
1
0
0
0
0
*
*
0
VRSCDa 2008 עם ABS
18X5.5 אינץ‘
1
1
0
0
1
**
0
*
*
0
2008, ומאוחר יותר VRSCAWa, VRSCDXa, VRSCXa, VRSCFa עם ABS
18X8.0 אינץ‘
1
1
0
0
1
**
0
*
*
0
ערכות התקנה נועדו לפעולה עם גלגלים מסגנונות רבים והתאמות שונות. צור קשר עם סוכן Harley-Davidson כדי לוודא שהגלגל וערכות ההתקנה שניהם תוכננו ואושרו לאופנוע שעליו הם מותקנים.
הערות:
* ראה הערה מעל שלב התקנת שסתום בהתקנה כדי לקבוע באיזה גזע שסתום להשתמש לערכה המסוימת שלך. השלך גזעי שסתום אחרים.
** מיסב ראשי יש להתקין את המיסב כאשר הצד האדום פונה לכיוון הגלגל.
טריז המיסב מותקן תחת המיסב הראשי.
A
מיסב, רגיל
9276A
B
מיסב, ABS**
9252
C
שרוול הסרן
41349-07
D
שרוול הסרן
41900-08
E
שרוול הסרן
43704-08
F
טריז מיסב***
41447-08
G
טריז מיסב***
43904-08
H
גזע שסתום, קצר
43157-83A
I
גזע שסתום, ארוך
43206-01
J
גזע שסתום, משיכה מלאה
40999-87
