PELEK AGITATOR BELAKANG
J049792021-01-20
UMUM
PERINGATANHanya pasang roda dan kit pemasangan yang disetujui untuk model sepeda motor. Hubungi dealer Harley-Davidson untuk memastikan kelayakan. Memasang roda dan kit pemasangan yang tidak cocok atau memasang roda yang tidak disetujui untuk model sepeda motor Anda dapat mengakibatkan hilang kendali, yang menyebabkan kematian atau cedera parah. (00610c)
Nomor Kit
40225-10,47951-10,47951-10A, 40900112, 40900459
Model
Untuk informasi kesesuaian model, lihat Katalog Retail P&A atau bagian Komponen dan Aksesori di www.harley-davidson.com (hanya tersedia dalam Bahasa Inggris).
Isi Kit
Lihat Gambar 1 dan Tabel Komponen Servis.
Komponen Tambahan Diperlukan
Pembelian ban terpisah (44006-09) diperlukan agar kit dapat dipasang dengan benar.
Kit ini hanya berisi roda modifikasi.
Pemasangan yang tepat untuk kit ini memerlukan pembelian terpisah komponen berikut yang tersedia di dealer Harley-Davidson:
- Sekrup Cakram Rem (Lihat Tabel 1 untuk menentukan peralatan yang sesuai).
- Sekrup Sproket Belakang (Lihat Tabel 1 untuk menentukan peralatan yang sesuai). Lihat Katalog Ritel P&A untuk peralatan sproket krom.
- Pemasang dan Pelepas Bearing Roda (94134-09)
PERINGATANKeselamatan pengendara dan penumpang bergantung pada pemasangan kit yang benar. Gunakan prosedur manual servis yang benar. Jika Anda tidak mampu menjalankan prosedur ini atau tidak memiliki alat yang tepat, mintalah dealer Harley-Davidson untuk melakukan pemasangan. Pemasangan yang salah terkait perangkat ini dapat menyebabkan kematian atau cedera parah. (00333b)
CATATAN
Lembar instruksi ini merujuk pada informasi manual servis. Manual servis untuk model sepeda motor Anda diperlukan untuk pemasangan ini dan tersedia di dealer Harley-Davidson.
Komponen Tambahan yang Direkomendasikan
Aksesori Motor Asli Harley-Davidson berikut direkomendasikan untuk pemeliharaan dan pembersihan yang tepat:
- Pembersih Krom Harley ® Bright ™ (94683-99) (Tidak untuk digunakan pada kit 40900112)
- Pemoles dan Perapat Harley ® Glaze ™ (99701-84)
- Harley® Wheel and Spoke Brush (Sikat Roda dan Jari-Jari Harley) (43078-99)
- Pembersih Pelek dan Ban Harley-Davidson ® (94658-98)
- Harley® Preserve Bare Aluminum Protectant (99845-07)
Tabel 1. Kesesuaian Perangkat Keras Cakram dan Sproket Belakang
Perangkat Keras | Kesesuaian |
|---|---|
Sekrup Cakram Belakang (pilih perangkat keras bawaan atau krom) | |
5 Sekrup cakram bawaan (43567-92) | Semua model |
Kit sekrup krom (46647-05) menyertakan 5 sekrup | Semua model |
Sekrup Sproket Belakang (pilih perangkat keras bawaan atau krom) | |
5 Sekrup sproket, bawaan (3109) | Dyna dan Softail 2007 dan yang lebih baru, Touring 2007 |
Kit sekrup krom (94773-07) menyertakan 5 sekrup serta cincin penguncinya | Dyna dan Softail 2007 dan yang lebih baru |
5 Sekrup sproket, bawaan (3737A) | Dyna 2000-2005, Softail 2000-2006, Touring 2004-2006 |
Kit sekrup krom (94773-00A) menyertakan 5 sekrup serta cincin penguncinya | Dyna 2000-2005, Softail 2000-2006 |
5 Sekrup sproket, bawaan (3814) | Touring 2008 |
5 Sekrup sproket, bawaan (3873) | Dyna 2006 |
5 Sekrup sproket, bawaan (3899) | Touring 2000-2003, Sportster 2001 dan yang lebih baru (kecuali model Jepang) |
5 Sekrup sproket, bawaan (40439-01) | Model VRSC 2002-2006, dan VRSCR 2007 |
5 Sekrup sproket, bawaan (4552) | Model VRSC 2007 dan yang lebih baru (kecuali moder VRSCR dan VRSCSE) |
Cincin Pengunci Sproket Belakang | |
5 Cincin pengunci sproket, bawaan (6516HW) | Model Dyna, Softail, dan Touring 2006 dan yang lebih lama, dan Sportster 2000 dan yang lebih baru (kecuali model Jepang) |
5 Cincin pengunci sproket, bawaan (7039) | VRSC 2002 dan yang lebih baru |
PEMASANGAN
CATATAN
Gunakan pelindung plastik pada alat pemasangan ban dan penjepit pelek saat memasang ban ke roda yang dicat.
Saat memasang ban, berikan pelumas ban pada roda dan ban.
Untuk melepaskan ban, gunakan plastik disisipkan antara pelek dan ban setelah menyobek bead ban untuk memasukkan klem pelek.
Sebelum melepas atau memasang roda, kaliper rem belakang harus dilepas. Cotter pin atau klip pegas untuk mur as harus diganti. Item tersebut tersedia untuk dibeli secara terpisah di dealer Harley-Davidson. Lihat dealer untuk memastikan nomor komponen yang benar.
| 1. | Lepas unit roda belakang yang terpasang. Simpan as, mur as, cakram rem, dan spacer roda untuk pemasangan kit. Lihat manual servis. CATATAN Pasang short valve stem (pentil ban pendek) (43157-83A) yang disertakan dalam kit pemasangan. Sisihkan pentil ban lainnya. | |
| 2. | Lihat Gambar 1 . Pasang unit pentil ban (H) pada roda. Lihat manual servis. | |
PEMBERITAHUAN Jangan menggunakan kembali sekrup cakram rem/rotor yang pernah dipakai. Penggunaan kembali sekrup ini dapat mengakibatkan hilangnya torsi dan kerusakan pada komponen rem. (00319c) PEMBERITAHUAN Jangan gunakan kembali sekrup dudukan sproket. Menggunakan kembali sekrup dudukan sproket dapat menyebabkan hilangnya torsi dan merusak sproket dan/atau unit belt. (00480b) | ||
| 3. | Rakit komponen kit pemasangan roda, cakram rem dan sproket bawaan ke roda, menggunakan tabel komponen servis yang sesuai. Lihat manual servis. | |
| 4. | Pasangkan laher utama menggunakan alat Pelepasan dan Pemasangan Bantalan Roda. Lihat manual servis. Alur yang dibubut menunjukkan sisi bantalan utama. CATATAN Pasang ban yang diperlukan (dibeli terpisah). Jika roda memiliki stiker titik kuning pada pelek, arahkan ban sehingga titik putih berlawanan dengan stiker. Jika roda memiliki stiker titik hijau pada pelek, arahkan ban sehingga titik putih segaris dengan stiker. Jika tidak ada stiker titik di pelek, lihat buku manual servis. | |
| 5. | Pasang ban baru (dibeli terpisah) ke roda. Lihat manual servis. | |
| 6. | Pasang roda belakang (1), as roda bawaan, sproket dan spacer bawaan ke sepeda motor. Lihat manual servis. |
PEMELIHARAAN DAN PEMBERSIHAN
Komponen krom harus dirawat secara berkala supaya tetap berkilap dan berkilau.
- Bersihkan permukaan roda yang sangat kotor menggunakan Harley-Davidson Wheel and Tire Cleaner (Pembersih Roda & Ban Harley-Davidson), diaplikasikan dengan Harley Wheel and Spoke Brush.
- Bersihkan menyeluruh bagian krom menggunakan pembersih krom berkualitas, seperti Harley Bright Chrome Cleaner.
- Setelah dibersihkan dan dipoles, beri lapisan pada permukaan kendaraan dengan pelapis berkualitas, seperti Harley Glaze Polish and Sealant.
KOMPONEN SERVIS

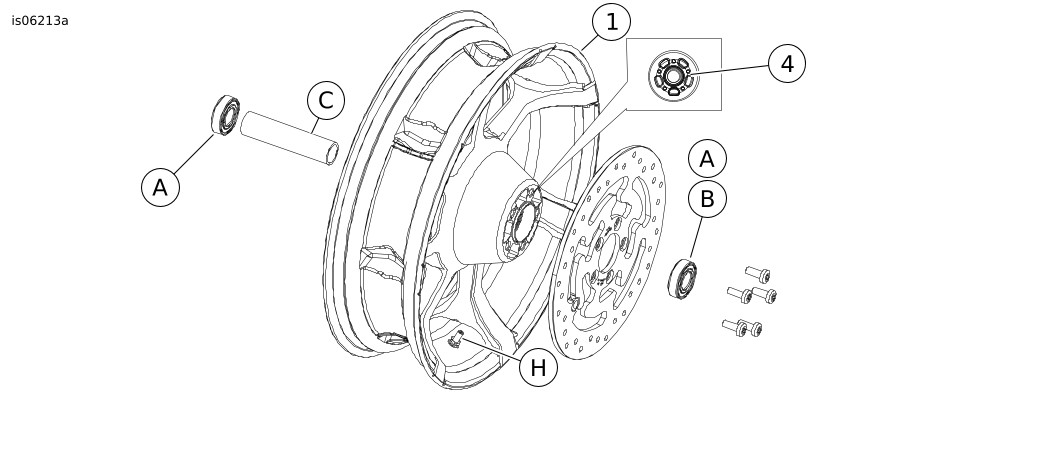

Gambar 1. Komponen Servis: Pelek Agitator Belakang (ditampilkan 18 inci)
Tabel 2. Komponen Servis dan Isi Kit Roda
Kit | Item | Deskripsi (Jumlah) | Nomor Komponen |
|---|---|---|---|
40225-10,47951-10,47951-10A, 40900112, 40900459 | 1 | Roda | Tidak Dijual Terpisah |
Indikator visual yang disebutkan dalam teks: | |||
4 | Alur yang dibentuk dengan mesin (semua roda) | ||
Tabel 3. Kit Pemasangan Roda Bearing 25 mm BELAKANG (41456-08C)
Kit Pemasangan Roda Bearing 25 MM BELAKANG (41456-08C) | Item (Jumlah Penggunaan dan Deskripsi) | ||||||||
|---|---|---|---|---|---|---|---|---|---|
Kesesuaian | Ukuran Roda | A | C | D | E | F | H | I | J |
FLT 2009 dan yang lebih baru tanpa dilengkapi ABS | 16 x 5,0 inci | 2 | 1 | 0 | 0 | 0 | * | * | * |
FLT 2009 dan yang lebih baru tanpa dilengkapi ABS | 18 x 5,0 inci | 2 | 1 | 0 | 0 | 0 | * | * | 0 |
VRSCD 2008 tanpa ABS | 18 x 5,5 inci | 2 | 0 | 0 | 1 | ** | * | * | 0 |
Untuk model FXSB 2013 dan lebih baru, model FXCW/C tanpa ABS 2008 dan lebih baru | 18 x 8,0 inci | 2 | 0 | 1 | 0 | 0 | * | * | 0 |
VRSCAW, VRSCDX dan VRSCF 2008 dan yang lebih baru tanpa dilengkapi ABS | 18 x 8,0 inci | 2 | 0 | 0 | 1 | ** | * | * | 0 |
Kit pemasangan dirancang agar dapat berfungsi pada beragam gaya dan kesesuaian roda. Hubungi dealer Harley-Davidson untuk memastikan roda dan kit pemasangan dirancang dan disetujui untuk model sepeda motor yang akan dipasangi. CATATAN: * Lihat CATATAN di atas langkah pemasangan katup pada PEMASANGAN untuk menentukan batang katup yang tepat untuk digunakan dengan kit Anda. Sisihkan pentil ban lainnya. ** Lihat PEMASANGAN untuk menentukan apakah shim diperlukan. *** Shim bearing dipasang di bawah bearing utama. | A | Bearing, reguler (2) | 9276A | ||||||
C | Selongsong as | 41349-07 | |||||||
D | Selongsong as | 41358-08 | |||||||
E | Selongsong as | 43704-08 | |||||||
F | Shim bearing*** | 41447-08 | |||||||
H | Pentil ban, pendek | 43157-83A | |||||||
I | Pentil ban, panjang | 43206-01 | |||||||
J | Pentil ban, tipe tarik | 40999-87 | |||||||
Tabel 4. Kit Pemasangan Roda ABS Bearing 25 MM BELAKANG (41453-08C)
Kit Pemasangan Roda ABS Bearing 25 MM BELAKANG (41453-08C) | Item (Jumlah Penggunaan dan Deskripsi) | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
Kesesuaian | Ukuran Roda | A | B | C | D | E | F | G | H | I | J |
FLT 2008 dengan ABS | 16 x 3,0 inci | 1 | 1 | 0 | 1 | 0 | 0 | 1 | * | * | 0 |
Untuk model XL dengan ABS 2014 dan lebih baru (kecuali model 883L 2014 dan lebih baru) | 16 x 3,0 inci | 1 | 1 | 0 | 1 | 0 | 0 | 1 | * | * | 0 |
FLT 2009 dan yang lebih baru dilengkapi ABS | 16 x 5,0 inci | 1 | 1 | 1 | 0 | 0 | 0 | 0 | * | * | * |
FLT 2009 dan yang lebih baru dilengkapi ABS | 18 x 5,0 inci | 1 | 1 | 1 | 0 | 0 | 0 | 0 | * | * | 0 |
VRSCDa 2008 dengan ABS | 18 x 5,5 inci | 1 | 1 | 0 | 0 | 1 | ** | 0 | * | * | 0 |
VRSCAWa, VRSCDXa, VRSCXa dan VRSCFa 2008 dan yang lebih baru dilengkapi ABS | 18 x 8,0 inci | 1 | 1 | 0 | 0 | 1 | ** | 0 | * | * | 0 |
Kit pemasangan dirancang agar dapat berfungsi pada beragam gaya dan kesesuaian roda. Hubungi dealer Harley-Davidson untuk memastikan roda dan kit pemasangan dirancang dan disetujui untuk model sepeda motor yang akan dipasangi. CATATAN: * Lihat CATATAN di atas langkah pemasangan katup pada PEMASANGAN untuk menentukan batang katup yang tepat untuk digunakan dengan kit Anda. Sisihkan pentil ban lainnya. ** Bearing utama. Sisi merah harus menghadap roda saat bearing dipasang. *** Shim bearing dipasang di bawah bearing utama. | A | Bearing, reguler | 9276A | ||||||||
B | Bearing, ABS** | 9252 | |||||||||
C | Selongsong as | 41349-07 | |||||||||
D | Selongsong as | 41900-08 | |||||||||
E | Selongsong as | 43704-08 | |||||||||
F | Shim bearing*** | 41447-08 | |||||||||
G | Shim bearing*** | 43904-08 | |||||||||
H | Pentil ban, pendek | 43157-83A | |||||||||
I | Pentil ban, panjang | 43206-01 | |||||||||
J | Pentil ban, tipe tarik | 40999-87 | |||||||||
