STEMPEL, KONVERTERING FRA 883 TIL 1200
J051012020-11-20
GENERELT
Sætnumre
22698-01A, 22700-01A
Modeller
Find oplysninger om, hvilke modeller delen passer til, i P&A-detailkataloget eller afsnittet "Parts and Accessories" (Reservedele og tilbehør) på www.harley-davidson.com (kun på engelsk).
BEMÆRK
Dette motorrelaterede optimeringssæt er beregnet til brug på sports- og racing-modeller, og det er ulovligt at sælge til, eller anvende på, forureningskontrollerede motorcykler. Dette sæt vil reducere eller annullere den begrænsede køretøjsgaranti. Motorrelaterede dele til ydeevne er kun beregnet til erfarne førere.
Yderligere dele påkrævet
Kontroller, at du bruger den nyeste version af instruktionsarket. Den er tilgængelig på: www.Harley-Davidson.com/isheets
Kontakt Harley-Davidson Customer Support Center på 1-800-258-2464 (kun USA) eller 1-414-343-4056.
    Disse dele kan fås hos din lokale Harley-Davidson forhandler.
  • 1986-2003 modeller: Separat køb af pakningssæt (del nr. 17032-91).
  • 2004 og senere modeller: Separat køb af pakningssæt (del nr. 17049-04A).
  • Separat køb af momentplader til cylinder (del nr. HD-33446-2A)
  • Separat køb af momentbolte (del nr. HD-33446-4).
  • Separat køb af monteringsværktøj til stempelstiftens låsering (HD-34623-C).
  • Karburator-modeller: Separat køb af Screamin' Eagle Pro race-tuner til tænding eller Screamin' Eagle Pro tændingsmodul.
  • EFI Modeller: Separat køb af Screamin' Eagle Pro EFI race-tuner.
BEMÆRKNING
Du skal efterkalibrere ECM, når du monterer dette sæt. Hvis du ikke efterkalibrerer ECM på korrekt vis, kan det resultere i alvorlige motorskader. (00399b)
ADVARSEL
Førerens og passagerens sikkerhed afhænger af, at dette sæt monteres korrekt. Brug de relevante procedurer i servicehåndbogen. Hvis du ikke magter proceduren eller ikke har de korrekte værktøjer, skal du få en Harley-Davidson forhandler til at udføre monteringen. Forkert montering af sættet kan resultere i dødsfald eller alvorlig personskade. (00333b)
BEMÆRK
Dette instruktionsark henviser til oplysninger i servicehåndbogen. Der kræves en servicehåndbog til din motorcykelmodel til denne montering, og den kan fås hos en Harley-Davidson forhandler.
Sættets indhold
Se Figur 4 og Tabel 3 .
AFMONTERING
ADVARSEL
Sørg for, at motorcyklen ikke startes utilsigtet, hvilket kan resultere i dødsfald eller alvorlig personskade. Frakobl først det negative (-) batterikabel ved motoren og derefter det positive (+) kabel fra batteriet. (00280b)
ADVARSEL
Når der udføres service på brændstofsystemet, er rygning, åben ild og gnister i nærheden forbudt. Benzin er yderst brandfarlig og højeksplosiv, hvilket kan resultere i dødsfald eller alvorlige personskader. (00330a)
  1. Frakobl begge batterikabler, det negative kabel(-) først.
  2. Følg procedurerne i servicehåndbogens motorafsnit for at afmontere topstykker, cylindre og stempler.
Procedure for udboring og slibning
BEMÆRK
Køretøjer med modelår 1986 - 2008: I stedet for at udbore XL 883 cylindre, kan XL 1200cc cylindre købes hos din Harley-Davidson forhandler. Find information i Screamin' Eagle Pro-kataloget om udvalget af cylindre og deres montering.
Køretøjer fra 2009 og senere: De originale cylindre kan ikke udbores til den nødvendige størrelse. Nye XL1200-cylindre skal købes separat. Find information i Screamin' Eagle Pro-kataloget om udvalget af cylindre og deres montering.
  1. Se følgende vejledning til udboring og slibning, og se også det relevante motorafsnit i servicehåndbogen.
  2. Når cylindrene er afmonteret, kontrolleres planheden af hovedpakningen og bundpakningen. Fjern grater fra alle pakningsoverflader.
  3. Montér: Stram momentboltene efter tilspændingsproceduren i servicemanualens motorafsnit.
    1. Originale hoved- og bundpakninger.
    2. Momentplader til cylinder P/N HD-33446-A.
    3. Momentbolte P/N HD-33446-4.
    4. BEMÆRK
    Momentplader, korrekt strammet og monteret med pakninger, simulerer motorens driftsforhold. Målene varierer helt op til 0.0254 mm (0,001") uden momentplade.
  4. Cylinderen udbores med pakninger og momentplader påsat. Udbor cylinderen til 0.0762 mm (0,003") under den ønskede færdige størrelse .
    5. BEMÆRK
    Brug stemplet til at bestemme den færdige størrelse. Se tabel 1 for stempel-til-cylinder tilpasning.
  5. Se Figur 1 . Mål stempelbredden (1), 90 grader vandret fra begge sider af stempelstiftens hul og ved 3,6576 mm (0,144") over (2) den nederste del af skørtet for at finde stempel-til-cylinder tilpasningen.
  6. Slib cylinderen til sin færdige størrelse ved hjælp af en stiv sliber med korn 280 og derefter en fleksibel kuglesliber med korn 240. Slibning skal udføres med momentpladerne påsat. Al slibning skal udføres fra bunden af cylinderen (enden ved krumtaphuset). Hold et 60-graders dobbeltskraveret mønster i stemplets bevægelsesområde.
  7. Se Figur 2 . Efter bearbejdning og slibning affases cylinderforingens nederste indvendige kant (1). Affasning giver en skrå overflade for lettere montering af cylinderen over stempelringene. Lav en flad overflade på foringens forkant. Foringens nederste kant (2) vil være ret skarp efter bearbejdning. Denne skarpe kant kan nemt forårsage skade under montering af cylinderen.
1Stempelbredde
2Måleområde
Figur 1. Stempelmål
Tabel 1. Specifikationer
ELEMENT
TOMMER
Tilpasning i cylinder (løs)
0,0025 - 0,0035
Afstand til topringafslutning
Mellemrum i anden ringafslutning
Afstand til oliekontrolringskinne
0,010 - 0,020
0,010 - 0,020
0.010 - 0,050
Tabel 2. Nedslidningsgrænser
ELEMENT
TOMMER
Tilpasning i cylinder (løs)
0.005
Afstand til topringafslutning
Mellemrum i anden ringafslutning
Afstand til oliekontrolringskinne
0.030
0.030
0.060

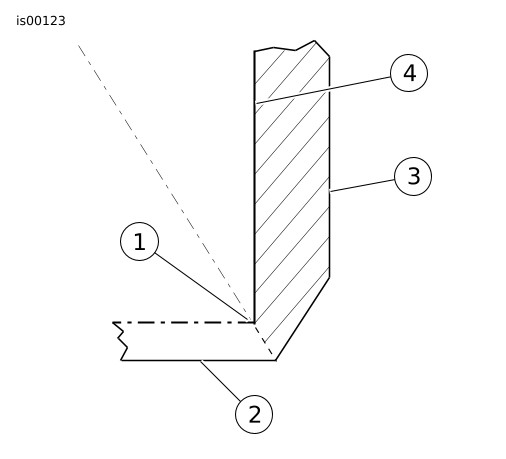

1Indvendig affasning
2Cylinderforings nederste kant
3Cylinderforings ydervæg
4Cylinderforings indervæg
Figur 2. Indvendig affasning og nederste kant af cylinderforing
MONTERING
Montering af stempel
BEMÆRK
De nye 1200cc stempler kan begge monteres med trykfladen vendt mod forsiden af motoren. Nye stempler er ikke specifikt til enten for- eller bagcylindre. Monter et af de nye stempler i hver cylinder.
Kontroller stempelringene for korrekt sideafstand og afslutningsmellemrum (se den gældende servicehåndbog til Sportster). Sørg for, at afslutningsmellemrum i tilstødende ringe monteres med 90 graders afstand.

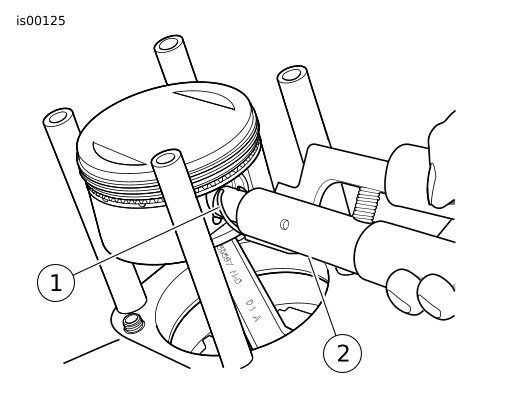

1Låsering til stempelstift
2Monteringsværktøj til stempelstiftens låsering (HD-34623-C)
Figur 3. Isætning af låsering
  1. Følg anvisningerne for montering og tilspænding i motorafsnittet i den gældende servicehåndbog.
Montering af låseringe til stempelstift
  1. Se figur 3. Sæt låseringen (1) på monteringsværktøjet til stempelstiftens låsering (2).
  2. Klem værktøjets håndtag sammen og indsæt låseringen i stemplets åbning. Slip håndtagene og fjern værktøjet.
  3. Gentag disse trin med de resterende låseringe.
KONTROLLÉR FRIHØJDE FOR VENTIL-TIL-STEMPEL
BEMÆRK
Det er vigtigt at kontrollere frihøjde for ventil-til-stempel som beskrevet i følgende trin. Vi anbefaler, at denne inspektion udføres af en Harley-Davidson forhandler.
  1. Smør et 1/8" (3,2mm) tykt lag af ler på begge stempeltoppe (i området hvor ventilerne møder stemplerne).
  2. Monter topstykkerne i henhold til procedurerne i servicehåndbogen med brug af de nye pakninger fra pakningssættet (købes separat). Saml topstykker og ventildrev, og spænd cylinderskruerne med indvendigt gevind til det tilspændingsmoment, der angives i servicehåndbogen.
  3. Drej motoren (med hånden) to hele omdrejninger.
  4. Afmonter hoveder, og mål leret på det tyndeste punkt.
BEMÆRK
Leret skal måle 0,080" (2,03 mm) på det tyndeste punkt. Hvis denne måling ikke opfylder mindstetykkelsen, skal ventildybden øges yderligere – ventildybden må dog ikke overstige 0,135" (3,43 mm).
Ventilernes radialafstand skal også kontrolleres. Radialafstand på 0,050" (1,27 mm) anbefales.
MONTERING
1. Se de relevante motorafsnit i servicehåndbogen for at samle motoren.
BEMÆRK
Det kan være nødvendigt at skifte dyser eller justere timing for at få fuldt udbytte af dette optimeringsprodukt.
ADVARSEL
Tilslut det positive (+) batterikabel først. Hvis det positive (+) kabel berører jorden, mens det negative (-) kabel er tilsluttet, opstår der gnister, som kan starte en batterieksplosion, hvilket kan resultere i dødsfald eller alvorlige personskader. (00068a)
ADVARSEL
Når der udføres service på brændstofsystemet, er rygning, åben ild og gnister i nærheden forbudt. Benzin er yderst brandfarlig og højeksplosiv, hvilket kan resultere i dødsfald eller alvorlige personskader. (00330a)
2. Forbind begge batterikabler. Start med det negative kabel (-).
BEMÆRKNING
Du skal efterkalibrere ECM, når du monterer dette sæt. Hvis du ikke efterkalibrerer ECM på korrekt vis, kan det resultere i alvorlige motorskader. (00399b)
3. Karburator-modeller: Brug Screamin 'Eagle Pro Ignition Race Turner eller Screamin 'Eagle Pro tændingsmodul til at kontrollere, at sættet er monteret korrekt. EFI-modeller: Brug Screamin' Eagle Pro EFI Race Turner at kontrollere, at sættet er monteret korrekt.
BEMÆRK
Dette udstyr til fejlfinding skal købes separat, og kan fås hos en Harley-Davidson forhandler.
Tilkørsel af motor
Overhold følgende køreregler på de første 805 km for at køre vitale dele til:
  1. Hold motorens omdrejningstal under 2500 o/min i alle gear på de første 80 km.
  2. Varier motorens omdrejningstal på de første 805 km, og undgå at holde hastigheden konstant over længere strækninger. Et omdrejningstal på op til 3000 o/min er tilladt i alle gear efter de første 80 km.
  3. Undgå hurtig start med vidt åbent gashåndtag. Kør langsomt, indtil motoren varmer op.
  4. Undgå at overbelaste motoren, såsom at køre motoren ved et ekstremt lavt omdrejningstal i højere gear.
RESERVEDELE
Figur 4. Reservedele: Stempel, konvertering fra 883 til1200
Tabel 3. Tabel over reservedele, forreste og bageste stempelsæt
Sæt
Punkt
Beskrivelse (antal)
Del
Nummer
Sæt 22698-01A
Stempelsæt
Standard
1
Stempel (standard)
Sælges ikke separat
2
Ringsæt (standard) (2)
21925-04
Sæt 22700-01A
Stempelsæt
(+0.010)
1
Stempel (+0.010)
Sælges ikke separat
2
Ringsæt (+0.010) (2)
21927-04
Dele, der er fælles for alle stempelsæt:
3
Stempelstift (2)
22481-04
4
Låsering (låseringsklips) (4)
22482-04
