PISTON, 883 HINGGA 1200 KONVERSI
J051012020-11-20
UMUM
Nomor Kit
22698-01A, 22700-01A
Model
Untuk informasi kesesuaian model, baca Katalog Retail P&A atau bagian Komponen dan Aksesori di www.harley-davidson.com (hanya tersedia dalam Bahasa Inggris) .
CATATAN
Komponen performa terkait mesin ini ditujukan untuk performa tinggi atau pengaplikasian balap dan dilarang untuk dijual atau digunakan pada kendaraan bermotor yang polusinya terkendali. Kit ini akan mengurangi atau membatalkan garansi terbatas kendaraan. Komponen performa terkait mesin hanya diperuntukkan bagi pengendara berpengalaman.
Komponen Tambahan Diperlukan
Pastikan Anda menggunakan lembar instruksi versi terkini. Tersedia di: www.harley-davidson.com/isheets
Hubungi Pusat Dukungan Pelanggan Harley-Davidson di 1-800-258-2464 (khusus AS) atau 1-414-343-4056.
    Item-item ini tersedia di dealer Harley Davidson setempat.
  • Model 1986 hingga 2003: Pembelian terpisah Kit Gasket (No.Komponen 17032-91).
  • Model 2004 dan setelahnya: Pembelian terpisah dari Kit Gasket (No. Komponen 17049-04A).
  • Pembelian terpisah dari Pelat Torsi Silinder (No. Komponen HD-33446-2A)
  • Pembelian terpisah dari Baut Torsi (No. Komponen HD-33446-4).
  • Pembelian terpisah dari Pemasangan Ring Penahan Pin Piston (HD-34623-C).
  • Model Karburator: Pembelian terpisah Screamin' Eagle Pro Ignition Race Tuner atau Screamin' Eagle Pro Ignition Module.
  • Model EFI: Pembelian terpisah dari Screamin ' Eagle Pro EFI Race Tuner.
PEMBERITAHUAN
Anda harus mengatur ulang kalibrasi ECM saat memasang kit ini. Kelalaian untuk mengatur ulang kalibrasi ECM dengan tepat dapat mengakibatkan kerusakan parah pada mesin. (00399b)
PERINGATAN
Keselamatan pengendara dan penumpang bergantung pada pemasangan kit yang benar. Gunakan prosedur manual servis yang benar. Jika Anda tidak mampu menjalankan prosedur ini atau tidak memiliki alat yang tepat, mintalah dealer Harley-Davidson untuk melakukan pemasangan. Pemasangan yang salah terkait perangkat ini dapat menyebabkan kematian atau cedera parah. (00333b)
CATATAN
Lembar instruksi ini merujuk pada informasi manual servis. Manual servis untuk sepeda motor Anda dibutuhkan untuk pemasangan kit ini dan tersedia di Dealer Harley-Davidson.
Isi Kit
Lihat Gambar 4 dan Tabel 3 .
PELEPASAN
PERINGATAN
Cegah agar kendaraan tidak menyala tiba-tiba, yang dapat menyebabkan kematian atau cedera parah. Pertama, lepas kabel baterai negatif (-) pada mesin, kemudian lepas kabel positif (+) pada baterai. (00280b)
PERINGATAN
Saat menyervis sistem bahan bakar, jangan merokok atau membiarkan nyala api atau bunga api di dekat area servis. Bensin mudah terbakar dan mudah meledak, yang dapat menyebabkan kematian atau cedera parah. (00330a)
  1. Putuskan sambungan kabel baterai, kabel negatif (-) terlebih dahulu.
  2. Ikuti prosedur di bagian manual servis MESIN untuk melepas kepala silinder, silinder, dan piston.
Prosedur Pengeboran dan Pengasahan
CATATAN
Kendaraan tahun model 1986 - 2008: Sebagai ganti mengebor silinder XL 883, Anda bisa mendapatkan silinder XL 1200cc dari dealer Harley-Davidson Anda. Lihat katalog Screamin ' Eagle Pro untuk informasi tentang silinder yang tersedia dan kesesuaian.
Kendaraan 2009 dan setelahnya: Silinder asli tidak bisa dibor ke ukuran yang dibutuhkan. Silinder XL1200 baru harus dibeli secara terpisah. Lihat katalog Screamin ' Eagle Pro untuk informasi tentang silinder yang tersedia dan kesesuaian.
  1. Lihat petunjuk berikut untuk melakukan pengeboran dan pengasahan, dan lihat ke bagian MESIN yang terkait di manual servis.
  2. Setelah melepas silinder, periksa permukaan kepala gasket dan gasket dasar untuk kerataan. Haluskan bagian-bagian kasar di permukaan gasket.
  3. Pasang: Kencangkan baut torsi, ikuti prosedur pengencangan di bagian MESIN di manual servis.
    1. Gasket kepala dan gasket bagian bawah orisinil.
    2. Pelat torsi silinder P/N HD-33446-A.
    3. Baut torsi P/N HD-33446-4.
    4. CATATAN
    Pelat torsi yang dikencangkan dengan benar saat dipasang bersama gasket, akan menyimulasikan kondisi pengoperasian mesin. Pengukuran bervariasi sebesar 0,001 inci tanpa pelat torsi.
  4. Bor silinder dengan gasket dan pelat torsi yang terpasang. Bor silinder hingga 0,003 inci di bawah ukuran yang diinginkan .
    5. CATATAN
    Gunakan piston untuk menentukan ukuran jadi. Lihat Tabel 1 untuk kesesuaian piston ke silinder.
  5. Lihat Gambar 1 . Ukur lebar piston (1), 90 derajat secara horizontal dari kedua sisi lubang pin piston dan sebesar 0,144 inci di atas (2) bagian tepi bawa untuk menentukan kesesuaian piston ke silinder.
  6. Asah silinder ke ukuran akhir menggunakan batu gerinda keras grit 280, kemudian dengan batu gerinda bola grit 240 yang fleksibel. Pengasahan harus dilakukan dengan pelat torsi yang terpasang. Semua pengasahan harus dilakukan dari ujung bawah (bak engkol) silinder. Pertahankan pola silang 60 derajat di area gerakan piston.
  7. Lihat Gambar 2 . Setelah pemesinan dan pengasahan, buat suring (chamfer) di tepi bagian dalam bawah (1) dari blok silinder. Chamfer memberikan permukaan miring untuk mempermudah pemasangan silinder pada ring piston. Potong tepi depan blok untuk membentuk permukaan yang rata. Tepi bawah blok (2) akan agak tajam setelah pemesinan. Tepi tajam ini dapat dengan mudah menyebabkan kerusakan selama pemasangan silinder.
1Lebar piston
2Area pengukuran
Gambar 1. Pengukuran Piston
Tabel 1. Spesifikasi
ITEM
INCI.
Muat dalam silinder (longgar)
0,0025 - 0,0035
Celah ujung cincin atas
Celah ujung ring kedua
Celah rel cincin kontrol oli
0,010 - 0,020
0,010 - 0,020
0,010 - 0,050
Tabel 2. Batas Keausan Servis
ITEM
INCI.
Muat dalam silinder (longgar)
0.005
Celah ujung cincin atas
Celah ujung ring kedua
Celah rel cincin kontrol oli
0.030
0.030
0.060

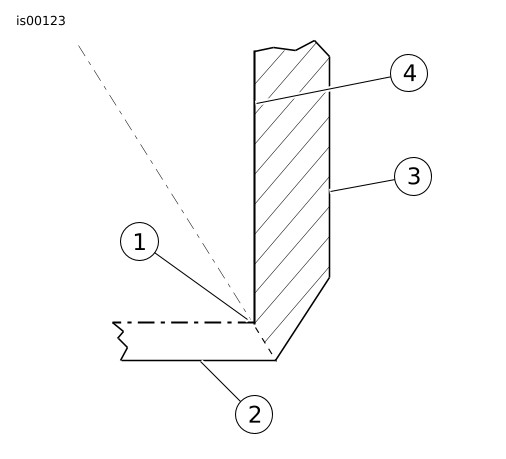

1Di dalam suring
2Blok silinder tepi bawah
3Blok silinder di luar dinding
4Blok silinder di dalam dinding
Gambar 2. Di Dalam Suring dan Tepi Bawah Blok Silinder
PEMASANGAN
Pemasangan Piston
CATATAN
Piston 1200 cc baru dapat dipasang dengan permukaan dorong yang menghadap ke bagian depan mesin. Piston baru tidak memiliki spesifikasi khusus untuk silinder depan dan belakang. Pasang piston baru di salah satu silinder.
Periksa cincin piston untuk jarak sisi dan tepi yang benar (lihat manual servis Sportster yang berlaku). Pastikan celah ujung cincin yang berdekatan dipasang berjarak 90 derajat.

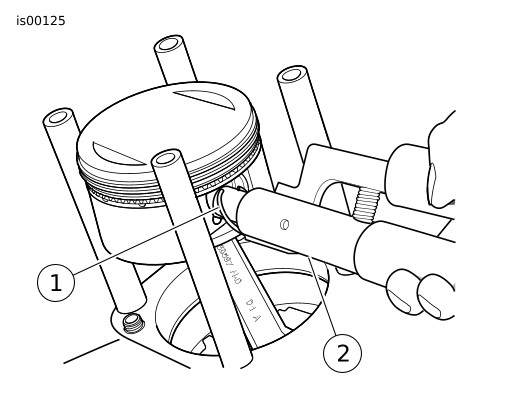

1Ring kunci pin piston
2Pemasangan ring penahan pin piston (HD-34623-C)
Gambar 3. Circlip Dudukan
  1. Ikuti spesifikasi perakitan dan torsi di bagian MESIN dalam manual servis yang dipakai.
Pemasangan Circlip Pin Piston
  1. Lihat Gambar 3. Masukkan circlip (1) ke Penginstal Ring Penahan Pin Piston (circlip) (2).
  2. Tekan gagang alat dan masukkan circlip ke dalam slot piston. Lepaskan gagang dan lepas alat.
  3. Ulangi langkah-langkah tersebut untuk sirklip lainnya.
PERIKSA JARAK BEBAS ANTARA KATUP KE PISTON
CATATAN
Penting untuk memeriksa jarak bebas antara katup ke piston seperti yang dijelaskan dalam langkah-langkah berikut. Harley-Davidson merekomendasikan agar pemeriksaan ini dilakukan oleh dealer Harley-Davidson.
  1. Berikan lapisan tanah liat setebal 1/8 inci (3,2 mm) ke mahkota kedua piston (di area katup pertemuan piston).
  2. Pasang kepala silinder sesuai prosedur manual servis, gunakan gasket baru dari Kit Gasket (dibeli secara terpisah). Rakit kepala dan rangkaian katup, dan kencangkan sekrup silinder internal berulir ke spesifikasi torsi yang tercantum dalam manual servis.
  3. Putar mesin (menggunakan tangan) dalam dua putaran lengkap.
  4. Lepaskan kepala silinder dan ukur tanah liat pada titik paling tipis.
CATATAN
Tanah liat harus setebal 0,080 inci (2,03 mm) pada titik tertipis. Jika pengukuran ini tidak mencapai ketebalan minimum, kedalaman takik katup harus ditingkatkan; tapi kedalaman takik tidak boleh melebihi 0,135 inci (3,43 mm). (3,43 mm).
Jarak bebas radial katup juga harus diperiksa. Jarak bebas radial yang disarankan 0,050 inci (1.27 mm).
Perakitan
1. Lihat bagian MESIN di manual servis untuk merakit mesin.
CATATAN
Untuk mencapai potensi kinerja penuh dari produk ini, mungkin perlu proses penyesuaian lagi di karburator (re-jetting) atau mengulang penyetelan waktu pengapian (re-timing).
PERINGATAN
Sambungkan kabel baterai positif (+) terlebih dahulu. Jika kabel positif (+) bersentuhan dengan arde saat kabel negatif (-) masih tersambung, percikan yang timbul dapat mengakibatkan ledakan baterai, yang dapat menyebabkan kematian atau cedera parah. (00068a)
PERINGATAN
Saat menyervis sistem bahan bakar, jangan merokok atau membiarkan nyala api atau bunga api di dekat area servis. Bensin mudah terbakar dan mudah meledak, yang dapat menyebabkan kematian atau cedera parah. (00330a)
2. Sambungkan kabel baterai, pasang kabel positif (+) terlebih dahulu.
PEMBERITAHUAN
Anda harus mengatur ulang kalibrasi ECM saat memasang kit ini. Kelalaian untuk mengatur ulang kalibrasi ECM dengan tepat dapat mengakibatkan kerusakan parah pada mesin. (00399b)
3. Model karburator: Gunakan Screamin' Eagle Pro Ignition Race Turner atau Modul Screamin' Eagle Pro Ignition untuk memastikan kit sudah dipasang dengan benar. Model EFI: Gunakan Screamin ' Eagle Pro EFI Race Turner untuk memastikan kit sudah dipasang dengan benar.
CATATAN
Semua item di atas harus dibeli secara terpisah dan tersedia di dealer Harley-Davidson.
Masa Pemanasan Mesin (Inreyen)
Untuk 500 mil (800 km) pertama, terkait komponen penting, amati aturan berkendara berikut:
  1. Pada 50 mil (80 km) pertama, pertahankan kecepatan mesin di bawah 2500 rpm di setiap gigi.
  2. Pada 500 mil (800 km) pertama, variasikan kecepatan mesin, hindari kecepatan konstan pada jarak yang lebih jauh. Setelah 50 mil (80 km) pertama, kecepatan mesin diperbolehkan hingga 3000 rpm di setiap gigi.
  3. Hindari mengegas dengan cepat ketika gas buka penuh. Berkendaralah secara perlahan hingga mesin panas.
  4. Hindari kelebihan beban pada mesin, seperti berjalan pada rpm yang sangat rendah pada gigi yang lebih tinggi.
KOMPONEN SERVIS
Gambar 4. Komponen Servis: Piston, Konversi 883 ke 1200
Tabel 3. Tabel Komponen Servis, Kit Piston Depan dan Belakang
Kit
Item
Deskripsi (Jumlah)
Komponen
Nomor
Kit 22698-01A
Kit Piston
Standar
1
Piston (standar)
Tidak dijual terpisah
2
Set cincin (standar) (2)
21925-04
Kit 22700-01A
Kit Piston
(+0.010)
1
Piston (+0,010)
Tidak dijual terpisah
2
Set cincin (+0,010) (2)
21927-04
Item umum untuk semua Kit Piston:
3
Pin Piston (2)
22481-04
4
Ring penahan (circlip) (4)
22482-04
