SCREAMIN’ EAGLE PRO TC 113 (1856 CM³) OMBOUWSET
J049832013-07-23
ALGEMEEN
Setnummer
27559-08D (zwart) en 27561-08D (zilver)
Modellen
Voor modelgerelateerde informatie, raadpleegt u de P&A-catalogus of het gedeelte Parts and Accessories (onderdelen en accessoires) op www.harley-davidson.com (alleen Engelstalig).
OPMERKING
Deze set kan niet worden geïnstalleerd op 1800 cm³ (110 in³) CVO-modellen of Twin Cam-modellen die eerder werden geüpgraded met een 1800 cm³ (110 in³)-motor.
Vereiste aanvullende onderdelen
Deze set vereist de afzonderlijke aanschaf van een SE luchtfilterset die geschikt is voor het bijgeleverde 58 mm smoorklephuis. Zie SE Pro catalogus voor de leverbare sets.
De afzonderlijke aanschaf van de afstandsringset voor de nokkenas (25928-06) wordt aanbevolen. Deze set bevat vijf verschillende afstandsringen waarmee het tandwiel op de juiste manier kan worden uitgelijnd.
De afzonderlijke aanschaf van de carter-uitboorgereedschapsset (94419-06) wordt aanbevolen voor het installeren van deze hoge-prestatie motorblok-ombouwset.
OPMERKING
De carter-uitboorgereedschapsset (94419-06) bevat ook een aangepaste bovenste middenbout (1093), om te garanderen dat het carter-uitboorgereedschap niet beschadigd wordt tijdens het installeren van de ombouwset. Deze bout is ook afzonderlijk verkrijgbaar bij een Harley-Davidson-dealer, voor het geval u uw eigen uitboorgereedschap wilt gebruiken.
Zie de betreffende hoofdstukken in de servicehandleiding voor de speciale gereedschappen die nodig zijn voor het monteren van deze set.
Voor een correcte montage van deze set is het tevens vereist dat de ECM met behulp van de EFI Race Tuner-set gekalibreerd wordt. Raadpleeg de Screamin’ Eagle Pro catalogus of neem contact op met een Harley-Davidson-dealer.
WAARSCHUWINGDe veiligheid van de berijder en de passagier is afhankelijk van de correcte montage van deze set. Volg de juiste stappen uit de servicehandleiding. Als u niet zeker weet of u de procedure correct kunt uitvoeren of als u niet beschikt over het juiste gereedschap, laat de installatie dan over aan een Harley-Davidson-dealer. Incorrecte montage van deze set kan ernstig of dodelijk letsel tot gevolg hebben. (00333b)
OPMERKING
In dit instructieblad wordt verwezen naar informatie in de servicehandleiding. Voor deze installatie is een servicehandleiding voor uw model motorfiets vereist. Deze is verkrijgbaar bij een Harley-Davidson-dealer.
Setinhoud
OPMERKING
Deze ombouwset is alleen voor hoge-prestatie of racetoepassingen bedoeld en de verkoop of het gebruik ervan bij motorvoertuigen waarvan de uitstoot van vervuilende gassen beheerst moet worden, is onwettig. Deze set kan de beperkte voertuiggarantie beperken of ongeldig maken. Vermogensonderdelen die met het motorblok in verband staan, zijn alleen voor de ervaren bestuurder bedoeld.
VERWIJDEREN
Gereedmaken voor onderhoud
| 1. | Plaats de motorfiets op een geschikte hefinrichting. OPMERKING Als de motorfiets is uitgerust met het Harley-Davidson Smart-alarmsysteem, raadpleegt u de gebruikershandleiding voor instructies om deze buiten werking te stellen. | |
| 2. | Verwijder het zadel volgens de instructies in de servicehandleiding. | |
| WAARSCHUWING Tijdens het uitvoeren van servicewerkzaamheden aan het brandstofsysteem is roken verboden en zijn open vuren en vonken in de nabijheid niet toegestaan. Benzine is uitermate ontvlambaar en zeer explosief, wat ernstig of dodelijk letsel tot gevolg kan hebben. (00330a) | ||
| 3. | Verwijder de brandstoftank volgens de instructies in de servicehandleiding. | |
| 4. | Verwijder de hoofdzekering. Raadpleeg de servicehandleiding voor uw model motorfiets. |
Verwijderen van de motoronderdelen
- Verwijder het aanwezige luchtfilter. Zie LUCHTFILTER VERWIJDEREN in de servicehandleiding.
- Verwijder het aanwezige uitlaatsysteem. Zie UITLAATSYSTEEM VERWIJDEREN in de servicehandleiding.
- Verwijder het motorblok van het frame volgens de instructies in de servicehandleiding.
- Demonteer het bovenste en onderste uiteinde van de motor. Raadpleeg hiervoor het betreffende hoofdstuk MOTORBLOK in de servicehandleiding.
- Verwijder de aanwezige membraamveer van de koppeling. Zie KOPPELING VERWIJDEREN in de servicehandleiding.
BEWERKEN VAN HET CARTER
MEDEDELING
De procedures in dit instructieblad moeten worden uitgevoerd door iemand die ervaring heeft met precisiemeettechnieken. Als niet wordt voldaan aan de vereiste toleranties in dit instructieblad, kan dat schade aan het motorblok tot gevolg hebben. (00511b)
Voorbereiding voor het doorboren van het carter
OPMERKING
Harley-Davidson raadt aan om bij de eindmontage van de motor, de standaard (OE) cilindertapeinden te vervangen door Screamin’ Eagle tapeinden met grote treksterkte (16505-01).
- Verwijder de cilindertapeinden van het motorcarter.
- Dek alle lagers en oliegaten af om te voorkomen dat er vuil en verontreinigingen in komen.
- Controleer en reinig de pasvlakken van het motorcarter.
- Raadpleeg het instructieblad -J04921 voor het uitboren van het carter en voor aanpassingen die nodig zijn voor het installeren van de grotere cilinderboring-set (diameter 103,124 mm [4,060 in]).
OPMERKING
Ter voorkoming van beschadiging van het carterboorgereedschap kunt u het beste de bovenste middenbout vervangen door een aangepaste bovenste middenbout (1093). Deze bout bevindt zich in de gereedschapsset voor het doorboren van het carter (94419-06) en is afzonderlijk verkrijgbaar bij een Harley-Davidson-dealer.
INSTALLEREN
Installeren van de motor- en koppelingsonderdelen
- Zie Afbeelding 3. Controleer de naaldlagers (7) van de nokkenas en vervang deze indien nodig.
- Zie Afbeelding 1 t/m Afbeelding 3. Monteer het bovenste en onderste uiteinde van de motor met behulp van onderdelen uit de set. Raadpleeg hiervoor de Instructiebladen -J04418, -J03501 en de betreffende MOTORBLOK-hoofdstukken in de servicehandleiding.
- Installeer het motorblok in het frame volgens de instructies in de servicehandleiding.
- Monteer het smoorklephuis en injectoren uit de set met de originele brandstofleiding en brandstofgalerij. Raadpleeg de instructies bij de geleverde smoorklephuisset.
- Monteer het smoorklephuis op de motor met de inlaatflenzen en pakkingen uit de smoorklephuisset. Raadpleeg de instructies bij de geleverde smoorklephuisset.
- Installeer de membraamveer uit de set op de koppeling. Zie KOPPELING INSTALLEREN in de servicehandleiding.
- Installeer het uitlaatsysteem. Zie UITLAATSYSTEEM INSTALLEREN in de servicehandleiding.
- Installeer het luchtfilter. Zie LUCHTFILTER INSTALLEREN in de servicehandleiding.
Eindmontage
| 1. | Installeer de hoofdzekering. Raadpleeg de servicehandleiding voor uw model motorfiets. | |
| 2. | Installeer de brandstoftank volgens de instructies in de servicehandleiding. | |
| 3. | Installeer het zadel volgens de instructies in de servicehandleiding. | |
| WAARSCHUWING Trek het zadel na de montage even omhoog om er zeker van te zijn dat het in de positie is vergrendeld. Tijdens het rijden kan een loszittend zadel verschuiven, waardoor men de controle over de motorfiets kan verliezen met mogelijk ernstig of dodelijk letsel tot gevolg. (00070b) MEDEDELING De ECM moet na de montage van deze set opnieuw worden gekalibreerd. Als de ECM niet opnieuw gekalibreerd wordt, kan dit ernstige schade toebrengen aan het motorblok. (00399b) | ||
| 4. | Download de nieuwe kalibratie van de ECM met de EFI Race Tuner-set en de bijbehorende Interface Box. Raadpleeg de Screamin’ Eagle Pro catalogus of neem contact op met een Harley-Davidson-dealer. | |
| 5. | Start de motor en laat hem draaien. Herhaal dit meerdere keren om ervoor te zorgen dat de motor goed werkt. |
Bediening
Zie REGELS BIJ INRIJDEN in de gebruikershandleiding voor instructies tijdens het inrijden van de motorfiets.
SERVICEONDERDELEN
Afbeelding 1. Serviceonderdelen: Screamin’ Eagle Pro TC 113 (1856 cm³) ombouwset
Tabel 1. Serviceonderdelen: Screamin’ Eagle Pro TC 113 (1856 cm³) ombouwset
Item | Beschrijving (aantal) | Onderdeelnummer | Item | Beschrijving (aantal) | Onderdeelnummer | |
|---|---|---|---|---|---|---|
1 | Cilinder (diameter 4,060 inch) (zwart) (2) (gebruikt in set 16550-04) | 16562-04B (voor) | 7 | Pakking, cilinderbasis (2) | 16736-04 | |
16563-04B (achter) | 8 | Cilinderkop, voor (zwart) | 16917-08 | |||
Cilinder (diameter 4,060 inch) (zilver) (2) (gebruikt in set 16551-04) | 16564-04B (voor) | Cilinderkop, voor (zilver) | 16918-08 | |||
16580-04B (achter) | 9 | Cilinderkop, achter (zwart) | 16921-08 | |||
2 | Zuiger (2) | Niet afzonderlijk verkrijgbaar | Cilinderkop, achter (zilver) | 16922-08 | ||
3 | Zuigerveerset (2) | 22526-10 | 10 | Plug automatische decompressie (ACR) | 16648-08A | |
4 | Zuigerpen (2) | 22455-03 | Opmerkingen: Cilindersets (16550-04C en 16551-04C) bevat items 1, 6 en 7. Zuigerset (22571-07B) bevat items 2 t/m 5. Item 5 zit ook in de pakkingset voor motorrevisie (17053-99C). Raadpleeg voor onderdelen van de cilinderkop (8, 9) instructieblad J04322. | |||
5 | Zuigerpen met circlip (4) | 22097-99 | ||||
6 | Pakking, cilinderkop (2) | 16104-04 | ||||

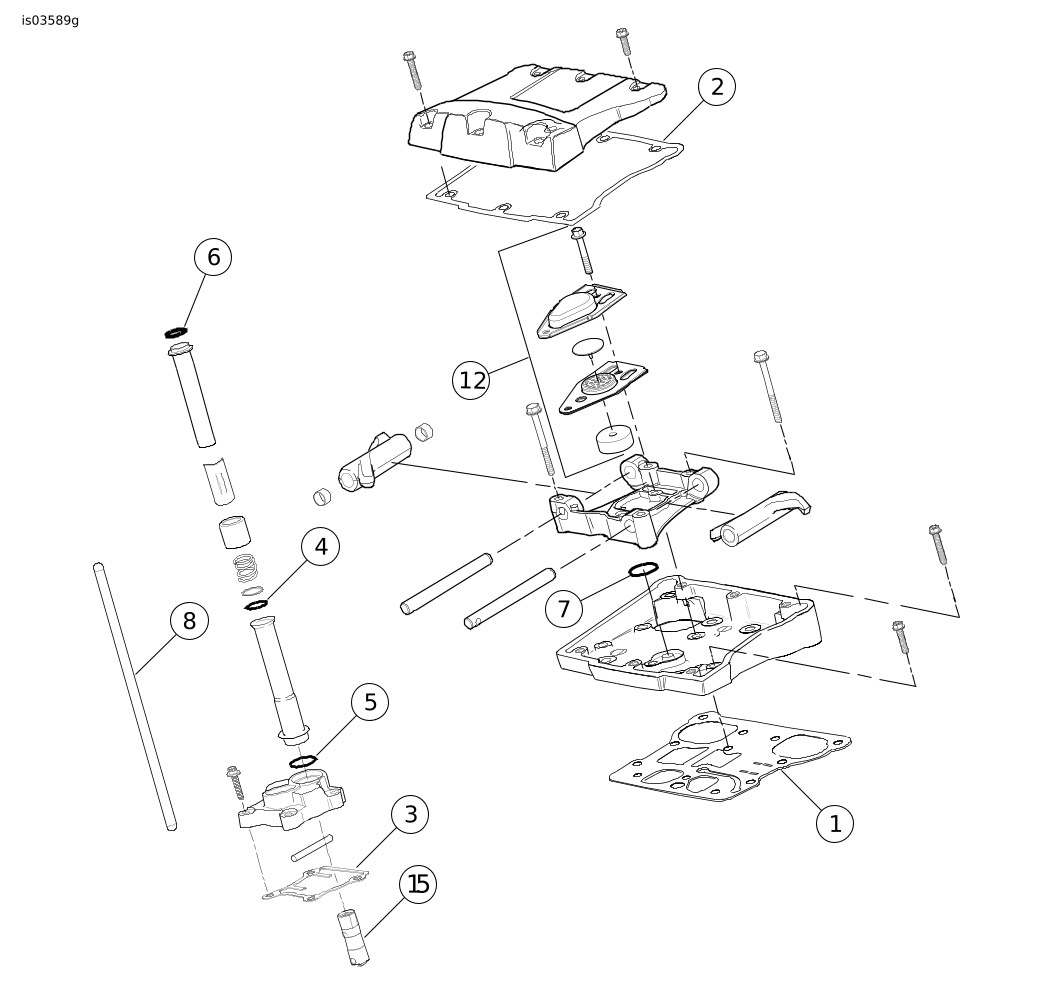

Afbeelding 2. Serviceonderdelen: Screamin’ Eagle Pro TC 113 (1856 cm³) ombouwset
Tabel 2. Serviceonderdelen: Screamin’ Eagle Pro TC 113 (1856 cm³) ombouwset
Item | Beschrijving (aantal) | Onderdeelnummer | Item | Beschrijving (aantal) | Onderdeelnummer | |
|---|---|---|---|---|---|---|
1 | Pakking, onderzijde tuimelaardeksel (2) | 16719-99A | 7 | O-ring, tuimelaararmsteun (2) | 11270 | |
2 | Pakking, bovenzijde tuimelaardeksel (2) | 17386-99A | 8 | Set Perfect Fit-stoterstangen, (+1,524 mm [0,060 in]) | 18416-04 | |
3 | Pakking, klepstoterkap (2) | 18635-99B | 9 | Keerring, EFI-inlaat (2) (niet afgebeeld) | 29995-86B | |
4 | O-ring, middelste afdekking klepstoterstang (4) | 11132A | 10 | Keerring, MAP-sensor (niet afgebeeld) | 11291 | |
5 | O-ring, onderste afdekking klepstoterstang (4) | 11145A | 11 | Veer, koppelingsmembraan (niet afgebeeld) | 37951-98 | |
6 | O-ring, bovenste afdekking klepstoterstang (4) | 11293 | 12 | Carterontluchting (2) | 17025-03A | |
Opmerkingen: Items 1 t/m 10 zitten in de motorrevisieset (17053-99C). | ||||||
Afbeelding 3. Serviceonderdelen: Screamin’ Eagle Pro TC 113 (1856 cm³) ombouwset
Tabel 3. Serviceonderdelen: Screamin’ Eagle Pro TC 113 (1856 cm³) ombouwset
Item | Beschrijving (aantal) | Onderdeelnummer |
|---|---|---|
1 | Pakking, nokkenaskap | 25244-99A |
2 | Onderlegring | Niet afzonderlijk verkrijgbaar |
3 | Dopbout, geflensd | Niet afzonderlijk verkrijgbaar |
4 | Sluitring | 11461 |
5 | Nokkenas, voor, SE-266E | Niet afzonderlijk verkrijgbaar |
6 | Nokkenas, achter, SE-266E | Niet afzonderlijk verkrijgbaar |
7 | Lager, naald (2) (moet indien nodig afzonderlijk worden aangeschaft) | 9215 |
8 | O-ring, tussen oliepomp en nokkenasplaat | 11293 |
9 | O-ring, tussen nokkenasplaat en carter (2) | 11301 |
10 | O-ring, paspen carterring (2) | 26432-76A |
11 | O-ring, zuigerkoeling (2) | 11140 |
12 | Sluitring, intern | 35114-02 |
13 | O-ring, paspen carter (2) | 11273 |
14 | Keerring, hoofdolielager | 12068 |
15 | Bout, middenboven voor carter, lang | 1105 |
16 | Bout, aangepast, carterboring (niet afgebeeld) (moet afzonderlijk worden aangeschaft) | 1093 |
17 | Vliegwiellager, tandwielas (niet afgebeeld) | 24004-03B |
18 | Set Hi-Flow-injectoren (niet afgebeeld) | 27797-07 |
19 | 58 mm smoorklephuisset, kabelbediening (niet afgebeeld) | 27639-07A |
20 | Spruitstuk 58 mm smoorklephuis (niet afgebeeld) | 29667-07 |
21 | Interface box, (VCI), Super Tuner (niet afgebeeld) | 32109-08B |
Opmerkingen: De bevestigingsset voor de nokkenaandrijving (25566-06) bevat items 2 en 3. Items 8 t/m 14 zitten in de pakkingset voor motorrevisie (17053-99C). Items 5 en 6 zijn verkrijgbaar in de nokkenset (25494-10). Item 15 zit bij de cilinderset. | ||
