FXD ACHTERSTE ASMOERKAPSET
J048182009-02-27
ALGEMEEN
Setnummer
47645-09
Modellen
Voor modelgerelateerde informatie, raadpleegt u de P&A-catalogus of het gedeelte Parts and Accessories (onderdelen en accessoires) op www.harley-davidson.com (alleen Engelstalig).
Setinhoud
Zie Afbeelding 1 en Tabel 1.
INSTALLEREN
OPMERKING
De omgevingstemperatuur moet ten minste 16 °C (60 °F) zijn voor een goede hechting van de beugel op de achtervork.
| 1. | Zie Afbeelding 1. Gebruik een mengsel van 50-70% isopropyl alcohol en 30-50% gedestilleerd water om de achtervorkgebieden (A) waar de beugels van de asmoerdop (items 2 en 4) worden gemonteerd, te reinigen. Laat het oppervlak goed drogen. OPMERKING Pas de beugels van de asmoerdop op de achtervork voor de installatie. Verwijder de beschermstrook pas op het moment dat u de beugel wilt aanbrengen. De beugels van de asmoerdoppen zijn zijkant specifiek. De beugels worden geplaatst met de twee kleine lipjes naar beneden, vanaf de motorfiets naar buiten stekend. Het grotere lipje steekt naar voren, met het grotere gat uitgelijnd met het gat (B) in de achtervork. | |
| 2. | Trek de beschermstrook van de zelfklevende laag van een beugel van de asmoerdop af. Plaats de beugel voorzichtig op de achtervork, en druk deze stevig op zijn plaats. | |
| 3. | Steek een zelftappende bout (5) door de voorste tab en in het gat in de achtervork, en haal aan tot 4–5,1 N·m (35–45 in-lbs). | |
| 4. | Houd de steun ongeveer een minuut op zijn plaats vast terwijl je gelijkmatige druk uitoefent. OPMERKING De asmoerkappen verschillen per kant. De doppen worden met de C-vormige flens naar achteren geplaatst. | |
| 5. | Plaats de asmoerdop op de steun, en lijn de gaten in het deksel onder de tabs uit. Steek twee metaalschroeven, vanaf de onderkant, door de deksel en in de beugeltabs. Draai stevig vast. | |
| 6. | Herhaal aan de andere kant van de achtervork. |
SERVICEONDERDELEN

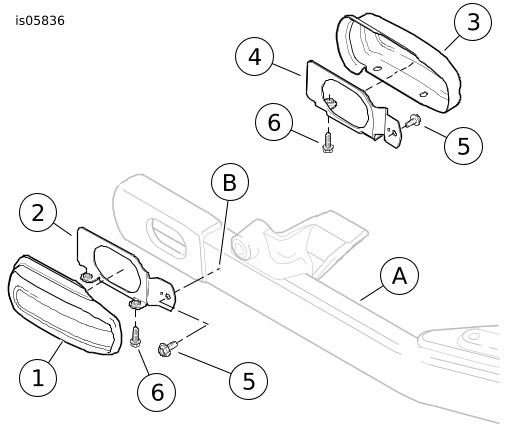

Afbeelding 1. Serviceonderdelen, FXD achterste asmoerdopset
Tabel 1. Serviceonderdelen
Item | Beschrijving (aantal) | Onderdeelnummer |
|---|---|---|
1 | Achterste asmoerkap (rechts) | 42434-09 |
2 | Beugel, achterste asmoerkap (rechts) | 42203-09 |
3 | Achterste asmoerkap (links) | 42418-09 |
4 | Beugel, achterste asmoerkap (links) | 42202-09 |
5 | Bout, zelftappend (2) | 2490 |
6 | Metaalschroef, zeskant met onderlegring (4) | 3473 |
Items genoemd in de tekst, maar niet in de set inbegrepen. | ||
A | Achtervork | |
B | Gat in achtervork | |
