FXD-HINTERACHSMUTTERABDECKUNGSSATZ
J048182009-02-27
ALLGEMEINES
Satz-Nummer
47645-09
Modelle
Modell-Passungsinformationen sind im P&A-Einzelhandelskatalog oder im Abschnitt „Parts and Accessories“ (Teile und Zubehör) der Website www.harley-davidson.com (nur Englisch) zu finden.
Inhalt des Satzes
Siehe Abbildung 1 und Tabelle 1.
EINBAU
HINWEIS
Um eine gute Haftwirkung der Halterung an der Hinterradschwinge zu gewährleisten, sollte die Umgebungstemperatur mindestens 16 °C (60 °F) betragen.
| 1. | Siehe Abbildung 1. Die Bereiche der Hinterradschwinge (A), an denen die Achsmutterabdeckungshalterungen (Teile 2 und 4) angebaut werden, mit einer Mischung aus 50 bis 70 % Isopropylalkohol und 30 bis 50 % destilliertem Wasser reinigen. Gründlich trocknen lassen. HINWEIS Vor dem Einbau den Sitz der Achsmutterabdeckungshalterung an der Hinterradschwinge prüfen. Die Schutzfolie erst dann abziehen, wenn die Halterung befestigt werden soll. Die Achsmutterabdeckungshalterungen sind für beide Seiten unterschiedlich ausgeführt. Die Halterungen werden mit den zwei kleinen Laschen nach unten, vom Fahrzeug weg weisend, eingebaut. Die große Lasche ragt nach vorne; das größere Loch muss über dem Loch (B) in der Hinterradschwinge liegen. | |
| 2. | Die Schutzfolie von dem Klebeband auf der Rückseite der Achsmutterabdeckungshalterung abziehen. Die Halterung vorsichtig auf die Hinterradschwinge aufsetzen und fest andrücken. | |
| 3. | Eine Schneidschraube (5) durch die vordere Lasche in die Gewindebohrung in der Hinterradschwinge einschrauben und auf ein Drehmoment von 4–5,1 N·m (35–45 in-lbs) anziehen. | |
| 4. | Die Halterung mit konstantem Druck ungefähr eine Minute lang andrücken. HINWEIS Die Achsmutterabdeckungen sind für beide Seiten unterschiedlich ausgeführt. Die Abdeckungen mit dem C-förmigen Flansch nach hinten einbauen. | |
| 5. | Die Achsmutter über die Halterung positionieren und dabei die Löcher in der Abdeckung unter den Laschen ausrichten. Zwei Maschinenschrauben von unten durch die Abdeckung in die Halterungslaschen einsetzen. Sicher anziehen. | |
| 6. | Das Verfahren auf der anderen Seite der Hinterradschwinge wiederholen. |
ERSATZTEILE

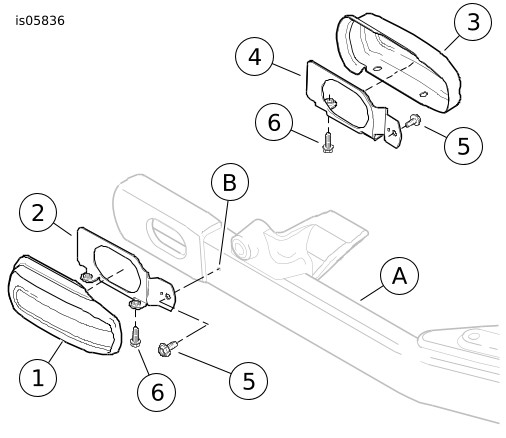

Abbildung 1. Ersatzteile, FXD-Hinterachsmutterabdeckungssatz
Tabelle 1. Ersatzteile
Angabe | Beschreibung (Menge) | Teilenummer |
|---|---|---|
1 | Hinterachsmutterabdeckung (rechts) | 42434-09 |
2 | Halterung Hinterachsmutterabdeckung (rechts) | 42203-09 |
3 | Hinterachsmutterabdeckung (links) | 42418-09 |
4 | Halterung Hinterachsmutterabdeckung (links) | 42202-09 |
5 | Schneidschraube (2) | 2490 |
6 | Maschinenschraube, Sechskant-Scheibenkopf (4) | 3473 |
Im Text erwähnte, jedoch nicht im Satz enthaltene Teile: | ||
A | Hinterradschwinge | |
B | Loch in Hinterradschwinge | |
