KIT COPERCHIO DEL DADO DELL’ASSE POSTERIORE FXD
J048182009-02-27
GENERALITÀ
Numero kit
47645-09
Modelli
Per informazioni sugli abbinamenti dei modelli, vedere il catalogo di vendita al dettaglio delle parti ed accessori o la sezione Parts and Accessories (Parti ed accessori) sul sito web www.harley-davidson.com (solo in inglese).
INSTALLAZIONE
NOTA
Affinché la staffa aderisca correttamente al forcellone, la temperatura ambiente deve essere di almeno 16 °C (60 °F).
| 1. | Vedere Figura 1. Utilizzare una miscela composta dal 50-70% di alcol isopropilico e dal 30-50% di acqua distillata per pulire le aree del forcellone (A) su cui verrà montata la staffa del coperchio del dado dell’asse (elementi 2 e 4). Attendere che si asciughi completamente. NOTA Prima di procedere all’installazione, verificare che la staffa del coperchio del dado dell’asse sia adatta al forcellone. Non rimuovere il rivestimento adesivo fin quando non si è pronti per l’installazione della staffa. Le staffe del coperchio del dado dell’asse sono specifiche per lato. Le staffe si installano con le due linguette piccole in posizione inferiore, rivolte verso l’esterno del veicolo. La linguetta grande è rivolta in avanti, con il foro più grande allineato al foro (B) presente sul forcellone. | |
| 2. | Rimuovere il rivestimento sul retro dell’adesivo di una delle staffe del coperchio del dado dell’asse. Collocare con cautela la staffa sul forcellone e premere fissandola in sede. | |
| 3. | Inserire una vite autofilettante (5) nella linguetta rivolta in avanti e nel foro presente sul forcellone, quindi serrare ad una coppia di 4–5,1 N·m (35–45 in-lbs). | |
| 4. | Tenere ferma la staffa in posizione con una pressione costante per circa un minuto. NOTA I coperchi del dado dell’asse sono specifici per lato. I coperchi si installano con la flangia a forma di C rivolta verso la parte posteriore. | |
| 5. | Posizionare il coperchio del dado dell’asse sulla staffa, allineando i relativi fori sotto alle linguette. Inserire due viti per metallo, dalla parte inferiore, attraverso il coperchio e le linguette della staffa. Serrare a fondo. | |
| 6. | Ripetere il procedimento sull’altro lato del forcellone. |
PARTI DI RICAMBIO

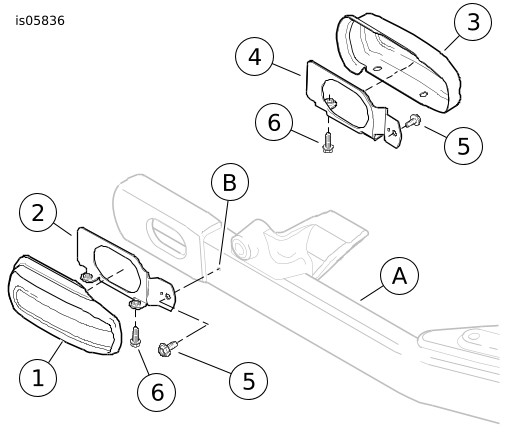

Figura 1. Parti di ricambio, Kit coperchio del dado dell’asse posteriore FXD
Tabella 1. Parti di ricambio
Elemento | Descrizione (quantità) | Numero codice |
|---|---|---|
1 | Coperchio del dado dell’asse posteriore (di destra) | 42434-09 |
2 | Staffa, coperchio del dado dell’asse posteriore (di destra) | 42203-09 |
3 | Coperchio del dado dell’asse posteriore (di sinistra) | 42418-09 |
4 | Staffa, coperchio del dado dell’asse posteriore (di sinistra) | 42202-09 |
5 | Vite, autofilettante (2) | 2490 |
6 | Vite per metallo, a testa esagonale con rondella (4) | 3473 |
Elementi menzionati nel testo, ma non contenuti nel kit. | ||
A | Forcellone | |
B | Foro sul forcellone | |
