KIT DE TAMPA DA PORCA DO EIXO TRASEIRO FXD
J048182009-02-27
INFORMAÇÕES GERAIS
Kit número
47645-09
Modelos
Para informações sobre os modelos correspondentes, veja o catálogo de peças e acessórios de varejo ou a seção de peças e acessórios do site www.harley-davidson.com (somente em inglês).
INSTALAÇÃO
NOTA
Para uma boa aderência do suporte no garfo traseiro, a temperatura ambiente deve ser de pelo menos 16 °C (60 °F).
| 1. | Veja Figura 1. Use uma mistura de 50 a 70% de álcool isopropílico e 30 a 50% de água destilada para limpar as áreas do garfo traseiro (A) nas quais o suporte da tampa da porca do eixo (itens 2 e 4) será montado. Deixe secar completamente. NOTA Teste o encaixe do suporte da tampa da porca do eixo no garfo traseiro antes da instalação. Não remova o verso adesivo enquanto não estiver pronto para aplicar o suporte. Os suportes das tampas das porcas do eixo são específicos para cada lado. Os suportes são instalados com as duas linguetas pequenas na parte inferior, estendendo-se para longe do veículo. A lingueta grande estende-se para frente, com o furo maior alinhando-se com o furo (B) no garfo traseiro. | |
| 2. | Remova o forro do verso adesivo de um suporte da tampa da porca do eixo. Posicione cuidadosamente o suporte no para-lama traseiro e aperte-o firmemente no local. | |
| 3. | Insira um parafuso autoatarraxante (5) através da lingueta dianteira e no furo no garfo traseiro, e aperte-o com torque de 4–5,1 N·m (35–45 in-lbs). | |
| 4. | Mantenha o suporte na posição com uma pressão firme por aproximadamente um minuto. NOTA As tampas das porcas do eixo são específicas para cada lado. As tampas são instaladas com o flange em formato de C na parte traseira. | |
| 5. | Posicione a tampa da porca do eixo no suporte, alinhando os furos na tampa sob as linguetas. Insira dois parafusos de máquina a partir da parte inferior, através da tampa e até as linguetas do suporte. Aperte com firmeza. | |
| 6. | Repita no outro lado do garfo traseiro. |
PEÇAS DE REPOSIÇÃO

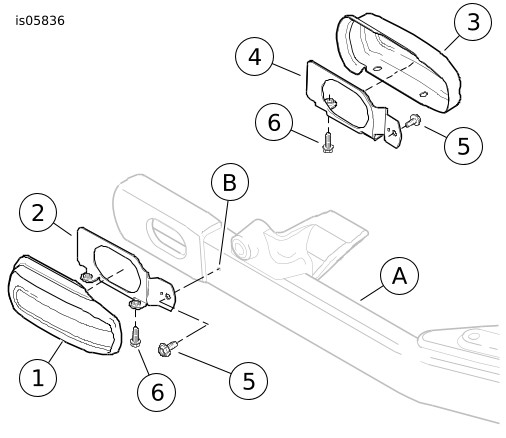

Figura 1. Peças de reposição, Kit da tampa da porca do eixo traseiro FXD
Tabela 1. Peças de reposição
Item | Descrição (quantidade) | Peça N.º |
|---|---|---|
1 | Tampa da porca do eixo traseiro (direita) | 42434-09 |
2 | Suporte, tampa da porca do eixo traseiro (direito) | 42203-09 |
3 | Tampa da porca do eixo traseiro (esquerda) | 42418-09 |
4 | Suporte, tampa da porca do eixo traseiro (esquerdo) | 42202-09 |
5 | Parafuso, auto-atarraxante (2) | 2490 |
6 | Parafuso de máquina, arruela hexagonal (4) | 3473 |
Itens mencionados no texto, mas não incluídos no kit: | ||
A | Garfo traseiro | |
B | Furo no garfo traseiro | |
