KIT DE CUBIERTA PARA TUERCA DEL EJE TRASERO FXD
J048182009-02-27
GENERALIDADES
Kit número
47645-09
Modelos
Para obtener información de la adaptación a los diferentes modelos, vea el catálogo de venta al detalle de P&A (piezas y accesorios) o la sección Piezas y accesorios en www.harley-davidson.com (inglés solamente).
INSTALACIÓN
NOTA
La temperatura ambiente debe estar como mínimo a 60 °F 16 °C para que la pieza de soporte se adhiera en forma correcta a la horquilla trasera.
| 1. | Vea Figura 1. Use una mezcla de 50/70 % de alcohol isopropílico y 50/30 % de agua destilada para limpiar las áreas de la horquilla trasera (A) donde se colocará la pieza de soporte de la cubierta para tuerca del eje trasero (artículos 2 y 4). Permita que seque completamente. NOTA Pruebe el ajuste de la pieza de soporte de la cubierta para tuerca del eje trasero a la horquilla trasera, antes de la instalación. No quite el respaldo adhesivo hasta que esté listo para aplicar la pieza de soporte. Las piezas de soporte de la cubierta para tuerca del eje tienen un lado específico. Las piezas de soporte se instalan con las dos lengüetas pequeñas, en la parte inferior, extendiéndose lejos del vehículo. La lengüeta grande se extiende hacia adelante, con el orificio grande alineado con el orificio (B) en la horquilla trasera. | |
| 2. | Retire el forro del respaldo adhesivo de una pieza de soporte de la cubierta para tuerca del eje. Cuidadosamente coloque la pieza de soporte en la horquilla trasera y presione firmemente en su lugar. | |
| 3. | Inserte un tornillo autorroscante (5) a través de la lengüeta delantera y en el orificio de la horquilla trasera y apriete a 4–5,1 N·m (35–45 in-lbs). | |
| 4. | Sostenga la pieza de soporte en su posición, con presión constante, durante aproximadamente un minuto. NOTA Las cubiertas de la tuerca del eje son específicas para cada lado. Las cubiertas se instalan con el reborde en forma de C en la parte trasera. | |
| 5. | Coloque la cubierta para tuerca del eje a la pieza de soporte, alineando los orificios en la cubierta debajo de las lengüetas. Inserte dos tornillos maquinados, desde la parte inferior, a través de la cubierta y en las lengüetas de la pieza de soporte. Apriete firmemente. | |
| 6. | Repita al otro lado de la horquilla trasera. |
PIEZAS DE SERVICIO

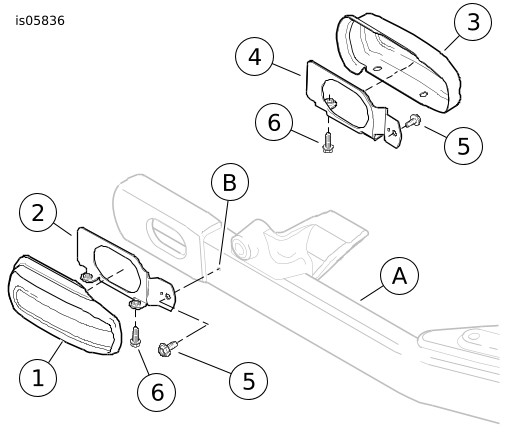

Figura 1. Vea Piezas de servicio, kit de cubierta para tuerca del eje trasero FXD.
Tabla 1. Piezas de servicio
Artículo | Descripción (cantidad) | Número de pieza |
|---|---|---|
1 | Cubierta para la tuerca del eje trasero (derecha) | 42434-09 |
2 | Pieza de soporte, cubierta para la tuerca del eje trasero (derecha) | 42203-09 |
3 | Cubierta para la tuerca del eje trasero (izquierda) | 42418-09 |
4 | Pieza de soporte, cubierta para la tuerca del eje trasero (izquierda) | 42202-09 |
5 | Tornillo, autorroscante (2) | 2490 |
6 | Tornillo, arandela cabeza hexagonal (4) | 3473 |
Artículos mencionados en el texto, pero no incluidos en el
kit. | ||
A | Horquilla trasera | |
B | Orificio en la horquilla trasera | |
