SCREAMIN' EAGLE TWIN CAM 4,375 inch SLAG VLIEGWIELSET
J054802011-07-12
ALGEMEEN
Setnummers
23600-00A, 23703-02A
Modellen
Zie de P&A-catalogus of het gedeelte Parts and Accessories (onderdelen en accessoires) op www.harley-davidson.com (alleen Engelstalig) voor informatie over aanpassingen voor dit model.
Setinhoud

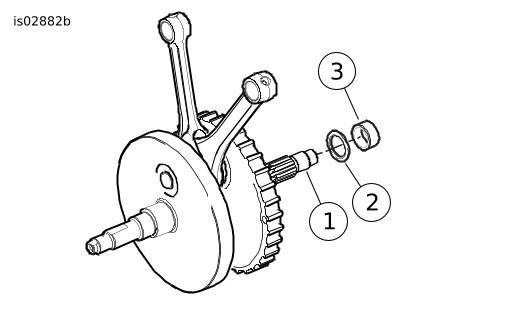

Afbeelding 1. Setinhoud
Tabel 1. Setinhoud
Item
Beschrijving (aantal)
Onderdeelnummer
1
Vliegwiel (1)
Niet afzonderlijk verkrijgbaar
2
Drukring
8972
3
Binnenste loopring van het lager
Niet afzonderlijk verkrijgbaar
Vereiste aanvullende onderdelen
Op modellen van 2003 en later: SE Lefty lagerset (onderdeelnummer 24004-03B) moet worden gebruikt aan de primaire kant van het vliegwiel. Volg de instructies op die met het lager worden meegeleverd.
OPMERKING
Als het SE-carter wordt gebruikt, is het linker hoofdlager al geplaatst. Een extra drukring (onderdeelnr. 8972) is dan wel nodig.
Tabel 2. Vereiste aanvullende onderdelen
Beschrijving
Onderdeelnummer
SE linker lagerset (zie opmerking hierboven)
24004-03B
Pakkingset voor motoronderhoud
Neem contact op met de dealer
WAARSCHUWING
De veiligheid van de berijder en de passagier is afhankelijk van de correcte montage van deze set. Volg de juiste stappen uit de servicehandleiding. Als u niet zeker weet of u de procedure correct kunt uitvoeren of als u niet beschikt over het juiste gereedschap, laat de installatie dan over aan een Harley-Davidson-dealer. Incorrecte montage van deze set kan ernstig of dodelijk letsel tot gevolg hebben. (00333b)
OPMERKING
In dit instructieblad wordt verwezen naar informatie in de servicehandleiding. Voor deze installatie is een servicehandleiding voor uw model motorfiets vereist. Deze is verkrijgbaar bij een Harley-Davidson-dealer.
OPMERKING
Harley-Davidson-motorfietsen die door middel van bepaalde Screamin' Eagle® high-performance-onderdelen zijn gewijzigd, mogen niet op de openbare weg worden gebruikt en in bepaalde gevallen kan het gebruik zijn beperkt tot wedstrijdverband op een afgesloten circuit. Dit motor-gerelateerde onderdeel is alleen voor prestatie- of racetoepassingen bedoeld en de verkoop of het gebruik ervan in Californië op motorfietsen met een uitlaatgasemissieregelsysteem is niet toegestaan.
WAARSCHUWING
Tijdens het uitvoeren van servicewerkzaamheden aan het brandstofsysteem is roken verboden en zijn open vuren en vonken in de nabijheid niet toegestaan. Benzine is uitermate ontvlambaar en zeer explosief, wat ernstig of dodelijk letsel tot gevolg kan hebben. (00330a)
INSTALLEREN
WAARSCHUWING
Koppel eerst de minkabel (-) van de accu los. Mocht de pluskabel (+) in contact komen met massa terwijl de minkabel (-) nog is aangesloten, dan kan de accu door de vonken die dan ontstaan, exploderen, met mogelijk ernstig of dodelijk letsel tot gevolg. (00049a)
  1. Koppel de accu los, de minkabel eerst.
  2. Volg de instructies in de desbetreffende servicehandleiding op en verwijder de motor uit het frame.
  3. Raadpleeg de servicehandleiding, ONDERHOUD ONDERBLOK: DEMONTAGE en volg de stappen om de motor te demonteren en de krukas te verwijderen.
  4. Voor standaardcarters van 2003 en later: raadpleeg de servicehandleiding voor de volgende stappen:
    1. Installeer de binnenste loopring van het lager (3) en één drukring (2) op het vliegwiel.
    2. Verwijder en monteer het hoofdlager in de linker carterhelft uit de SE linker lagerset (afzonderlijk aangeschaft).
    5. OPMERKING
    De binnenste loopring van het lager en een drukring uit de SE linker lagerset (zie Afbeelding 1) worden weggegooid, aangezien het nieuwe vliegwiel deze onderdelen bevat.
    Raadpleeg voor SE-carters de servicehandleiding voor de installatie van de binnenste loopring (3) en drukring (2) op het vliegwiel. Gebruik de afzonderlijk aangeschafte drukring (2), onderdeelnr. 8972, bij het monteren van het vliegwiel in het carter (zie Afbeelding 1).
    Voor standaardcarters van 2002 en eerder met Timken®-conversie moet de binnenste loopring van het lager en drukring die worden meegeleverd in de set, worden weggegooid.
  5. Raadpleeg de servicehandleiding, ONDERHOUD ONDERBLOK: MONTAGE en volg de stappen voor het monteren van het motorblok met het nieuwe carter.
  6. Volg de instructies in de desbetreffende servicehandleiding op en monteer het motorblok in het frame.
BEDIENING
  1. Zie REGELS BIJ INRIJDEN in de gebruikershandleiding om het nieuwe motorblok in te rijden.
