LED-RICHTINGAANWIJZERS ACHTER, BULLET
J049892015-02-06
ALGEMEEN
Setnummers
67800055 (getint), 67800056 (rood)
Modellen
Voor modelgerelateerde informatie, raadpleegt u de P&A-catalogus of het gedeelte Parts and Accessories (onderdelen en accessoires) op www.harley-davidson.com (alleen Engelstalig).
Vereiste gereedschappen en materialen
Een SNAP-ON-KLOVER (Onderdeelnummer:TT600-3) komt bij de installatie van deze set goed van pas.
WAARSCHUWINGDe veiligheid van de berijder en de passagier is afhankelijk van de correcte montage van deze set. Volg de juiste stappen uit de servicehandleiding. Als u niet zeker weet of u de procedure correct kunt uitvoeren of als u niet beschikt over het juiste gereedschap, laat de installatie dan over aan een Harley-Davidson-dealer. Incorrecte montage van deze set kan ernstig of dodelijk letsel tot gevolg hebben. (00333b)
OPMERKING
Dit instructieblad verwijst naar informatie in de servicehandleiding. Voor bevestiging is een servicehandleiding voor dit modeljaar/model motorfiets vereist. Deze is verkrijgbaar bij een Harley-Davidson-dealer.
Elektrische overbelasting
MEDEDELING
U kunt u het oplaadsysteem van het motorvoertuig overbelasten indien u te veel elektrische accessoires aanbrengt. Als de op een bepaald moment gebruikte accessoires samen meer stroom verbruiken dan het laadsysteem kan opwekken, kan de accu als gevolg van het stroomverbruik leegraken waardoor er schade aan het elektrische systeem van de motorfiets kan ontstaan. (00211d)
WAARSCHUWINGBij het installeren van een elektrische accessoire moet u controleren of het maximale amperage van de zekering of stroomonderbreker die het circuit beschermt dat u wijzigt, niet wordt overschreden. Het overschrijden van het maximale amperage kan leiden tot defecten in het elektrische systeem, hetgeen ernstig of dodelijk letsel tot gevolg kan hebben. (00310a)
Deze Bullet LED-achterrichtingaanwijzerlampset gebruikt maximaal 516
mA extra stroom van het elektrische systeem.
Setinhoud
Zie Afbeelding 3 en Tabel 1.
VOORBEREIDING
Modellen met hoofdzekering:
WAARSCHUWINGOm te voorkomen dat de motorfiets per ongeluk start, met ernstig of dodelijk letsel tot gevolg, moet eerst de hoofdzekering worden verwijderd. (00251b)
- Raadpleeg de servicehandleiding en volg de instructies voor het verwijderen van de hoofdzekering.
VERWIJDEREN VAN ACHTERSTE RICHTINGAANWIJZER
- Raadpleeg de servicehandleiding voor instructies betreffende het VERVANGEN VAN DE LAMPBEHUIZING van de achterste richtingaanwijzers op uw model motorfiets. Verwijder het glas en het lampje van het centraal geplaatste achterlicht/remlicht. Duw de vergrendelingen aan de linker en rechter 2-polige richtingaanwijzerstekkers in en trek de stekkers los van de printplaat van de centraal geplaatste lamp.
- Verwijder de richtingaanwijzerdraden uit de bevestigingsclips onder het spatbord.
- Noteer de draadkleuren en -posities in elke holte van de contacthuizen van de richtingaanwijzers. Raadpleeg het bedradingsschema en het juiste hoofdstuk in de bijlage bij de servicehandleiding. Verwijder de contactklemmen uit de contacthuizen.
- Verwijder vanaf de onderkant van het spatbord de bevestigingen waarmee de richtingaanwijzers en steunen gemonteerd zijn.
- Trek de draden en contactklemmen van de oude richtingaanwijzers door het gat in het spatbord om de oorspronkelijke richtingaanwijzers van de motorfiets vrij te maken. Verwijder de richtingaanwijzers van de steunen en leg de steunen en bevestigingsmaterialen opzij voor hermontage. De lampen kunnen worden weggegooid.
ACHTERSTE RICHTINGAANWIJZER MONTEREN
| 1. | Volg de instructies in de servicehandleiding op voor het verwijderen van de achterste richtingaanwijzers met de volgende uitzonderingen: a. Neem de standaard (OE) stekkers uit de achterlichtbasis en verwijder de contactklemmen uit de 2-polige contrastekkers of knip de draden (1) van de standaard (OE) richtingaanwijzers door om de draden door de achterste steunen te kunnen verwijderen. |

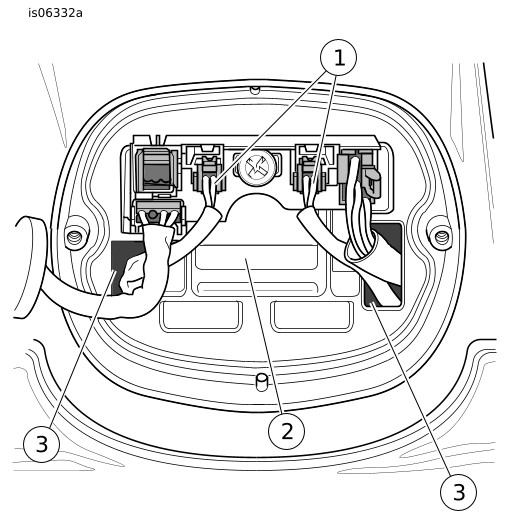

Afbeelding 1. Elektrische aansluitingen achterlichtbasis | ||||||||||
| 2. | Zet de ommanteling in de kabelklem onder het spatbord vast. | |||||||||||
| 3. | Leid de draden door de openingen (3) in de achterlichtbasis. | |||||||||||
| 4. | Zie Afbeelding 2 en Afbeelding 3. Steek de rood/gele draden en de contactklemmen van beide richtingaanwijzers (1) in de openingen van één van de kleinere 2-polige stekkers (4) uit de set. Steek de blauwe draden en de contactklemmen van beide richtingaanwijzers in de openingen van de overgebleven kleine 2-polige stekker (4). | |||||||||||
| 5. | Steek de beide stekkers (4) in de Y-kabelboom (6) uit de set. | |||||||||||
| 6. | Steek de paarse draad en de contactklem van één van de richtingaanwijzers in opening 1 van een van de grotere 2-polige stekkers (5) uit de set. Steek de zwarte draad en de contactklem van dezelfde richtingaanwijzer in opening 2 van dezelfde stekker (5). | |||||||||||
| 7. | Herhaal stap 8 met de andere richtingaanwijzer en de andere stekker (5). | |||||||||||
| 8. | Maak de secundaire vergrendeling op de 4-polige achterlichtstekker [93B] los. Pak de Y-kabelboom die aan de blauwe draden van de twee richtingaanwijzers verbonden is. Steek de Y-kabelboom in opening 2 van stekker [93B]. |

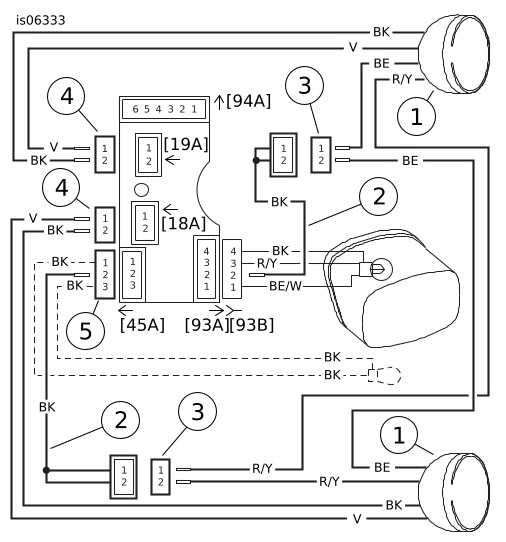

Afbeelding 2. Bedradingsschema, LED-achterrichtingaanwijzerlampset met platte lens | ||||||||||
| 9. | Pak de Y-kabelboom die aan de rood/gele draden van de twee richtingaanwijzers verbonden is. Maak de secundaire vergrendeling op de 3-polige stekker (5) uit de set los. Steek de Y-kabelboom in opening 2 van stekker (5). Houd de stekker met de ontgrendelknop boven en steek de stekker in de contrastekker [45A] in de achterlichtbasis tot deze 'klikt'. | |||||||||||
| 10. | Houd de ontgrendelknop boven en steek de 2-polige stekker van de linker richtingaanwijzer in contrastekker [18A] in de achterlichtbasis. Steek de 2-polige stekker van de rechter richtingaanwijzer in de contrastekker [19A] in de achterlichtbasis. | |||||||||||
| 11. | Zie Afbeelding 1. Stop de 2-polige stekkers van de richtingaanwijzers in de uitsparing (2) in de achterlichtbasis. OPMERKING Controleer of de ommanteling van het achterlicht buiten de draadbomen van de tiplamp op het achterspatbord en van de linker richtingaanwijzer loopt. | |||||||||||
| 12. | Houd de ontgrendelknop aan de onderkant en steek de 4-polige stekker in de contrastekker [93A] in de achterlichtbasis. | |||||||||||
| 13. | Trek de beschermstrook van de kleeflaag aan de achterkant van de Bar & Shield-emblemen (2) uit de set. Houd het embleem met het logo omhoog gericht vast en plaats het embleem dan in de uitsparing in het midden van de richtingaanwijzerlens. Druk het embleem stevig vast en controleer of de rand rondom goed vastzit. Herhaal de procedure voor de resterende richtingaanwijzer. OPMERKING Gedurende TEN MINSTE 24 uur na het aanbrengen van het embleem mag het oppervlak niet worden blootgesteld aan een stevige wasbeurt, sterke waterstralen of extreme weersomstandigheden. |
TERUGBRENGEN IN RIJKLARE TOESTAND
OPMERKING
Controleer of de contactsleutelschakelaar in de stand OFF (uit) staat voordat de hoofdzekering wordt geplaatst of de minkabel van de accu wordt aangesloten.
| 1. | Raadpleeg de servicehandleiding en volg de instructies voor het plaatsen van de hoofdzekering. | |
| WAARSCHUWING Controleer of alle lampen en schakelaars goed werken voordat u de motorfiets gebruikt. Indien de bestuurder slecht zichtbaar is, kan dit ernstig of dodelijk letsel tot gevolg hebben. (00316a) | ||
| 2. | Zet de contactsleutelschakelaar in de stand IGNITION (ontsteking), maar start de motor niet. Test de werking van de richtingaanwijzers, achterlichten en remlichten. | |
| WAARSCHUWING Trek het zadel na de montage even omhoog om er zeker van te zijn dat het in de positie is vergrendeld. Tijdens het rijden kan een loszittend zadel verschuiven, waardoor men de controle over de motorfiets kan verliezen met mogelijk ernstig of dodelijk letsel tot gevolg. (00070b) | ||
| 3. | Raadpleeg de servicehandleiding en volg de instructies voor het bevestigen van het zadel. OPMERKING De lens kan breken als de bouten te strak worden aangedraaid. | |
| 4. | Installeer het achterlicht en draai de bouten aan tot 2,3–2,7 N·m (20–24 in-lbs). |
SERVICEONDERDELEN

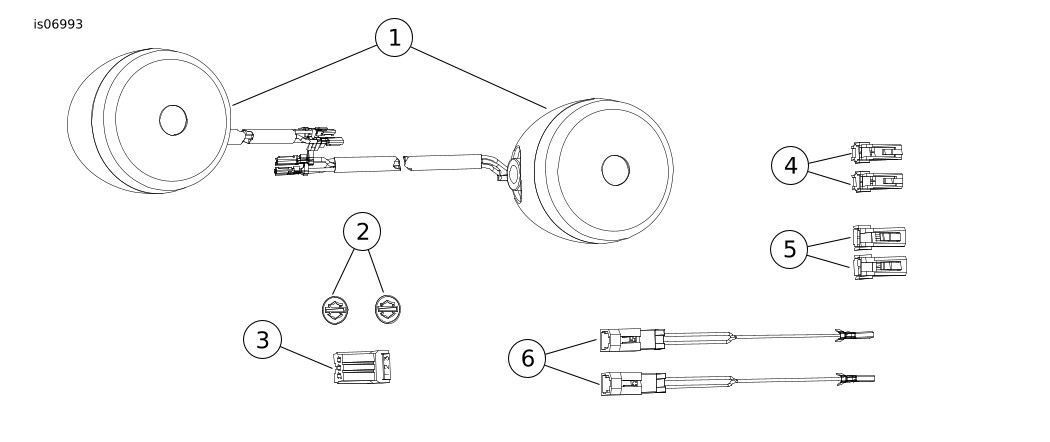

Afbeelding 3. Serviceonderdelen: Led-richtingaanwijzers achter, bullet
Tabel 1. Serviceonderdelentabel
Set | Item | Beschrijving (aantal) | Onderdeelnummer |
|---|---|---|---|
Set 67800055 Getinte lens | 1 | Richtingaanwijzers (2) | 67800057 |
2 | Embleem, Bar & Shield-logo (2) | 14447-94 | |
3 | Stekker, 3-polig, Multilock | 73153-96BK | |
4 | Stekker, 2-polig, AMP serie 040 Multilock (2) | 72912-96BK | |
5 | Stekker, 2-polig, AMP serie 070 Multilock (2) | 73152-96BK | |
6 | Y-kabelboom, led-richtingaanwijzer achter (2) | 69138-10 | |
Set 67800056 Rode lens | 1 | Richtingaanwijzers (2) | 67800058 |
2 | Embleem, Bar & Shield-logo (2) | 14447-94 | |
3 | Stekker, 3-polig, Multilock | 73153-96BK | |
4 | Stekker, 2-polig, AMP serie 040 Multilock (2) | 72912-96BK | |
5 | Stekker, 2-polig, AMP serie 070 Multilock (2) | 73152-96BK | |
6 | Y-kabelboom, led-richtingaanwijzer achter (2) | 69138-10 |
