RADIATORE DI RAFFREDDAMENTO DELL’OLIO DEI MODELLI SOFTAIL
J052112012-08-01
GENERALITÀ
Numero kit
26157-11
Modelli
Per informazioni sugli abbinamenti dei modelli, vedere il catalogo delle parti di ricambio e accessori o la sezione Parts and Accessories (Parti e Accessori) sul sito web www.harley-davidson.com (solo in inglese).
Parti supplementari necessarie
Sigillante ad alte prestazioni, grigio (No codice 99650-02)
AVVERTENZALa sicurezza del pilota e del passeggero dipende dalla corretta installazione di questo kit. Attenersi alle procedure appropriate illustrate nel manuale di manutenzione. Se non si è in grado di eseguire la procedura o non si dispone degli attrezzi adeguati, rivolgersi a un concessionario Harley-Davidson per l’installazione. Un’installazione non corretta di questo kit può causare lesioni gravi o mortali. (00333b)
INSTALLAZIONE
Installazione del coperchio del radiatore di raffreddamento dell’olio
| 1. | Pulire accuratamente il radiatore di raffreddamento dell’olio da sporco, grasso e cera con alcol isopropilico. Usare alcol per pulire il coperchio del radiatore di raffreddamento dell’olio come necessario. Attendere che si asciughi. | |||||||

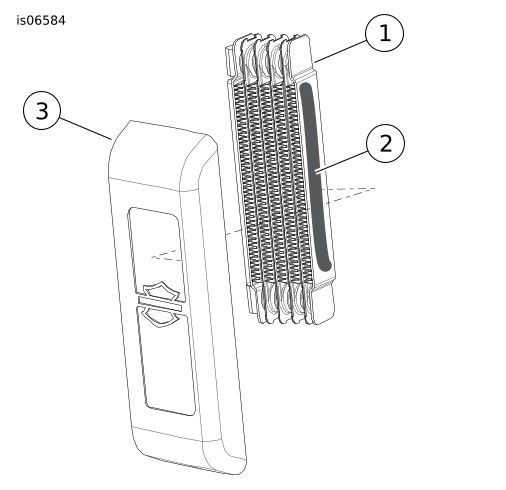

| 2. | Vedere Figura 1. Applicare abbondantemente del sigillante ad alte prestazioni grigio alla superficie piatta di sinistra del radiatore di raffreddamento dell’olio ed installare il coperchio del radiatore di raffreddamento dell’olio premendolo nel sigillante. NOTA Fare attenzione a evitare che il sigillante finisca sulle alette di raffreddamento del radiatore di raffreddamento dell’olio. Non installare sulla motocicletta per 24 ore, per lasciare il tempo al sigillante di far presa. |
Figura 1. Fissaggio del coperchio al radiatore di raffreddamento dell’olio |
Installazione del radiatore di raffreddamento dell’olio

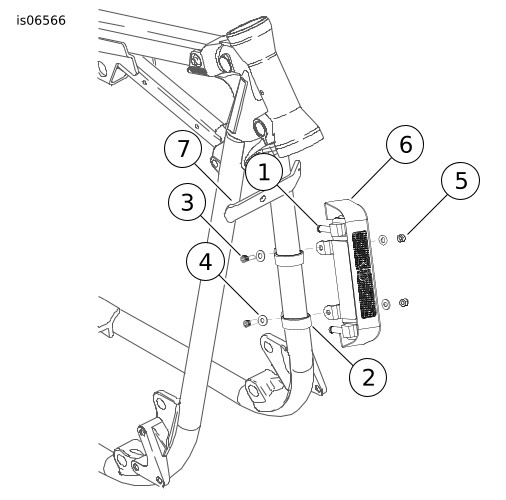

| 1. | Vedere Figura 2. Installare il radiatore di raffreddamento dell’olio (1) sul tubo discendente sinistro con due fascette (2), due viti ad esagono incassato (3), quattro rondelle (4) e due dadi (5). Orientare il lato piatto delle fascette verso l’esterno e posizionare la staffa inferiore in modo che si trovi a 152,4 mm (6,00 in) dalla staffa dell’attacco del motore (7). Serrare le viti ad una coppia di 10,2–13,5 N·m (96–120 in-lbs). | |
| 2. | Rimuovere il filtro dell’olio ed l’adattatore del filtro dell’olio. Pulire a fondo l’area del filtro dell’olio. Eliminare il filtro e l’adattatore del filtro dell’olio. | |
| 3. | Vedere Figura 3. Installare l’adattatore del radiatore di raffreddamento dell’olio (2) con la guarnizione (1) e l’adattatore del filtro dell’olio (3). Serrare l’adattatore del filtro dell’olio ad una coppia di 16,3–21,7 N·m (12–16 ft-lbs). | |
| 4. | Vedere Figura 4. Installare il tubo flessibile superiore (3) sui risalti del radiatore di raffreddamento dell’olio e serrare con la fascetta stringitubo (7) ad una coppia di 0,9 N·m (8 in-lbs). | |
| 5. | Installare il tubo flessibile inferiore (2) sui risalti inferiori del radiatore di raffreddamento dell’olio e serrare con la fascetta stringitubo (7) ad una coppia di 0,9 N·m (8 in-lbs). | |
| 6. | Installare i tubi flessibili dal radiatore di raffreddamento dell’olio all’adattatore del radiatore di raffreddamento dell’olio e serrare le fascette stringitubo ad una coppia di 0,9 N·m (8 in-lbs). | |
| 7. | Verificare che i tubi flessibili non siano disposti in modo da entrare in contatto con il filtro dell’olio, con spigoli taglienti e ci sia uno spazio appropriato dal motore. I tubi flessibili devono essere privi di piegature o attorcigliamenti che potrebbero impedire il flusso dell’olio. |
| 1 | Radiatore di raffreddamento dell’olio |
| 2 | Fscetta (2) |
| 3 | Viti (2) |
| 4 | Rondella (4) |
| 5 | Dado (2) |
| 6 | Coperchio del radiatore di raffreddamento dell’olio |
| 7 | Staffa dell’attacco del motore |
Figura 2. Montaggio del gruppo del radiatore di raffreddamento dell’olio
| 1 | Guarnizione |
| 2 | Adattatore del radiatore di raffreddamento dell’olio |
| 3 | Adattatore del filtro dell’olio |
Figura 3. Installazione del gruppo dell’adattatore del radiatore di raffreddamento dell’olio
Prova del flusso dell’impianto
AVVISO
Non è possibile misurare con precisione il livello dell’olio in un motore freddo. Durante il controllo prima della guida, con la motocicletta sostenuta dal cavalletto e su una superficie in piano, il livello dell’olio a motore freddo deve essere compreso tra le frecce dell’astina di livello. Non aggiungere olio per portare il livello all’altezza del contrassegno FULL (pieno) in un motore FREDDO. (00185a)
AVVISO
Non avviare il motore quando il livello dell’olio non arriva al contrassegno ADD (aggiungere) sull’astina di livello con il motore alla temperatura di funzionamento. Il motore può riportare danni. (00187b)
| 1. | Applicare olio motore all’anello di un nuovo filtro dell’olio ed installare. NOTA Aggiungere solo l’olio necessario per raggiungere un livello intermedio tra le due frecce. | |
| 2. | Avviare il motore. Verificare tutti i collegamenti dei tubi flessibili per verificare che non vi siano delle perdite. Se non vi sono perdite, lasciar scaldare il motore. NOTA Collocare le fascette stringitubo in modo da evitare interferenze con l’installazione del filtro dell’olio. Verificare che i tubi flessibili non siano disposti in modo da entrare in contatto con il filtro dell’olio e con spigoli taglienti. I tubi flessibili devono essere privi di piegature o attorcigliamenti che potrebbero impedire il flusso dell’olio. | |
| 3. | Verificare che la temperatura del radiatore di raffreddamento dell’olio aumenti quando il motore raggiunge la temperatura normale di funzionamento. Se il radiatore di raffreddamento dell’olio rimane freddo dopo che il motore si è riscaldato, potrebbe esservi un’ostruzione al passaggio dell’olio. Spegnere il motore, lasciare che si raffreddi e controllare l’impianto per trovare la causa dell’ostruzione. | |
| 4. | Verificare che tutte le fascette stringitubo siano serrate ad una coppia di 0,9 N·m (8 in-lbs). | |
| 5. | Rabboccare l’olio fino al livello FILL (rifornire) sull’astina di livello dell’olio. |
PARTI DI RICAMBIO

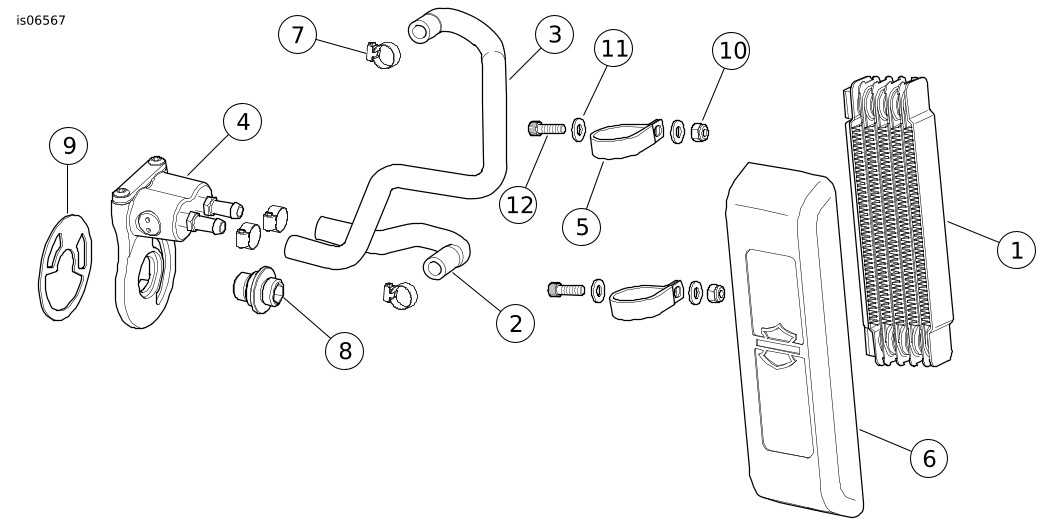

Figura 4. Parti di ricambio: Radiatore di raffreddamento dell’olio dei modelli Softail
Tabella 1. Tabella delle parti di ricambio
Elemento | Descrizione (quantità) | Numero codice |
|---|---|---|
1 | Radiatore di raffreddamento dell’olio | 26158-11 |
2 | Tubo flessibile sinistro del radiatore di raffreddamento dell’olio | 26159-11 |
3 | Tubo flessibile destro del radiatore di raffreddamento dell’olio | 26160-11 |
4 | Adattatore del radiatore di raffreddamento dell’olio | 26198-09 |
5 | Fascetta (2) | 69318-02 |
6 | Coperchio del radiatore di raffreddamento dell’olio | 63104-11 |
7 | Fascetta a vite senza fine, nera, No 4 (4) | 9823 |
8 | Adattatore del filtro dell’olio | 26041-05A |
9 | Guarnizione dell’adattatore del radiatore di raffreddamento dell’olio | 26115-05 |
10 | Dado bloccante, inserto di nylon (2) | 94026-92T |
11 | Rondella piatta, cromata (4) | 94065-90T |
12 | Vite ad esagono incassato (2) | 94312-91T |
