KIT DE INDICADORES COMBINADOS DE VELOCÍMETRO/TACÓMETRO

J053062021-12-15

GENERAL

Figura 1. Título 49: Código de Estados Unidos

Generalidades (continúa)

Tabla 1. Características disponibles para velocímetros

Modelos	Características
Modelos	Indicador de marcha	Recorrido B	Nivel de combustible	Alcance	Reloj	Luz de fondo de color
Dyna^®
2004-2007	-	Sí¹	-	-	Sí¹	Sí¹
2008	Sí¹	Sí	-	-	Sí¹	Sí¹
2009-2011	Sí¹	Sí	Sí¹	Sí	Sí	Sí¹
Softail ^® (Excepto FLSTSE)
2004-2007	-	Sí¹	-	-	Sí¹	Sí¹
2008-2010	Sí¹	Sí	Sí¹	Sí	Sí	Sí¹
Road King ^® (excepto FLHRSE3 y FLHRSE4)
2004-2007	-	Sí¹	-	-	Sí¹	Sí¹
2008 a 2013	Sí¹	Sí	Sí¹	Sí	Sí	Sí¹
Notas: ¹ Nueva funcionalidad

Números de kit

Tabla 2. Números de kit

Kits	Descripción
70900070B	Indicador, velocímetro/tacómetro, MPH
70900071A	Indicador, velocímetro/tacómetro, KMH
70900072A	Indicador, velocímetro/tacómetro, MPH/KPH

Modelos

Para información sobre accesorios del modelo, consulta el Catálogo de venta al detalle de P&A (piezas y accesorios) o la sección de Piezas y Accesorios de www.harley-davidson.com (solo en inglés).

Manual de servicio requerido

ADVERTENCIA

La seguridad del motociclista y del pasajero dependen de la instalación correcta de este kit. Use los procedimientos correspondientes en el Manual de servicio. Si el procedimiento no está dentro de sus capacidades o no tiene las herramientas correctas, pida a un concesionario Harley-Davidson que realice la instalación. La instalación incorrecta de este kit podría causar la muerte o lesiones graves. (00333b)

NOTA

Esta hoja de instrucciones hace referencia a información del manual de servicio. Se requiere un manual de servicio para el modelo/año de esta motocicleta para la instalación. Hay uno disponible en un concesionario Harley-Davidson.

Contenido del kit

Este kit contiene una combinación de velocímetro/tacómetro y un arnés adaptador. No hay piezas de servicio disponibles con este kit.

COPIA DE LOS DATOS DEL ODÓMETRO

NOTA

El medidor muestra NO CAL (sin calibración). No funcionará si se instala antes de que se realice el proceso de copia del odómetro.

Compruebe que el interruptor OFF/RUN del motor esté en la posición RUN.
Gire el interruptor de encendido a la posición ACCY (accesorios) y tome nota de la lectura del odómetro.
Gire el interruptor de encendido a OFF (apagado).
Consulte el manual de servicio y Figura 2 . Ubique el conector de enlace de datos [91].
Retire el tapón de goma del conector de enlace de datos [91]. Instale el conector de 4 vías del arnés de adaptadores del kit.
Instale el conector de 12 vías del arnés de adaptadores al nuevo medidor. Sostenga el indicador durante el proceso de copiado.

NOTA

Si el proceso de copia del odómetro se realiza repetidamente en un corto período de tiempo, se muestra el porcentaje de cuenta regresiva, además de CHECK y OK. Consulte la Guía de solución de problemas ( Tabla 4 ).

La pantalla podría ser difícil de leer en condiciones de poca luz.

Gire el interruptor a ON (Encendido). Vea Figura 2. El medidor muestra rápidamente el porcentaje completado de la copia. Luego, el medidor muestra CHECK y finalmente OK. Si se muestra OK, el proceso de copiado ha sido exitoso.
Gire el interruptor de encendido a OFF (apagado).
Desconecte el arnés adaptador del conector del enlace de datos [91] y del indicador. Instale el tapón de caucho.

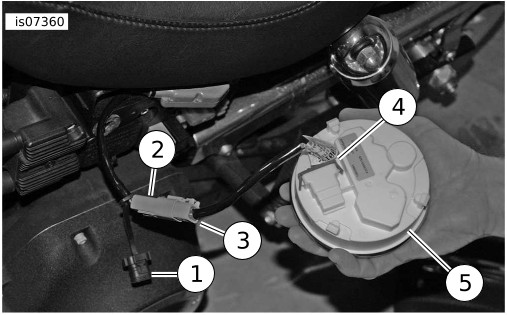

1	Tapón de caucho
2	Conector del enlace de datos [91]
3	Conector del arnés adaptador de 4 vías
4	Conector del arnés adaptador de 12 vías
5	Velocímetro

Figura 2. Conecte el velocímetro para copiar los datos del odómetro

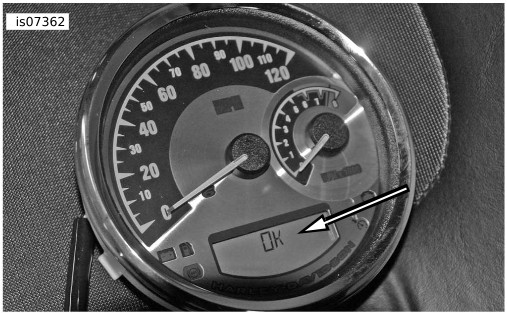

Figura 3. Indicador del velocímetro indicando “OK”

INSTALACIÓN

ADVERTENCIA

Extraiga el fusible principal antes de continuar para evitar el arranque accidental del vehículo, lo que podría ser la causa de muerte o de lesiones graves. (00251b)

1.	Consultar el manual de servicio. Retire el asiento y el fusible principal. NOTA Cubra las piezas pintadas para proteger el acabado.
2.	Consultar el manual de servicio. Retire la consola de instrumentos del tanque de combustible. Colocar una cubierta de servicio de H-D o toallas limpias de la tienda sobre el tanque de combustible. Gire la consola de instrumentos boca abajo y colóquela sobre la cubierta.
3.	Consultar el manual de servicio. Retire el velocímetro del equipo original (OE). Instale el nuevo velocímetro.
4.	Consultar el manual de servicio. Instale la consola de instrumentos en el tanque de combustible. NOTA Cuando se instala el fusible principal y se aplica energía de la batería al sistema eléctrico, la luz de seguridad parpadea hasta 15 segundos, mientras que el nuevo medidor se sincroniza con el ECM.
	ADVERTENCIA Después de instalar el asiento, tire de este hacia arriba para comprobar que esté asegurado en su lugar. Al conducir la motocicleta, un asiento flojo podría moverse, ocasionar la pérdida del control y causar la muerte o lesiones graves. (00070b)
5.	Consultar el manual de servicio. Instale el fusible principal.
	ADVERTENCIA Asegúrese de que el faro delantero, la luz trasera y de parada, y las señales de giro estén funcionando correctamente antes de conducir. La visibilidad limitada de otros conductores por parte del motociclista puede ser la causa de muerte o lesiones graves. (00478b)
6.	Girar el interruptor de ignición a IGN, pero no arrancar la motocicleta. Compruebe el funcionamiento de todas las luces.
7.	Compruebe que el velocímetro y el tacómetro funcionen correctamente y verifique que la lectura del odómetro esté correcta.

NOTA

El velocímetro de reemplazo se bloqueará en el ECM después de haber acumulado 31,1 millas (50 kilómetros). El odómetro de viaje B muestra el kilometraje de cuenta regresiva. Cuando la cuenta regresiva llega a cero, el velocímetro se aparea con el ECM. Si se instala en otro vehículo, el odómetro muestra “VIN ERR”. Si el velocímetro se extrae del vehículo antes que la cuenta regresiva llegue a cero, no se ha apareado con el ECM. Esta cuenta regresiva del kilometraje (millaje) permite una prueba en carretera para verificar si el reemplazo del velocímetro fue la reparación correcta.
Durante el período de cuenta regresiva de 31,1 km (50 millas) (antes de que el velocímetro se bloquee en el ECM), la luz de seguridad parpadea por 15 segundos hasta que se restablezca la alimentación de la batería al sistema eléctrico, mientras el nuevo medidor se sincroniza con el ECM.
La pantalla indicadora de la marcha es una posición calculada de la marcha basada en la velocidad de las ruedas y del motor. La posición de la marcha que se muestra puede ser momentáneamente inexacta en función de las características de uso del embrague por parte del motociclista y el desgaste del embrague. Esta lectura falsa momentánea, aunque poco probable, puede ocurrir si se permite que el embrague resbale debido al desgaste excesivo, el mal ajuste del embrague o si el operador arrastra el embrague.
Si el medidor está instalado en una motocicleta con ABS, verifique que la luz de advertencia del ABS funcione correctamente. Consulte el manual del propietario para ver el funcionamiento de la luz de advertencia ABS.
El odómetro mostrará VIN ERR y la luz de advertencia ABS se iluminará si el medidor está instalado en un vehículo que no es ABS después de que el medidor esté bloqueado (un acumulado de 31,1 millas (50 km)) en un vehículo ABS.
Los vehículos de 2007 y anteriores NO son compatibles con la función de visualización del indicador de marcha.

Reconexión e inicialización de la batería

Después de volver a conectar la batería o instalar un nuevo medidor, el medidor requiere aproximadamente medio tanque de combustible para inicializar la funcionalidad del rango de combustible (millas a vacío).

Durante el consumo del primer tanque completo de combustible, el software del indicador inicia el proceso de aprendizaje de tus patrones de conducción y finalmente personaliza los cálculos del rango de combustible para tus formas exclusivas de manejo.

La pantalla de nivel de combustible y el indicador de combustible montado en el tanque no siempre coinciden cuando comienzan con un tanque lleno de combustible. El indicador de combustible del tanque usa una aguja de barrido continuo para indicar el nivel de combustible, mientras que el nivel de combustible del velocímetro o tacómetro usa una pantalla segmentada. Cada segmento representa 1/8 de un tanque. Por ejemplo; si un segmento determinado se encendió o está por apagarse, probablemente no muestre ningún cambio, mientras que la aguja del indicador montado en el tanque probablemente muestre un cambio de posición.

Llenado y recarga de combustible

Al agregar combustible, se recomienda agregar al menos 2 galones de combustible para actualizar las pantallas de combustible y de rango. Si la pantalla de combustible no se actualiza inmediatamente después de que el vehículo se ponga en movimiento, las pantallas de combustible y rango se actualizarán lentamente durante los próximos 50 km (30 millas).

Presione y sostenga el interruptor de reposición de recorrido para cambiar la pantalla entre “millas” o “kilómetros”.

Modificación de la pantalla

El color de la luz de fondo se puede modificar para todo el medidor o para el cuadrante, el indicador del velocímetro, el indicador del tacómetro y mostrarlos por separado. También se puede inhabilitar la pantalla indicadora de la marcha y del nivel de combustible.

Pantalla del nivel de combustible

1.	Vea Figura 2. Mantenga pulsado el botón de reinicio de viaje. Colocar el interruptor de encendido en ACC. Después, suelte el botón de reposición de recorrido. El medidor muestra "SETUP" y muestra la pantalla del nivel de combustible.
2.	Gire el interruptor de encendido a OFF (apagado). Gire el interruptor de nuevo a ACCY para alternar la pantalla del nivel de combustible de ON a OFF.
3.	Presione el botón de reinicio de viaje para cambiar al siguiente control de pantalla o gire el interruptor de encendido a OFF o IGN para volver a la operación normal y guardar la configuración.	Figura 4. Configuración de la pantalla del nivel de combustible

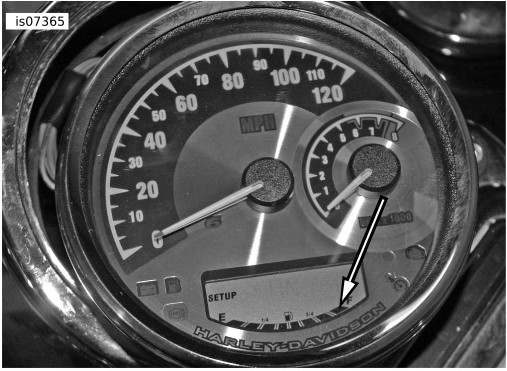

Pantalla del indicador de marcha

Mantenga pulsado el botón de reinicio de viaje. Colocar el interruptor de encendido en ACC. Después, suelte el botón de reposición de recorrido. El medidor muestra "SETUP" y muestra la pantalla del indicador de marcha.
Presione el botón de reinicio de viaje para alternar a través de las diferentes pantallas hasta que se seleccione la función de indicador de marcha. El medidor muestra SETUP y muestra el rango completo de números de marchas ("1" a "5" o "6").
Gire el interruptor de encendido a OFF (apagado). Gire el interruptor de nuevo a ACCY para alternar la pantalla del indicador de marcha de ON a OFF.
Presione el botón de reinicio de viaje para cambiar al siguiente control de pantalla o gire el interruptor de encendido a OFF o IGN para volver a la operación normal y guardar la configuración.

Luminosidad de la luz de fondo

Mantenga pulsado el botón de reinicio de viaje. Colocar el interruptor de encendido en ACC. Después, suelte el botón de reposición de recorrido. El medidor muestra "SETUP" y muestra la pantalla del nivel de combustible.
Presione el botón de reposición de recorrido para cambiar por las diferentes pantallas hasta que la función de luminosidad esté seleccionada. El medidor muestra SETUP y muestra el rango completo de números de marchas (1-6).
Rápidamente gire el interruptor de encendido a OFF (apagado) y de vuelta a ACCY (accesorios) para cambiar entre BRIGHT (luminosa) y DIM (tenue).
Presione el botón de reinicio de viaje para cambiar al siguiente control de pantalla o gire el interruptor de encendido a OFF o IGN para volver a la operación normal y guardar la configuración.

Ajuste del reloj

Para ajustar el reloj en el medidor, cambie a la pantalla del reloj.
Mantenga pulsado el botón de reinicio de viaje. Elija un reloj de 12 horas o 24 horas al presionar y mantener presionado el botón de reinicio de viaje.
Las horas parpadean. Presione el botón de reinicio de viaje rápidamente para ajustar a la hora deseada. Mantenga pulsado el botón de reinicio de viaje.
Los minutos parpadean. Presione el botón de reinicio de viaje rápidamente para ajustar a la hora deseada. Mantenga pulsado el botón de reinicio de viaje.
AM o PM parpadean. Presione el botón de reinicio de viaje para seleccionar. Mantenga pulsado el botón de reinicio de viaje.

Color de la pantalla

Mantenga pulsado el botón de reinicio de viaje. Colocar el interruptor de encendido en ACC. Después, suelte el botón de reposición de recorrido. El medidor muestra "SETUP" y muestra la pantalla del nivel de combustible.
Presione el botón de reinicio de viaje para alternar a través de las diferentes pantallas hasta que se seleccione la función de color de la pantalla. El medidor muestra COLOR ALL (cambia todos los colores de la pantalla a la vez), DIAL (cambia el color de la luz de fondo para el tacómetro y el velocímetro), LCD (cambia el color de la luz de fondo para la pantalla LCD), velocímetro (cambia el color de la aguja del velocímetro) o tacómetro (cambia el color de la aguja del tacómetro).
Gire el interruptor de encendido a OFF (apagado). Gire el interruptor de nuevo a ACCY. El medidor muestra el número de color del color actual.
Ver Tabla 3 y Figura 5 . Mantenga pulsado el botón de reinicio de viaje para recorrer rápidamente los colores. Libere el botón de reposición de recorrido para detener el cambio de los colores. o Presione y suelte el botón de reinicio de viaje repetidamente para recorrer lentamente los colores.
Gire el interruptor de encendido a OFF (apagado). Gire de nuevo el interruptor a ACCY para guardar el color. El medidor muestra SAVED y vuelve al menú de selección de color de pantalla.
Gire el interruptor de encendido a OFF (apagado) o IGN (encendido) para volver al funcionamiento normal.

Figura 5. Seleccione el color de la pantalla

Tabla 3. Guía de colores

Número	Rango de colores
000-015	Rojo
016-030	Ámbar (naranja)
031-060	Amarillo
061-100	Amarillo/verde
101-180	Verde
181-250	Verde/azul
251-350	Azul
351-380	Azul/violeta
381-440	Violeta
441-490	Rosa
491-525	Rojo
526-600	Blanco/colores claros
Nota: Las descripciones y rangos de colores son aproximadas.

Tabla 4. Solución de problemas

Operación	Problema	Causa posible	Solución posible
Copia de los datos del odómetro	El indicador no muestra el porcentaje, “check” ni “ok”.	El indicador ya ha realizado el proceso de copia del odómetro o el indicador puede no tener alimentación.	Instale el indicador y confirme su funcionalidad.
Copia de los datos del odómetro	El indicador no muestra el porcentaje, “check” ni “ok”.	El interruptor de encendido del vehículo no está en la posición “ign” (encendido).	Gire a la posición "ign" (encendido).
Copia de los datos del odómetro	El indicador no muestra el porcentaje, “check” ni “ok”.	El interruptor de marcha o parada del vehículo no está en la posición “run” (marcha).	Gire a “run” (marcha).
Copia de los datos del odómetro	El indicador empieza el porcentaje, pero no lo termina.	El medidor perdió la comunicación con el bus del vehículo (sistema eléctrico) o el medidor no es compatible con el vehículo (montaje o año del modelo incorrectos).	Gire el interruptor de encendido del vehículo a “off” (apagado) y el interruptor de marcha o parada a “stop” (parada), espere 15 segundos y vuelva a intentarlo.
Copia de los datos del odómetro	El indicador muestra “no cal” (no hay calibración) o “vin err” (error de VIN) antes de empezar la cuenta regresiva.	Funcionamiento normal del software.	No se necesita ninguna. Verifique que el indicador muestre el porcentaje, “check” y “ok”. El indicador está funcionando correctamente.
Instalación dentro del arnés del vehículo	El LCD muestra “no cal” (no hay calibración).	El indicador no realizó el proceso de copia del odómetro.	Realice el proceso de copia del odómetro de la hoja de instrucciones.
Instalación dentro del arnés del vehículo	El LCD muestra “vin err” (error de VIN).	El indicador ya estaba “apareado” (acumulación de 50 km [31,1 millas]) con otro vehículo.	Vuelva a instalarlo en el vehículo anterior para confirmar que no haya “vin err” (error de VIN).
Ingreso al modo “set up” (configuración)	No ingresa al modo “set up” (configuración).	Conexión floja con el conector del indicador o con el botón del interruptor de reposición de recorrido.	Verifique si la patilla Nº 6 de accesorios del conector del indicador está doblada o compruebe el funcionamiento del botón de reposición de recorrido.
Indicación de marcha	El indicador de la marcha no funciona.	No está encendido.	Use la hoja de instrucciones para activar el indicador de marchas en el modo de “set up” (configuración).
Indicación de marcha	El indicador de la marcha no funciona.	El vehículo es 2007 o anterior.	N/C
Nivel de combustible	El nivel de combustible no funciona.	Si es un modelo Sportster, compruebe si el emisor de combustible está instalado correctamente.	Use la hoja de instrucciones para instalarlo correctamente.
Cambio de color	No se guarda el color.	El color no se guardó correctamente.	Use la hoja de instrucciones para obtener el procedimiento correcto para guardarlo.
Nota: Comuníquese con el Servicio técnico con respecto a cualquier pregunta de instalación o de solución de problemas antes de presentar una reclamación de garantía.
