KIT DE FILTRE À AIR SCREAMIN' EAGLE VENTILATOR PERFORMANCE
J048432015-04-23
GÉNÉRALITÉS
Numéros de kit
29490-09, 29915-09
Modèles
Pour obtenir des informations sur la configuration des modèles, voir le catalogue P&A de vente au détail ou la section Parts and Accessories (Pièces et accessoires) de www.harley-davidson.com (en anglais uniquement).
Pièces supplémentaires requises
L'installation correcte de ce kit nécessite l'utilisation du Digital Technician™ par un technicien formé chez un concessionnaire Harley-Davidson.
Ce kit nécessite l'utilisation du produit Loctite® 243 Threadlocker and Sealant - Blue (frein filet et produit d'étanchéité Loctite 243 (bleu)) (no de pièce 99642-97) et d'un produit de nettoyage/dégraisseur (no de pièce 99883-88T), tous deux disponibles chez un concessionnaire Harley-Davidson.
AVERTISSEMENTLa sécurité du conducteur et du passager dépend de la pose correcte de ce kit. Suivre les procédures du manuel d’entretien approprié. Si l'opérateur ne possède pas les compétences requises ou les outils appropriés pour effectuer la procédure, la pose doit être confiée à un concessionnaire Harley-Davidson. Une pose incorrecte de ce kit risque de causer la mort ou des blessures graves. (00333b)
REMARQUE
Cette fiche d’instructions renvoie aux informations du manuel d’entretien. Un manuel d’entretien correspondant à l’année et au modèle de la moto est nécessaire pour cette installation et peut être obtenu d’un concessionnaire Harley-Davidson.
Contenu du kit
REMARQUE
Ce filtre à air Screamin' Eagle Ventilator Performance est prévu uniquement pour des applications haute performance. Cette pièce de performance de moteur est autorisée à être légalement vendue ou utilisée en Californie sur les véhicules à moteur équipés de contrôles de pollution. Les pièces de performance pour le moteur sont conçues uniquement pour les conducteurs expérimentés.
Le filtre à air contenu dans ce kit est conçu pour fonctionner uniquement avec ce kit. Toute autre combinaison de composants n'est pas confirmée comme légale pour l'utilisation sur les voies publiques.
DÉPOSE
AVERTISSEMENTPour éviter tout démarrage accidentel de la moto, risquant d'entraîner la mort ou des blessures graves, déposer le fusible principal avant de poursuivre. (00251b)
- Retirer le fusible principal. Se reporter au manuel d'entretien.
- Déposer la plaque arrière du filtre à air existant. Se reporter au manuel d'entretien. Conserver la vis à tête bombée de l’équipement d’origine qui fixe le couvercle du filtre à air. Jeter les autres pièces.
- Déposer le réservoir de carburant. Se reporter au manuel d'entretien.
- Voir Figure 1. Déposer et jeter le support du module d'induction.
Figure 1. Déposer le support du module d'induction.
POSE
Installation du filtre à air
AVERTISSEMENTUtiliser uniquement le couvercle de filtre à air fourni. L’utilisation d’un couvercle de filtre à air différent pourrait entraîner la défaillance et le détachement du couvercle du filtre à air, ce qui pourrait distraire le motocycliste et entraîner la mort ou des blessures graves. (00596b)
REMARQUE
Pour l'entretien du filtre à air, enduire de Loctite 243 (bleu) les filets de toutes les fixations.
| 1. | Voir Figure 3. Installer deux joints toriques (1) du kit dans les rainures autour des trous de boulons de reniflard côté module d'induction de l'ensemble de la plaque arrière (2). Installer les deux autres joints toriques dans les encoches sur le dessous des têtes des boulons de reniflard (5). | |
| 2. | Retirer la doublure du support adhésif du joint (3). Positionner soigneusement le côté adhésif du joint à la plaque arrière, en l’alignant aux trous de vis, et appuyer sur le joint fermement pour le fixer en place. | |
| 3. | Introduire les nouveaux boulons de reniflard (5) dans la plaque arrière. | |
| 4. | Appliquer du Loctite 243 – bleu aux filetages des écrous de reniflard et aux trous taraudés correspondants dans la tête de cylindre. | |
| 5. | Visser les écrous dans la tête de cylindre sans serrer. | |
| 6. | Visser les goujons de montage du filtre à air (4) à fond dans la plaque arrière (2) jusqu’à ce que les filets de vis soient serrés dans le module d’induction. Ne pas serrer complètement pour le moment. | |
| 7. | Serrer par alternance les deux boulons de reniflard à un couple de 13,6–16,3 N·m (120–144 in-lbs). | |
| 8. | Serrer les trois goujons du filtre à air à un couple de 6,2–6,8 N·m (55–60 in-lbs). | |
| 9. | Installer le réservoir de carburant. |
Installation de l’élément et du couvercle du filtre à air
REMARQUE
Il s’agit d’un filtre à air sec. Ne pas mettre d'huile sur l'élément de filtre.
Lorsque le couvercle de filtre à air est installé, enduire de Loctite 243 (bleu) la vis (A) du couvercle de filtre à air.
| 1. | Voir Figure 3. Fixer l'élément de filtre à air (7) aux goujons de montage du filtre à air (4) en utilisant les trois vis TORX® (6) à finition brillante du kit. Serrer les vis au couple de 6,2–6,8 N·m (55–60 in-lbs). | |
| 2. | Appliquer du Loctite 243 – bleu aux filetages de l’écrou de couvercle du filtre à air de l’équipement d’origine (A). Fixer le couvercle du filtre à air (8) à l’élément du filtre à air (7) avec la vis. Serrer la vis à un couple de 4,1–6,8 N·m (36–60 in-lbs). | |
| 3. | Assembler l’insert du couvercle du filtre à air (9) au couvercle du filtre à air avec deux vis en chrome (10). Bien serrer. |
REMARQUE
IL N'EST PAS RECOMMANDÉ de conduire une moto équipée d'un élément de filtre à air exposé par temps de pluie.
- Lorsque le véhicule est garé, de l'eau pourrait pénétrer dans le moteur.
- Lorsque le véhicule est en mouvement, de l'eau pourrait être aspirée dans le moteur et causer des ratés.
Dans ces circonstances, glisser la gaine de pluie (11) sur l'élément de filtre à air.
Montage final
- Installer le fusible principal. Se reporter au manuel d'entretien.
Réétalonnage ECM
AVIS
Il faut réétalonner l’ECM pour installer ce kit. Si le réétalonnage de l'ECM n'est pas effectué correctement, cela peut conduire à des dommages graves du moteur. (00399b)
Demander à un concessionnaire Harley-Davidson de télécharger le nouvel étalonnage ECM avec Digital Technician™.
MAINTENANCE
Maintenance de l'élément de filtre à air
REMARQUE
Il s’agit d’un filtre à air sec. Ne pas mettre d'huile sur l'élément de filtre.
Pour l'entretien du filtre à air, enduire de Loctite 243 (bleu) les filets de toutes les fixations.
- Voir Figure 3. Retirer le couvercle de filtre à air (8) et inspecter l'élément de filtre (7) tous les 8.000 km (5000 mi), ou plus souvent dans des conditions poussiéreuses.
- Nettoyer l'élément de filtre comme suit (voir Figure 2 ) :
- Retirer et nettoyer l'élément en l'immergeant, sur le côté, dans un récipient peu profond contenant suffisamment de produit de nettoyage/dégraisseur (1) pour recouvrir pas plus des trois quarts de la profondeur des replis du filtre (2), soit environ 9,5 mm (0.375 in). Veiller à ce que la solution sale ne pénètre pas dans l'élément. « Rouler » l'élément dans la solution autour de son périmètre (3), avec précaution, jusqu'à ce que toute la surface externe des plis du filtre soit trempée.
- Sortir l’élément de filtre de la solution de produit de nettoyage/dégraisseur et attendre cinq minutes afin que le produit dissolve la saleté.
- Rincer l’élément avec de l’eau froide, à partir de l’intérieur vers l’extérieur. Égoutter l’excès d’eau et laisser l’élément sécher à l’air. Ne pas le sécher à l'air comprimé.
- Installer l’élément et le couvercle du filtre à air.
| 1 | Solution de nettoyage/dégraisseur |
| 2 | Plis du filtre |
| 3 | Faire rouler l’élément de filtre dans la solution autour de son périmètre |
Figure 2. Nettoyage de l’élément de filtre
Pièces de rechange

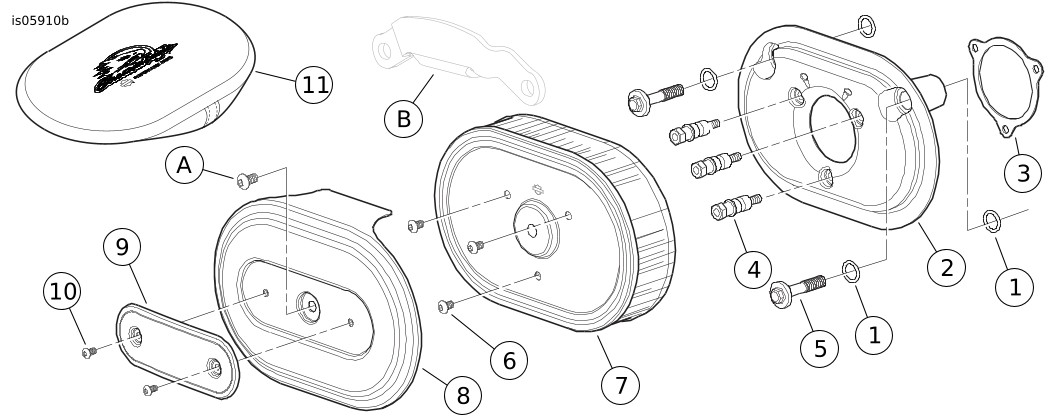

Figure 3. Pièces de rechange, kit de filtre à air à performance du Screamin’ Eagle Ventilator
Tableau 1. Tableau des pièces de rechange
Élément | Description (quantité) | Numéro de pièce |
|---|---|---|
1 | Joint torique (4) | 11292 |
2 | Ensemble de plaque arrière, 50 mm (pour les kits 29490-09 et 29915-09) | 29763-09 |
3 | Joint, corps du papillon | 29241-08 |
4 | Goujon de montage de filtre à air (3) | 8250 |
5 | Boulon de reniflard (2) | 29267-08A |
6 | Vis, tête bombée TORX, 1/4-20 x 9,5 mm (⅜ in) de long (finition brillante) (3) | 3938 |
7 | Élément, filtre à air | 29670-09 |
8 | Couvercle, filtre à air (chrome, pour le kit 29490-09) Couvercle, filtre à air (noir, pour le kit 29915-09) | 29671-09 30074-09 |
9 | Pièce insérée, couvercle de filtre à air | 29846-09 |
10 | Vis, tête bombée, hexagonale, no 10-24 x 9,5 mm (⅜ in) de long (chromée) (2) | 3048 |
11 | Gaine de pluie | 29762-09 |
Article mentionné dans le texte, mais non inclus dans le kit : | ||
A | Vis de couvercle de filtre à air d’équipement d’origine | |
B | Support de module d'induction (déposer et jeter) | |
