„ANARCHY“-VORDERRÄDER
J051382010-05-21
ALLGEMEINES
WARNUNG
Nur Räder und Einbausätze einbauen, die für Ihr Motorradmodell zugelassen sind. Kontaktieren Sie einen Harley-Davidson Händler, um die Passung zu überprüfen. Nicht zusammenpassende Räder und Einbausätze oder der Einbau von Rädern, die für das Motorradmodell nicht zugelassen sind, können zum Kontrollverlust und damit zu Unfällen mit schweren oder tödlichen Verletzungen führen. (00610c)
Satz-Nummer
55128-11, 55066-11
Modelle
Modell-Passungsinformationen sind im P&A-Einzelhandelskatalog oder im Abschnitt „Parts and Accessories“ (Teile und Zubehör) von www.harley-davidson.com (nur Englisch) zu finden.
HINWEIS
Zubehör-Radkappen sind für den Gebrauch mit diesem Rad nicht geeignet.
Inhalt des Satzes
Siehe Tabelle 1 für Inhalt des Satzes.
Zusätzlich benötigte Teile
Für den korrekten Einbau dieses Satzes müssen die folgenden Teile – erhältlich bei einem Harley-Davidson-Händler – separat gekauft werden:
  • Radeinbausatz (Siehe Tabelle 2 und Tabelle 3 , um den erforderlichen Einbausatz zu ermitteln.)
  • 2 Bremsscheiben, original (44553-06A) oder poliert (41500012)
  • 10 Bremsscheibenschrauben (3762M) und Unterlegscheiben (6966M) für Original-Bremsscheiben (Befestigungsteile sind schon in polierten Bremsscheibensätzen enthalten [41500012])
  • Reifen (44026-09A)
  • Ab-/​Aufzieher für Radlager (94134-09)
Die folgenden Harley-Davidson Genuine Motor Accessories werden für die sachgerechte Wartung und Reinigung empfohlen:
  • Harley® Bright™ Chromreiniger (94683-99)
  • Harley® Glaze™ Politur und Versiegelungsmittel (99701-84)
  • Harley® Rad- und Speichenbürste (43078-99)
  • Harley-Davidson® Rad- und Reifenreiniger (94658-98)
  • Harley® Preserve™ Schutzmittel für blankes Aluminium (99845-07)
WARNUNG
Die Sicherheit von Fahrer und Sozius hängt vom korrekten Einbau dieses Satzes ab. Die entsprechenden Verfahren im Werkstatthandbuch befolgen. Falls es nicht möglich ist, dieses Verfahren selbst durchzuführen, bzw. nicht die richtigen Werkzeuge vorhanden sind, muss der Einbau von einem Harley-Davidson Händler durchgeführt werden. Unsachgemäßer Einbau dieses Satzes kann zu schweren oder tödlichen Verletzungen führen. (00333b)
HINWEIS
Diese Einbauanleitung bezieht sich auf Informationen aus dem Werkstatthandbuch. Für diesen Einbau ist ein Werkstatthandbuch für das jeweilige Motorradmodell erforderlich; dieses ist bei einem Harley-Davidson-Händler erhältlich.
EINBAU
1. Die vorhandene Vorderradbaugruppe ausbauen. Achse, Achsmutter, Bremsscheibe und Raddistanzscheiben für den Einbau des Satzes aufheben. Siehe VORDERRAD im Werkstatthandbuch.
HINWEIS
Den kurzen Ventilschaft (43157-83A) einbauen, der im Einbausatz enthalten ist. Alle anderen Ventilschäfte entsorgen.
HINWEIS
Die Bremsscheibenschrauben nicht wiederverwenden. Wenn diese Schrauben wiederverwendet werden, kann das einen Drehmomentverlust und damit Schäden an den Bremskomponenten verursachen. (00319c)
2. Siehe Abbildung 1. Die Ventilschaft-Baugruppe (L) am Rad anbringen. Siehe REIFEN im Werkstatthandbuch.
HINWEIS
Keine Lagerscheibe, die im Einbausatz enthalten ist, für den Einbau dieses Radsatzes verwenden.
3. Die Komponenten des Radeinbausatzes und der Bremsscheibe(n) gemäß der entsprechenden Ersatzteiltabelle am Rad anbringen. Siehe VORDERRAD im Werkstatthandbuch.
HINWEIS
Zuerst das Primärlager unter Verwendung des entsprechenden Werkstatthandbuchs und des AB-/​AUFZIEHERS FÜR RADLAGER einbauen.
  • Die linke Seite des Rades verfügt über eine PUNKT-Markierungen, die die Primärlagerseite kennzeichnen.
  • Das Rad so einbauen, dass der Ventilschaft auf der rechten Seite des Motorrads liegt.
4. Vorderrad (1), Originalachse und Originalachsmutter einbauen. Siehe VORDERRAD im Werkstatthandbuch.
WARTUNG UND REINIGUNG
Verchromte Teile müssen regelmäßig gepflegt werden, damit sie ihren ursprünglichen Glanz und Schimmer behalten.
  1. Stark verschmutzte Radflächen mittels Harley-Davidson Rad- und Reifenreiniger reinigen und mit Harley Rad- und Speichenbürste auftragen.
  2. Chrom mit einem qualitativ hochwertigen Chromreiniger wie Harley Bright Chromreiniger gründlich reinigen.
  3. Nach dem Reinigen und Polieren mit einem qualitativ hochwertigen Versiegler wie Harley Glaze Politur und Versiegelungsmittel die Fläche versiegeln.
ERSATZTEILE

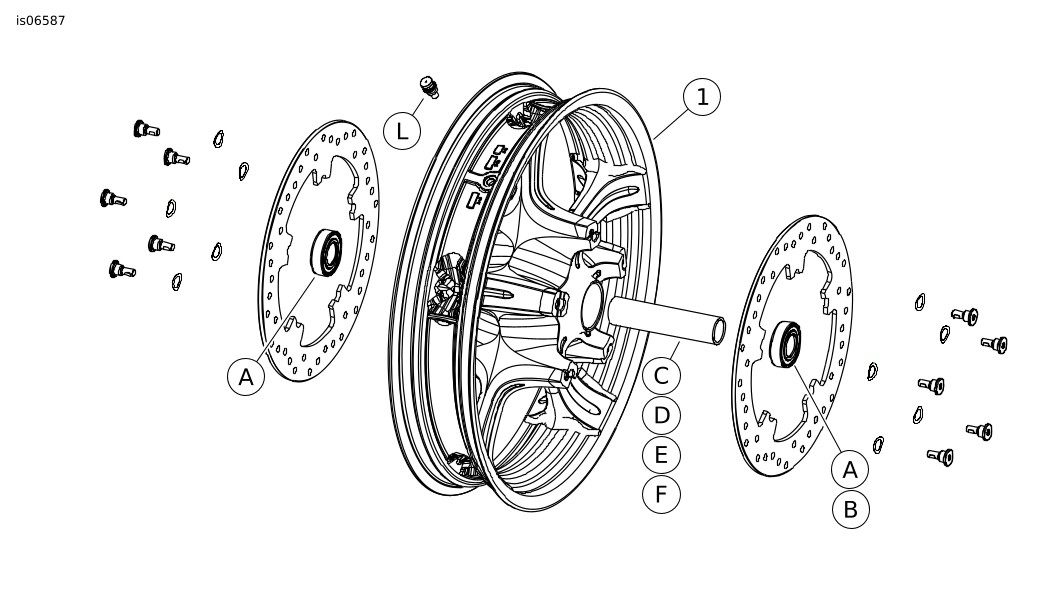

Abbildung 1. Ersatzteile: „ANARCHY“-VORDERRÄDER (18-Zoll-Rad abgebildet)
Tabelle 1. Ersatzteile und Radsatz-Inhalt
Satz
Angabe
Beschreibung (Menge)
Teilenummer
55128-11, 55066-11
1
Rad
Nicht einzeln erhältlich
Tabelle 2. VORNE 25-mm-Lager Radeinbausatz (41455-08C)
VORNE 25-mm-Lager Radeinbausatz (41455-08C)
TEIL (Benutzte Menge und Beschreibung)
Einpassung
Reifengröße
A
C
D
J
K
L
M
N
Touring-Modelle von 2008; FLHRC-Modelle ab 2009 (ohne ABS)
16 x 3,0 in
2
0
1
0
1
*
*
0
Touring-Modelle ab 2009 (ohne ABS)
17 x 3,0 in
2
0
1
0
0
*
*
*
Touring-Modelle ab 2008 (ohne ABS)
18 x 3,5 in
2
0
1
0
**
*
*
*
Dyna-Modelle ab 2008 (außer FXDWG- und FXDF-Modelle)
19 x 2,5 in
2
1
0
**
0
*
*
0
VRSCAW-, VRSCD-, VRSCF- und VRSCDX-Modelle ab 2008 (ohne ABS)
19 x 3,0 in
2
1
0
1
0
*
*
0
Touring-Modelle ab 2009 (ohne ABS)
19 x 3,5 in
2
0
1
0
0
*
*
*
Einbausätze sind für zahlreiche verschiedene Radausführungen und Passungen geeignet. Wenden Sie sich an einen Harley-Davidson-Händler, um zu überprüfen, ob Rad und Einbausätze für das vorgesehene Motorrad geeignet und zugelassen sind.
ZU BEACHTEN:
* Siehe HINWEIS vor den Ventileinbauschritten unter EINBAU, um zu ermitteln, welcher Ventilschaft für den vorliegenden Satz benutzt werden soll. Den(die) anderen Ventilschaft(Ventilschäfte) entsorgen.
** Siehe HINWEISE für den Radsatz vor dem Radzusammenbauschritt unter EINBAU, um zu ermitteln, ob die Lagerscheibe für den vorliegenden Radsatz und die Passung benutzt wird.
*** Die Lagerscheibe wird unter dem Primärlager eingebaut.
A
Lager, normal (2)
9276
C
Achshülse
41748-08
D
Achshülse
41900-08
J
Lagerscheibe***
41450-08
K
Lagerscheibe***
43903-08
L
Ventilschaft, kurz
43157-83A
M
Ventilschaft, lang
43206-01
N
Ventilschaft zum durchziehen
40999-87
Tabelle 3. VORNE 25-mm-Lager ABS-Radeinbausatz (41454-08B)
VORNE 25-mm-Lager ABS-Radeinbausatz (41454-08B)
TEIL
(Benutzte Menge und Beschreibung)
Einpassung
Reifengröße
A
B
C
D
J
K
L
M
N
Touring-Modelle von 2008 und FLHRC-Modelle ab 2009 mit ABS
16 x 3,0 in
1
1
0
1
0
1
*
*
0
Touring-Modelle ab 2009 mit ABS
17 x 3,0 in
1
1
0
1
0
0
*
*
*
Touring-Modelle ab 2008 mit ABS
18 x 3,5 in
1
1
0
1
**
**
*
*
*
VRSCAW-, VRSCD-, VRSCF- und VRSCDX-Modelle ab 2008 mit ABS
19 x 3,0 in
1
1
1
0
**
**
*
*
0
Touring-Modelle ab 2009 mit ABS
19 x 3,5 in
1
1
0
1
0
0
*
*
*
Einbausätze sind für zahlreiche verschiedene Radausführungen und Passungen geeignet. Wenden Sie sich an einen Harley-Davidson-Händler, um zu überprüfen, ob Rad und Einbausätze für das vorgesehene Motorrad geeignet und zugelassen sind.
ZU BEACHTEN:
* Siehe HINWEIS vor den Ventileinbauschritten unter EINBAU, um zu ermitteln, welcher Ventilschaft für den vorliegenden Satz benutzt werden soll. Den(die) anderen Ventilschaft(Ventilschäfte) entsorgen.
** Siehe HINWEISE für den Radsatz vor dem Radzusammenbauschritt unter EINBAU, um zu ermitteln, welche Lagerscheibe für den vorliegenden Radsatz und die Passung benutzt wird.
*** Die rote Seite des Lagers muss in Richtung Rad eingebaut werden. Das ABS-Lager ist das Primärlager.
**** Die Lagerscheibe wird unter dem Primärlager eingebaut.
A
Lager, normal
9276
B
Lager, ABS***
9252
C
Achshülse
41748-08
D
Achshülse
41900-08
J
Lagerscheibe****
41450-08
K
Lagerscheibe****
43903-08
L
Ventilschaft, kurz
43157-83A
M
Ventilschaft, lang
43206-01
N
Ventilschaft zum durchziehen
40999-87
