RUOTE ANTERIORI ANARCHY
J051382010-05-21
GENERALITÀ
AVVERTENZA
Installare solo le ruote e i kit di installazione approvati per il proprio modello di motocicletta. Rivolgersi a un concessionario Harley-Davidson per verificare l’abbinamento. Un abbinamento errato delle ruote e dei kit di installazione o l’installazione di ruote non approvate per il proprio modello di motocicletta può far perdere il controllo del mezzo, con pericolo di riportare lesioni gravi o mortali. (00610c)
Numero kit
55128-11, 55066-11
Modelli
Per informazioni sugli abbinamenti dei modelli, vedere il catalogo delle parti di ricambio e accessori o la sezione Parts and Accessories (Parti e Accessori) sul sito web www.harley-davidson.com (solo in inglese).
NOTA
I coprimozzo complementari non sono compatibili con questa ruota.
Contenuto del kit
Per il contenuto del kit, vedere Tabella 1.
Parti supplementari necessarie
L’installazione corretta di questo kit richiede l’acquisto separato delle seguenti parti disponibili presso i concessionari Harley-Davidson:
  • Kit di installazione ruote (vedere la Tabella 2 e la Tabella 3 per trovare il necessario kit di installazione).
  • 2 dischi dei freni, di serie (44553-06A) o lucidati (41500012)
  • 10 viti del disco del freno (3762M) e rondelle (6966M) per dischi dei freni di serie (bulloneria già inclusa nei kit disco del freno lucidato [41500012])
  • Pneumatico (44026-09A)
  • Estrattore e inseritore dei cuscinetti delle ruote (94134-09)
Si raccomanda l’uso dei seguenti accessori Harley-Davidson Genuine Motor Accessories per una manutenzione e pulizia corretta:
  • Detergente per cromatura brillante Harley® Bright™ (No codice 94683-99)
  • Lucido e sigillante Harley® Glaze™ (No codice 99701-84)
  • Spazzola per ruote e razze Harley® (No codice 43078-99)
  • Detergente per ruote e pneumatici Harley-Davidson® (No codice 94658-98)
  • Protezione dell’alluminio nudo Harley® Preserve™ (No codice 99845-07)
AVVERTENZA
La sicurezza del pilota e del passeggero dipende dalla corretta installazione di questo kit. Attenersi alle procedure appropriate illustrate nel manuale di manutenzione. Se non si è in grado di eseguire la procedura o non si dispone degli attrezzi adeguati, rivolgersi a un concessionario Harley-Davidson per l’installazione. Un’installazione non corretta di questo kit può causare lesioni gravi o mortali. (00333b)
NOTA
Questo foglio di istruzioni fa riferimento alle informazioni contenute nel manuale di manutenzione. Per questa installazione è necessario disporre di un manuale di manutenzione del proprio modello di motocicletta, disponibile presso un concessionario Harley-Davidson.
INSTALLAZIONE
1. Rimuovere il gruppo della ruota anteriore esistente. Mettere da parte l’asse, il dado dell’asse, il disco del freno e i distanziali della ruota per l’installazione del kit. Vedere RUOTA ANTERIORE nel manuale di manutenzione.
NOTA
Installare lo stelo corto della valvola (No codice 43157-83A) incluso nel kit di installazione. Eliminare tutti gli altri steli delle valvole.
AVVISO
Non riutilizzare le viti dei dischi/rotori dei freni. Il riutilizzo di queste viti può ridurre la coppia di serraggio e danneggiare i componenti dei freni. (00319c)
2. Vedere Figura 1. Installare il gruppo dello stelo della valvola (L) sulla ruota. Vedere PNEUMATICI nel manuale di manutenzione.
NOTA
Per questo kit della ruota non usare uno spessore dei cuscinetti contenuto nel kit di installazione.
3. Montare sulla ruota i componenti del kit d’installazione della ruota ed il/i disco/dischi del freno, utilizzando la tabella delle parti di ricambio appropriata. Vedere RUOTA ANTERIORE nel manuale di manutenzione.
NOTA
Installare prima il cuscinetto del lato dell’albero primario, utilizzando il manuale di manutenzione e l’ESTRATTORE/INSERITORE DEI CUSCINETTI DELLE RUOTE appropriati.
  • Sul lato sinistro della ruota è impresso un puntino che identifica il lato del cuscinetto dell’albero primario.
  • Installare la ruota in modo che lo stelo della valvola sia sul lato destro della motocicletta.
4. Installare la ruota anteriore (1), l’asse di serie e il dado dell’asse di serie. Vedere RUOTA ANTERIORE nel manuale di manutenzione.
MANUTENZIONE E PULIZIA
Per preservare la lucentezza e lo splendore originali delle parti cromate, si consiglia di sottoporle a manutenzione con regolarità.
  1. Pulire le superfici della ruota molto sporche con detergente per ruote e pneumatici Harley-Davidson, applicandolo con spazzola per ruote e razze Harley.
  2. Pulire accuratamente le superfici cromate con un apposito detergente di buona qualità per parti cromate, come il Detergente per cromatura brillante Harley Bright.
  3. Dopo la pulizia e la lucidatura, sigillare le finiture con un fissatore di buona qualità, come il Lucido e sigillante Harley Glaze.
PARTI DI RICAMBIO

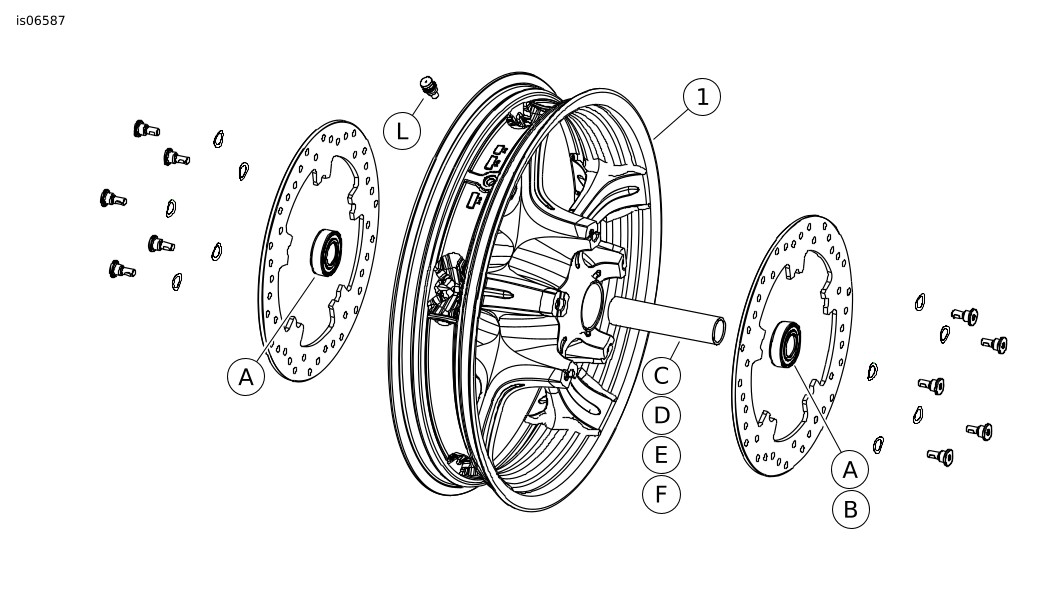

Figura 1. Parti di ricambio: RUOTE ANTERIORE ANARCHY (è mostrata la ruota da 18 pollici)
Tabella 1. Parti di ricambio e contenuto del kit delle ruote
Kit
Elemento
Descrizione (quantità)
Numero codice
55128-11, 55066-11
1
Ruota
Parte non venduta separatamente
Tabella 2. Kit di installazione ruota ANTERIORE con cuscinetti da 25 mm (Numero codice 41455-08C)
Kit di installazione ruota ANTERIORE con cuscinetti da 25 mm (No codice 41455-08C)
ELEMENTO (quantità usata e descrizione)
Abbinamento
Misura delle ruote
A
C
D
J
K
L
M
N
Touring 2008; FLHRC 2009 ed anni successivi (modelli non dotati di ABS)
16 x 3,0 pollici
2
0
1
0
1
*
*
0
Touring 2009 ed anni successivi (modelli non dotati di ABS)
17 x 3,0 pollici
2
0
1
0
0
*
*
*
Touring 2008 ed anni successivi (modelli non dotati di ABS)
18 x 3,5 pollici
2
0
1
0
**
*
*
*
Dyna 2008 ed anni successivi (eccetto FXDWG e FXDF)
19 x 2,5 pollici
2
1
0
**
0
*
*
0
VRSCAW, VRSCD, VRSCF e VRSCDX 2008 ed anni successivi (modelli non dotati di ABS)
19 x 3,0 pollici
2
1
0
1
0
*
*
0
Touring 2009 ed anni successivi (modelli non dotati di ABS)
19 x 3,5 pollici
2
0
1
0
0
*
*
*
I kit di installazione sono progettati per funzionare bene con diversi tipi e abbinamenti di ruote. Rivolgersi a un concessionario Harley-Davidson per verificare che sia le ruote sia i kit di installazione siano progettati e approvati per il modello di motocicletta su cui si desidera installarli.
NOTE:
* Vedere la NOTA che precede la descrizione dell’installazione delle valvole nella sezione INSTALLAZIONE per individuare lo stelo della valvola da usare per il kit di cui si dispone. Eliminare gli altri steli delle valvole.
**Vedere le NOTE relative al kit della ruota di cui si dispone, che precedono la descrizione dell’installazione della ruota nella sezione INSTALLAZIONE, per sapere se occorre usare uno spessore del cuscinetto con il proprio kit e la ruota.
***Spessore montato sotto il cuscinetto lato dell’albero primario.
A
Cuscinetto, normale (2)
9276
C
Manicotto asse
41748-08
D
Manicotto asse
41900-08
J
Spessore del cuscinetto***
41450-08
K
Spessore del cuscinetto***
43903-08
L
Stelo della valvola, corto
43157-83A
M
Stelo della valvola, lungo
43206-01
N
Stelo della valvola, a estrazione
40999-87
Tabella 3. Kit di installazione ruota ANTERIORE con ABS e cuscinetti da 25 mm (Numero codice 41454-08B)
Kit di installazione ruota ANTERIORE con ABS e cuscinetti da 25 mm (No codice 41454-08B)
ELEMENTO (quantità usata e descrizione)
Abbinamento
Misura delle ruote
A
B
C
D
J
K
L
M
N
Touring 2008 e FLHRC 2009 ed anni successivi con ABS
16 x 3,0 pollici
1
1
0
1
0
1
*
*
0
Touring 2009 ed anni successivi con ABS
17 x 3,0 pollici
1
1
0
1
0
0
*
*
*
Touring 2008 ed anni successivi con ABS
18 x 3,5 pollici
1
1
0
1
**
**
*
*
*
VRSCAW, VRSCD, VRSCF ed VRSCDX 2008 ed anni successivi con ABS
19 x 3,0 pollici
1
1
1
0
**
**
*
*
0
Touring 2009 ed anni successivi con ABS
19 x 3,5 pollici
1
1
0
1
0
0
*
*
*
I kit di installazione sono progettati per funzionare bene con diversi tipi e abbinamenti di ruote. Rivolgersi a un concessionario Harley-Davidson per verificare che sia le ruote sia i kit di installazione siano progettati e approvati per il modello di motocicletta su cui si desidera installarli.
NOTE:
* Vedere la NOTA che precede la descrizione dell’installazione delle valvole nella sezione INSTALLAZIONE per individuare lo stelo della valvola da usare per il kit di cui si dispone. Eliminare gli altri steli delle valvole.
**Vedere le NOTE relative al kit della ruota di cui si dispone, che precedono la descrizione dell’installazione della ruota nella sezione INSTALLAZIONE, per sapere se occorre usare uno spessore del cuscinetto con il proprio kit e la ruota.
***Installare il cuscinetto in modo che il lato rosso sia rivolto verso la ruota. Il cuscinetto lato ABS è il cuscinetto primario.
***Spessore montato sotto il cuscinetto lato dell’albero primario.
A
Cuscinetto, normale
9276
B
Cuscinetto, ABS***
9252
C
Manicotto asse
41748-08
D
Manicotto asse
41900-08
J
Spessore del cuscinetto****
41450-08
K
Spessore del cuscinetto****
43903-08
L
Stelo della valvola, corto
43157-83A
M
Stelo della valvola, lungo
43206-01
N
Stelo della valvola, a estrazione
40999-87
