FRONT ANARCHY WHEELS (フロントアナーキーホイール)
J051382010-05-21
概要
警告
お持ちのモデルの車両に許可されたホイールとインストールキットのみを取り付けてください。 適合性を確認するには、ハーレーダビッドソンジャパン正規販売網店にお問い合わせください。 ホイールおよびインストールキットが合わないか、お持ちのモデルに許可されていないホイールを取り付けると、コントロールが失われる場合があり、死亡したり重傷を負うおそれがあります。 (00610c)
キット番号
55128-11、55066-11
モデル
モデルの適合性については、純正P&Aカタログまたはwww.harley-davidson.comのパーツとアクセサリーに関するセクション(英語版のみ)をご覧ください。
注記
アクセサリーハブキャップはこのホイールには使用できません。
キット内容
キット内容については「表1」を参照してください。
装着に必要となる追加パーツ
このキットを正しく取り付けるには、ハーレーダビッドソン ジャパン正規販売網店で販売されている次のパーツを別途購入する必要があります。
  • ホイールインストールキット(「表2」および「表3」を参照し、必要なインストールキットを確認してください。)
  • 2つのブレーキディスク、標準(44553-06A)またはポリッシュ(41500012)
  • 標準ブレーキディスク用の10本のブレーキディスクスクリュー(3762M)とワッシャー(6966M) (研磨済みローターキットに既に含まれている金具(41500012))
  • タイヤ(44026-09A)
  • ホイールベアリングリムーバー/インストーラー(94134-09)
正しくメンテナンスおよびクリーニングを行うには、次のハーレーダビッドソン純正モーターアクセサリーを使用することが推奨されます。
  • Harley® Bright™ Chrome Cleaner (ハーレーブライトクロームクリーナー) (94683-99)
  • Harley® Glaze™ Polish and Sealant (ハーレーグレイズポリッシュおよびシーラント) (99701-84)
  • Harley® Wheel and Spoke Brush (ハーレーホイールアンドスポークブラシ) (43078-99)
  • Harley-Davidson® Wheel and Tire Cleaner (ハーレーダビッドソンホイールおよびタイヤクリーナー) (94658-98)
  • Harley® Preserve™ Bare Aluminum Protectant (ハーレープリザーブベアアルミ保護剤) (99845-07)
警告
ライダーおよびパッセンジャーの安全を守るため、キットは正しく装着してください。 サービスマニュアルを参照しながら、適切な手順に従ってください。 自分で作業を行うことが難しい場合、または適切な工具を持っていない場合は、最寄りのハーレーダビッドソン正規販売網店に取り付けを依頼してください。 本キットを正しく取り付けないと死亡したり重傷を負うおそれがあります。 (00333b)
注記
この取り扱い説明書はサービスマニュアルの記載情報を参照しています。 このキットを取り付けるには、お持ちの車両のサービスマニュアルが必要です。サービスマニュアルは最寄りのハーレーダビッドソン ジャパン正規販売網店でお買い求めいただけます。
取り付け
1. 既存のフロントホイールアッセンブリーを取り外します。 アクスル、アクスルナット、ブレーキディスク、ホイールスペーサーはキット取り付け用に保管しておきます。 サービスマニュアルの「フロントホイール」を参照してください。
注記
インストールキットに同梱のショートバルブステム(43157-83A)を取り付けます。 その他の全てのバルブステムは廃棄してください。
ご注意
ブレーキディスク/ロータースクリューは再使用しないでください。 再使用するとトルクが失われブレーキ構成部品が破損するおそれがあります。 (00319c)
2. 「図1」を参照してください。 バルブステムアッセンブリー(L)をホイールに取り付けます。 サービスマニュアルの「タイヤ」を参照してください。
注記
このホイールキットとともにインストールキットに含まれるベアリングシムを使用しないでください。
3. 該当する交換用パーツ表を使って、ホイールインストールキット部品とブレーキディスクをホイールに組み立てます。 サービスマニュアルの「フロントホイール」を参照してください。
注記
該当するサービスマニュアルおよびホイールベアリングリムーバー/インストーラーを使ってプライマリーベアリングを先に取り付けます。
  • ホイールの左側にはDOTマークが付いており、それがプライマリーベアリング側であることを示します。
  • 車両の右側にバルブステムが来るようにホイールを取り付けます。
4. フロントホイール(1)、標準アクスル、標準アクスルナットを取り付けます。 サービスマニュアルの「フロントホイール」を参照してください。
メンテナンスおよびクリーニング
クロームパーツは、初期の輝きと艶を保つために、定期的にメンテナンスをする必要があります。
  1. ひどく汚れたホイールは、Harley Wheel and Spoke Brush (ハーレーホイールアンドスポークブラシ)にHarley-Davidson Wheel & Tire Cleaner (ハーレーダビッドソンホイール&タイヤクリーナー)をつけて清掃します。
  2. Harley Bright Chrome Cleaner (ハーレーブライトクロームクリーナー)等の品質が良いクロームクリーナーでクローム面をよく磨きます。
  3. クリーニングと磨きの後は、Harley Glaze Polish and Sealant (ハーレーグレイズポリッシュシーラント)等の品質が良いシーラーで仕上げ面を守ります。
交換用パーツ

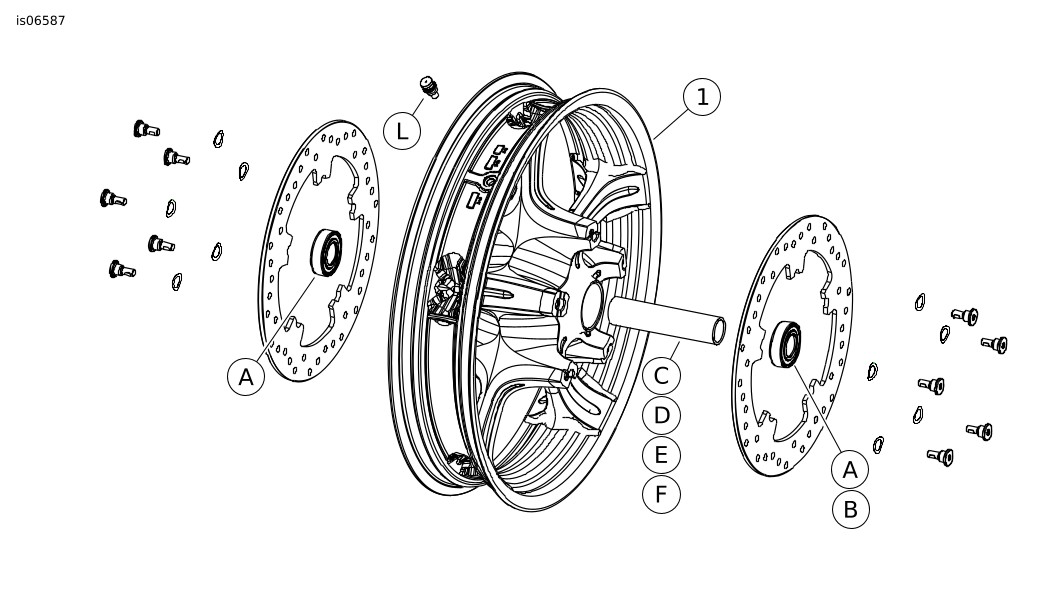

図1。 交換用パーツ: フロントアナーキーホイール(表示は18インチホイール)
表1。 交換用パーツおよびホイールキット内容
キット
アイテム
詳細(数量)
部品番号
55128-11、55066-11
1
ホイール
別売りなし
表2。 フロント25 mmベアリングホイールインストールキット(41455-08C)
フロント25 mmベアリングホイールインストールキット(41455-08C)
アイテム(使用された数量と詳細)
適合車両
ホイールサイズ
A
C
D
J
K
L
M
N
2008年のTouringおよび2009年以降のFLHRC (ABS非装備車)
16 x 3.0インチ
2
0
1
0
1
*
*
0
2009年以降のTouringモデル(ABS非装備車)
17 x 3.0インチ
2
0
1
0
0
*
*
*
2008年以降のTouring (ABS非装備車)
18 x 3.5インチ
2
0
1
0
**
*
*
*
2008年以降のDyna (FXDWGおよびFXDFを除く)
19 x 2.5インチ
2
1
0
**
0
*
*
0
2008年以降のVRSCAW、VRSCD、VRSCFおよびVRSCDX (ABS非装備車)
19 x 3.0インチ
2
1
0
1
0
*
*
0
2009年以降のTouringモデル(ABS非装備車)
19 x 3.5インチ
2
0
1
0
0
*
*
*
インストールキットは、さまざまなホイールスタイルや適合品とともに機能するように設計されています。 ホイールとインストールキットが取り付ける車両用にデザイン、許可されているかを確認するには、ハーレーダビッドソン ジャパン正規販売網店にお問い合わせください。
注記:
*お持ちの特定のキットに、どのバルブステムを使用するか判断するには、取り付けのバルブ取り付け手順上にある注記を参照します。 他のバルブステムは廃棄してください。
**ベアリングシムがお持ちの特定のホイールキットと適合品に使用されるかを判断するには、取り付けのホイールアッセンブリー手順上のお持ちのホイールキットにある注記を参照してください。
***ベアリングシムはプライマリーベアリングの下に取り付けられています。
A
ベアリング、レギュラー(2)
9276
C
アクスルスリーブ
41748-08
D
アクスルスリーブ
41900-08
J
ベアリングシム***
41450-08
K
ベアリングシム***
43903-08
L
バルブステム、ショート
43157-83A
M
バルブステム、ロング
43206-01
N
バルブステム(貫通)
40999-87
表3。 フロント25 mmベアリングABSホイールインストールキット(41454-08B)
フロント25 mmベアリングABSホイールインストールキット(41454-08B)
アイテム(使用された数量と詳細)
適合車両
ホイールサイズ
A
B
C
D
J
K
L
M
N
2008年のTouringおよび2009年以降のFLHRC (ABS装備車)
16 x 3.0インチ
1
1
0
1
0
1
*
*
0
2009年以降のTouringモデル(ABS装備車)
17 x 3.0インチ
1
1
0
1
0
0
*
*
*
2008年以降のTouringモデル(ABS装備車)
18 x 3.5インチ
1
1
0
1
**
**
*
*
*
2008年以降のVRSCAW、VRSCD、VRSCFおよびVRSCDX (ABS装備車)
19 x 3.0インチ
1
1
1
0
**
**
*
*
0
2009年以降のTouringモデル(ABS装備車)
19 x 3.5インチ
1
1
0
1
0
0
*
*
*
インストールキットは、さまざまなホイールスタイルや適合品とともに機能するように設計されています。 ホイールとインストールキットが取り付ける車両用にデザイン、許可されているかを確認するには、ハーレーダビッドソン ジャパン正規販売網店にお問い合わせください。
注記:
*お持ちの特定のキットに、どのバルブステムを使用するか判断するには、取り付けのバルブ取り付け手順上にある注記を参照します。 他のバルブステムは廃棄してください。
**どのベアリングシムがお持ちの特定のホイールキットと適合品に使用されるかを判断するには、取り付けのホイールアッセンブリー手順上にあるお持ちのホイールキットの注記を参照してください。
***ベアリングの赤色い側は、ホイールに向かって取り付けられる必要があります。 ABSベアリングはプライマリーです。
****ベアリングシムはプライマリーベアリングの下で取り付けられます。
A
ベアリング、レギュラー
9276
B
ベアリング、ABS***
9252
C
アクスルスリーブ
41748-08
D
アクスルスリーブ
41900-08
J
ベアリングシム****
41450-08
K
ベアリングシム****
43903-08
L
バルブステム、ショート
43157-83A
M
バルブステム、ロング
43206-01
N
バルブステム(貫通)
40999-87
