RODA DIANTEIRA SWITCHBLADE
J049422013-05-15
INFORMAÇÕES GERAIS
ATENÇÃO
Instale apenas as rodas e os kits de instalação aprovados para o seu modelo de motocicleta. Contate uma concessionária Harley-Davidson para verificar a adaptação. A instalação de rodas e kits de instalação incompatíveis ou não aprovados para o seu modelo podem causar perda de controle, o que pode levar a morte ou lesões graves. (00610c)
Kit número
40359-10
Modelos
Para informações sobre os modelos correspondentes, veja o catálogo de peças e acessórios de varejo ou a seção de peças e acessórios do site www.harley-davidson.com (somente em inglês).
Conteúdo do kit
Veja a Figura 1 e as tabelas de peças de reposição.
Peças adicionais necessárias
Se estiver instalando em um modelo Dyna com roda dianteira raiada como equipamento original, será necessária a aquisição separada do disco de freio original (44553-06A) ou do rotor do freio polido (41500012).
Calotas acessórias não são compatíveis com estas rodas.
Este kit inclui somente a roda personalizada.
A instalação correta deste kit exige a compra em separado das seguintes peças que estão disponíveis em um concessionário Harley-Davidson:
  • Kit de instalação da roda (veja Tabela 2 e Tabela 3.)
  • 5 Parafusos do disco do freio/calota (3762M) e 5 arruelas (6966M)
  • Extrator e instalador de rolamento da roda (94134-09A)
ATENÇÃO
A segurança do motociclista e do passageiro depende da instalação correta deste kit. Use os procedimentos apropriados do Manual de serviço. Se o procedimento não estiver dentro de suas capacidades ou se você não possuir as ferramentas corretas, deixe que uma concessionária Harley-Davidson efetue a instalação. A instalação inadequada deste kit poderá resultar em morte ou lesões graves. (00333b)
NOTA
Esta Folha de instruções faz referência às informações do Manual de serviço. Para esta instalação, é necessário ter um Manual de serviço para o seu modelo de motocicleta, e que pode ser encontrado em um concessionário Harley-Davidson.
Peças adicionais recomendadas
Os seguintes Harley-Davidson Genuine Motor Accessories são recomendados para a manutenção e a limpeza apropriadas:
  • Limpador e polidor de cromado (93600031 [EUA] e 93600082 [fora dos EUA])
  • Impermeabilizante de polímero Glaze (93600026 [EUA] e 93600079 [fora dos EUA])
  • Escova para roda e raios Harley® (43078-99)
  • Limpador para roda e pneu (93600024 [EUA] e 93600076 [fora dos EUA])
  • Protetor de roda de alumínio exposta (99846-10)
INSTALAÇÃO
1. Remova o conjunto da roda dianteira existente. Guarde o eixo, a porca do eixo, o disco de freio e os espaçadores da roda para a instalação do kit. Consulte o Manual de serviço.
NOTA
Instale a haste curta da válvula (43157-83A) incluída no kit de instalação. Descarte todas as outras hastes de válvulas.
AVISO
Não reutilize os parafusos do disco/rotor do freio. A reutilização desses parafusos pode causar perda de torque e danos aos componentes do freio. (00319c)
2. Veja Figura 1. Instale o conjunto da haste da válvula (L) na roda. Consulte o Manual de serviço.
NOTA
Não instale a pastilha do rolamento incluída no kit de instalação.
3. Monte os componentes do kit de instalação da roda e o(s) disco(s) de freio na roda usando a tabela de peças de reposição apropriada. Consulte o Manual de serviço.
4. Instale o rolamento primário usando um Extrator e instalador de rolamento de roda. Consulte o Manual de serviço. O lado primário da roda é o lado do disco do freio.
5. Instale os espaçadores da roda (removidos anteriormente).
6. Instale a roda dianteira (1) e o eixo original. Consulte o Manual de serviço.
MANUTENÇÃO E LIMPEZA
As peças cromadas devem ser limpas regularmente para que mantenham o seu brilho original.
  1. Limpe toda sujeira pesada das superfícies da roda usando o Limpador para roda e pneu, e aplicando o produto com a Escova para roda e raios Harley.
  2. Limpe completamente o cromado com um limpador de cromados de boa qualidade, como o Limpador e polidor de cromados da Harley.
  3. Após limpar e polir, vede o acabamento com um vedante de boa qualidade, como o Impermeabilizante de polímero Glaze.
PEÇAS DE REPOSIÇÃO

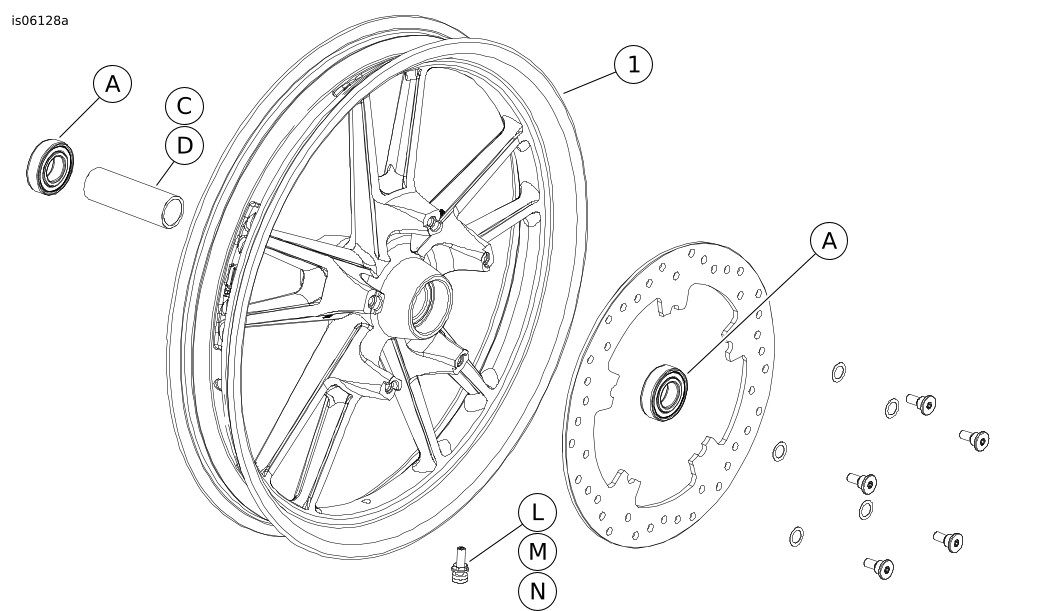

Figura 1. Peças de reposição: Roda dianteira Switchblade (mostrada roda de 19 pol.)
Tabela 1. Conteúdo do kit da roda e peças de reposição
Kit
Item
Descrição (quantidade)
Peça N.o
40359-10
1
Roda
Não é vendida
separadamente
Tabela 2. Kit de instalação da roda DIANTEIRA com rolamento de 25 mm (41455-08C)
Kit de instalação da roda DIANTEIRA com rolamento de 25 mm (41455-08C)
ITEM (quantidade usada e descrição)
Adaptação
Tamanho da roda
A
C
D
J
K
L
M
N
Touring ano 2008; FLHRC anos 2009 e posteriores (sem ABS) e Trike (sem ABS)
16 x 3,0 pol.
2
0
1
0
1
*
*
*
Touring ano 2009 e posteriores (sem ABS)
17 x 3,0 pol.
2
0
1
0
0
*
*
*
Touring ano 2008 e posteriores (sem ABS)
18 x 3,5 pol.
2
0
1
0
**
*
*
*
Dyna anos 2008 e posteriores (exceto o FLD, o FXDWG e o FXDF)
19 x 2,5 pol.
2
1
0
**
0
*
*
0
VRSCAW, VRSCD, VRSCF e VRSCDX ano 2008 e posteriores (sem ABS)
19 x 3,0 pol.
2
1
0
**
0
*
*
0
Touring ano 2009 e posteriores (sem ABS)
19 x 3,5 pol.
2
0
1
0
0
*
*
*
Os kits de instalação são projetados para funcionar com vários acessórios e estilos diferentes de rodas. Contate um concessionário Harley-Davidson para verificar se os kits de instalação e da roda foram projetados e aprovados para a motocicleta em que estão sendo instalados.
NOTAS:
*Veja NOTA acima da etapa de instalação da válvula em INSTALAÇÃO para determinar que haste da válvula usar para o seu kit específico. Descarte a(s) outra(s) haste(s) de válvula.
**Veja NOTAS do seu kit de roda acima da etapa da montagem da roda em INSTALAÇÃO para determinar se a pastilha do rolamento é usada para o seu kit de roda específico e adaptação.
***Pastilha do rolamento instalada sob o rolamento primário.
A
Rolamento, normal (2)
9276
C
Luva do eixo
41748-08
D
Luva do eixo
41900-08
J
Pastilha do
rolamento***
41450-08
K
Pastilha do
rolamento***
43903-08
L
Haste da válvula, curta
43157-83A
M
Haste da válvula,
comprida
43206-01
N
Haste da válvula,
passagem direta
40999-87
Tabela 3. Kit de instalação da roda DIANTEIRA com rolamento ABS de 25 mm (41454-08B)
Kit de instalação da roda DIANTEIRA com rolamento ABS de 25 mm (41454-08B)
ITEM (quantidade usada e descrição)
Adaptação
Tamanho da roda
A
B
C
D
J
K
L
M
N
Touring ano 2008 e FLHRC ano 2009 e posteriores com ABS
16 x 3,0 pol.
1
1
0
1
0
1
*
*
0
Touring ano 2009 e posteriores com ABS
17 x 3,0 pol.
1
1
0
1
0
0
*
*
*
Touring ano 2008 e posteriores com ABS
18 x 3,5 pol.
1
1
0
1
**
**
*
*
*
Dyna anos 2012 e posteriores com ABS (exceto o FLD, o FXDWG e o FXDF)
19 x 2,5 pol.
1
1
1
0
**
**
*
*
0
VRSCAW, VRSCD, VRSCF e VRSCDX ano 2008 e posteriores com ABS
19 x 3,0 pol.
1
1
1
0
**
**
*
*
0
Touring ano 2009 e posteriores com ABS
19 x 3,5 pol.
1
1
0
1
0
0
*
*
*
Os kits de instalação são projetados para funcionar com vários acessórios e estilos diferentes de rodas. Contate um concessionário Harley-Davidson para verificar se os kits de instalação e da roda foram projetados e aprovados para a motocicleta em que estão sendo instalados.
NOTAS:
*Veja NOTA acima da etapa de instalação da válvula em INSTALAÇÃO para determinar que haste da válvula usar para o seu kit específico. Descarte a(s) outra(s) haste(s) de válvula.
**Veja NOTAS do seu kit de roda acima da etapa da montagem da roda em INSTALAÇÃO para determinar qual pastilha do rolamento é usada para o seu kit de roda específico e adaptação.
***O lado vermelho do rolamento deve ser instalado em direção à roda. O rolamento ABS é o primário.
****Pastilha do rolamento instalada sob o rolamento primário.
A
Rolamento, normal
9276
B
Rolamento, ABS***
9252
C
Luva do eixo
41748-08
D
Luva do eixo
41900-08
J
Pastilha do
rolamento****
41450-08
K
Pastilha do
rolamento****
43903-08
L
Haste da válvula, curta
43157-83A
M
Haste da válvula,
comprida
43206-01
N
Haste da válvula,
passagem direta
40999-87
