FLD对接五金件
J053182011-06-10
概述
套件编号
52300065
车型
关于车型配件信息，参见P&A Retail Catalog（零件与附件零售目录）或www.harley-davidson.com上的Parts and Accessories（零件与附件）部分（仅英文）。
需要的附加零件
正确安装此套件需要使用Loctite® 243 Threadlocker and Sealant - Blue （乐泰243螺纹锁固密封剂 - 蓝色，零件编号99642-97）。
警告骑手和乘客的安全取决于此套件的正确安装。 采用相关维修手册程序。 如果您没有能力执行此程序或者没有正确的工具，可请哈雷戴维森经销商执行此安装。 此套件安装不当可能造成死亡或重伤。 (00333b)
注意
此说明书引用了维修手册信息。 此安装需要您的摩托车车型维修手册，该手册在哈雷戴维森经销商处有售。
安装
注意
为保持挡板对准，在摩托车一侧完成所有以下程序，然后在另一侧进行操作。
警告为了防止车辆意外启动而造成死亡或重伤，请先断开电池负极（-）线缆，然后再继续操作。 (00048a)
| 1. | 拆下座位并且断开电池负极线。 | |
| 2. | 拆下边箱（如果已安装至摩托车）。 | |
| 3. | 从右侧开始，拆下减震器顶部紧固件。 | |
| 4. | 从车架纵梁盖拆下两个螺丝和两个边箱安装卷轴，然后拆下盖。 | |
| 5. | 从挡板内侧拆下挡板安装条（A）并保留，以便重新安装。 从挡板与挡板纵梁之间拆下两个塑料紧固件和黑色挡板隔块（G）并丢弃。 | |
| 6. | 必须拆下挡板反光片并重新定位至镀铬纵梁盖。 使用牙线或其他无磨料工具拆卸反光片。 参见“安装反光片”了解程序。 | |
| 7. | 安装右侧对接支架（4）。 在螺丝上涂抹几滴Loctite，将螺丝（9）穿过前对接点（D）、镀铬隔块（10）、纵梁盖（B）、车架纵梁和对接支架（4）插入重新安装的挡板安装条（A）。 在螺丝上涂抹几滴Loctite，将螺丝（9）穿过后对接点（E）、镀铬隔块（10）、纵梁盖（B）、车架纵梁和对接支架（4）插入挡板安装条（A）。 将挡板安装条螺丝拧紧至16–24 N·m (12–18 ft-lbs)。 | |
| 8. | 在螺丝（8）上涂抹几滴Loctite。 使用垫圈（5）和螺丝（8）将短对接点（2）安装至已安装的对接板前部。 拧紧螺丝至10.8 N·m (8 ft-lbs)。 | |
| 9. | 在螺丝（8）上涂抹几滴Loctite。 使用垫圈（5）和螺丝（8）将长对接点（1）安装至已安装的对接板后部。 拧紧螺丝至10.8 N·m (8 ft-lbs)。 | |
| 10. | 在螺丝（6）上涂抹几滴Loctite。 使用隔块（11）和螺丝（6）安装下部对接点（F）并拧紧至16–24 N·m (12–18 ft-lbs)。 | |
| 11. | 安装减震器上部螺栓并拧紧至40.7–54.2 N·m (30–40 ft-lbs) | |
| 12. | 重复步骤2至11在对侧进行安装。 | |
| 13. | 将边箱安装至对接点。 |
安装反光片
注意
- 环境温度应不低于 16 °C (60 °F)，以便将反光片正确粘贴至侧板。
- 使用50-70%异丙醇和30-50%蒸馏水的混合剂清洁表面的润滑脂、机油和指纹。 待其完全晾干。
- 去除反光片背胶上的衬垫（7），将反光片在镀铬挡板盖上的对接点之间对准。 用力将反光片按压到位，保持原位不动并持续按压30秒。 重复操作在另一个对接支架上安装。
保护胶带
注意
必须粘贴保护胶带，防止后部附件对接点（1）刮伤边箱盖。
- 将保护胶带对准边箱盖上的后部附件对接点螺丝。 粘贴保护胶带，使其略微超过边箱盖肩部并塞入盖下方密封垫与盖边缘之间。
- 对另一侧重复此程序。

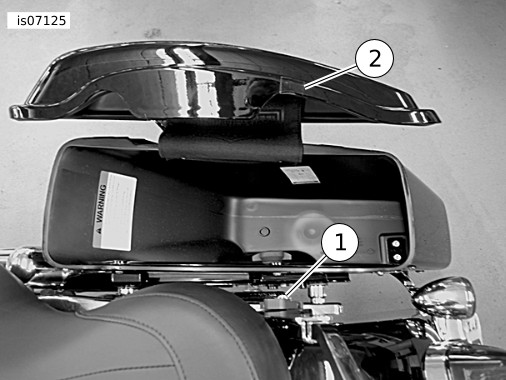

| 1 | 后对接点 |
| 2 | 保护胶带 |
图1。 粘贴保护胶带
保养
注意
随着时间的延长，对接点有可能磨损，导致匹配的行李架或侧板松动、发出咔嗒声。 可通过以下程序拧紧配件：
- 标记每个对接点以指示当前的顶部位置。
- 拆下对接五金件。
- 彻底清除对接点紧固件和安装孔螺纹上的全部原有螺纹锁固剂，然后在螺丝的螺纹上重新涂敷Loctite 243 - 蓝色。
- 将对接点从之前的位置顺时针旋转约45度。
- 将对接五金件拧紧至安装程序中规定的扭矩值。
- 建议最多重复此程序三次，之后更换对接点。
最终组装
- 连接电池线缆（先连接正极线缆），然后安装座椅。
警告安装座椅之后，向上拉动座椅，确保其锁定到位。 骑行时，座椅松动会导致失控，可能造成死亡或重伤。 (00070b)
维修零件

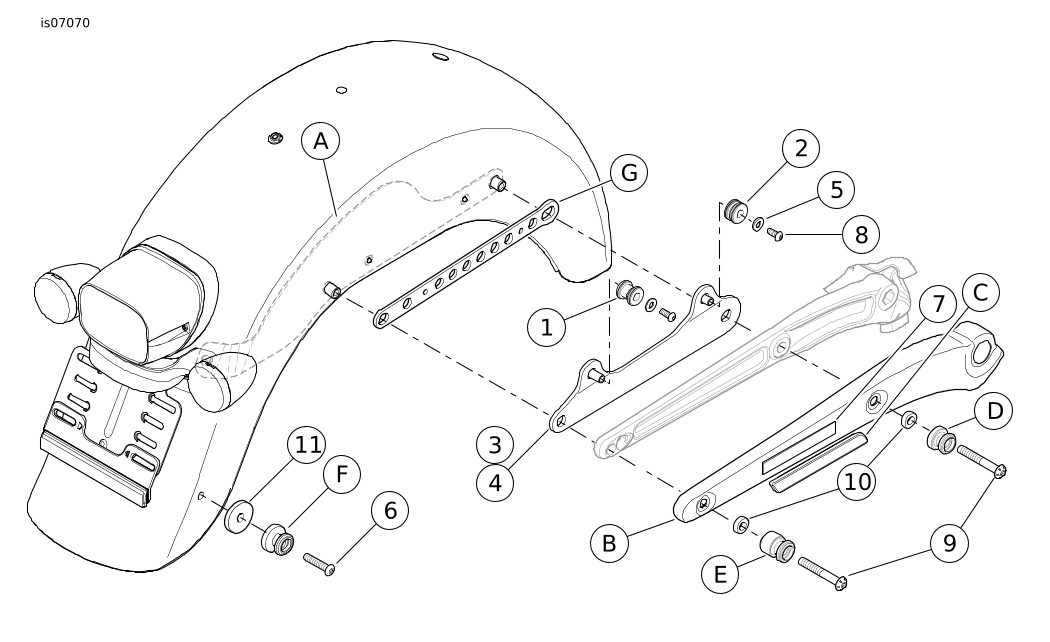

图2。 维修零件： FLD对接五金件
表1。 维修零件表
项目 | 描述（数量） | 零件编号 |
|---|---|---|
1 | 对接点，后部（2） | 53684-96A |
2 | 对接点，迷你型（2） | 53967-06 |
3 | 对接支架，左侧，镀铬（未显示） | 不单独出售 |
4 | 对接支架，右侧，镀铬 | 不单独出售 |
5 | A型平垫圈（4） | 6339 |
6 | TORX半圆头螺丝（2） | 8329 |
7 | 泡沫双面胶带（2） | 53791-06 |
8 | 半圆头盖螺丝，TORX头（4） | 94592-98 |
9 | 半圆头TORX螺丝，0.375-16 x 2.50（4） | 10200045 |
10 | 隔块，专用，镀铬（4） | 不单独出售 |
11 | 隔块，专用，镀铬（2） | 不单独出售 |
12 | 保护胶带（2） | 54233-09 |
文字中提到，但套件中不包括的项目： | ||
A | 挡板安装条，右侧和左侧 | |
B | 车架纵梁盖（2） | |
C | 反光片（2） | |
D | 边箱前对接点（2） | |
E | 边箱后对接点（2） | |
前 | 边箱下对接点（2） | |
G | 黑色挡板隔块（2），丢弃 | |
