BEVESTIGINGSMATERIALEN FLD-MODELLEN
J053182011-06-10
ALGEMEEN
Setnummer
52300065
Modellen
Voor modelgerelateerde informatie, raadpleegt u de P&A-catalogus of het gedeelte Parts and Accessories (onderdelen en accessoires) op www.harley-davidson.com (alleen Engelstalig).
Vereiste aanvullende onderdelen
Voor een juiste installatie moet voor deze set Loctite® 243 draadborg- en afdichtmiddel – blauw (onderdeelnr. 99642-97) worden gebruikt.
WAARSCHUWINGDe veiligheid van de berijder en de passagier is afhankelijk van de correcte montage van deze set. Volg de juiste stappen uit de servicehandleiding. Als u niet zeker weet of u de procedure correct kunt uitvoeren of als u niet beschikt over het juiste gereedschap, laat de installatie dan over aan een Harley-Davidson-dealer. Incorrecte montage van deze set kan ernstig of dodelijk letsel tot gevolg hebben. (00333b)
OPMERKING
In dit instructieblad wordt verwezen naar informatie in de servicehandleiding. Voor deze installatie is een servicehandleiding voor uw model motorfiets vereist. Deze is verkrijgbaar bij een Harley-Davidson-dealer.
Setinhoud
Zie Afbeelding 1 en Tabel 1.
INSTALLEREN
OPMERKING
Om het spatbord uitgelijnd te houden, voert u eerst ALLE hiernavolgende procedures aan de ene kant van de motor uit, voordat u met de tegenoverliggende kant begint.
WAARSCHUWINGOm te voorkomen dat de motor per ongeluk start, met mogelijk ernstig of dodelijk letsel tot gevolg, moet eerst de minkabel (-) van de accu worden losgekoppeld. (00048a)
| 1. | Verwijder het zadel en ontkoppel de minkabel van de accu. | |
| 2. | Verwijder de zadeltassen indien aanwezig op de motorfiets. | |
| 3. | Begin aan de rechterkant en verwijder de bovenste bevestiging van de schokdemper. | |
| 4. | Verwijder de twee bouten en twee zadeltasmontagespoelen van de framerailafdekking en verwijder de afdekking. | |
| 5. | Verwijder de spatbordbevestigingsriem (A) aan de binnenkant van het spatbord en bewaar deze voor de latere montage. Verwijder de twee kunststof bevestigingsmiddelen en de zwarte spatbord afstandsring (G) tussen het spatbord en de spatbordrail en gooi deze weg. | |
| 6. | De spatbordreflectoren moeten worden verwijderd en later weer op de verchroomde railafdekking worden gemonteerd. Gebruik flosdraad of andere niet-schurende middelen om de reflector te verwijderen. Zie 'Installeren van de reflector' voor de procedures. | |
| 7. | Monteer de rechter bevestigingsbeugel (4). Breng een paar druppels Loctite aan op de bouten en draai de bout (9) door het voorste bevestigingspunt (D), de verchroomde afstandsring (10), de railafdekking (B), de framerail en de bevestigingssteun (4) in de opnieuw geïnstalleerde spatbordbevestigingsriem (A). Breng een paar druppels Loctite aan op de bouten en draai de bout (9) door het achterste bevestigingspunt (E), de verchroomde afstandsring (10), de railafdekking (B), de framerail en de bevestigingssteun (4) in de opnieuw geïnstalleerde spatbordbevestigingsriem (A). Haal de bouten in de spatbordbevestigingsriem aan tot 16–24 N·m (12–18 ft-lbs). | |
| 8. | Breng een paar druppels Loctite aan op de bout (8). Monteer het korte bevestigingspunt (2) aan de voorkant van de geïnstalleerde bevestigingsplaat met onderlegring (5) en bout (8). Haal de bout aan tot 10,8 N·m (8 ft-lbs). | |
| 9. | Breng een paar druppels Loctite aan op de bout (8). Monteer het lange bevestigingspunt (1) aan de achterkant van de geïnstalleerde bevestigingsplaat met onderlegring (5) en bout (8). Haal de bout aan tot 10,8 N·m (8 ft-lbs). | |
| 10. | Breng een paar druppels Loctite aan op de bout (6). Monteer het onderste bevestigingspunt (F) met een afstandsring (11) en bout (6) en haal deze aan tot 16–24 N·m (12–18 ft-lbs). | |
| 11. | Monteer de bovenste bout van de schokdemper en haal aan tot 40,7–54,2 N·m (30–40 ft-lbs) | |
| 12. | Herhaal stap 2 t/m 11 voor de tegenoverliggende kant. | |
| 13. | Monteer de zadeltassen aan de bevestigingspunten. |
Installeren van de reflector
OPMERKING
- De omgevingstemperatuur moet ten minste 16 °C (60 °F) zijn om de reflectoren goed aan de zijplaten te laten hechten.
- Verwijder vet, olie en vingerafdrukken van het oppervlak met een mengsel van 50-70% isopropylalcohol en 30-50% gedistilleerd water. Laat het oppervlak goed drogen.
- Verwijder de beschermstrook van de plakstrook (7) van de reflector, en lijn de reflector dan uit op de afdekking van de verchroomde spatbordafdekking tussen de bevestigingspunten. Druk de reflector stevig op zijn plaats en houd hem gedurende 30 seconden in deze positie vast terwijl u gelijkmatige druk uitoefent. Herhaal voor de andere bevestigingsbeugel.
ONDERHOUD
OPMERKING
In de loop der tijd kunnen de bevestigingspunten slijten, waardoor het bijbehorende bagagerek of zijplaten los kunnen raken en gaan rammelen. U kunt de bevestigingspunten als volgt weer vastzetten.
- Markeer elk bevestigingspunt om de huidige bovenste positie aan te geven.
- Verwijder de bevestigingsmaterialen.
- Verwijder al het achtergebleven borgmiddel grondig van de bouten en uit de draadgaten van het bevestigingspunt voordat u nieuwe Loctite 243 – blauw op de schroefdraad aanbrengt.
- Draai de bevestigingspunten ongeveer 45 graden rechtsom vanuit de vorige positie.
- Draai de bevestigingsmaterialen weer vast tot het aanhaalmoment dat in de installatieprocedures is aangegeven.
- Deze procedure kan maximaal driemaal worden herhaald voordat vervanging van de bevestigingspunten wordt aanbevolen.
EINDMONTAGE
- Sluit de accukabels aan, pluskabel eerst en installeer daarna het zadel.
WAARSCHUWINGTrek het zadel na de montage even omhoog om er zeker van te zijn dat het in de positie is vergrendeld. Tijdens het rijden kan een loszittend zadel verschuiven, waardoor men de controle over de motorfiets kan verliezen met mogelijk ernstig of dodelijk letsel tot gevolg. (00070b)
SERVICEONDERDELEN

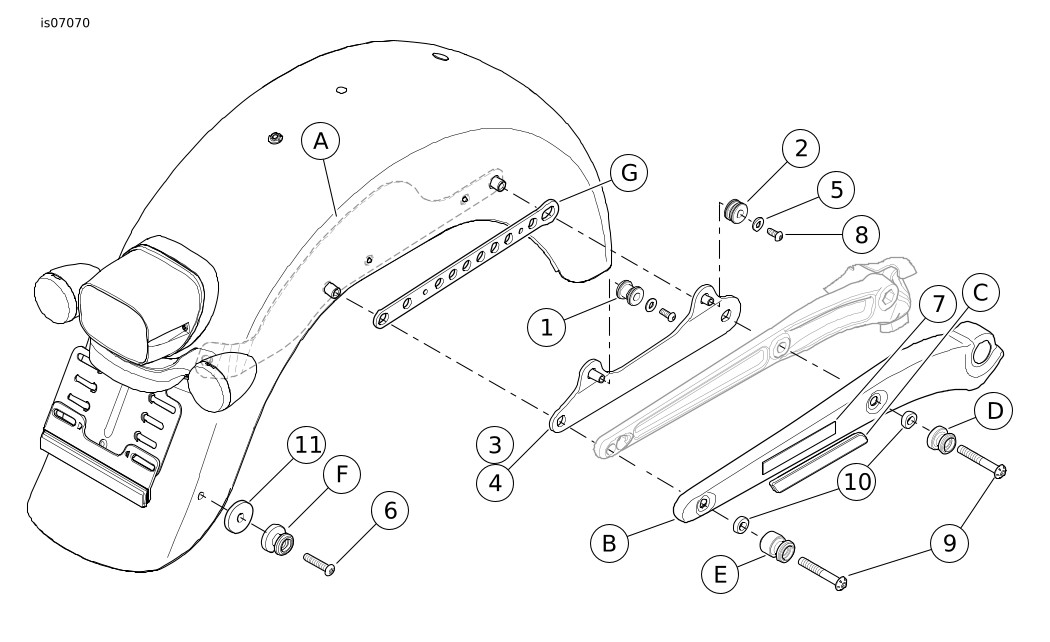

Afbeelding 1. Serviceonderdelen: Bevestigingspuntmaterialen FLD-modellen
Tabel 1. Serviceonderdelentabel
Item | Beschrijving (aantal) | Onderdeelnummer |
|---|---|---|
1 | Bevestigingspunt, achter (2) | 53684-96A |
2 | Bevestigingspunt, mini (2) | 53967-06 |
3 | Bevestigingsbeugel, links, verchroomd (niet afgebeeld) | Niet afzonderlijk verkrijgbaar |
4 | Bevestigingsbeugel, rechts, verchroomd | Niet afzonderlijk verkrijgbaar |
5 | Gewone onderlegring, type A (4) | 6339 |
6 | TORX-inbus bolkopbout | 8329 |
7 | Tape, dubbelzijdig schuimrubber (2) | 53791-06 |
8 | Bolkopbout, TORX (4) | 94592-98 |
9 | Bolkopbout, TORX, 0,375-16 x 2,50 (4) | 10200045 |
10 | Afstandsring, speciaal verchroomd (4) | Niet afzonderlijk verkrijgbaar |
11 | Afstandsring, speciaal verchroomd (2) | Niet afzonderlijk verkrijgbaar |
Items genoemd in de tekst, maar niet in de set inbegrepen: | ||
A | Spatbordbevestigingsriemen, rechts en links | |
B | Framerailafdekking (2) | |
C | Reflector (2) | |
D | Voorste bevestigingspunt zadeltas (2) | |
E | Achterste bevestigingspunt zadeltas (2) | |
F | Onderste bevestigingspunt zadeltas (2) | |
G | Zwart spatbordsteunafstandsstuk (2), weggooien | |
