KIT DI CONVERSIONE CILINDRO SCREAMIN’ EAGLE TWIN-CAM BIG-BORE
J052332010-06-15
GENERALITÀ
Numero kit
16500045A (nero, senza rifiniture)
Modelli
Per informazioni sugli abbinamenti dei modelli, vedere il catalogo di vendita al dettaglio delle parti ed accessori o la sezione Parts and Accessories (Parti ed accessori) sul sito web www.harley-davidson.com (solo in inglese).
NOTA
Le motociclette della Harley-Davidson dotate di parti ad alte prestazioni Screamin’ Eagle non possono essere usate su strade pubbliche ed in alcuni casi devono essere limitate a corse in circuiti chiusi. Questo kit alte prestazioni relativo al motore è destinato esclusivamente alle competizioni su circuito e la sua vendita o il suo uso su veicoli equipaggiati con controllo delle emissioni di scarico sono illegali.
Parti supplementari necessarie
Kit guarnizioni per la revisione della parte superiore (P/N 17052-99B)
AVVERTENZA
La sicurezza del pilota e del passeggero dipende dalla corretta installazione di questo kit. Attenersi alle procedure appropriate illustrate nel manuale di manutenzione. Se non si è in grado di eseguire la procedura o non si dispone degli attrezzi adeguati, rivolgersi a un concessionario Harley-Davidson per l’installazione. Un’installazione non corretta di questo kit può causare lesioni gravi o mortali. (00333b)
NOTA
Questo foglio di istruzioni fa riferimento alle informazioni contenute nel manuale di manutenzione. Per questa installazione è necessario disporre di un manuale di manutenzione del proprio modello di motocicletta, disponibile presso i concessionari Harley-Davidson.
Contenuto del kit
Vedere Figura 1 e Tabella 1.
INSTALLAZIONE
AVVERTENZA
Per evitare l’avviamento accidentale del veicolo e le conseguenti lesioni gravi o mortali, scollegare i cavi della batteria (partendo da quello negativo) prima di procedere. (00307a)
AVVERTENZA
Scollegare prima il cavo negativo (-) della batteria. Il contatto fra cavo positivo (+) e la massa con il cavo negativo (-) collegato produce scintille che potrebbero provocare l’esplosione della batteria e lesioni gravi o mortali. (00049a)
  1. Smontaggio - Per la rimozione di testate vedere la sezione MOTORE del manuale di manutenzione.
  2. Montaggio - Vedere la sezione MOTORE del manuale di manutenzione per l’installazione di pistoni, cilindri e testate.
    3. NOTA
    Le guarnizioni della testata bore 3-7/8 in (3,875 in) eliminano la necessità degli anelli di tenuta O-ring (P/N 11273). NON utilizzare anelli di tenuta O-ring in cima ai perni di riferimento del cilindro, per evitare gravi danni al motore.
  3. Fare una prova su strada con la motocicletta per controllare che l’installazione e il funzionamento siano appropriati.
PARTI DI RICAMBIO

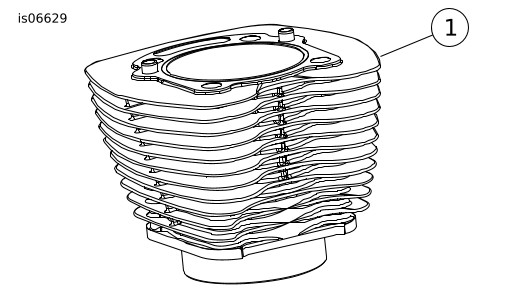

Figura 1. Parti di ricambio: Kit di conversione Screamin’ Eagle Twin Cam Big Bore
Tabella 1. Parti di ricambio
Descrizione (quantità)
Numero codice
Gruppo cilindro bore 3-7/8 in (3,875 in), nero senza rifiniture (2)
16800001
