SCREAMIN' EAGLE PRO CNC加工原装汽缸头
J051522010-04-20
概述
套件编号
1650013（黑色）
车型
关于车型配件信息，参见P&A Retail Catalog（P&A零售目录）或www.harley-davidson.com上的Parts and Accessories（零件与附件）部分（仅英文）。
需要的附加零件
2005年款及之前的车型需要单独购买两个进气法兰（26993-06）。2006年款及之后车型可继续使用标准进气法兰。
每个汽缸头需要一个12毫米火花塞。推荐使用Screamin' Eagle高性能火花塞（参见Screamin' Eagle Pro目录）。
对于所有车型，必须使用一套顶端部件大修密封垫套件和可调节推杆或Screamin' Eagle完美适配推杆。
所有上述零件必须单独购买，哈雷戴维森经销商处有售。
警告
骑手和乘客的安全取决于此套件的正确安装。 采用相关维修手册程序。 如果您没有能力执行此程序或者没有正确的工具，可请哈雷戴维森经销商执行此安装。 此套件安装不当可能造成死亡或重伤。 (00333b)
注意
此说明书引用了维修手册信息。此安装需要您的摩托车车型维修手册，该手册在哈雷戴维森经销商处有售。
套件内容
参见图2和表1。
注意
此套件仅适用于高性能或赛车应用，不得合法销售、不得在污染受控机动车辆上使用。此套件有可能缩短车辆有限保修或造成车辆有限保修失效。发动机相关高性能零件仅供经验丰富的骑手使用。
由于压缩比增加，必须使用辛烷值至少为91的汽油。加油站通常会标示出辛烷值。
通告
在任何情况下，切勿超出以下规定的最高安全转速。 超出发动机的最高安全转速可造成设备损坏。 (00248a)
拆卸
维修准备工作
1. 将摩托车放在适当的千斤顶上。
注意
如果车辆配备哈雷戴维森智能防盗系统，参见车主手册中的说明解除系统设防。
2. 根据维修手册中的说明拆下座椅。
3. 拆下主保险丝。参阅针对您摩托车的维修手册。
警告
在维修燃油系统时，不得吸烟，周围不允许有明火或火星。 汽油极易燃、易爆，可造成死亡或重伤。 (00330a)
4. 根据维修手册中的说明拆下燃油箱。
拆下发动机部件
1. 拆下原有空气滤清器组件。参阅维修手册中的“空气滤清器拆卸”部分。
2. 拆下原有排气系统。参阅维修手册中的“排气系统拆卸”部分。
3. 从发动机上拆解汽缸头。参阅维修手册中相应的“发动机”章节。
注意
这些汽缸头组件中的气门弹簧可用于最大升程为14.859毫米（0.585英寸）、最大转速为7000转/分的凸轮。
必须遵循下列步骤中的说明检查气门至活塞间隙，这非常重要。推荐由哈雷戴维森经销商执行此检查。
使用粘土测量活塞时必须正确调整气门为零气门间隙。
4. 在两个活塞顶部涂敷一层3.2毫米（1/8英寸）厚的粘土层（气门与活塞接触的区域）。
5. 遵循维修手册中的程序安装套件中的新汽缸头，安装时使用顶端部件大修密封垫套件（单独购买）中的新密封垫。组装汽缸头和配气机构，将内螺纹汽缸头螺丝拧紧至维修手册中规定的扭矩规格。
6. 用手将发动机转动两整圈。
7. 拆下汽缸头并测量最薄处的粘土厚度。
注意
  • 在最薄处测得的粘土厚度必须为2.03毫米（0.080英寸）。如果测量值不符合最低厚度要求，必须增加气门槽口深度，但是，槽口深度不得超过3.43毫米（0.135英寸）。
注意
新汽缸头上气门弹簧的安装高度为46.99毫米（1.850英寸），相当于87.86千克（193.7磅）的回位压力。
  • 要增加回位压力，在下弹簧卡圈下方放置填隙片18224-98（0.38毫米（0.015英寸））或18225-98（0.76毫米（0.030英寸））。弹簧高度每减小0.38毫米（0.015英寸），回位压力就增加1.7千克（3.8磅）。 在下卡圈下方放置填隙片可实现需要的回位压力，但与压缩极限之间应保持17.78毫米（0.70英寸）最小行程。
  • 要减小回位压力，加工下弹簧卡圈下方区域的汽缸头表面。弹簧高度每增加0.38毫米（0.015英寸），相当于回位压力减小1.7千克（3.8磅）。 加工汽缸头中的弹簧座可实现需要的回位压力，但与压缩极限之间应保持17.78毫米（0.70英寸）最小行程。
为了在极限转速下稳定运行，应检查所有四个气门弹簧的安装高度是否符一致。

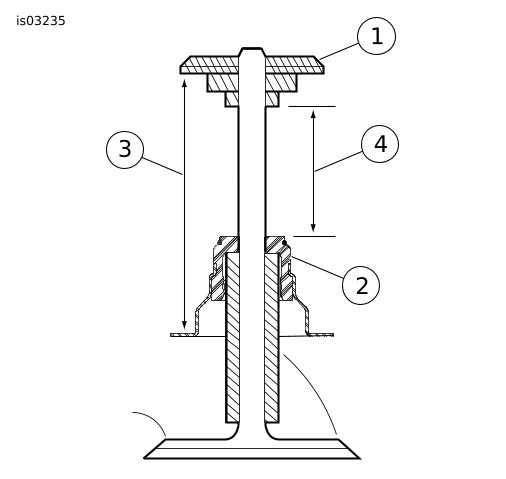

1上卡圈
2下卡圈（带有气门导管密封件）
3弹簧安装高度为46.99毫米（1.850英寸）；弹簧压力为87.86千克（193.7磅）。
4自由行程应至少大于最大气门升程2.03毫米（0.080英寸）。
图1。 气门弹簧行程
8. 按照以下说明调整气门弹簧安装高度（回位压力）：
a. 压缩所有四个气门的气门弹簧，拆下气门卡圈座、上卡圈、弹簧和下卡圈/气门密封圈。
b. 参见图1。根据需要使用填隙片或加工汽缸头以获得需要的回位压力（参见上述说明）。安装下气门弹簧卡圈（不带气门导管密封件）、气门弹簧、上卡圈和卡圈键。检查弹簧安装高度。
c. 如果弹簧高度仍然不符合要求，根据需要重复上述步骤8a和8b以实现需要的弹簧安装高度，此次仍然不安装气门导管密封件。
d. 所有弹簧安装高度均达到要求之后，拆下气门卡圈座、卡圈和弹簧。使用新的下卡圈/气门导管密封件18016-03（单独购买）进行安装。组装汽缸头组件。
安装
安装发动机部件
  1. 将汽缸头安装至发动机。参阅维修手册中相应的“发动机”章节。
  2. 安装排气系统。参阅维修手册中的“排气系统安装”部分。
  3. 安装空气滤清器组件。参阅维修手册中的“空气滤清器安装”部分。
最终装配
1. 根据维修手册中的说明安装燃油箱。
2. 安装主保险丝。参阅针对您摩托车的维修手册。
3. 根据维修手册中的说明安装座位。
警告
安装座椅之后，向上拉动座椅，确保其锁定到位。 骑行时，座椅松动会导致失控，可能造成死亡或重伤。 (00070b)
通告
安装此套件时必须重新校准ECM。 未正确重新校准ECM可导致发动机严重损坏。 (00399b)
4. 使用EFI Race Tuner Kit（EFI赛车调节器套件）下载新的ECM校准。参阅Screamin' Eagle Pro目录或咨询哈雷戴维森经销商。
运行
  1. 启动并运行发动机。重复几次，确认其运行正常。参阅车主手册中的“磨合骑行规则”了解摩托车磨合说明。
维修零件

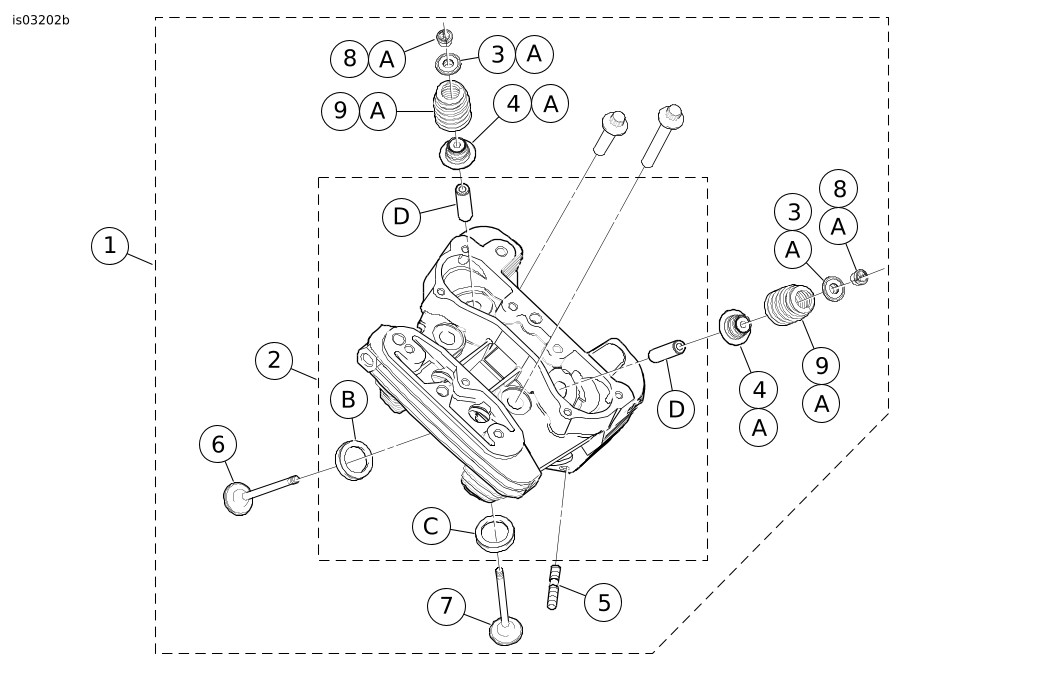

图2。 维修零件：SCREAMIN' EAGLE PRO CNC加工原装汽缸头
表1。 维修零件：SCREAMIN' EAGLE PRO CNC加工原装汽缸头
套件
项目
描述（数量）
零件编号
套件16500013
黑色
1
前汽缸头组件
16500014
1
后汽缸头组件
16500015
2
  • 汽缸头（已加工，并且已安装项目B、C和D）
不单独出售
3
  • 上卡圈，气门弹簧（4）（仅作为项目A的组成部分提供）
不单独出售
4
  • 下卡圈和气门导管密封件，气门弹簧（4）（项目A的组成部分）
18016-03
5
  • 螺柱，排气口（4）
16715-83
6
  • 进气门（2）
18074-05A
7
  • 排气门（2）
18085-05A
8
  • 护圈，气门卡圈（8）（也包括在项目A中）
18260-02
9
  • 气门弹簧（4）（仅作为项目A的组成部分提供）
不单独出售
以下项目出厂时已安装至汽缸头，但可单独出售：
A
Screamin' Eagle气门弹簧套件
18013-03A
B
气门座，进气门
18020-83
C
气门座，排气门
18011-86
D
气门导管，进气门和排气门
16465-06
