SCREAMIN' EAGLE PRO TC 1690 CM³ (103) STAGE 2-SET
J052342010-12-03
ALGEMEEN
Setnummer
16500046
Modellen
Zie de P&A-catalogus of het gedeelte Parts and Accessories (onderdelen en accessoires) op www.harley-davidson.com (alleen Engelstalig) voor informatie over aanpassingen voor dit model.
Vereiste aanvullende onderdelen
Voor deze set moet een SE hoge flow luchtfilterset afzonderlijk worden aangeschaft. Zie SE Pro-catalogus voor de leverbare sets.
Deze set vereist tevens de afzonderlijke aanschaf van de pakkingset nokkenasservice (17045-99C) die verkrijgbaar is bij een Harley-Davidson-dealer.
De afzonderlijke aanschaf van de afstandsringset voor de nokkenas (25928-06) wordt aanbevolen. Deze set bevat vijf verschillende afstandsringen waarmee het tandwiel op de juiste manier kan worden uitgelijnd.
Zie de betreffende hoofdstukken in de servicehandleiding voor de speciale gereedschappen die nodig zijn voor het monteren van deze set.
Voor een correcte montage van deze set is het tevens vereist dat de ECM met behulp van de EFI Race Tuner-set gekalibreerd wordt. Raadpleeg de Screamin' Eagle Pro-catalogus of neem contact op met een Harley-Davidson-dealer.
Het wordt aangeraden dat 103 CI-motoren en groter een decompressiesysteem gebruiken. Zie de SE Pro catalogus voor betreffende onderdelen en gereedschappen.
WAARSCHUWINGDe veiligheid van de berijder en de passagier is afhankelijk van de correcte montage van deze set. Volg de juiste stappen uit de servicehandleiding. Als u niet zeker weet of u de procedure correct kunt uitvoeren of als u niet beschikt over het juiste gereedschap, laat de installatie dan over aan een Harley-Davidson-dealer. Incorrecte montage van deze set kan ernstig of dodelijk letsel tot gevolg hebben. (00333b)
OPMERKING
In dit instructieblad wordt verwezen naar informatie in de servicehandleiding. Voor deze installatie is een servicehandleiding voor uw model motorfiets vereist. Deze is verkrijgbaar bij een Harley-Davidson-dealer.
Setinhoud
OPMERKING
Het installeren van deze set door een erkende Harley-Davidson-dealer zal geen effect hebben op uw beperkte garantie.
De ombouwset is alleen bedoeld voor hoge-prestatietoepassingen. Deze set voor het verbeteren van de prestaties van de motor is wettelijk goedgekeurd voor verkoop of gebruik in Californië op motorvoertuigen met beperkte uitstoot.
VERWIJDEREN
Gereedmaken voor onderhoud
| 1. | Plaats de motorfiets op een geschikte hefinrichting. OPMERKING Als de motorfiets is uitgerust met het Harley-Davidson Smart-alarmsysteem, raadpleegt u de gebruikershandleiding voor instructies om het buiten werking te stellen. | |
| 2. | Verwijder het zadel volgens de instructies in de servicehandleiding. | |
| WAARSCHUWING Tijdens het uitvoeren van servicewerkzaamheden aan het brandstofsysteem is roken verboden en zijn open vuren en vonken in de nabijheid niet toegestaan. Benzine is uitermate ontvlambaar en zeer explosief, wat ernstig of dodelijk letsel tot gevolg kan hebben. (00330a) | ||
| 3. | Verwijder de brandstoftank volgens de instructies in de servicehandleiding. | |
| 4. | Verwijder de hoofdzekering. Raadpleeg de servicehandleiding voor uw model motorfiets. |
Verwijderen van de motoronderdelen
- Verwijder het aanwezige luchtfilter. Zie LUCHTFILTER VERWIJDEREN in de servicehandleiding.
- Verwijder het aanwezige uitlaatsysteem. Zie UITLAATSYSTEEM VERWIJDEREN in de servicehandleiding.
- Demonteer het bovenste deel van de motor en de nokkenasplaat. Raadpleeg hiervoor het betreffende hoofdstuk MOTORBLOK in de servicehandleiding.
- Verwijder de aanwezige membraanveer van de koppeling. Zie KOPPELING VERWIJDEREN in de servicehandleiding.
INSTALLEREN
Installeren van de motor- en koppelingsonderdelen
- Zie Afbeelding 3. Controleer de naaldlagers (7) van de nokkenas en vervang deze indien nodig.
- Zie Afbeelding 1 t/m Afbeelding 3. Monteer de nokkenassen in de nokkenasplaat en het bovenblok van de motor met de onderdelen uit de set. Raadpleeg hiervoor het betreffende hoofdstuk MOTOR in de servicehandleiding.
- Installeer de membraanveer uit de set op de koppeling. Zie KOPPELING INSTALLEREN in de servicehandleiding.
- Installeer het uitlaatsysteem. Zie UITLAATSYSTEEM INSTALLEREN in de servicehandleiding.
- Installeer het luchtfilter. Zie LUCHTFILTER INSTALLEREN in de servicehandleiding.
Eindmontage
| 1. | Installeer de hoofdzekering. Raadpleeg de servicehandleiding voor uw model motorfiets. | |
| 2. | Installeer de brandstoftank volgens de instructies in de servicehandleiding. | |
| 3. | Installeer het zadel volgens de instructies in de servicehandleiding. | |
| WAARSCHUWING Trek het zadel na de montage even omhoog om er zeker van te zijn dat het in de positie is vergrendeld. Tijdens het rijden kan een loszittend zadel verschuiven, waardoor men de controle over de motorfiets kan verliezen met mogelijk ernstig of dodelijk letsel tot gevolg. (00070b) MEDEDELING De ECM moet na de montage van deze set opnieuw worden gekalibreerd. Als de ECM niet opnieuw gekalibreerd wordt, kan dit ernstige schade toebrengen aan het motorblok. (00399b) | ||
| 4. | Download de nieuwe ECM-kalibratie met behulp van de Digital Technician™ bij een Harley-Davidson-dealer. | |
| 5. | Start de motor en laat hem draaien. Herhaal dit meerdere keren om ervoor te zorgen dat de motor goed werkt. |
Bediening
Zie REGELS BIJ INRIJDEN in de gebruikershandleiding voor instructies voor het inrijden van de motorfiets.
SERVICEONDERDELEN

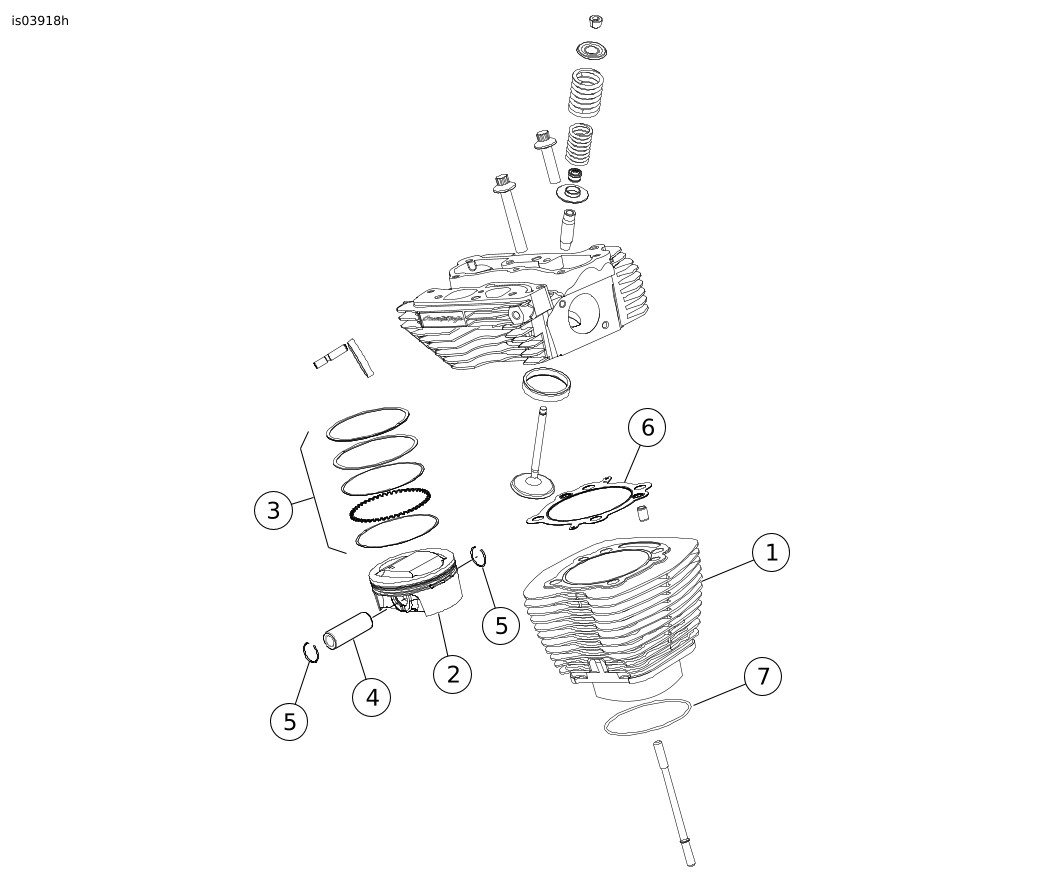

Afbeelding 1. Serviceonderdelen: Screamin' Eagle Pro TC 1690 cm³ (103) Stage 2-set
Tabel 1. Serviceonderdelentabel: Screamin' Eagle Pro TC 1690 cm³ (103) Stage 2-set
Item | Beschrijving (aantal) | Onderdeelnummer | Item | Beschrijving (aantal) | Onderdeelnummer | |
|---|---|---|---|---|---|---|
1 | Cilinders (diameter 3,875 inch), zwart, niet-gemarkeerd (2) | 16800001 | 5 | Zuigerpen met circlip (4) | 22097-99 | |
2 | Zuiger (2) | Niet afzonderlijk verkrijgbaar | 6 | Pakking, cilinderkop (2) | 16787-99 | |
3 | Zuigerveerset (2) | 22457-10 | 7 | O-ring, cilinderbasis (2) | 11256 | |
4 | Zuigerpen (2) | 22455-03 | Aantekeningen: Cilinder-zuigerset (16800003), bevat items 1 t/m 5. | |||
Afbeelding 2. Serviceonderdelen: Screamin' Eagle Pro TC 1690 cm³ (103) Stage 2-set
Tabel 2. Serviceonderdelen: Screamin' Eagle Pro TC 1690 cm³ (103) Stage 2-upgradeset
Item | Beschrijving (aantal) | Onderdeelnummer | Item | Beschrijving (aantal) | Onderdeelnummer | |
|---|---|---|---|---|---|---|
1 | Pakking, onderzijde tuimelaardeksel (2) | 16719-99A | 9 | Carterontluchting (2) | 17025-03A | |
2 | Pakking, bovenzijde tuimelaardeksel (2) | 17386-99A | 10 | Keerschot (2) | 26500002 | |
3 | Pakking, klepstoterkap (2) | 18635-99B | 11 | Keerring, EFI-inlaat (2) (niet afgebeeld) | 29995-86B | |
4 | O-ring, middelste afdekking klepstoterstang (4) | 11132A | 12 | Keerring, MAP-sensor (niet afgebeeld) | 11291 | |
5 | O-ring, onderste afdekking klepstoterstang (4) | 11145A | 13 | Set Perfect Fit-stoterstangen (+0,76 mm (0,030 in)) | 18401-03 | |
6 | O-ring, bovenste afdekking klepstoterstang (4) | 11293 | 14 | Veer, koppelingsmembraan (niet afgebeeld) | 37951-98 | |
7 | O-ring, tuimelaararmsteun (2) | 11270 | ||||
8 | Ontluchtingsbout (4) | 4400 | Aantekeningen: Carterontluchting (17025-03A), bevat items 8 t/m 10. Items 1 t/m 13 zitten in de revisieset voor het bovenste deel (17052-99C) en items 6 en 7, Afbeelding 1. | |||
Afbeelding 3. Serviceonderdelen: Screamin' Eagle Pro TC 1690 cm³ (103) Stage 2-set
Tabel 3. Serviceonderdelen: Screamin' Eagle Pro TC 1690 cm³ (103) Stage 2-upgradeset
Item | Beschrijving (aantal) | Onderdeelnummer |
|---|---|---|
1 | Pakking, nokkenaskap | 25244-99A |
2 | Onderlegring | Niet afzonderlijk verkrijgbaar |
3 | Dopbout, geflensd | Niet afzonderlijk verkrijgbaar |
4 | Sluitring | 11461 |
5 | Nokkenas, voor, SE-255 | Niet afzonderlijk verkrijgbaar |
6 | Nokkenas, achter, SE-255 | Niet afzonderlijk verkrijgbaar |
7 | Lager, naald (2) (moet indien nodig afzonderlijk worden aangeschaft) | 9215 |
8 | O-ring, tussen oliepomp en nokkenasplaat | 11293 |
9 | O-ring, tussen nokkenasplaat en carter (2) | 11301 |
Aantekeningen: De bevestigingsset voor de nokkenaandrijving (25566-06) bevat items 2 en 3. Items 1, 4, 8 en 9 zitten in de pakkingset nokkenasaandrijving (17045-99C). Items 5 en 6 zitten in de nokkenset (25638-07). | ||
