SCREAMIN' EAGLE PRO TC 103立方英寸（1690立方厘米）第2阶段套件

J052352010-11-09

概述

套件编号

92500003

车型

关于车型配件信息，参见P&A Retail Catalog（P&A零售目录）或www.harley-davidson.com上的Parts and Accessories（零件与附件）部分（仅英文）。

需要的附加零件

安装此套件需要单独购买SE大流量空气滤清器套件。参见SE Pro目录了解可用套件。

推荐单独购买凸轮隔块套件（25928-06）。此套件包括五种不同的隔块，可实现正确链轮对准。

参见维修手册中的相关部分了解安装此套件所需要的专用工具。

正确安装此套件还需要使用EFI赛车调节器套件进行ECM重新校准。参阅Screamin' Eagle Pro目录或咨询哈雷戴维森经销商。

警告

骑手和乘客的安全取决于此套件的正确安装。采用相关维修手册程序。如果您没有能力执行此程序或者没有正确的工具，可请哈雷戴维森经销商执行此安装。此套件安装不当可能造成死亡或重伤。 (00333b)

注意

此说明书引用了维修手册信息。此安装需要您的摩托车车型维修手册，该手册在哈雷戴维森经销商处有售。

套件内容

参见图1至图2以及表1至表2.

注意

此套件旨在仅用于高性能或赛车应用，不得合法销售、不得在污染受控机动车辆上使用。此套件有可能缩短车辆有限保修或造成车辆有限保修失效。发动机相关高性能零件仅供经验丰富的骑手使用。

拆卸

维修准备工作

1.	将摩托车放在适当的千斤顶上。注意如果车辆配备哈雷戴维森智能防盗系统，参见车主手册中的说明解除系统设防。
2.	根据维修手册中的说明拆下座椅。
	警告在维修燃油系统时，不得吸烟，周围不允许有明火或火星。汽油极易燃、易爆，可造成死亡或重伤。 (00330a)
3.	根据维修手册中的说明拆下燃油箱。
4.	拆下主保险丝。参阅针对您摩托车的维修手册。

拆卸发动机部件

注意

拆下原厂推杆时，不要使用能产生金属碎屑的方法切断推杆，这样会导致碎屑掉入发动机中（例如使用钢锯或电磨）并造成严重损坏。

安装

安装发动机和离合器部件

最终组装

1.	安装主保险丝。参阅针对您摩托车的维修手册。
2.	根据维修手册中的说明安装燃油箱。
3.	根据维修手册中的说明安装座椅。
	警告安装座椅之后，向上拉动座椅，确保其锁定到位。骑行时，座椅松动会导致失控，可能造成死亡或重伤。 (00070b) 通告安装此套件时必须重新校准ECM。未正确重新校准ECM可导致发动机严重损坏。 (00399b)
4.	使用EFI赛车调节器套件和套件中提供的接口盒下载新ECM校准。参阅Screamin' Eagle Pro目录或咨询哈雷戴维森经销商。
5.	启动并运行发动机。重复几次，确认其运行正常。

操作

参阅车主手册中的磨合骑行规则了解摩托车磨合说明。

维修零件

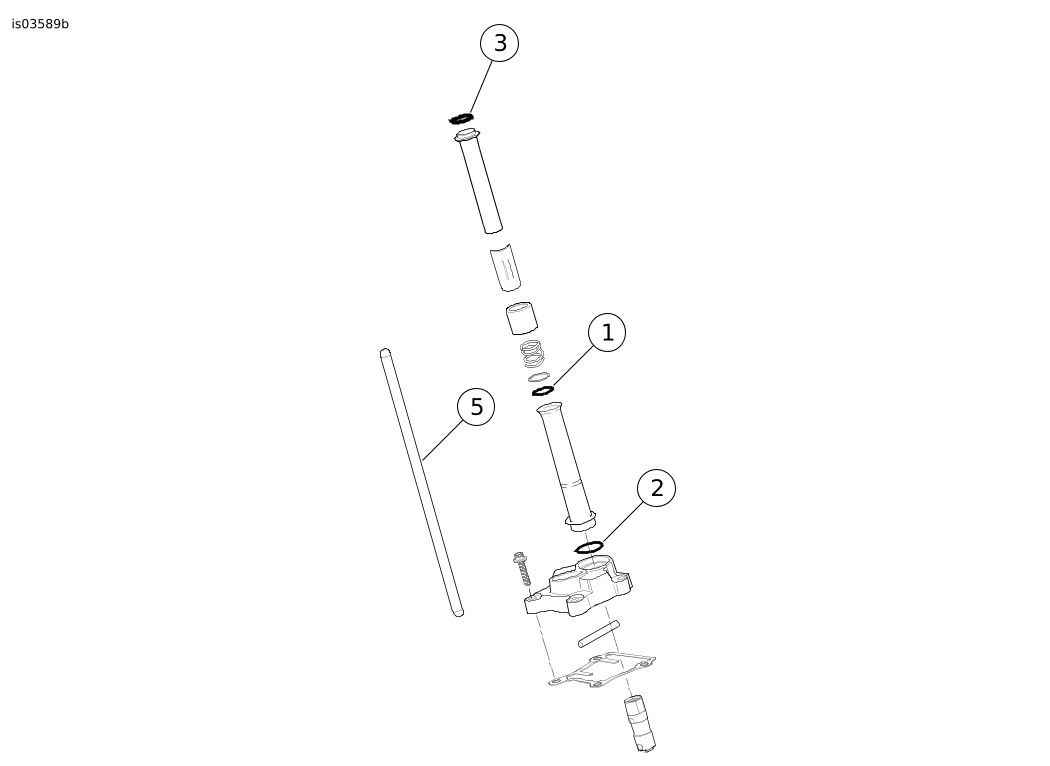

图1。维修零件：Screamin' Eagle Pro TC 103立方英寸（1690立方厘米）第2阶段套件

表1。维修零件表：Screamin' Eagle PRO TC 103立方英寸（1690立方厘米）第2阶段套件

项目	描述（数量）	零件编号	项目	描述（数量）	零件编号
1	中部推杆罩O形环（4）	11132A	4	离合器膜片弹簧（未显示）	37951-98
2	下部推杆罩O形环（4）	11145A	5	推杆套件	17997-99A
3	上部推杆罩O形环（4）	11293	注：项目1至3包括在快速安装推杆套件（17997-99A）中。

图2。维修零件：Screamin' Eagle Pro TC 110立方英寸（1800立方厘米）第2阶段升级套件

表2。维修零件：Screamin' Eagle Pro TC 110立方英寸（1800立方厘米）第2阶段升级套件

项目	描述（数量）	零件编号
1	凸轮盖密封垫	25244-99A
2	垫圈	不单独出售
3	法兰盖螺丝	不单独出售
4	固定环	11461
5	前凸轮轴，SE-254E	不单独出售
6	后凸轮轴，SE-254E	不单独出售
7	滚针轴承（2）（如需要，则必须单独购买）	9215
8	油泵至凸轮盘O形环	11293
9	凸轮盘至曲轴箱O形环（2）	11301
10	超级调节器接口盒，（VCI）（未显示）	32109-08B
注：凸轮传动固定套件（25566-06）包括项目2和3。凸轮维修密封垫套件（17045-99D）包括项目1、4、8和9。项目5和6包括在凸轮套件（25503-10）中。
