KIT SCREAMIN’ EAGLE PRO TC 103 (1.690 CC) STAGE 2
J052352010-11-09
GENERALE
Numero kit
92500003
Modelli
Per informazioni sugli abbinamenti dei modelli, vedere il catalogo di vendita al dettaglio delle parti e accessori o la sezione Parts and Accessories (Parti e accessori) sul sito web www.harley-davidson.com (solo in inglese).
Parti supplementari necessarie
Questo kit richiede l’acquisto separato di un kit di un filtro dell’aria SE a portata elevata. Consultare il catalogo SE Pro per i kit disponibili.
Si consiglia l’acquisto separato del kit distanziale dell’albero a camme (25928-06). Questo kit contiene cinque differenti distanziali in modo da ottenere il corretto allineamento dell’ingranaggio.
Per gli attrezzi speciali necessari all’installazione di questo kit, vedere le sezioni relative nel manuale di manutenzione.
L’installazione corretta di questo kit richiede anche la ricalibrazione dell’ECM mediante il kit di messa a punto EFI Race Tuner. Vedere il catalogo Screamin’ Eagle Pro o rivolgersi a un concessionario Harley-Davidson.
AVVERTENZALa sicurezza del pilota e del passeggero dipende dalla corretta installazione di questo kit. Attenersi alle procedure appropriate illustrate nel manuale di manutenzione. Se non si è in grado di eseguire la procedura o non si dispone degli attrezzi adeguati, rivolgersi a un concessionario Harley-Davidson per l’installazione. Un’installazione non corretta di questo kit può causare lesioni gravi o mortali. (00333b)
NOTA
Questo foglio di istruzioni fa riferimento alle informazioni contenute nel manuale di manutenzione. Per questa installazione è necessario disporre del manuale di manutenzione del proprio modello di motocicletta, disponibile presso i concessionari Harley-Davidson.
Contenuto del kit
NOTA
Questo kit è destinato solo alle applicazioni sportive o da competizione e il suo uso o la sua vendita sono illegali sui veicoli con controllo delle emissioni di scarico. Questo kit può ridurre o annullare la garanzia limitata del veicolo. Le parti alte prestazioni relative al motore sono destinate esclusivamente a piloti esperti.
RIMOZIONE
Preparazione per la manutenzione
| 1. | Collocare la motocicletta su un cavalletto adatto. NOTA Se il veicolo è dotato di sistema di sicurezza Smart Harley-Davidson, vedere le istruzioni di disattivazione riportate sul Manuale d’uso. | |
| 2. | Rimuovere la sella seguendo le istruzioni riportate nel manuale di manutenzione. | |
| AVVERTENZA Durante la manutenzione dell’impianto di alimentazione, non fumare né generare scintille o fiamme libere nelle vicinanze. La benzina è estremamente infiammabile e altamente esplosiva e l’inosservanza di misure di sicurezza adeguate può causare lesioni gravi o mortali. (00330a) | ||
| 3. | Rimuovere il serbatoio del combustibile seguendo le istruzioni riportate nel manuale di manutenzione. | |
| 4. | rimuovere il fusibile principale. Vedere il manuale di manutenzione per la propria motocicletta. |
Rimozione dei componenti del motore
- Rimuovere il filtro dell’aria esistente. Vedere RIMOZIONE DEL FILTRO DELL’ARIA nel manuale di manutenzione.
- Rimuovere l’impianto di scarico esistente. Vedere RIMOZIONE DELL’IMPIANTO DI SCARICO nel manuale di manutenzione.
- Rimuovere le aste di serie usando un tagliabulloni.
- Rimuovere il gruppo della piastra per la camma. Consultare le sezioni relative al MOTORE nel manuale di manutenzione.
- Rimuovere la molla a diaframma della frizione esistente. Vedere RIMOZIONE DELLA FRIZIONE nel manuale di manutenzione.
NOTA
Quando si rimuovono le aste di serie, non tagliarle con un utensile (come un seghetto o una fresatrice per stampi) che crei detriti metallici, in quanto potrebbero finire nel motore e provocare gravi danni.
INSTALLAZIONE
Installazione dei componenti del motore e della frizione
- Vedere Figura 2. Controllare i cuscinetti a rullini dell’albero a camme (7) e sostituirli se necessario.
- Montare le camme nella piastra per la camma. Consultare le sezioni relative al MOTORE nel manuale di manutenzione.
- Installare la molla a diaframma della frizione presa dal kit. Vedere INSTALLAZIONE DELLA FRIZIONE nel manuale di manutenzione.
- Installare l’impianto di scarico. Vedere INSTALLAZIONE DELL’IMPIANTO DI SCARICO nel manuale di manutenzione.
- Installare il gruppo del filtro dell’aria. Vedere INSTALLAZIONE DEL FILTRO DELL’ARIA nel manuale di manutenzione.
Montaggio finale
| 1. | Installare il fusibile principale. Vedere il manuale di manutenzione per la propria motocicletta. | |
| 2. | Installare il serbatoio del combustibile seguendo le istruzioni riportate nel manuale di manutenzione. | |
| 3. | Installare la sella seguendo le istruzioni riportate nel manuale di manutenzione. | |
| AVVERTENZA Dopo aver installato la sella, tirarla verso l’alto per verificare che sia bloccata in posizione. Quando si viaggia in motocicletta, una sella allentata può scivolare, facendo perdere il controllo del mezzo, con pericolo di lesioni gravi o mortali. (00070b) AVVISO Installando questo kit occorre ricalibrare l’ECM. Omettendo di ricalibrare correttamente l’ECM, si possono causare gravi danni al motore. (00399b) | ||
| 4. | Scaricare la nuova calibrazione dell’ECM usando il kit Race Tuner EFI e l’Interface Box fornito con il kit. Vedere il catalogo Screamin’ Eagle Pro o rivolgersi a un concessionario Harley-Davidson. | |
| 5. | Avviare e far funzionare il motore. Ripetere diverse volte per verificare che funzioni correttamente. |
Funzionamento
Per istruzioni relative al rodaggio della motocicletta, vedere le REGOLE PER IL RODAGGIO nel manuale d’uso.
PARTI DI RICAMBIO

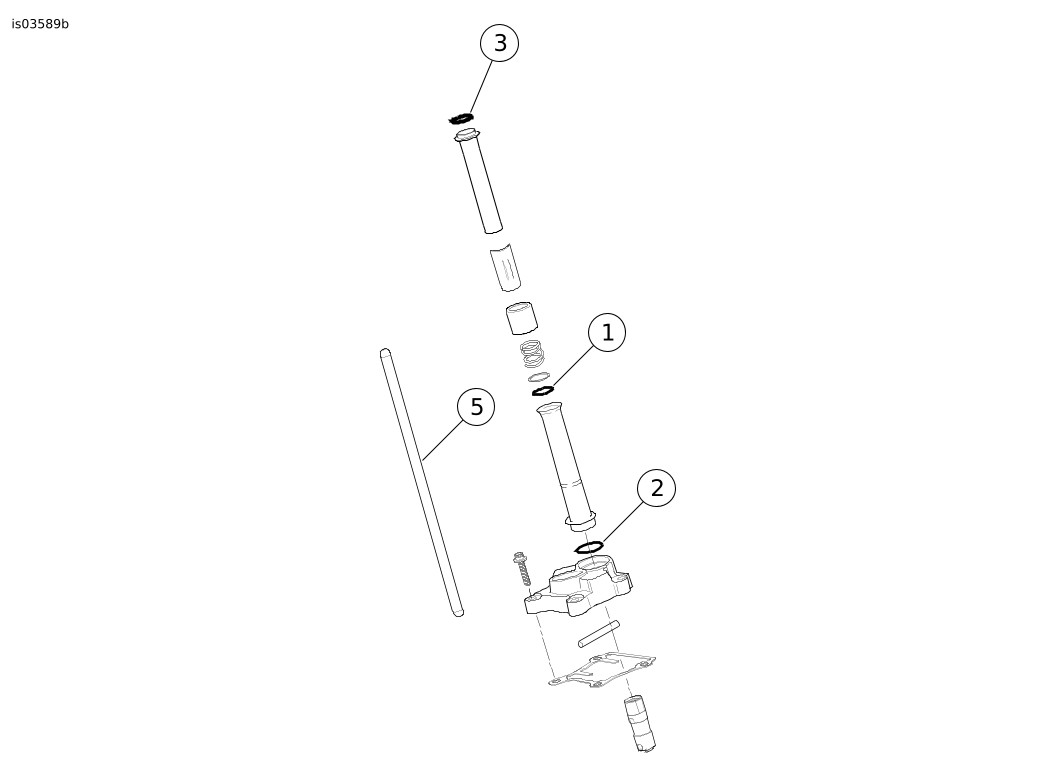

Figura 1. Parti di ricambio: Kit Screamin’ Eagle Pro TC 103 (1690 cc) Stage 2
Tabella 1. Tabella delle parti di ricambio: Kit Screamin’ Eagle Pro TC 103 (1690 cc) Stage 2
Articolo | Descrizione (quantità) | Numero codice | Articolo | Descrizione (quantità) | Numero codice | |
|---|---|---|---|---|---|---|
1 | Anello di tenuta O-ring, coperchio intermedio delle aste delle punterie (4) | 11132A | 4 | Molla a diaframma, frizione (non illustrata) | 37951-98 | |
2 | Anello di tenuta O-ring, coperchio inferiore delle aste delle punterie (4) | 11145A | 5 | Kit aste | 17997-99A | |
3 | Anello di tenuta O-ring, coperchio superiore delle aste delle punterie (4) | 11293 | Note: Gli articoli da 1 a 3 sono inclusi nel kit di installazione rapida aste, codice n. 17997-99A. | |||
Figura 2. Parti di ricambio: Kit Upgrade Screamin’ Eagle Pro TC 110 (1800 cc) Stage 2
Tabella 2. Parti di ricambio: Kit Upgrade Screamin’ Eagle Pro TC 110 (1800 cc) Stage 2
Articolo | Descrizione (quantità) | Numero codice |
|---|---|---|
1 | Guarnizione, coperchio degli alberi a camme | 25244-99A |
2 | Rondella | Parte non venduta separatamente |
3 | Vite, flangiata | Parte non venduta separatamente |
4 | Anello di ritegno | 11461 |
5 | Albero a camme, anteriore, SE-254E | Parte non venduta separatamente |
6 | Albero a camme, posteriore, SE-254E | Parte non venduta separatamente |
7 | Cuscinetto, a rullini (2) (da acquistare a parte, se necessario) | 9215 |
8 | Anello di tenuta O-ring, tra pompa dell’olio e piastra degli alberi a camme | 11293 |
9 | Anello di tenuta O-ring, tra piastra degli alberi a camme e basamento (2) | 11301 |
10 | Scatola di interfaccia, (VCI), Super Tuner (non mostrata) | 32109-08B |
Note: il kit di fissaggio della trasmissione degli alberi a camme (25566-06) include gli elementi 2 e 3. Gli elementi 1, 4, 8 e 9 sono inclusi nel kit guarnizione per la manutenzione degli alberi a camme (17045-99D). Gli elementi 5 e 6 sono disponibili nel kit delle camme (25503-10). | ||
