SCREAMIN' EAGLE PRO TC 103 (1690 CC)ステージ2キット
J052352010-11-09
概要
キット番号
92500003
モデル
モデルの備品に関する情報は、最新の純正P&Aカタログをご参照ください。または、最寄りのハーレーダビッドソン ジャパン正規販売網店にお問い合わせください。
装着に必要となる追加パーツ
このキットを取り付けるにはSEハイフローエアクリーナーキットを別途購入する必要があります。入手可能なキットについては、SE Proのカタログをご参照ください。
カムスペーサーキット(25928-06)の別途購入を推奨します。このキットには、正しいスプロケット配置のための5種類のスペーサーが含まれています。
このキットの取り付けに必要な特殊工具については、サービスマニュアルの該当する項目を参照してください。
また、このキットの正しい取り付けには、EFIレースチューナーキットを使ったECM (電子制御モジュール)の再キャリブレーションが必要です。Screamin' Eagle Proのカタログをご覧になるか、ハーレーダビッドソン ジャパン正規販売網店にお問い合わせください。
警告
ライダーおよびパッセンジャーの安全を守るため、キットは正しく装着してください。 サービスマニュアルを参照しながら、適切な手順に従ってください。 自分で作業を行うことが難しい場合、または適切な工具を持っていない場合は、最寄りのハーレーダビッドソン正規販売網店に取り付けを依頼してください。 本キットを正しく取り付けないと死亡したり重傷を負うおそれがあります。 (00333b)
注記
この取り扱い説明書はサービスマニュアルの記載情報の参照を必要としています。このキットを取り付ける際は、お持ちの車両モデルのサービスマニュアルが別途必要です。サービスマニュアルは最寄りのハーレーダビッドソン ジャパン正規販売網店でお買い求めいただけます。
キット内容
「図1」から「図2」、および「表1」から「表2」を参照してください。
注記
このキットは、ハイパフォーマンスやレーシング用であり、エコカーへの販売や使用は法律で禁止されています。このキットの取り付けにより、車体の保証が無効になる場合や、保証内容が制限される場合があります。エンジン関連性能向上パーツは、経験豊富なライダーのみを対象にしています。
取り外し
作業準備
1. 適切なリフトに車体を設置してください。
注記
ハーレーダビッドソンスマートセキュリティシステムを装着しているバイクは、オーナーズマニュアルを参照してシステムを解除してください。
2. サービスマニュアルの説明に従ってシートを取り外します。
警告
フューエルシステムを取り扱う際は、喫煙したり、そばで火や火花の元となるものを使用したりしないでください。 ガソリンは可燃性、起爆性が非常に高いため、死亡事故または重傷事故につながるおそれがあります。 (00330a)
3. サービスマニュアルの説明に従ってフューエルタンクを取り外します。
4. メインヒューズを取り外します。お持ちのバイクのサービスマニュアルを参照してください。
エンジンコンポーネントの取り外し
  1. 既装着のエアクリーナーアッセンブリーを取り外します。サービスマニュアルのエアクリーナーの取り外しを参照してください。
  2. 既装着のイグゾーストシステムを取り外します。サービスマニュアルの「エキゾーストシステムの取り外し」の項を参照してください。
    3. 注記
    既装着プッシュロッドを外す際、金属片が生じるような方法(弓のこ、ダイグラインダー等)でプッシュロッドをカットしないでください。金属片がエンジン内に入り込み、深刻な損傷をもたらすおそれがあります。
  3. ボルトカッターを使って既装着プッシュロッドを取り外す。
  4. カムプレートアッセンブリーを取り外す。サービスマニュアルの該当する「エンジン」の項を参照してください。
  5. 既存のクラッチダイアフラムスプリングを取り外します。サービスマニュアルのクラッチの取り外しを参照してください。
取り付け
エンジンとクラッチコンポーネントの取り付け
  1. 「図2」を参照してください。カムシャフトニードルのベアリング(7)を調べ、必要に応じて交換してください。
  2. カムをカムプレートに組み付ける。サービスマニュアルの該当する「エンジン」の項を参照してください。
  3. キットに入っているクラッチダイアフラムスプリングを取り付けます。サービスマニュアルのクラッチの取り付けを参照してください。
  4. エキゾーストシステムを取り付けます。サービスマニュアルのイグゾーストシステムの取り付けセクションを参照してください。
  5. エアクリーナーアッセンブリーを取り付けます。サービスマニュアルのエアクリーナーの取り付けセクションを参照してください。
最終組立作業
1. メインヒューズを取り付けます。お持ちのバイクのサービスマニュアルを参照してください。
2. サービスマニュアルの説明に従ってフューエルタンクを取り付けます。
3. サービスマニュアルの説明に従ってシートを取り付けます。
警告
シートを装着したらシートを上に引っ張り、所定の位置にロックされていることを確認します。 シートが緩んでいると、走行中に動いて制御不能となり、死亡したり重傷を負うおそれがあります。 (00070b)
ご注意
このキットを取り付ける際には必ずECM (電子制御モジュール)を再調整する必要があります。 ECMの再調整が適切に行われないと、エンジンに深刻なダメージを与えるおそれがあります。 (00399b)
4. キットに含まれているEFIレースチューナーキットおよびインターフェースボックスを使用して、新しいECM (電子制御モジュール)キャリブレーションをダウンロードします。Screamin' Eagle Proのカタログをご覧になるか、ハーレーダビッドソン ジャパン正規販売網店にお問い合わせください。
5. エンジンを始動させます。数回繰り返して正常に作動するか確認します。
操作
ならし運転の説明と手順については、オーナーズマニュアルのならし運転のルールのセクションを参照してください。
交換用パーツ

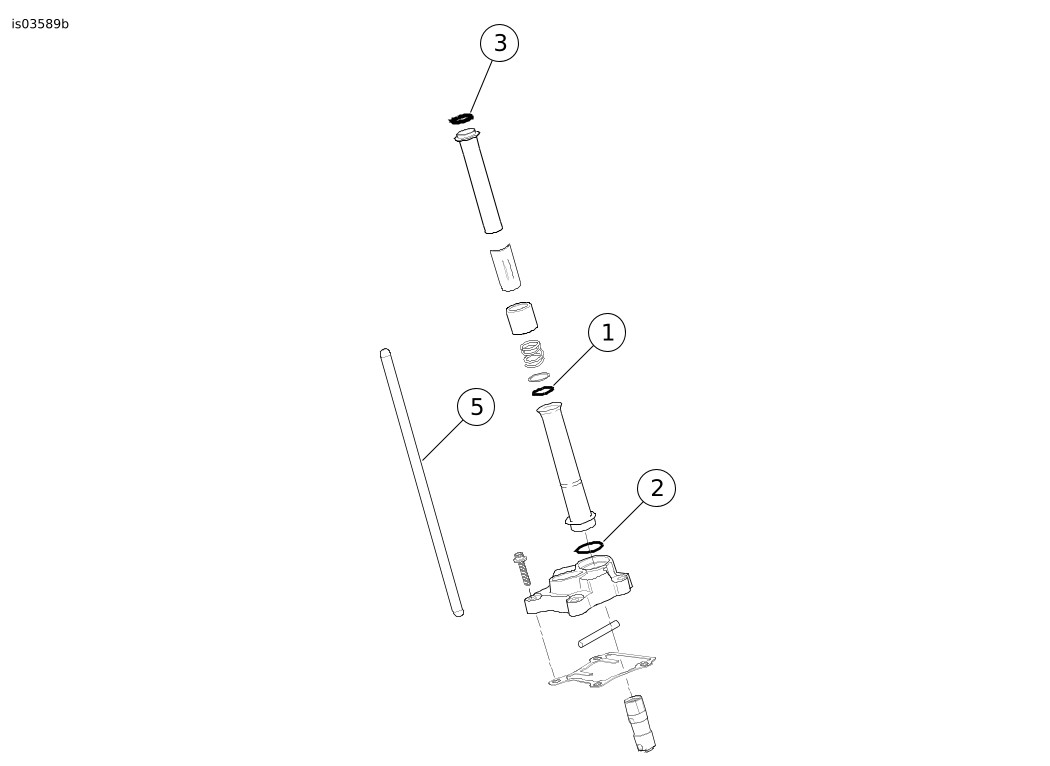

図1。 交換用パーツ:Screamin' Eagle Pro TC 103 (1690 cc)ステージ2キット
表1。 交換用パーツ表:Screamin' Eagle Pro TC 103 (1690 cc)ステージ2キット
品目
詳細(数量)
部品番号
品目
詳細(数量)
部品番号
1
Oリング、ミドルプッシュロッドカバー(4)
11132A
4
スプリング、クラッチダイアフラム(非表記)
37951-98
2
Oリング、ロアプッシュロッドカバー(4)
11145A
5
プッシュロッドキット
17997-99A
3
Oリング、アッパープッシュロッドカバー(4)
11293
注記:アイテム1 ～ 3はクイックインストールプッシュロッドキット(17997-99A)に含まれています。
図2。 交換用パーツ:Screamin' Eagle Pro TC 110 (1800 cc)ステージ2アップグレードキット
表2。 交換用パーツ:Screamin' Eagle Pro TC 110 (1800 cc)ステージ2アップグレードキット
品目
詳細(数量)
部品番号
1
ガスケット、カムカバー
25244-99A
2
ワッシャー
単品販売なし
3
キャップスクリュー、フランジ
単品販売なし
4
リテーニングリング
11461
5
カムシャフト、フロント、SE-254E
単品販売なし
6
カムシャフト、リア、SE-254E
単品販売なし
7
ベアリング、ニードル(2) (必要な場合は別途購入)
9215
8
Oリング、オイルポンプからカムプレート
11293
9
Oリング、カムプレートからクランクケース(2)
11301
10
インターフェースボックス(VCI)スーパーチューナー(非表記)
32109-08B
注記:Cam Drive Retention Kit (カムドライブリテンションキット) (25566-06)には、2と3が含まれています。品目1、4、8 および9 はカムサービスガスケットキット(17045-99D)に付属します。品目5と6はCam Kit (カムキット) (25503-10)に付属します。
