KIT STAGE 2 SCREAMIN’ EAGLE PRO TC 103 (1690 CC)
J052352010-11-09
GENERALIDADES
Número de kit
92500003
Modelos
Para obtener información sobre la adaptación a los diferentes modelos, vea el catálogo de venta al detalle de P&A (piezas y accesorios) o la sección Piezas y accesorios en www.harley-davidson.com (inglés solamente).
Piezas adicionales necesarias
Este kit requiere la compra por separado del kit de depurador de aire de flujo alto SE. Vea el catálogo SE Pro para conocer los kits disponibles.
Se recomienda la compra por separado del kit espaciador de levas (25928-06). Este kit contiene cinco espaciadores diferentes para lograr la correcta alineación de la rueda dentada.
Vea las herramientas especiales necesarias para instalar este kit en las secciones correspondientes en el Manual de servicio.
La instalación correcta de este kit también requiere la recalibración del ECM usando el kit de afinador para competencias EFI. Consulte el catálogo Screamin’ Eagle Pro o comuníquese con un concesionario Harley-Davidson.
ADVERTENCIA
La seguridad del motociclista y del pasajero dependen de la instalación correcta de este kit. Use los procedimientos correspondientes en el Manual de servicio. Si el procedimiento no está dentro de sus capacidades o no tiene las herramientas correctas, pida a un concesionario Harley-Davidson que realice la instalación. La instalación incorrecta de este kit podría causar la muerte o lesiones graves. (00333b)
NOTA
En esta hoja de instrucciones se hace referencia a la información del Manual de servicio. Para esta instalación se requiere un Manual de servicio para su modelo de motocicleta, el cual está disponible en un concesionario Harley-Davidson.
Contenido del kit
NOTA
Este kit está diseñado solamente para aplicaciones de alto rendimiento o para competencia y su venta o uso en vehículos motorizados con control de contaminación es contra la ley. Este kit puede reducir o anular la garantía limitada del vehículo. Las piezas funcionales relacionadas con el motor son diseñadas para el motociclista con experiencia solamente.
EXTRACCIÓN
Preparación para el servicio
1. Coloque la motocicleta en un dispositivo de elevación adecuado.
NOTA
Si el vehículo está equipado con un sistema de seguridad Smart Harley-Davidson, ver las instrucciones del Manual del propietario para desactivar el sistema.
2. Extraiga el asiento de acuerdo con las instrucciones en el Manual de servicio.
ADVERTENCIA
Cuando se realice alguna reparación en el sistema de combustible, no fume ni permita la cercanía de llamas descubiertas o chispas. La gasolina es extremadamente inflamable y muy explosiva, por lo que puede provocar lesiones graves o incluso la muerte. (00330a)
3. Extraiga el tanque de combustible de acuerdo con las instrucciones en el Manual de servicio.
4. Quite el fusible principal. Vea el Manual de servicio para su motocicleta.
Extracción de los componentes del motor
  1. Quite el conjunto del depurador de aire existente. Vea EXTRACCIÓN DEL DEPURADOR DE AIRE en el Manual de servicio.
  2. Extraiga el sistema de escape existente. Vea EXTRACCIÓN DEL SISTEMA DE ESCAPE en el Manual de servicio.
  3. NOTA
    Cuando extraiga las varillas de empuje de fábrica no corte las varillas de empuje con un método que produzca desechos metálicos que puedan terminar dentro del motor (como una sierra para metales o un esmeril recto) y causar daños graves.
  4. Extraiga las varillas de empuje de fábrica usando un cortador de pernos.
  5. Extraiga el montaje de la placa de levas. Vea las secciones correspondientes del MOTOR en el Manual de servicio.
  6. Extraiga el resorte del diafragma del embrague. Vea EXTRACCIÓN DEL EMBRAGUE en el Manual de servicio.
INSTALACIÓN
Instalación del motor y de los componentes del embrague
  1. Vea Figura 2. Inspeccione los cojinetes de agujas del árbol de levas (7) y reemplácelos si es necesario.
  2. Arme las levas en la placa de levas. Vea las secciones correspondientes del MOTOR en el Manual de servicio.
  3. Instale el resorte del diafragma del embrague del kit. Vea INSTALACIÓN DEL EMBRAGUE en el Manual de servicio.
  4. Instale el sistema de escape. Vea INSTALACIÓN DEL SISTEMA DE ESCAPE en el Manual de servicio.
  5. Instale el conjunto del depurador de aire. Vea INSTALACIÓN DEL DEPURADOR DE AIRE en el Manual de servicio.
Armado final
1. Instale el fusible principal. Vea el Manual de servicio para su motocicleta.
2. Instale el tanque de combustible de acuerdo con las instrucciones del Manual de servicio.
3. Instale el asiento de acuerdo con las instrucciones en el Manual de servicio.
ADVERTENCIA
Después de instalar el asiento, tire de este hacia arriba para comprobar que esté asegurado en su lugar. Al conducir la motocicleta, un asiento flojo podría moverse, ocasionar la pérdida del control y causar la muerte o lesiones graves. (00070b)
AVISO
Debe recalibrar el ECM al instalar este kit. No recalibrar correctamente el ECM puede causar daños graves al motor. (00399b)
4. Descargue la nueva calibración del ECM utilizando el kit de afinador para competencias EFI y la caja de interfaz suministrados con el kit. Consulte el catálogo Screamin’ Eagle Pro o comuníquese con un concesionario Harley-Davidson.
5. Arranque y haga funcionar el motor. Repita varias veces para verificar que funcione correctamente.
Funcionamiento
Para el asentamiento de la motocicleta, consultar REGLAS DE CONDUCCIÓN DURANTE EL ASENTAMIENTO en el Manual del propietario.
PIEZAS DE SERVICIO

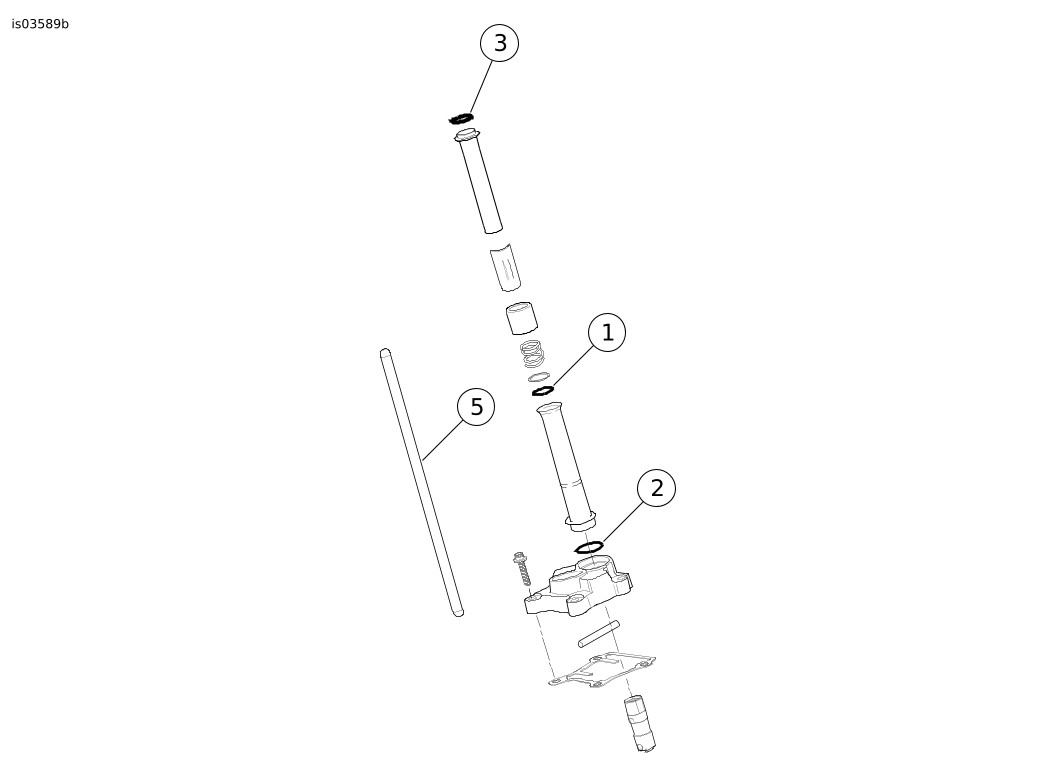

Figura 1. Piezas de servicio: Kit Stage 2 Screamin’ Eagle Pro TC 103 (1690 cc)
Tabla 1. Tabla de piezas de servicio: Kit Stage 2 Screamin' Eagle PRO TC 103 (1690 cc)
Artículo
Descripción (cantidad)
Número de pieza
Artículo
Descripción (cantidad)
Número de pieza
1
O-ring, central de la cubierta de la varilla de empuje (4)
11132A
4
Resorte, diafragma del embrague (no se muestra)
37951-98
2
O-ring, cubierta inferior de la varilla de empuje (4)
11145A
5
Kit de varillas de empuje
17997-99A
3
O-ring, cubierta superior de la varilla de empuje (4)
11293
Notas: Los artículos 1 al 3 se incluyen en el Kit de varillas de empuje de instalación rápida, 17997-99A.
Figura 2. Piezas de servicio: Kit de actualización Stage 2 Screamin’ Eagle Pro TC 1800 cc (110 pulg.)
Tabla 2. Piezas de servicio: Kit de actualización Stage 2 Screamin’ Eagle Pro TC 1800 cc (110 pulg.)
Artículo
Descripción (cantidad)
Número de pieza
1
Junta, cubierta de levas
25244-99A
2
Arandela
No se vende por separado
3
Tornillo de casquete, con reborde
No se vende por separado
4
Anillo de retención
11461
5
Árbol de levas, delantero, SE-254E
No se vende por separado
6
Árbol de levas, trasero, SE-254E
No se vende por separado
7
Cojinete, agujas (2) (debe comprarse por separado, si es necesario)
9215
8
O-ring, bomba de aceite a la placa de las levas
11293
9
O-ring, placa de las levas al cárter (2)
11301
10
Caja de interfaz, (VCI), Super Tuner (no se muestra)
32109-08B
Notas: El kit de retención de la propulsión de las levas (25566-06) incluye 2 y 3. Los artículos 1, 4, 8 y 9 se incluyen en el kit de juntas de servicio de la leva (17045-99D). Los artículos 5 y 6 están disponibles en el kit de levas (25503-10).
