BORSE PORTAPACCHI TRIKE
J051572010-06-07
GENERALITÀ
Numero kit
84031-11
Modelli
Per informazioni sugli abbinamenti dei modelli, vedere il catalogo delle parti di ricambio e accessori o la sezione Parts and Accessories (Parti e Accessori) sul sito web www.harley-davidson.com (solo in inglese).
Parti supplementari necessarie
Punta di trapano da 10,31 mm (13/32 in)
Punta di trapano da 7,14 mm (9/32 in)
Nastro per mascheratura
AVVERTENZALa sicurezza del pilota e del passeggero dipende dalla corretta installazione di questo kit. Attenersi alle procedure appropriate illustrate nel manuale di manutenzione. Se non si è in grado di eseguire la procedura o non si dispone degli attrezzi adeguati, rivolgersi a un concessionario Harley-Davidson per l’installazione. Un’installazione non corretta di questo kit può causare lesioni gravi o mortali. (00333b)
INSTALLAZIONE
- Ritagliare con attenzione le sagome in dotazione nel kit. La sagoma con la scritta “Left” dovrà essere usata sul lato sinistro della scocca per chi siede sulla Trike.
- Vedere Figura 1. Allineare il lato destro (corto) della sagoma al parafango e alla curva inferiore di contorno della scocca come mostrato in Figura 1. Fissare con del nastro adesivo la parte superiore della sagoma alla scocca. Usando un punzone per centri appuntito, marcare il centro dei due cerchi.
- Rimuovere la sagoma e collocare una striscia di nastro per mascheratura di 5 cm (2 in) sopra la zona delle punzonature per evitare che la vernice si screpoli durante l’esecuzione dei fori.
- Individuare le punzonature e con una punta di trapano da 10,31 mm (13/32 in) eseguire con attenzione due fori in corrispondenza della loro posizione. Controllare e accertarsi che le viti entrino nei fori.
- Vedere Figura 2. Installare i due punti di ancoraggio (1) sulle due viti (2), inserirli nei fori e serrare le rondelle (3) e i dadi (4).
- Collocare del nastro per mascheratura sulla scocca della Trike nella zona della staffa superiore della borsa portapacchi.
- Installare la borsa portapacchi sui punti di ancoraggio.
- Inserire il punzone attraverso l’occhiello sulla staffa di montaggio superiore e punzonare la scocca.
- Rimuovere la borsa portapacchi.
- Eseguire con il trapano un foro di 10,31 mm (13/32 in) attraverso la scocca della Trike.
- Centrare il foro sulla piastra da un quarto di giro orizzontalmente sopra il foro superiore appena eseguito ed eseguire due punzonature in corrispondenza della posizione dei dadi PEM sulla piastra.
- Eseguire due fori da 7,14 mm (9/32 in) nelle posizioni dei dadi PEM.
- Inserire la sede del prigioniero (10) nella piastra da un quarto di giro (6) facendola scorrere sopra la piastra con il lato con il filo metallico dalla parte dei dadi PEM.
- Installare la piastra da un quarto di giro con il lato piatto sulla parte inferiore della scossa e fissarla con le viti (7).
- Installare la borsa portapacchi sui punti di ancoraggio.
- Bloccare la staffa di montaggio superiore alla scocca della Trike usando il prigioniero a testa tonda (9) e la rondella (8).
- Ripetere le operazioni dal punto 2 al punto 15 per il lato opposto.
| 1 | Sagoma lato sinistro |
| 2 | Lato parafango |
| 3 | Curva inferiore del contorno della scocca |

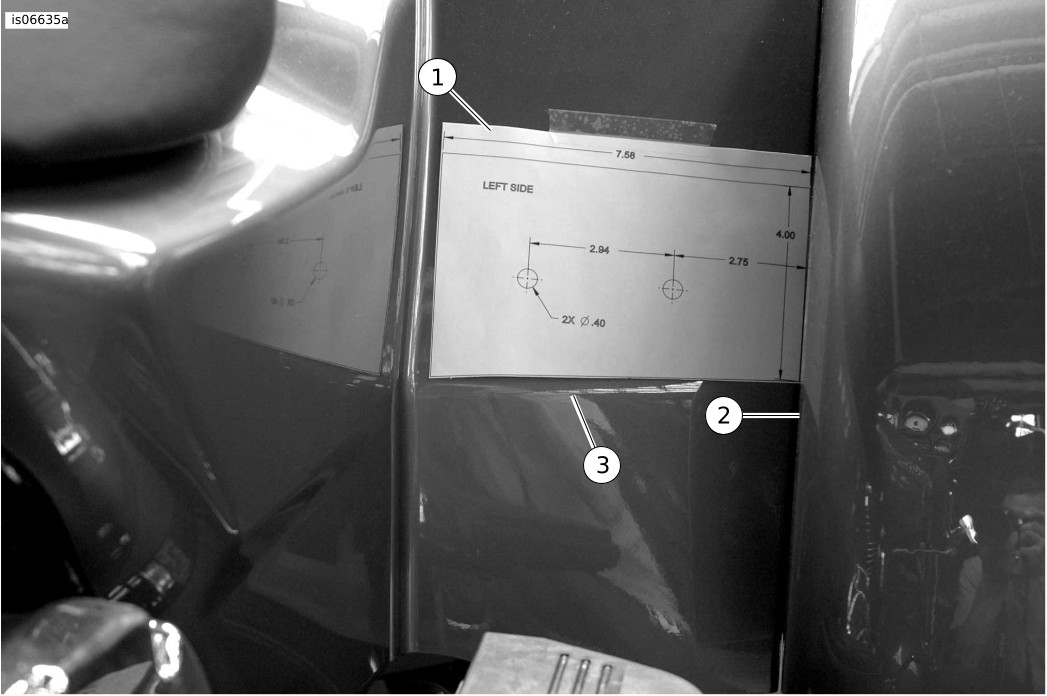

Figura 1. Maschera sulla sinistra della scocca
PARTI DI RICAMBIO

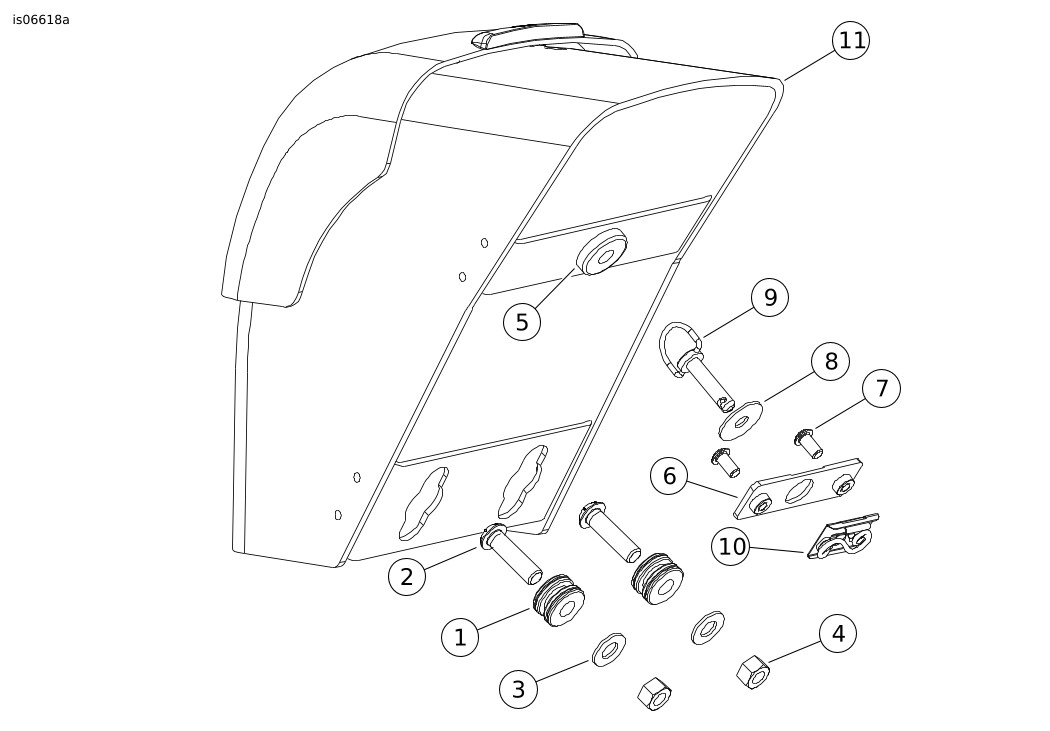

Figura 2. Parti di ricambio: Bulloneria di montaggio della borsa portapacchi Trike
Tabella 1. Parti di ricambio
Elemento | Descrizione (quantità) | Numero codice |
|---|---|---|
1 | Punto di ancoraggio, mini (2) | 53967-06 |
2 | Bullone, testa bombata ad esagono incassato, 0,375-16 x 1,375 (2) | 4103 |
3 | Rondella piatta, tipo A (2) | 6701 |
4 | Dado esagonale (2) | 7783 |
5 | Occhiello | 11464 |
6 | Piastra da un quarto di giro, con dispositivi di fissaggio PEM | Parte non venduta separatamente |
7 | Viti a testa bombata ad esagono incassato (2) | 4365 |
8 | Rondella | 6229W |
9 | Prigioniero a testa tonda | 10900002 |
10 | Sede del prigioniero | 70909-95 |
11 | Borsa portapacchi Trike, destra | 84072-11 |
12 | Borsa portapacchi Trike, sinistra | 84032-11 |
12 | Sagoma | 93300013 |
