SCREAMIN' EAGLE PRO TC 120立方英寸（1962立方厘米）转换套件
J051632010-08-24
概述
套件编号
92500001（黑色）
车型
关于车型配件信息，参见P&A Retail Catalog（P&A零售目录）或www.harley-davidson.com上的Parts and Accessories（零件与附件）部分（仅英文）。
注意
此套件无法安装到排量为2024立方厘米（110立方英寸）的CVO车型上，也无法安装到以前升级到排量为2024立方厘米（110立方英寸）发动机的所有Twin Cam车型上。
需要的附加零件
2007年款及之后的软尾车型（FXCW和FXCWC车型除外）需要使用40274-08（SE高容量补偿器套件）。FXCW和FXWC车型可继续使用原装补偿器。
每个汽缸头需要一个12毫米火花塞。推荐使用Screamin' Eagle高性能火花塞（参见Screamin' Eagle Pro目录）。
推荐单独购买凸轮隔块套件（25928-06）。此套件包括五种不同的隔块，可实现正确链轮对准。
单独购买支持190牛米（140英尺磅）扭矩的离合器套件。
推荐单独购买曲轴箱钻孔工具套件（94419-06），用来安装此高性能发动机转换套件。
注意
曲轴箱钻孔工具套件（94419-06）包括一个改制过的顶部中心螺丝（1093），可确保在安装转换套件时曲轴箱钻孔工具不会损坏。对于想使用自备钻孔夹具的人，还可以从哈雷戴维森经销商处单独购买此中心螺丝。
参见维修手册中的相关部分了解安装此套件所需要的专用工具。
正确安装此套件还需要使用EFI赛车调节器套件进行ECM重新校准。参阅Screamin' Eagle Pro目录或咨询哈雷戴维森经销商。
警告
骑手和乘客的安全取决于此套件的正确安装。 采用相关维修手册程序。 如果您没有能力执行此程序或者没有正确的工具，可请哈雷戴维森经销商执行此安装。 此套件安装不当可能造成死亡或重伤。 (00333b)
注意
此说明书引用了维修手册信息。此安装需要您的摩托车车型维修手册，该手册在哈雷戴维森经销商处有售。
套件内容
参见图1至图3以及表1至表3。
注意
此转换套件仅适用于高性能或赛车应用，不得合法销售、不得在污染受控机动车辆上使用。此套件有可能缩短车辆有限保修或造成车辆有限保修失效。发动机相关高性能零件仅供经验丰富的骑手使用。
拆卸
维修准备工作
1. 将摩托车放在适当的千斤顶上。
注意
如果车辆配备哈雷戴维森智能防盗系统，参见车主手册中的说明解除系统设防。
2. 根据维修手册中的说明拆下座椅。
警告
在维修燃油系统时，不得吸烟，周围不允许有明火或火星。 汽油极易燃、易爆，可造成死亡或重伤。 (00330a)
3. 拆下主保险丝。参阅针对您摩托车的维修手册。
4. 根据维修手册中的说明拆下燃油箱。
拆下发动机部件
  1. 拆下原有空气滤清器组件。参阅维修手册中的“空气滤清器拆卸”部分。
  2. 拆下原有排气系统。参阅维修手册中的“排气系统拆卸”部分。
  3. 遵循维修手册中的说明从车架上拆下发动机。
  4. 拆解发动机顶端部件和底端部件。参阅维修手册中相应的“发动机”章节。
  5. 拆下原有离合器膜片弹簧。参阅维修手册中的“拆卸离合器”部分。
加工曲轴箱
通告
此说明书中的程序应由具有精密测量技术经验的人员执行。 如果达不到本说明书中要求的公差，则可能导致发动机损坏。 (00511b)
曲轴箱钻孔准备工作
注意
在进行发动机最终装配时，哈雷戴维森建议将原装汽缸螺柱替换为Screamin' Eagle高强度螺柱（16505-01）。
  1. 从发动机曲轴箱上拆下汽缸螺柱。
  2. 遮盖住所有轴承孔和机油孔，防止碎屑和污染物进入发动机中的这些区域。
  3. 检查并清洁发动机壳体配合表面。
  4. 参阅说明书J04921了解曲轴箱钻孔和改制信息，以便安装加大缸孔（103.12毫米（4.060英寸））汽缸套件。
    5. 注意
    为了防止损坏曲轴箱钻孔工具，务必将顶部中心螺丝更换为改制过的顶部中心螺丝（1093）。曲轴箱钻孔工具套件（94419-06）有这种螺钉，也可以从哈雷戴维森经销商处单独购买。
安装
安装发动机和离合器部件
  1. 参见图3。使用套件中的凸轮轴滚针轴承（7）更换。参阅维修手册中相应的“发动机”章节。
  2. 安装此套件中的位置更低的活塞冷却喷嘴。参阅维修手册中相应的“发动机”章节。
  3. 安装套件中的飞轮组件。参阅说明书和维修手册中相应的“发动机”章节。
  4. 参见图1至图3。使用套件中的零件组装发动机顶端和底端部件。参阅说明书了解凸轮和活塞，并且参阅维修手册中相应的“发动机”章节。
  5. 遵循维修手册中的说明把发动机安装到车架中。
  6. 对于2007年款及之后的车型（FXCW和FXCWC车型除外），安装SE高容量补偿器套件（零件编号40274-08）。遵循补偿器套件中附带的说明操作。 对于FXCW和FXWC软尾车型，遵循相应维修手册中的说明安装原装补偿器。
  7. 使用原装燃油管和燃油轨组装套件中的节气门体和单独购买的喷油器。参阅节气门体套件中随附的说明书。
  8. 使用节气门体套件中提供的进气法兰和密封件将节气门体组件安装至发动机。参阅节气门体套件中随附的说明书。
  9. 安装离合器套件。需要单独购买支持190牛米（140英尺磅）扭矩的离合器套件。
  10. 安装排气系统。参阅维修手册中的“排气系统安装”部分。
  11. 安装单独购买的空气滤清器组件。参阅维修手册中的“空气滤清器安装”部分或套件中随附的说明书。
最终装配
1. 安装主保险丝。参阅针对您摩托车的维修手册。
2. 根据维修手册中的说明安装燃油箱。
3. 根据维修手册中的说明安装座位。
警告
安装座椅之后，向上拉动座椅，确保其锁定到位。 骑行时，座椅松动会导致失控，可能造成死亡或重伤。 (00070b)
通告
安装此套件时必须重新校准ECM。 未正确重新校准ECM可导致发动机严重损坏。 (00399b)
4. 使用EFI赛车调节器套件和套件中提供的接口盒下载新ECM校准。参阅Screamin' Eagle Pro目录或咨询哈雷戴维森经销商。
5. 启动并运行发动机。重复几次，确认其运行正常。
运行
参阅车主手册中的“磨合骑行规则”了解摩托车磨合说明。
维修零件
图1。 维修零件：Screamin' Eagle Pro TC 120立方英寸（1962立方厘米）转换套件
表1。 维修零件表：Screamin' Eagle Pro TC 120立方英寸（1962立方厘米）转换套件
项目
描述（数量）
零件编号
1
103.12毫米（4.060英寸）汽缸组件，黑色（2）（在套件16550-04C中使用）
16562-04B（前）
16563-04B（后）
2
活塞（2）
不单独出售
3
活塞环组（2）
22526-10
4
活塞销（2）
22310-10
5
活塞销簧环（4）
22097-99
6
密封垫，汽缸头（2）
16104-04
7
密封垫，汽缸座（2）
16736-04
8
前汽缸头组件，黑色
17443-10
9
后汽缸头组件，黑色
17444-10
10
自动压缩释放装置（ACR）电磁阀
28861-04A
注：汽缸套件（16550-04C）包括项目1、6和7。活塞套件（22574-10）包括项目2至5。发动机大修密封垫套件（17053-99B）中也包含项目5。有关汽缸头（8、9）组件中的部件，参阅“汽缸头信息”章节。
图2。 维修零件：Screamin' Eagle Pro TC 120立方英寸（1962立方厘米）转换套件
表2。 维修零件：Screamin' Eagle Pro TC 120立方英寸（1962立方厘米）转换套件
项目
描述（数量）
零件编号
项目
描述（数量）
零件编号
1
摇臂盖底座密封垫（2）
16719-99A
9
密封垫，通气装置（2）
不单独出售
2
摇臂盖顶部密封垫（2）
17386-99A
10
伞形气门（2）
26858-99
3
密封垫，挺杆罩（2）
18635-99B
11
滤清器滤芯，通气装置（2）
63815-99
4
中部推杆罩O形环（4）
11132A
12
EFI进气密封件（2）（未显示）
29995-86B
5
下部推杆罩O形环（4）
11145A
13
MAP传感器密封件（未显示）
11291
6
上部推杆罩O形环（4）
11293
14
离合器膜片弹簧（未显示）
37951-98
7
摇臂支撑O形环（2）
11270
15
完美适配推杆套件（+0.030英寸）
18401-03
8
密封垫，通气装置（2）
不单独出售
注：通气装置密封垫套件（17162-03）包括项目8至11。项目1至13包括在发动机大修套件（17053-99B）中。

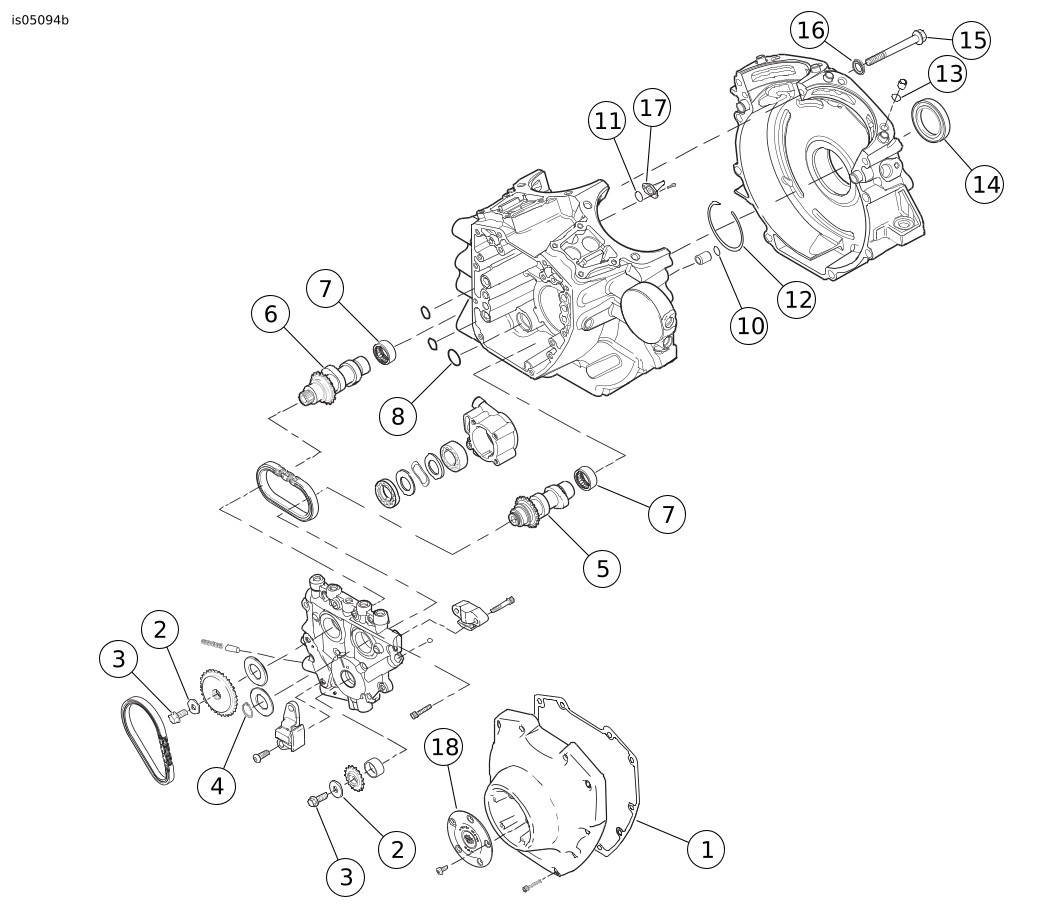

图3。 维修零件：Screamin' Eagle Pro TC 120立方英寸（1962立方厘米）转换套件
表3。 维修零件：Screamin' Eagle Pro TC 120立方英寸（1962立方厘米）转换套件
项目
描述（数量）
零件编号
1
凸轮盖密封垫
25244-99A
2
垫圈
不单独出售
3
法兰盖螺丝
不单独出售
4
固定环
11461
5
前凸轮轴，SE-266E
不单独出售
6
后凸轮轴，SE-266E
不单独出售
7
滚针轴承（2）（如需要，则必须单独购买）
9298
8
油泵至凸轮盘O形环
11293
9
凸轮盘至曲轴箱O形环（2）
11301
10
O形环，曲轴箱环销钉（2）
26432-76A
11
O形环，活塞冷却喷嘴（2）
10930
12
内部固定环
35114-02
13
O形环，曲轴箱接合销（2）
11273
14
主轴承机油密封件
12068
15
曲轴箱顶部中心长螺丝
1105
16
密封垫圈
1086A
17
活塞冷却喷嘴（2）
22315-06A
18
120R凸轮盖徽章
25495-10
19
曲轴箱钻孔改制螺丝（未显示）（必须单独购买）
1093
20
飞轮轴承，链轮轴（未显示）
24004-03A
21
58毫米拉索操控节气门体套件（未显示）
27639-07A
22
58毫米节气门体歧管（未显示）
29667-07
23
超级调节器接口盒，（VCI）（未显示）
32109-08A
24
4.625英寸冲程飞轮组件（未显示）
24100004
注：凸轮传动固定套件（25566-06）包括项目2和3。项目8至14包括在发动机大修密封垫套件（17053-99B）中。凸轮套件（25494-10）包括项目5和6。汽缸套件包括项目15。
汽缸头信息
注意
这些汽缸头组件中的气门弹簧可用于最大升程为16.51毫米（0.650英寸）、最大转速为7000转/分的凸轮。
参阅维修手册的“发动机”章节，了解所有拆卸/拆解以及装配/安装程序。
必须遵循下列步骤中的说明检查气门至活塞间隙，这非常重要。推荐由哈雷戴维森经销商执行此检查。
使用粘土测量活塞时必须正确调整气门为零气门间隙。使用可调节推杆及降到最低位置的液压挺杆以便获得精确的测量值。
1. 在两个活塞顶部涂敷一层3.2毫米（1/8英寸）厚的粘土层（气门与活塞接触的区域）。
2. 使用顶端部件大修密封垫套件（单独购买）中的新密封垫，安装此套件中的新汽缸头。组装汽缸头和配气机构，并将汽缸盖螺柱拧紧到维修手册中列出的扭矩规格。
3. 用手把发动机转动两整圈。
4. 拆下汽缸头并测量最薄处的粘土厚度。
注意
  • 在最薄处测得的粘土厚度必须为2.03毫米（0.080英寸）。如果测量值不符合最低厚度要求，必须增加气门槽口深度，但是，槽口深度不得超过3.43毫米（0.135英寸）。
  • 由于使用了加大尺寸气门，还应检查径向间隙。建议的径向间隙为1.27毫米（0.050英寸）。
注意
新汽缸头上气门弹簧的安装高度为46.99毫米（1.850英寸），相当于87.86千克（193.7磅）的回位压力。
  • 可以通过在下弹簧卡圈下方放置填隙片18224-98（0.38毫米（0.015英寸））或18225-98（0.76毫米（0.030英寸））来增加回位压力。弹簧高度每减小0.38毫米（0.015英寸），回位压力就增加3.4千克（7.5磅）。 在下卡圈下方放置填隙片可实现需要的回位压力，但与压缩极限之间应保持17.78毫米（0.70英寸）最小行程。
  • 通过加工气门弹簧下卡圈下方区域的汽缸头表面，可以减小回位压力。弹簧高度每增加0.38毫米（0.015英寸），相当于回位压力减小3.4千克（7.5磅）。 加工汽缸头中的弹簧座可实现需要的回位压力，但与压缩极限之间应保持17.78毫米（0.70英寸）最小行程。
为了在极限转速下稳定运行，应检查所有四个气门弹簧的安装高度是否符一致。
1上卡圈
2下卡圈
346.61毫米（1.835英寸）的弹簧安装高度/81.6千克（180磅）的弹簧压力
4自由行程应至少大于最大气门升程2.03毫米（0.080英寸）。
图4。 气门弹簧行程
5. 按照以下说明调整气门弹簧安装高度（回位压力）：
a. 压缩所有四个气门的气门弹簧，拆下气门卡圈座、上卡圈、弹簧、气门密封件和下卡圈。
b. 参见图4。根据需要使用填隙片或加工汽缸头以获得需要的回位压力（参见上述说明）。安装下气门弹簧卡圈、气门弹簧（此时不要安装气门密封件）、上卡圈和卡圈键。检查弹簧安装高度。
c. 如果弹簧高度仍然不符合要求，根据需要重复上述步骤8a和8b以实现需要的弹簧安装高度，此次仍然不安装气门密封件。
d. 所有弹簧安装高度均达到要求之后，拆下气门卡圈座、上卡圈、弹簧和下卡圈。安装时使用单独购买的新气门密封件（18046-98）。组装汽缸头组件。
e. 由于此套件中弹簧的直径大，弹簧和摇臂箱之间可能发生轻微干涉。如果发现干涉，由于摇臂箱螺栓存在着间隙，使得摇臂箱产生足以消除干涉的运动，从而在它和弹簧之间获得间隙。否则，必须从摇臂箱上加工掉少量材料以便获得间隙。
6. 安装新的汽缸头组件。
7. 检查组装后发动机的安装和运行是否正常。
注意
如果需要机械压缩释放装置，可购买SE压缩释放装置套件（32076-04）。可使用SE机械压缩释放装置夹具（94638-08）加工机械压缩释放装置。需要拆下自动压缩释放装置，并且可以安装堵塞16648。
维修零件
图5。 维修零件：汽缸头维修零件
表4。 维修零件：汽缸头维修零件列表
项目
描述（数量）
零件编号
1a
后汽缸头组件（包括项目2至11）
17444-10
1b
前汽缸头组件（包括项目2至13）
17443-10
2
  • 汽缸头（已加工，并且已安装项目B、C、D和E）
不单独出售
3
  • 上卡圈，气门弹簧（4）
参见维修套件
4
  • 下卡圈，气门弹簧（4）
参见维修套件
5
  • 螺柱，排气口（4）
16715-83
6
  • 进气门（2）
18190-08
7
  • 排气门（2）
18183-03
8
  • 气门密封件（4）
18046-98
9
  • 气门弹簧单元（4）
参见维修套件
10
  • 气门卡圈座（8）。也包括在套件18281-02A之中
18240-98
11
  • 自动压缩释放装置（2）
28861-07A
12
  • 徽章，“120R”（仅用于前汽缸头）
17136-10
13
  • 半圆头TORX螺丝（2）（仅用于前汽缸头）
94634-99
维修套件：
A
气门弹簧套件，Screamin' Eagle
19281-02A
以下Screamin' Eagle零件单独出售：
B
气门座，进气门
18191-08
C
气门座，排气门
18048-98A
D
气门导管，进气门（维修用）
  • （+ 0.003英寸）
18158-05
  • （+ 0.002英寸）
18156-05
  • （+ 0.001英寸）
18154-05
E
气门导管、排气门（维修用）
  • （+ 0.003英寸）
18157-05
  • （+ 0.002英寸）
18155-05
  • （+ 0.001英寸）
18153-05
