Chrome Front Wheel Spacer Kits (クロームフロントホイールスペーサーキット)
J051672010-05-15
概要
キット番号
43300010
モデル
モデルの適合性については、純正P&Aカタログまたはwww.harley-davidson.comのパーツとアクセサリーに関するセクション(英語版のみ)をご覧ください。
警告ライダーおよびパッセンジャーの安全を守るため、キットは正しく装着してください。 サービスマニュアルを参照しながら、適切な手順に従ってください。 自分で作業を行うことが難しい場合、または適切な工具を持っていない場合は、最寄りのハーレーダビッドソン正規販売網店に取り付けを依頼してください。 本キットを正しく取り付けないと死亡したり重傷を負うおそれがあります。 (00333b)
装着に必要となる追加パーツ
注記
この取り扱い説明書はサービスマニュアルの記載情報を参照しています。 このキットを取り付けるには、お持ちの車両のサービスマニュアルが必要です。サービスマニュアルは最寄りのハーレーダビッドソン ジャパン正規販売網店でお買い求めいただけます。
このキットを正しく取り付けるには、Permatex® Anti-Seize Lubricant (Permatexアンチシーズ潤滑剤) (部品番号98960-97)が必要です。
取り外し
サービスマニュアルの指示に従って、純正のホイールスペーサーを取り外します。
取り付け
注記
左右のホイールスペーサーは同じではありません。 それらを正しい側に装着します。
- 「図1」を参照してください。 スロットをワイヤー接続に揃えて、センサー上にABSセンサーカバー(1)を配置します。 カバー上に木のブロックを配置し、柔らかい木槌で、センサーカバーがセンサーと同一平面上になるか、センサーが軽く出るまで、カバーをセンサーに叩いて入れます。
- 該当するサービスマニュアルの指示に従って、ホイールスペーサーを取り付けます。
交換用パーツ

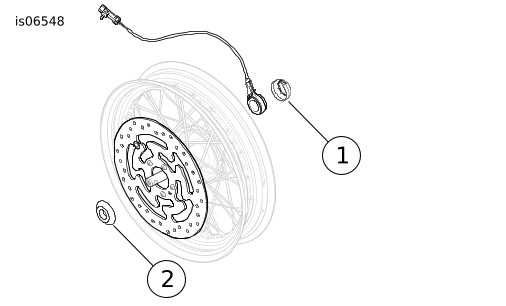

図1。 交換用パーツ: クロームフロントホイールスペーサーキット
表1。 交換用パーツ
アイテム | 詳細(数量) | 部品番号 |
|---|---|---|
1 | フロントホイールスピードセンサーカバー | 42106-11 |
2 | ハブスペーサー、右 | 11924 |
