סבל Tour-Pak למושב זוגי ניתן להסרה של H-D
J058152021-12-10
כללי
מספר ערכה
53000221, 53000459
דגמים
למידע אודות התאמה לדגם, עיין בסעיף P & A בקטלוג הקמעונאי או בפרק על חלקים ואביזרים של www.harley-davidson.com (אנגלית בלבד).
דרישות התקנה
ייתכן שיהיה צורך לרכוש בנפרד חלקים או אביזרים נוספים לצורך התקנה נאותה של ערכת H-D ® Detachables ™ (אביזרים נתיקים של H-D) זו. ניתן למצוא רשימה של החלקים או האביזרים הנחוצים לדגם זה בקטלוג הקמעונאי לחלקים ולאביזרים או בדף "Parts and Accessories" באתר www.harley-davidson.com (באנגלית בלבד).
אזהרההבטיחות של הרוכב והנוסע תלויה בהתקנה נכונה של הערכה הזאת. השתמש בהליכי הטיפול המתאימים שבמדריך. אם אינך מסוגל לבצע את הנוהל או אם אין לך הכלים הנכונים, בצע את ההתקנה בסוכנות Harley-Davidson. התקנה לא נאותה של הערכה הזאת עלולה לגרום למוות או פגיעה חמורה. (00333b)
הסר
Tour-Pak וסבל
| 1. | כשמערכת ההצתה במצב מנותק, נתק את כל הרתמות והחיווט המחוברות ל-Tour-Pak. | |
| 2. | לחץ על כפתור השחרור בכל מנעול. | |
| 3. | משוך והרחק את המנעול מנקודת העיגון. | |
| 4. | הרם את החלק האחורי של סבל ה-Tour-Pak. | |
| 5. | משוך את Tour-Pak ואת הסבל מחוץ לנקודות העיגון הקדמיות. |
התקנה
סבל Tour-Pak
| 1. | התקן את הערכה של 4 נקודות העיגון בהתאם לעלון ההוראות הכלול באותה ערכה. | |
| 2. | איור 1 התקן את הסבל Tour-Pak ® (1) על חפי ההתקנה (A) של Tour-Pak (D). | |
| 3. | קבע בעזרת דסקיות (3) ואומים (2). | |
| 4. | חורי ההתקנה של סבל Tour-Pak מחורצים. כוון את המיקום של Tour-Pak (D) על סבל Tour-Pak (1). | |
| 5. | הדק את האומים (2). מומנט: 6,8–8,1 N·m (60–72 in-lbs) |
Tour-Pak וסבל
| 1. | See Figure 1.
שים את החריצים הקדמיים של סבל Tour-Pak, עם התותבים במקום על נקודות העיגון הקדמיות (B).
a. ודא שתותבי החריץ (4) מוכנסות באופן מלא בנקודות העיגון הקדמיות. | |
| 2. | שים את המנעולים הניתנים להסרה (6) מעל נקודות העיגון האחוריות (C). a. ודא שהדפנות והמנעולים של הסבל (1) ממוקמים בתוך נקודות העיגון האחוריות. | |
| 3. | דחוף מטה את החלק האחורי של הסבל. | |
| 4. | משוך את ידית הנעילה קדימה עד שתישמע נקישה ("קליק") המציינת שילוב במקום. | |
| 5. | אם המנעול אינו נסגר בקלות, אין להפעיל כוח. בדוק את מיקום הסבל. | |
| 6. | חבר את הרתמות והחיווט של Tour-Pak. | |
| 7. | לאחר התקנת סבל ה-Tour-Pak, ודא ש-Tour-Pak והסבל מקובעים היטב. | |
| 8. | נקודות העיגון הקדמיות והאחוריות חייבות להיות משולבות באופן מלא. |
חלקי שירות

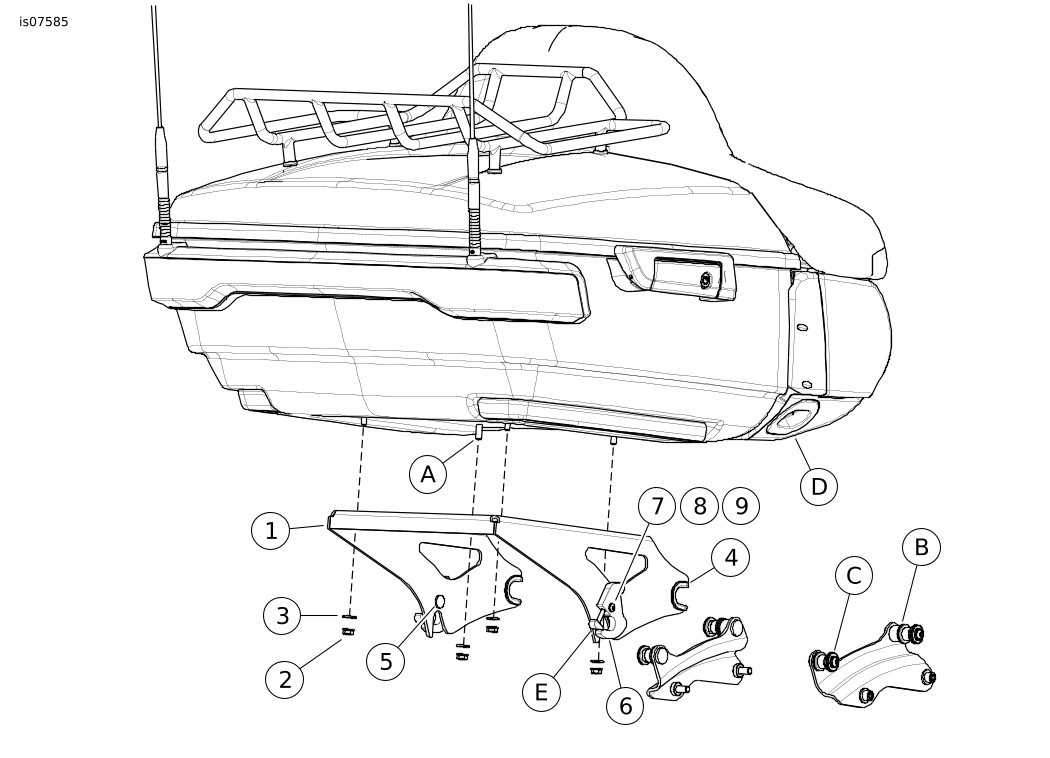

תרשים 1. חלקי שירות: סבל Tour-Pak למושב זוגי ניתן להסרה
טבלה 1. טבלת חלקי שירות
פריט | תיאור (כמות) | מספר חלק |
|---|---|---|
1 | סבל Tour-Pak למושב זוגי | לא נמכר בנפרד |
2 | אום, אוגן נעילה (4) | 7716 |
3 | דסקית (4) | 6703 |
4 | תותב, נקודת עיגון (2) | 52682-09 |
5 | חף מחורץ (2) | לא נמכר בנפרד |
6 | ערכת מנעול ניתן להסרה (נכללים פריטים 7 עד 9) (2) | 50300108 |
7 |
| 6828 |
8 |
| 6827 |
9 |
| 2957 |
פריטים שהוזכרו בטקסט אבל אינם נכללים בערכה: | ||
A | חף התקנה | |
B | נקודת עיגון קדמית | |
C | נקודת עיגון אחורית | |
D | TOUR-PAK | |
E | לחצן שחרור | |
