TESTATE SCREAMIN’ EAGLE PRO XL PERFORMANCE
J055022014-03-12
GENERALITÀ
Numero kit
16500075
Modelli
Questo kit si monta sulle motociclette modello XL 1200 2007 ed anni successivi.
Parti supplementari necessarie
Questo kit richiede l’acquisto separato del kit aste delle punterie su misura Perfect Fit (18424-06), disponibile presso i concessionari Harley-Davidson.
È anche necessario acquistare a parte il kit guarnizioni di revisione generale della parte superiore 17049-04, disponibile presso i concessionari Harley-Davidson.
AVVERTENZA
La sicurezza del pilota e del passeggero dipende dalla corretta installazione di questo kit. Attenersi alle procedure appropriate illustrate nel manuale di manutenzione. Se non si è in grado di eseguire la procedura o non si dispone degli attrezzi adeguati, rivolgersi a un concessionario Harley-Davidson per l’installazione. Un’installazione non corretta di questo kit può causare lesioni gravi o mortali. (00333b)
NOTA
Questo foglio di istruzioni fa riferimento alle informazioni contenute nel manuale di manutenzione. Per questa installazione è necessario disporre di un manuale di manutenzione del proprio modello di motocicletta, disponibile presso i concessionari Harley-Davidson.
Parti consigliate
H-D raccomanda l’uso della flangia di scarico (65328-83) per agevolare il rimontaggio del gruppo collettore di scarico. Sarà inoltre necessario smontare i gruppi collettori dalle marmitte durante l’operazione di rimontaggio dell’impianto di scarico sul motore e quindi sulla motocicletta. Le flange di scarico possono essere acquistate presso un concessionario Harley-Davidson.
Contenuto del kit
Vedere Figura 1 e Tabella 1.
INSTALLAZIONE
NOTA
Questi kit sono destinati esclusivamente alle applicazioni per alte prestazioni o per competizione. Queste parti alte prestazioni relative al motore non possono essere vendute e usate a norma di legge su motoveicoli con controllo delle emissioni di scarico. Questo kit può ridurre o annullare la garanzia limitata del veicolo. Le parti alte prestazioni relative al motore sono destinate esclusivamente a piloti esperti.
A causa del maggior rapporto di compressione, è necessario usare benzina con almeno 91 ottano. Il numero di ottano è solitamente indicato alla pompa.
Fare riferimento alla sezione MOTORE del manuale di manutenzione per tutti i procedimenti di rimozione/smontaggio e di montaggio/installazione.
AVVISO
Non superare mai il regime massimo di seguito indicato. Superando il regime massimo si può danneggiare il motore. (00248a)
NOTA
Le molle delle valvole lato aspirazione delle nuove testate hanno un’altezza da installate di 52,3 mm (2,059 in), che equivale ad una pressione sulla sede di 91 kg (200 lb).
Le molle delle valvole lato scarico delle nuove testate hanno un’altezza da installate di 52,4 mm (2,064 in), che equivale ad una pressione sulla sede di 91 kg (200 lb).
  1. Rimuovere i gruppi delle testate esistenti.
  • Per aumentare la pressione della sede mettere gli spessori 18224-98 (0,38 mm [0,015 in]) o 18225-98 (0,76 mm [0,030 in]) sotto lo scodellino della molla della valvola. Ogni riduzione dell’altezza della molla di 0,38 mm (0,015 in) equivale ad un aumento della pressione sulla sede di 1,7 kg (3,8 lb). Inserire degli spessori sotto il collare inferiore per raggiungere la pressione desiderata sulla sede ma mantenere una distanza minima dall’inizio delle spire di 17,78 mm (0,70 in).
  • Per diminuire la pressione sulla sede, lavorare a macchina le testate nella zona sotto lo scodellino della molla della valvola. L’aumento dell’altezza della molla di 0,38 mm (0,015 in) equivale a una riduzione della pressione sulla sede di 1,7 kg (3,8 lb). Ottenere la pressione desiderata della sede lavorando a macchina le sedi delle molle nelle testate ma mantenere una distanza minima dall’inizio delle spire di 17,78 mm (0,70 in).
In caso di uso costante ad alto regime, verificare che l’altezza delle quattro molle delle valvole corrisponda a quella di installazione.
  1. Per cambiare l’altezza (pressione sulla sede) delle molle delle valvole installate:
    1. Comprimere le molle delle valvole e rimuovere dalle quattro valvole i fermi degli scodellini, gli scodellini, le molle e i collari inferiori/le guarnizioni di tenuta.
    2. Usare degli spessori o lavorare a macchina le testate come necessario per ottenere la pressione desiderata sulla sede. Installare gli scodellini inferiori della molla della valvola (senza guarnizioni di tenuta delle valvole), le molle, gli scodellini e i semiconi. Verificare l’altezza della molla installata.
    3. Se le altezze non corrispondono, ripetere i punti 2a e 2b qui sopra come necessario per raggiungere l’altezza della molla desiderata, senza installare le guarnizioni di tenuta delle valvole.
    4. Quando tutte le molle hanno la stessa altezza, rimuovere i semiconi, gli scodellini e le molle. Installare utilizzando nuovi gruppi di scodellini inferiori/guarnizioni di tenuta dei guidavalvole, 18016-03 acquistati separatamente. Montare le testate.
  2. Installare nuove testate da questo kit usando nuove guarnizioni dal kit guarnizioni della revisione generale della parte superiore, acquistato separatamente.
  3. Controllare il motore per verificarne l’installazione ed il funzionamento corretti.
PARTI DI RICAMBIO

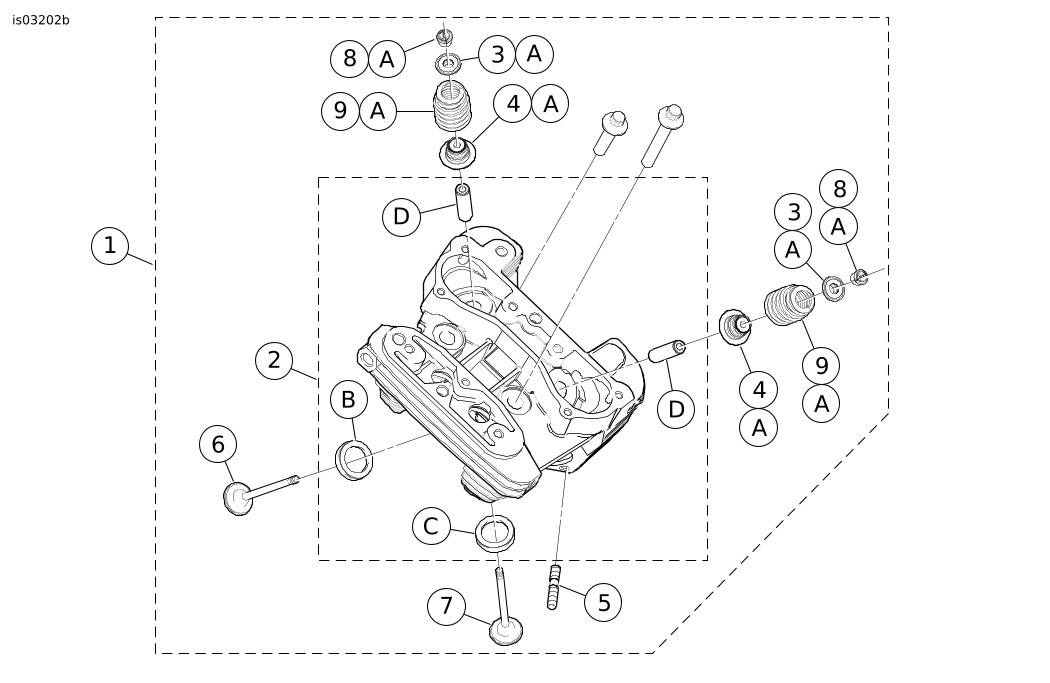

Figura 1. Parti di ricambio: Testate Screamin’ Eagle Pro XL Performance
Tabella 1. Parti di ricambio: Testate Screamin’ Eagle Pro XL Performance
Kit
Elemento
Descrizione (quantità)
Numero codice
Kit 16500075
Nero
1
Gruppo testata, posteriore (non illustrato, comprende gli elementi da 3 a 9)
Parte non venduta separatamente
Gruppo testata, anteriore (illustrato, comprende gli elementi da 3 a 11)
Parte non venduta separatamente
2
  • Testata (lavorata a macchina ed installata con gli elementi B, C e D)
Parte non venduta separatamente
3
  • Scodellino, molla della valvola, superiore (4) (parte dell’elemento A)
18015-03B
4
  • Scodellino inferiore e guarnizione di tenuta del guidavalvole, molla della valvola (4) (parte dell’elemento A)
18016-03
5
  • Prigioniero della luce di scarico (4)
16715-83
6
  • Valvola di aspirazione (2)
18010-05
7
  • Valvola di scarico (2)
18028-05
8
  • Semicono, scodellino della valvola (8) (compreso anche nell’elemento A)
18260-02
9
  • Molla della valvola (4) (disponibile solo come parte dell’elemento A)
Parte non venduta separatamente
Gli elementi che seguono sono installati sulle testate ma sono anche disponibili separatamente:
A
Kit molle delle valvole Screamin’ Eagle
18013-03A
B
Sede della valvola, aspirazione
18020-07
C
Sede della valvola, scarico
18011-86
D
Guidavalvole, aspirazione e scarico
16461-02
