CABEÇOTES DO CILINDRO SCREAMIN’ EAGLE PRO XL PERFORMANCE
J055022014-03-12
INFORMAÇÕES GERAIS
Kit número
16500075
Modelos
Esse kit se adapta às motocicletas modelos XL 1200 ano 2007 e posteriores.
Peças adicionais necessárias
Este kit requer a aquisição separada do kit da vareta de compressão Perfect Fit 18424-06, disponível em um concessionário Harley-Davidson.
O kit de gaxeta de revisão geral da parte superior 17049-04 também deve ser comprado separadamente e está disponível em um concessionário Harley-Davidson.
ATENÇÃOA segurança do motociclista e do passageiro depende da instalação correta deste kit. Use os procedimentos apropriados do Manual de serviço. Se o procedimento não estiver dentro de suas capacidades ou se você não possuir as ferramentas corretas, deixe que uma concessionária Harley-Davidson efetue a instalação. A instalação inadequada deste kit poderá resultar em morte ou lesões graves. (00333b)
NOTA
Esta Folha de instruções faz referência às informações do Manual de serviço. Para esta instalação, é necessário ter um Manual de serviço para o seu modelo de motocicleta, e que pode ser encontrado em um concessionário Harley-Davidson.
Peças recomendadas
A H-D recomenda o uso do flange de escape (65328-83) para auxiliar na reinstalação do cano de escape. Os canos de escape também devem ser desmontados dos silenciosos ao se tentar montar o sistema de escapamento novamente no motor e na motocicleta. Os flanges de escape podem ser adquiridos em um concessionário Harley-Davidson.
INSTALAÇÃO
NOTA
Esses kits destinam-se somente para aplicações de alto desempenho ou corrida. Estas peças de desempenho para o motor não são legais para venda e uso em veículos a motor com controle de emissões. Este kit pode reduzir ou invalidar a garantia limitada do veículo. As peças de desempenho relacionadas ao motor destinam-se somente a motociclistas experientes.
Devido à maior taxa de compressão, deve ser usada gasolina com pelo menos 91 octanas. O índice de octanagem geralmente fica exibido nas bombas de gasolina.
Consulte a seção MOTOR no Manual de serviço para obter todos os procedimentos de remoção/desmontagem e montagem/instalação.
AVISO
Não exceda de forma alguma a RPM máxima segura especificada abaixo. Exceder a RPM máxima de segurança do motor pode danificar o equipamento. (00248a)
NOTA
As molas da válvula de admissão do novo cabeçote do cilindro têm uma altura de mola instalada de 52,3 mm (2,059 pol.) que é igual a 91 kg (200 lb) de pressão de assentamento.
As molas da válvula de admissão do novo cabeçote do cilindro têm uma altura de mola instalada de 52,4 mm (2,064 pol.) que é igual a 91 kg (200 lb) de pressão de assentamento.
- Remova os conjuntos de cabeçote do cilindro existentes.
- Para aumentar a pressão do assento, coloque calços 18224-98 (0,38 mm [0,015 pol.]) ou 18225-98 (0,76 mm [0,030 pol.]) debaixo dos anéis inferiores da mola. Cada 0,38 mm (0,015 pol.) de redução na altura da mola é igual a 1,7 kg (3,8 lb) a mais de pressão de assentamento. Obtenha a pressão de assentamento desejada colocando calços debaixo do anel inferior, mas mantenha um curso mínimo de 17,78 mm (0,70 pol.) até a união da bobina.
- Para diminuir a pressão do assento, usine a superfície dos cabeçotes de cilindro na área debaixo do anel inferior da mola. Cada 0,38 mm (0,015 pol.) de aumento na altura da mola é igual a 1,7 kg (3,8 lb) a menos pressão de assentamento. Obtenha a pressão de assentamento desejada usinando as cavidades das molas nos cabeçotes dos cilindros, mas mantenha um curso mínimo de 17,78 mm (0,70 pol.) até a união da bobina.
Para obter uma operação constante a rotações do motor extremas, deverão
ser verificadas as alturas correspondentes instaladas de todas as quatro molas das
válvulas.
- Para alterar a altura da mola da válvula instalada (pressão de assentamento):
- Comprima as molas das válvulas e remova os anéis retentores das válvulas, os anéis superiores, as molas, as vedações das válvulas e os anéis inferiores de todas as quatro válvulas.
- Use calços ou usine os cabeçotes dos cilindros como necessário para obter a pressão de assentamento desejada. Instale os anéis inferiores da mola da válvula (sem as vedações das válvulas), as molas das válvulas, os anéis superiores e as chaves dos anéis. Verifique a altura da mola instalada.
- Se as alturas das molas ainda não corresponderem, repita os passos 2a e 2b acima como necessário para alcançar a altura desejada da mola instalada, novamente sem instalar as vedações das válvulas.
- Quando a altura de todas as molas coincidir, remova os retentores, os anéis e as molas da válvula. Instale usando novos anéis inferiores/vedações da válvula 18016-03, adquiridos separadamente. Monte os conjuntos dos cabeçotes dos cilindros.
- Instale os novos cabeçotes do cilindro deste kit usando as novas juntas do kit de junta de cabeçote de revisão adquirido separadamente.
- Verifique a instalação e a operação corretas do motor.
PEÇAS DE REPOSIÇÃO

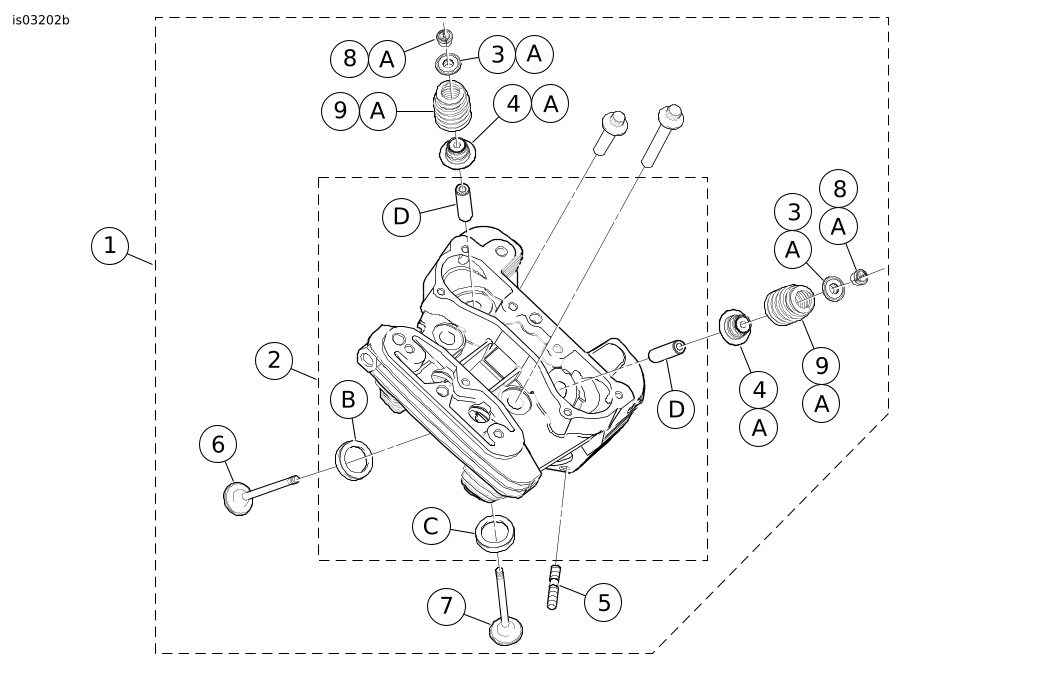

Figura 1. Peças de reposição: Cabeçotes do cilindro Screamin’ Eagle Pro XL Performance
Tabela 1. Peças de reposição: Cabeçotes do cilindro Screamin’ Eagle Pro XL Performance
Kit | Item | Descrição (quantidade) | Peça N.o |
|---|---|---|---|
Kit 16500075 Preto | 1 | Conjunto de cabeçote do cilindro, traseiro (não mostrado, inclui os itens de 3 a 9) | Não é vendido separadamente |
Conjunto de cabeçote do cilindro, dianteiro (mostrado, inclui os itens de 3 a 11) | Não é vendido separadamente | ||
2 |
| Não é vendido separadamente | |
3 |
| 18015-03B | |
4 |
| 18016-03 | |
5 |
| 16715-83 | |
6 |
| 18010-05 | |
7 |
| 18028-05 | |
8 |
| 18260-02 | |
9 |
| Não é vendida separadamente | |
Os itens a seguir são instalados nos cabeçotes de cilindro, mas também são
disponíveis separadamente: | |||
A | Kit de mola da válvula Screamin’ Eagle | 18013-03A | |
B | Sede da válvula, admissão | 18020-07 | |
C | Sede da válvula, escape | 18011-86 | |
D | Guia da válvula, admissão e escape | 16461-02 | |
