SCREAMIN' EAGLE PRO CNC加工原厂汽缸头

J053402015-06-10

概述

套件编号

1650013A（黑色）

车型

关于车型配件信息，参见P&A Retail Catalog（P&A零售目录）或www.harley-davidson.com上的Parts and Accessories（零件与附件）部分（仅英文）。

安装要求

2005年款及之前车型需要单独购买两个进气法兰（零件编号26993-06）。2006年款及之后车型可重新使用原厂进气法兰。

每个汽缸头需要一个12毫米火花塞。推荐使用Screamin' Eagle高性能火花塞（参见Screamin' Eagle Pro目录）。

对于所有车型，都需要顶端大修密封垫套件。

参阅Screamin' Eagle Pro目录中的推杆与凸轮图表了解您的应用可能需要的高性能推杆。

必须单独购买所有上述项目。它们在哈雷戴维森经销商处有售。

警告

骑手和乘客的安全取决于此套件的正确安装。采用相关维修手册程序。如果您没有能力执行此程序或者没有正确的工具，可请哈雷戴维森经销商执行此安装。此套件安装不当可能造成死亡或重伤。 (00333b)

注意

此说明书引用了维修手册信息。此安装需要您的年度/车型摩托车维修手册。哈雷戴维森经销商处有售。

套件内容

参见图2和表1。

注意

此套件仅适用于高性能或赛车应用。销售或在污染受控机动车辆上使用均为非法。此套件有可能缩短车辆有限保修或造成车辆有限保修失效。发动机相关高性能零件旨在“仅供经验丰富的骑手使用”。

通告

在任何情况下，切勿超出以下规定的最高安全转速。超出发动机的最高安全转速可造成设备损坏。 (00248a)

拆卸

维修准备工作

1.	将摩托车停放在适当的举升设备上。注意带有防盗警报器的2007年款及之后的车辆：在有防盗遥控钥匙的情况下，将点火开关转至ON（打开）位置。参见维修手册。解除防盗系统设防。将点火开关转至OFF（关闭）位置。立即拆下主保险丝。带有防盗警报器的1999-2006车辆：使用遥控钥匙或防盗代码解除警报器设防。参见维修手册拆卸主保险丝。不带防盗警报器的车辆：参见维修手册。拆卸主保险丝。
	警告为了防止车辆意外启动而造成死亡或重伤，请先拆下主保险丝，然后再继续。 (00251b)
2.	拆下座椅。参见维修手册。
3.	参阅维修手册拆卸主保险丝。
	警告在维修燃油系统时，不得吸烟，周围不允许有明火或火星。汽油极易燃、易爆，可造成死亡或重伤。 (00330a)
4.	拆下燃油箱。参见维修手册。

拆卸发动机部件

参见维修手册执行以下步骤：

a. 拆卸空气滤清器组件。

b. 拆卸排气系统。

c. 从发动机上拆下汽缸头。

注意

这些汽缸头组件中的阀门弹簧可用于最大升程为14.859 mm (0.585 in)、最大转速为7000转/分的凸轮。

必须遵循下列步骤中的说明检查阀门至活塞间隙，这非常重要。建议由哈雷戴维森经销商检查间隙。

使用粘土测量活塞时必须正确调整阀门为零阀门间隙。

在两个活塞顶部涂敷一层3.2 mm (⅛ in)厚的粘土层（阀门与活塞接触的区域）。

遵循维修手册程序安装此套件中的新汽缸头。使用顶端大修密封垫套件（单独购买）中的新密封垫。组装汽缸头和阀门机件。拧紧内螺纹汽缸头螺丝至维修手册中列出的扭矩规格。

用手把发动机转动两整圈。

拆下汽缸头。测量最薄处的粘土厚度。

注意

在最薄处测得的粘土厚度必须为2.03 mm (0.080 in)。如果该测量值与最小厚度不符，则增加阀门槽口的深度。槽口深度不得超过 3.43 mm (0.135 in)。

注意

新汽缸头上阀门弹簧的安装高度为46.99 mm (1.850 in)，相当于87.86 kg (193.7 lb)的回位压力。

增加回位压力时，在下弹簧卡圈下方放置填隙片[零件编号18224-98，0.381 mm (0.015 in)或零件编号18225-98，0.762 mm (0.030 in)。弹簧高度每减小0.381 mm (0.015 in) ，回位压力就增加1.7 kg (3.8 lb)。通过在下卡圈下方放置填隙片获得所需的回位压力。与压缩极限之间保持17.78 mm (0.70 in)最小行程。
通过加工下弹簧卡圈下方区域的汽缸头表面减小回位压力。弹簧高度每增加0.381 mm (0.015 in)，相当于回位压力减小1.7 kg (3.8 lb)。加工汽缸头中的弹簧座可实现需要的回位压力。与压缩极限之间保持17.78 mm (0.70 in)最小行程。

为了在极限转速下稳定运行，应检查所有四个阀门弹簧的安装高度是否符合要求。

1	上卡圈
2	下卡圈（带有阀门导管密封）
3	弹簧安装高度为46.99毫米（1.850英寸）；弹簧压力为87.86千克（193.7磅）。
4	自由行程应至少大于最大阀门升程2.03毫米（0.080英寸）。

图1。阀门弹簧行程

调整阀门弹簧安装高度（回位压力）：

a. 依次压缩每个阀门弹簧。拆下所有四个阀门的阀门卡圈座、上卡圈、弹簧、阀门密封件和下卡圈。

b. 参见图1。根据需要使用填隙片或加工汽缸头以获得需要的回位压力（参见上述项目符号）。安装下阀门弹簧卡圈、阀门弹簧（此时不要安装阀门密封件）、上卡圈和卡圈键。检查弹簧安装高度。

c. 如果弹簧高度不符合要求，根据需要重复步骤a和b以实现需要的弹簧安装高度（不安装阀门密封件）。

d. 所有弹簧安装高度均达到要求之后，拆下阀门卡圈座、上卡圈、弹簧和下卡圈。使用新的下卡圈/阀门导管密封（零件编号18016-03，单独购买）进行安装。组装汽缸头。

注意

可拆下自动压缩释放装置塞，以便安装Screamin' Eagle自动压缩释放装置套件（零件编号28861-07A，单独购买）。

如果需要机械压缩释放装置，可购买Screamin' Eagle压缩释放装置套件（零件编号32076-04）。可使用Screamin' Eagle机械压缩释放装置夹具（零件编号94638-08）加工机械压缩释放装置。

安装

安装发动机部件

参见维修手册执行以下步骤：
1. 将汽缸头安装至发动机。
2. 安装排气系统。
3. 安装空气滤清器组件。
4. 安装燃油箱。

最终组装

1.	安装主保险丝。参见维修手册。
	警告安装座椅之后，向上拉动座椅，确保其锁定到位。骑行时，座椅松动会导致失控，可能造成死亡或重伤。 (00070b)
2.	遵循维修手册安装座椅。
	通告安装此套件时必须重新校准ECM。未正确重新校准ECM可导致发动机严重损坏。 (00399b)
3.	使用EFI Race Tuner Kit（EFI赛车调节器套件）下载新的ECM校准。参阅Screamin' Eagle Pro赛车零件目录或咨询哈雷戴维森经销商。
4.	启动并运行发动机。重复几次，确认其运行正常。

运行

参阅车主手册中的磨合骑行规则了解发动机磨合说明。

维修零件

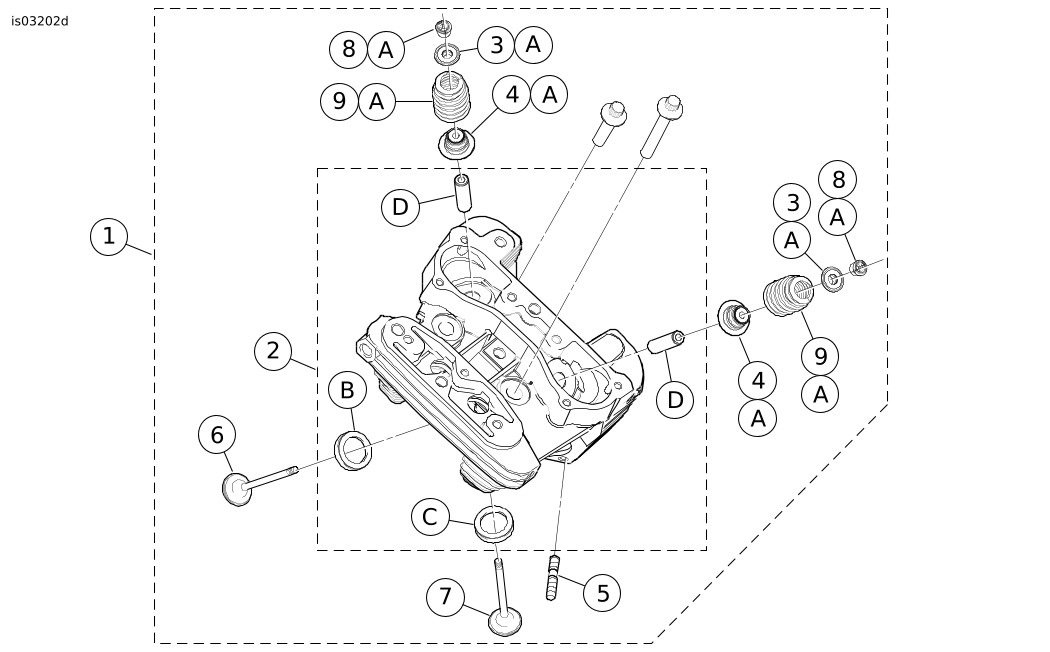

图2。维修零件：Screamin' Eagle Pro CNC加工原厂汽缸头

表1。维修零件

套件	项目	描述（数量）	零件编号
套件16500208（黑色）	1	前汽缸头组件后汽缸头组件	16500209 16500210
	2	汽缸头（已加工，并且已安装项目B、C和D）	不单独出售
	3	上部阀门弹簧卡圈（4）（项目A的组成部分）	18015-03B
	4	下部阀门弹簧卡圈和阀门导管密封（4）（项目A的组成部分）	18016-03
	5	排气口螺柱（4）	16715-83
	6	进气阀（2）	18000001
	7	排气阀（2）	18000002
	8	阀门卡圈固定器（8）（项目A的组成部分）	18260-02
	9	阀门弹簧（4）（仅作为项目A的组成部分提供）	不单独出售
以下项目出厂时已安装至汽缸头，但可单独出售：
	A	Screamin' Eagle阀门弹簧套件	18013-03A
	B	进气阀座	18020-83
	C	排气阀座	18011-86
	D	进气和排气阀门导管	16465-06
