SCREAMIN’ EAGLE PRO 'CNC PORTED' STANDAARD (OE) CILINDERKOPPEN

J053402015-06-10

ALGEMEEN

Setnummer

1650013A (Zwart)

Modellen

Voor modelgerelateerde informatie raadpleegt u de P&A-catalogus of het gedeelte Parts and Accessories (Onderdelen en accessoires) op www.harley-davidson.com (alleen Engelstalig).

Montagevereisten

Voor modellen van 2005 en eerder is de afzonderlijke aanschaf van twee inlaatflenzen (onderdeelnr. 26993-06) vereist. Bij modellen van 2006 en later kunnen de standaard inlaatflenzen opnieuw worden gebruikt.

Voor elke kop is een 12 mm-bougie vereist. We raden Screamin' Eagle Performance-bougies aan (zie Screamin' Eagle Pro-catalogus).

Voor alle modellen is een pakkingset voor cilinderkoprevisie vereist .

Raadpleeg de stoterstang- en nokkenschema's in de Screamin' Eagle Pro-catalogus voor hoogwaardige stoterstangen die voor uw toepassing vereist kunnen zijn.

Alle bovenstaande items moeten afzonderlijk worden aangeschaft. Ze zijn bij een Harley-Davidson-dealer verkrijgbaar.

WAARSCHUWING

De veiligheid van de berijder en de passagier is afhankelijk van de correcte montage van deze set. Volg de juiste stappen uit de servicehandleiding. Als u niet zeker weet of u de procedure correct kunt uitvoeren of als u niet beschikt over het juiste gereedschap, laat de installatie dan over aan een Harley-Davidson-dealer. Incorrecte montage van deze set kan ernstig of dodelijk letsel tot gevolg hebben. (00333b)

OPMERKING

Dit instructieblad verwijst naar informatie in de servicehandleiding. Voor installatie is een servicehandleiding voor uw modeljaar/model motorfiets vereist. Deze is bij een Harley-Davidson-dealer verkrijgbaar.

Setinhoud

Zie Afbeelding 2 en Tabel 1.

OPMERKING

Deze set is alleen bedoeld voor toepassing bij hoge prestaties of racen. Deze set is niet wettelijk goedgekeurd voor verkoop of gebruik op motorvoertuigen met beperkte uitstoot. Deze set kan de beperkte voertuiggarantie beperken of ongeldig maken. Vermogensonderdelen die met het motorblok in verband staan, zijn ALLEEN VOOR DE ERVAREN RIJDER bedoeld.

MEDEDELING

Overschrijd onder geen enkele voorwaarde het hieronder aangegeven veilige maximumtoerental. Indien het veilige maximum motortoerental wordt overschreden, kan de motor beschadigd raken. (00248a)

VERWIJDEREN

Gereedmaken voor onderhoud

1.	Plaats de motorfiets op een geschikte hefinrichting. OPMERKING Bij motorfietsen van 2007 en later MET alarmsirene: Draai met de afstandsbediening van het beveiligingssysteem dat u bij zich draagt de contactsleutel naar de stand ON (Aan). Zie de servicehandleiding. Schakel het alarmsysteem uit. Draai de contactsleutel naar de stand OFF (Uit). Verwijder ONMIDDELLIJK de hoofdzekering. Motorfietsen van 1999-2006 MET alarmsirene: Schakel de sirene met de afstandsbediening of met de beveiligingscode uit. Raadpleeg de servicehandleiding voor het verwijderen van de hoofdzekering. Voertuigen ZONDER sirene: Zie de servicehandleiding. Verwijder de hoofdzekering.
	WAARSCHUWING Om te voorkomen dat de motorfiets per ongeluk start, met ernstig of dodelijk letsel tot gevolg, moet eerst de hoofdzekering worden verwijderd. (00251b)
2.	Verwijder het zadel. Zie de servicehandleiding.
3.	Raadpleeg de servicehandleiding om de hoofdzekering te verwijderen.
	WAARSCHUWING Tijdens het uitvoeren van servicewerkzaamheden aan het brandstofsysteem is roken verboden en zijn open vuren en vonken in de nabijheid niet toegestaan. Benzine is uitermate ontvlambaar en zeer explosief, wat ernstig of dodelijk letsel tot gevolg kan hebben. (00330a)
4.	Verwijder de brandstoftank. Zie de servicehandleiding.

Verwijderen van de motoronderdelen

Raadpleeg de servicehandleiding en voer het volgende uit:

a. Verwijder het luchtfilter in zijn geheel.

b. Verwijder het uitlaatsysteem.

c. Verwijder de cilinderkoppen van de motor.

OPMERKING

De klepveren in deze cilinderkoppen werken met nokkenassen tot 14,859 mm (0.585 in) lichthoogte en tot 7000 omw/min.

Het is belangrijk dat de speling tussen de klep en de zuiger wordt gecontroleerd, zoals beschreven staat in de volgende stappen. Wij raden aan dat een Harley-Davidson-dealer de speling inspecteert.

De kleppen moeten zo worden afgesteld dat er geen klepspeling is wanneer er met klei op de zuigers wordt gemeten.

Breng een 3,2 mm (⅛ in) dikke laag klei op de zuigerbodems aan (daar waar de kleppen bij de zuigers komen).

Plaats de nieuwe cilinderkoppen uit deze set zoals aangegeven in de procedures in de servicehandleiding. Gebruik de nieuwe pakkingen uit de pakkingset voor cilinderkoprevisie (afzonderlijk verkrijgbaar). Monteer de cilinderkoppen en het klepbedieningsmechanisme. Haal de cilinderbouten met intern schroefdraad aan tot de aanhaalmomenten die zijn vermeld in de servicehandleiding.

Roteer de motor twee volledige omwentelingen met de hand.

Verwijder de cilinderkoppen. Meet de klei op het dunste punt.

OPMERKING

De klei moet op het dunste punt 2,03 mm (0.080 in) dik zijn. Wanneer deze meting niet de minimale dikte heeft, maakt u de diepte van de uitsparingen voor de kleppen worden groter. De uitsparingsdiepte mag niet groter zijn dan 3,43 mm (0.135 in).

OPMERKING

De klepveren op de nieuwe cilinderkoppen hebben een gemonteerde veerhoogte van 46,99 mm (1.850 in), wat gelijk is aan 87,86 kg (193,7 lb) klepzittingdruk.

Verhoog de klepzittingdruk door shims [onderdeelnr. 18224-98, 0,381 mm (0.015 in) of onderdeelnr. 18225-98, 0,762 mm (0.030 in)] onder de onderste veerschotels te plaatsen. Elke 0,381 mm (0.015 in) verlaging van de veerhoogte is gelijk aan 1,7 kg (3,8 lb) meer klepzittingdruk. Plaats shims onder de onderste schotel om de gewenste klepzittingdruk te bereiken. Zorg dat er minimaal 17,78 mm (0.70 in) speling overblijft tussen de windingen.
Verlaag de klepzittingdruk door het oppervlak van de cilinderkoppen onder de onderste klepveerschotel een beetje weg te frezen. Elke 0,381 mm (0.015 in) verhoging van de veerhoogte is gelijk aan 1,7 kg (3,8 lb) minder klepzittingdruk. Frees de uitsparingen voor de klepveren in de cilinderkoppen uit om de gewenste klepzittingdruk te bereiken. Zorg dat er minimaal 17,78 mm (0.70 in) speling overblijft tussen de windingen.

Controleer of alle vier de klepveren dezelfde gemonteerde veerhoogte hebben om een constante werking bij zeer hoge toerentallen te waarborgen.

1	Bovenste veerschotel
2	Onderste veerschotel (met klephoedje)
3	Gemonteerde veerhoogte 46,99 mm (1,850 in); veerspanning 87,86 kg (193,7 lb)
4	De vrije slag moet ten minste 2,03 mm (0,080 inch) groter zijn dan de maximale kleplichthoogte.

Afbeelding 1. Vrije slag klepveer

De gemonteerde veerhoogte (zittingdruk) wijzigen:

a. Druk om de beurt elke klepveer samen. Verwijder de klepspietjes, de bovenste veerschotels, de veren, de klepseals en de onderste veerschotels van alle vier de kleppen.

b. Zie Afbeelding 1. Gebruik shims of bewerk de cilinderkoppen zoals vereist om de gewenste klepzittingdruk te bereiken (zie voorgaande opsomming). Plaats de onderste veerschotels en de klepveren (plaats de klepseals nu niet), de bovenste veerschotels en de klepspietjes. Controleer de gemonteerde veerhoogten.

c. Als de veerhoogten niet overeenkomen, herhaal dan de stappen a en b zoals vereist om de gewenste gemonteerde veerhoogte te bereiken (zonder de klepseals te plaatsen).

d. Verwijder, zodra alle veerhoogten overeenkomen, de klepspietjes, de bovenste veerschotels, de klepveren en de onderste veerschotels. Plaats de onderdelen met nieuwe onderste veerschotels/klephoedjes (onderdeelnr. 18016-03, afzonderlijk verkrijgbaar). Monteer de cilinderkoppen.

OPMERKING

De plug voor automatische decompressie kan worden verwijderd voor plaatsing van een Screamin’ Eagle automatische decompressieset (onderdeelnr. 28861-07A, afzonderlijk verkrijgbaar).

Als mechanische decompressie gewenst is, dan is daarvoor een Screamin' Eagle-decompressieset (onderdeelnr. 32076-04) verkrijgbaar. De mechanische decompressie kan machinaal worden bewerkt met behulp van het Screamin' Eagle mechanische decompressiehulpstuk (onderdeelnr. 94638-08).

MONTAGE

Motoronderdelen installeren

Raadpleeg de servicehandleiding en voer het volgende uit:
1. Plaats de cilinderkoppen op het motorblok.
2. Installeer het uitlaatsysteem.
3. Monteer het luchtfilter.
4. Monteer de brandstoftank.

Eindmontage

1.	Monteer de hoofdzekering. Zie de servicehandleiding.
	WAARSCHUWING Trek het zadel na de montage even omhoog om er zeker van te zijn dat het in de positie is vergrendeld. Tijdens het rijden kan een loszittend zadel verschuiven, waardoor men de controle over de motorfiets kan verliezen met mogelijk ernstig of dodelijk letsel tot gevolg. (00070b)
2.	Monteer het zadel volgens de instructies in de servicehandleiding.
	MEDEDELING De ECM moet na de montage van deze set opnieuw worden gekalibreerd. Als de ECM niet opnieuw gekalibreerd wordt, kan dit ernstige schade toebrengen aan het motorblok. (00399b)
3.	Download de nieuwe ECM-kalibratie met behulp van de EFI Race Tuner-set. Raadpleeg de Screamin’ Eagle Pro Racing Parts-catalogus of neem contact op met een Harley-Davidson-dealer.
4.	Start de motor en laat hem draaien. Herhaal dit meerdere keren om ervoor te zorgen dat de motor goed werkt.

Bediening

Zie REGELS BIJ INRIJDEN in de gebruikershandleiding voor instructies over het inrijden van het motorblok.

SERVICEONDERDELEN

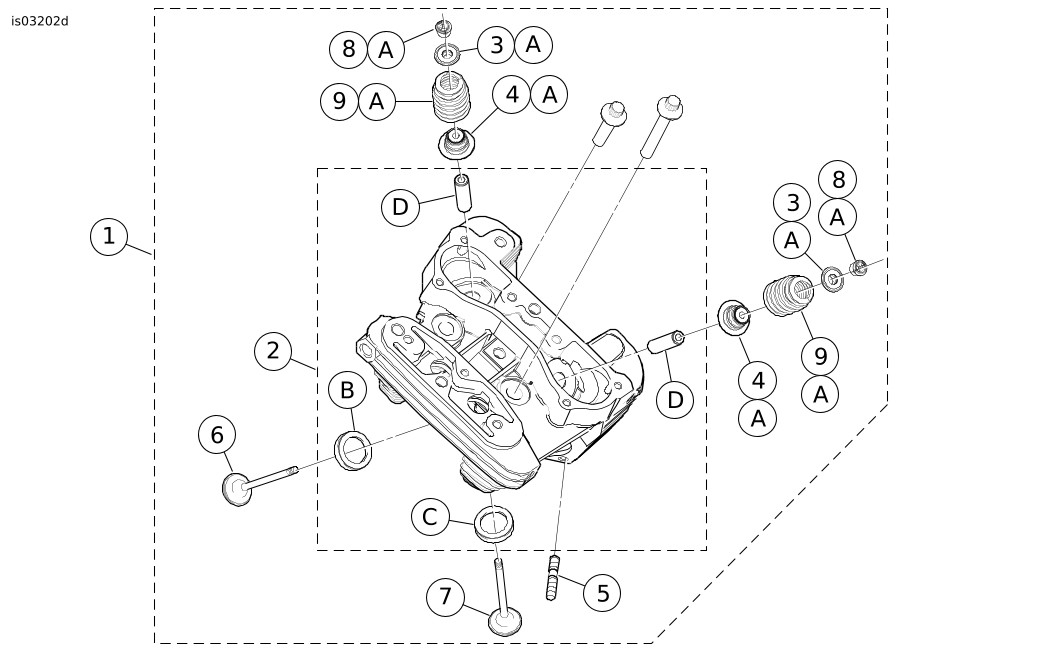

Afbeelding 2. Serviceonderdelen: Screamin’ Eagle Pro 'CNC Ported' standaard (OE) cilinderkoppen

Tabel 1. Serviceonderdelen

Set	Item	Beschrijving (aantal)	Onderdeelnummer
Set 16500208 zwart	1	Cilinderkop, voor Cilinderkop, achter	16500209 16500210
	2	Cilinderkop (opgeboord, met items B, C en D geplaatst)	Niet afzonderlijk verkrijgbaar
	3	Bovenste klepveerschotel (4) (onderdeel van item A)	18015-03B
	4	Veerschotel en klephoedje, klepveer, onder (4) (onderdeel van item A)	18016-03
	5	Tapeind, uitlaatpoort (4)	16715-83
	6	Inlaatklep (2)	18000001
	7	Uitlaatklep (2)	18000002
	8	Klepspie, klepschotel (8), (onderdeel van item A)	18260-02
	9	Veerschotel (4) (alleen leverbaar als onderdeel van item A)	Niet afzonderlijk verkrijgbaar
De volgende onderdelen worden in de cilinderkoppen gemonteerd geleverd, maar zijn tevens afzonderlijk leverbaar:
	A	Screamin' Eagle klepveerset	18013-03A
	B	Klepzitting, inlaat	18020-83
	C	Klepzitting, uitlaat	18011-86
	D	Klepgeleider, inlaat en uitlaat	16465-06
