KIT DE HAUT-PARLEUR ARRIÈRE BOOM! AUDIO DE 6,5 PO
J056572016-06-28
GÉNÉRALITÉS
Numéro de kit
76000318A
Modèles
Pour obtenir des informations sur la configuration des modèles, consulter le catalogue P&A de vente au détail ou la section Parts and Accessories (Pièces et accessoires) sur le site www.harley-davidson.com (en anglais uniquement).
REMARQUE
Les haut-parleurs de ce kit sont utilisables UNIQUEMENT sur certains systèmes audio particuliers de 2014 et plus récents de Harley-Davidson. Voir le catalogue P&A de vente au détail ou la section Parts and Accessories (Pièces et accessoires) sur le site www.harley-davidson.com (en anglais seulement).
L'utilisation de ces haut-parleurs sur les systèmes audio Harley-Davidson de 2005 ou antérieurs ENDOMMAGERA de façon permanente ces systèmes.
Conditions requises pour la pose
AVERTISSEMENT
La sécurité du conducteur et du passager dépend de la pose correcte de ce kit. Suivre les procédures du manuel d’entretien approprié. Si l'opérateur ne possède pas les compétences requises ou les outils appropriés pour effectuer la procédure, la pose doit être confiée à un concessionnaire Harley-Davidson. Une pose incorrecte de ce kit risque de causer la mort ou des blessures graves. (00333b)
REMARQUE
Cette fiche d'instructions renvoie aux informations contenues dans le manuel d'entretien. Il est nécessaire d'utiliser un manuel d'entretien correspondant au modèle et à l'année de la moto pour cette pose. Celui-ci est disponible auprès d'un concessionnaire Harley-Davidson.
Contenu du kit
Voir Figure 1 et Tableau 1.
PRÉPARATION
REMARQUE
Pour les véhicules équipés de la sirène de sécurité : en présence du porte-clés de sécurité, mettre l'interrupteur d'allumage en position MARCHE (ON).
AVERTISSEMENT
Pour éviter tout démarrage accidentel de la moto, risquant d'entraîner la mort ou des blessures graves, déposer le fusible principal avant de poursuivre. (00251b)
Voir le manuel d'entretien pour retirer le fusible principal. Mettre l'interrupteur d'allumage en position d'arrêt (OFF).
POSE
  1. Retirer quatre vis qui attachent la grille de haut-parleur et le haut-parleur à une enceinte de haut-parleur arrière.
  2. Retirer le haut-parleur et la grille de l’enceinte. Déconnecter les bornes de l’arrière du haut-parleur.
  3. Répéter les étapes 1 à 2 pour retirer l’enceinte de haut-parleur restante.
  4. Attacher les connecteurs de fil de haut-parleur à l’intérieur de l’enceinte de haut-parleur aux bornes embrochables à l’arrière du nouveau haut-parleur. Les contacts embrochables de différentes tailles permettent d'éviter tout branchement incorrect.
  5. Voir Figure 1. Tourner l'ensemble de haut-parleur (1) de façon que le portique du haut-parleur d'aigus (C) soit à 45 degrés du sommet, vers l'extérieur. Vérifier que le trou orienté vers le bas (D) dans le cadre du haut-parleur est marqué par « A » sur le côté gauche du véhicule, ou par « B » sur le côté droit.
    6. REMARQUE
    Vérifier que l'emblème Bar & Shield est correctement orienté avant de continuer.
  6. Installer le haut-parleur et la grille de haut-parleur (2) du kit sur l'enceinte de haut-parleur avec les quatre vis retirées précédemment.
  • Serrer les vis avec précaution. Le serrage excessif des vis peut causer le perçage des trous de montage par les écrous-douilles.
  • Utiliser une séquence croisée pour serrer les quatre vis à un couple de 0,34–0,45 N·m (3–4 in-lbs).
  1. Répéter les étapes 1 à 6 pour l'enceinte de haut-parleur restante.
FIN DE LA PROCÉDURE
REMARQUE
Pour éviter tout dommage au système audio, vérifier que l’interrupteur d’allumage est en position arrêt (OFF) avant d’installer le fusible principal.
1. Voir le manuel d’entretien pour installer le fusible principal.
2. Mettre le contact, sans démarrer la moto.
3. Se reporter à la section SYSTÈME AUDIO DE HAUTE QUALITÉ du manuel du propriétaire et allumer la radio. S’assurer que tous les haut-parleurs fonctionnent et que la fonction d’équilibreur avant/arrière fonctionne correctement. Si non, vérifier le câblage de haut-parleur.
AVERTISSEMENT
Après avoir posé la selle, essayer de la soulever afin de vérifier qu'elle est verrouillée en position. Pendant la conduite, une selle mal fixée risque de bouger et de provoquer une perte de contrôle, pouvant entraîner la mort ou des blessures graves. (00070b)
4. Voir le manuel d’entretien pour installer la selle.
PENDANT L'UTILISATION
Éviter de laver à haute pression les grilles de haut-parleur. Les haut-parleurs risquent de subir des dommages.
PIÈCES DE RECHANGE

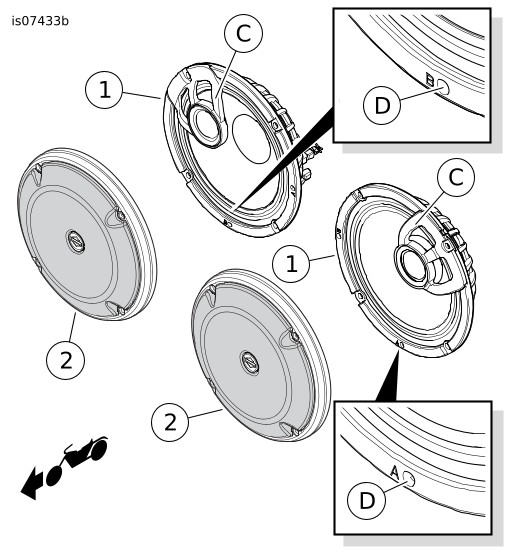

Figure 1. Pièces de rechange, kit de haut-parleur arrière Boom! Audio de 165 mm (6,5 po)
Tableau 1. Pièces de rechange
Élément
Description (quantité)
Numéro de pièce
1
Ensemble de haut-parleur (2)
76000320
2
Grille de haut-parleur de graves (2)
76000324
Éléments mentionnés dans le texte.
C
Portique de haut-parleur d’aigus
D
Trou de référence dans le cadre de haut-parleur
Marqué par « A » (haut-parleur gauche) ou « B » (haut-parleur droit)
