КОМПЛЕКТ ЗА ДОПЪЛНИТЕЛНИ СВЕТЛИНИ
J054282023-01-30
ОБЩИ
Номер на комплект
68000026
Модели
За информация за съвместимост с модели вижте каталога за части и аксесоари или раздела Части и аксесоари на www.harley-davidson.com (само на английски).
Нужни допълнителни части
Правилното монтиране на този комплект изисква следните инструменти, налични при дилър на Harley-Davidson:
- Пистолет за горещ въздух (HD-25070)
- Инструмент за кримпване Packard (HD-38125-8)
- Ultra-Torch (HD-39969)
ПРЕДУПРЕЖДЕНИЕБезопасността на водача и пътника зависи от правилното поставяне на този комплект. Следвайте съответните процедури в наръчника за обслужване. Ако сметнете, че не можете да извършите процедурата или не разполагате с правилните инструменти, свържете се с дилър на Harley-Davidson да извърши инсталирането. Неправилното поставяне на този комплект би могло да предизвика смърт или сериозно нараняване. (00333b)
NOTE
Тези инструкции се отнасят до информацията в сервизното ръководство. Сервизното ръководство за вашия модел мотоциклет е необходимо за този монтаж и е достъпно от дилър на Harley-Davidson.
Съдържание на комплекта
NOTICE
Добавянето на твърде много електрически аксесоари може да претовари зарядната система на мотоциклета. Ако общото електропотребление на едновременно включените електрически аксесоари превиши възможностите на зарядната система, това може да предизвика изтощаване на акумулатора и да доведе до повреда в електрическата система на мотоциклета. (00211d)
NOTE
Допълнителните светлини/за мъгла не са включени в този комплект. Желаният стил лампа трябва да бъде закупен отделно. Мотоциклетите HDI трябва да използват само одобрени фарове за мъгла.
Ако този комплект светлини ще се използва с комплект за предно стъкло, вижте инструкциите, предоставени с този комплект, за правилната последователност на монтаж.
МОНТАЖ
Монтаж на допълнителна лампа и скоба
| 1. | Вижте Figure 1 . Отстранете и изхвърлете двата винта (1) и страничните декоративни ленти (2) от всяка страна на декоративния панела на вилката (3). |

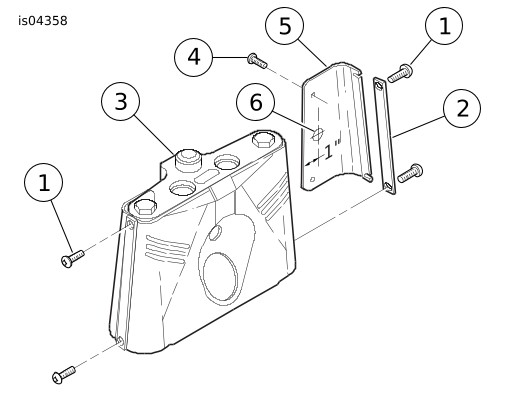

Фигура 1. Отвор за двупозиционен превключвател | ||||||||||||
| 2. | Развийте винтовете TORX ® (4) и отстранете задния панел (5) от декоративния панела на предната вилката. Отстранете тапата на отвора и я изхвърлете. | |||||||||||||
| 3. | Вижте Figure 6 . Поставете самозалепващия се етикет (1) около пробития отвор ( Figure 1 , елемент 6). Монтирайте двупозиционния превключвател (2) в отвора с помощта на гайката с нарези (3). Оставете задния панел настрани за окабеляване по-късно. | |||||||||||||
| 4. | Поставете зегеровия пръстен (4) и шайбата (5) на два болта (6). Вкарайте болтовете през горните отвори в скобата (7) и през втулката (8). Завийте в горните отвори на скобата на вилката и през декоративния панел, като затегнете ръчно. | |||||||||||||
| 5. | Поставете зегеровия пръстен (4) и шайбата (5) на два болта (9). Вкарайте болтовете през долните отвори в скобата (7) и през втулката (10). Завийте в долните отвори на скобата на вилката и през декоративния панел, като затегнете ръчно. | |||||||||||||
| 6. | Затегнете болтовете от дясната страна към скобата до 19 ft-lbs (26 Nm). | |||||||||||||
| 7. |
Прикрепете корпуса на допълнителната лампа (11) към скобата, като използвате крепежните елементи (12-16) в последователността, показана на
Figure 6
.
NOTE Шайбата Belleville (13) трябва да бъде разположена с чашковидната страна нагоре. | |||||||||||||
| 8. | Вижте Figure 2 . Поставете вътрешния задържащ пръстен върху крушката. Свържете крушката към конектора на елемента (1). |

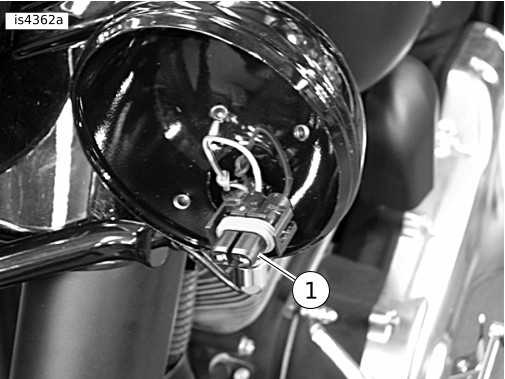

Фигура 2. Клема на допълнителна LED лампа | ||||||||||||
| 9. | Прикрепете допълнителната LED лампа (17) и вътрешния задържащ пръстен (18), като използвате външния декоративен пръстен (19), винта (20) и гайката (21). |
Окабеляване на допълнителна лампа
NOTE
Когато са свързани по този начин, допълнителните лампи могат да работят само докато главният фар е на къси светлини. Това е в съответствие с повечето държавни и местни закони.
| 1. | Свалете седалката съгласно инструкциите в сервизното ръководство. | |||||||||||
| ПРЕДУПРЕЖДЕНИЕ За да не допуснете случайно стартиране на мотоциклета, което от своя страна би могло да доведе до смърт или сериозно нараняване, разкачете кабелите на акумулатора (първо за отрицателния полюс (-), преди да продължите. (00307a) ПРЕДУПРЕЖДЕНИЕПърво разкачете отрицателния кабел (-) на акумулатора. Ако кабелът за положителния полюс (+) се допре до маса при свързан кабел за отрицателния полюс (-), възникналите искри могат да причинят експлодиране на акумулатора, което от своя страна би могло да доведе до смърт или сериозно нараняване. (00049a) | ||||||||||||
| 2. | Разкачете кабелите на акумулатора, първо отрицателния (-) кабел. | |||||||||||
| 3. | Вижте Figure 3 . Прокарайте сивите/черните (захранващи) проводници и черните (заземяващи) проводници от допълнителните лампи (1) в долната част на панела на предната вилка до място близо до превключвателя. Покрийте проводниците към всяка лампа с виниловия кабелен канал (24). Кримпнете и двата сиви/черни проводника в единия край на челното съединение. Използвайте малка част от кабела на проводника (23) и кримпнете в противоположния край на челното съединение. Кримпнете края в клемата за многожилен проводник (22). | |||||||||||
| 4. | Прикрепете конектора (3) към най-близката клема на двупозиционния превключвател (2). |

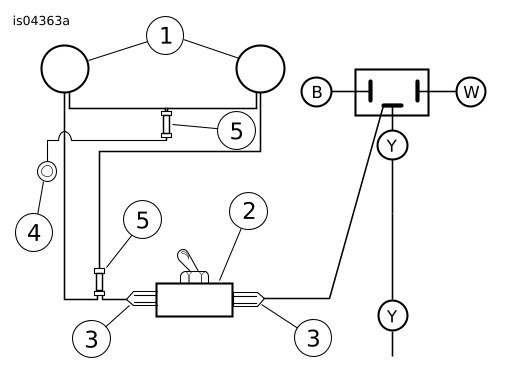

Фигура 3. Диаграма на окабеляването | ||||||||||
| 5. | Вижте Figure 6 . Отстранете свързания захранващ проводник от проводниците на фаровете и прикрепете конектора (3) към другата клема на двупозиционния превключвател (2). | |||||||||||
| 6. | Кримпнете и двата черни проводника в единия край на челното съединение. Използвайте малка част от кабела на проводника (23), кримпнете в противоположния край на челното съединение. Кримпнете края в пръстеновидната клема (27). | |||||||||||
| 7. | Вижте Figure 4 . Използвайте 5/16-инчовия болт, който прикрепя опората на горната скоба за панела на превключвателя и заземява пръстеновидната клема. |

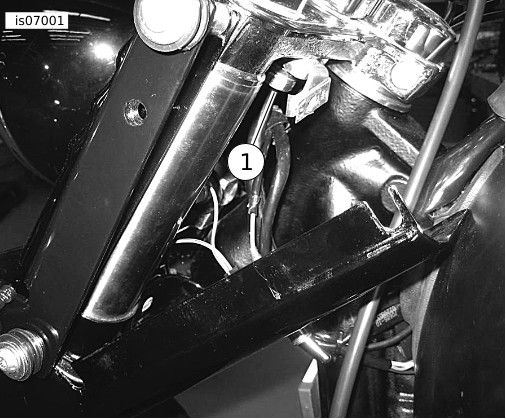

Фигура 4. 5/16-инчов болт за заземяване на пръстеновидната клема | ||||||||||
| 8. | Вижте Figure 1 . Прикрепете левия страничен панел (5) към панела на предната вилка (3) под лявата страна на скобата на допълнителната лампа. | |||||||||||
| 9. | Прокарайте проводниците, така че те да не са притиснати между декоративния панел и скобата на вилката. Използвайте кабелните връзки (25), за да закрепите проводниците към скобата на вилката и рамата на мотоциклета. | |||||||||||
| 10. | Затегнете болтовете от лявата страна към скобата до 19 ft-lbs (26 Nm). |
Връзки на челното съединение
| 1. | Оголете участък от 3/8 инча (10 мм) от изолацията в краищата на трите заземяващи проводника, които се снаждат, двата проводника от допълнителните лампи и заземяващия проводник с пръстена. | |||||||
| 2. | Вижте Figure 3 . Поставете двата оголени заземяващи проводника към конектора на челното съединение (5). | |||||||
| 3. | Поставете края на заземяващия проводник с пръстен (4) в противоположния край на челното съединение (5). |

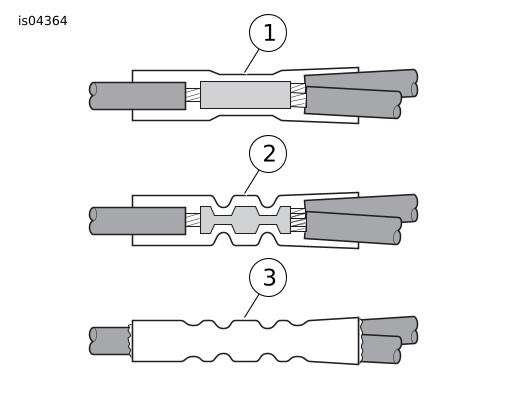

Фигура 5. Инсталиране на конектори на челно съединение | ||||||
| 4. | Съгласувайте цвета на челното съединение с отвора на инструмента за кримпване. С помощта на инструмент за кримпване Packard кримпнете проводниците в конектора. |
ПРЕДУПРЕЖДЕНИЕСледвайте инструкциите на производителя, когато използвате UltraTorch UT-100 или друго устройство с топлинно излъчване. Неспазването на инструкциите на производителя може да причини пожар, който би могъл да предизвика смърт или сериозно нараняване. (00335a)
- Избягвайте насочването на топлина към който и да е компонент на горивната система. Прекомерната топлина може да предизвика запалване/експлозия на горивото и да доведе до смърт или сериозно нараняване.
- Избягвайте насочването на топлина към която и да е електрическа система освен конекторите, по които се извършва работа с термосвиваем шлаух.
- Винаги дръжте ръцете си далеч от върха на инструмента и накрайника за термосвиване.
- Като използвате Ultra-Torch, пистолет за горещ въздух или друго подходящо устройство за нагряване, кримпнете топлинно снадката, за да капсулирате връзката на челното съединение. Затоплете от центъра на кримпването към всеки край, докато разтопяемият уплътнител излезе от двата края на конектора. Оставете снадките да се охладят.
- Вижте Figure 6 . Монтирайте допълнителните лампи (17) и декоративните пръстени (19).
Окончателно сглобяване
ПРЕДУПРЕЖДЕНИЕПърво свържете кабела за положителния полюс (+) на акумулатора. Ако кабелът за положителния полюс (+) се допре до маса при свързан кабел за отрицателния полюс (-), възникналите искри могат да причинят експлодиране на акумулатора, което от своя страна би могло да доведе до смърт или сериозно нараняване. (00068a)
| 1. | Свържете кабелите на акумулатора, първо положителния (+) кабел. | |
| 2. | Монтирайте седалката съгласно инструкциите в сервизното ръководство. | |
| ПРЕДУПРЕЖДЕНИЕ След монтиране на седалката, издърпайте я нагоре, за да сте сигурни, че е здраво закрепена на мястото си. Незакрепената седалка може да се размести по време на шофирането и да предизвика загуба на управление, което от своя страна би могло да доведе до смърт или сериозно нараняване. (00070b) ПРЕДУПРЕЖДЕНИЕУверете се, че всички светлини и превключватели функционират правилно, преди да използвате мотоциклета. Недостатъчната видимост на водача може да причини смърт или сериозно нараняване. (00316a) | ||
| 3. | Тествайте дали дългите и късите светлини на фарове работят изправно, както и допълнителните лампи. Вижте ЦЕНТРИРАНЕ НА ФАРОВЕТЕ в сервизното ръководство. | |
| 4. | Насочете допълнителните лампи и затегнете монтажните гайки. |
ЧАСТИ ЗА ОБСЛУЖВАНЕ

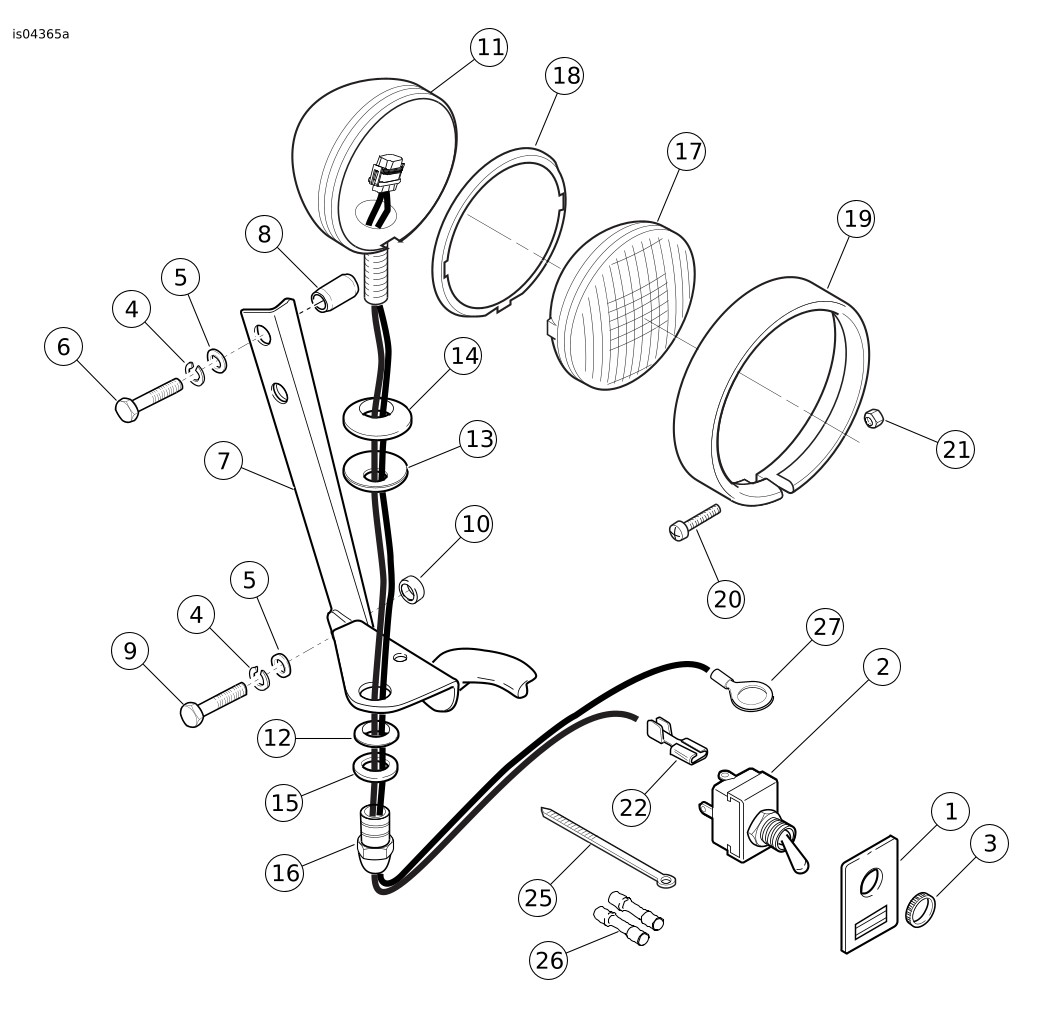

Фигура 6. Части за обслужване: Комплект за допълнителни светлини
Таблица 1. Таблица с части за обслужване
Елемент | Описание (Количество) | Номер на част |
|---|---|---|
1 | Етикет, превключвател | 68731-98 |
2 | Превключвател, двупозиционен (включва елемент 3, гайка с нарези) | 67844-70 |
3 | Гайка, с нарези | 67846-70 |
4 | Зегеров пръстен, 5/16 инча (4) | 7041 |
5 | Шайба, плоска 5/16 инча (4) | 6330 |
6 | Болт, 5/16-24 x 1-3/8 инча (2) | 4020W |
7 | Скоба, допълнителна лампа | 12700036 |
8 | Втулка (2) | 5885 |
9 | Болт, 5/16-24 x 1 инча (2) | 3960W |
10 | Втулка (2) | 11827 |
11 | Корпус, допълнителна лампа (2) | 68000033 |
12 | Стягащ блок, спомагателна лампа (2) | 68720-62 |
13 | Шайба, Belleville (2) | 6072 |
14 | Шарнирен блок, спомагателна лампа (2) | 68721-62 |
15 | Шайба, шарнирна (2) | 68693-38 |
16 | Гайка на къси светлини (2) | 7892 |
17 | Допълнителна лампа (изолиран елемент) (2) | Закупувани отделно |
18 | Задържащ пръстен, вътрешен (2) | 68331-02 |
19 | Декоративен пръстен, външен (2) | 68725-62A |
20 | Винт, #8-32 x 1 инч (2) | 3514 |
21 | Контрагайка, #8-32 (хром) | 7606 |
22 | Конектор, единичен проводник (2) | 9930 |
23 | Проводник, кабелен (не е показан) | Не се продава отделно |
24 | Кабелен канал (не е показан) | Не се продава отделно |
25 | Каишка, кабелна (10) | 10006 |
26 | Конектор, челно съединение (2) | 70586-93 |
27 | Пръстеновидна клема, 5/16 inch | 9859 |
