KOMPLET POMOĆNIH SVJETALA
J054282023-01-30
OPĆENITO
Broj kompleta
68000026
Modeli
Za informacije o ugrađivanju dijelova za pojedine modele pogledajte Prodajni katalog dijelova i pribora ili odjeljak Dijelovi i pribor na stranici www.harley-davidson.com (samo na engleskom).
Potrebni su dodatni dijelovi
Za ispravno postavljanje ovog kompleta potrebni su sljedeći alati koji su dostupni kod dobavljača za Harley-Davidson:
- Toplinski pištolj (HD-25070)
- Alat za stiskanje Packard (HD-38125-8)
- Ultra-Torch (HD-39969)
UPOZORENJESigurnost vozača i putnika ovisi o ispravnom postavljanju ovog pribora. Primijenite odgovarajuće postupke iz servisnog priručnika. Ako vam je postupak prezahtjevan ili nemate pravi alat, obratite se dobavljaču za Harley-Davidson®. Neispravno postavljanje ovog pribora može rezultirati smrću ili ozbiljnim ozljedama. (00333b)
NAPOMENA
Ovaj list s uputama odnosi se na informacije iz servisnog priručnika. Servisni priručnik za vaš model motocikla potreban je za postavljanje i dostupan je kod Harley-Davidson dobavljača.
Sadržaj kompleta
NAPOMENA
Sustav za punjenje vozila može se preopteretiti dodavanjem prevelikog broja električnih potrošača. Ako ukupni električni potrošači u nekom trenutku troše više električne struje od one koju sustav za punjenje može proizvesti, električni potrošači mogu isprazniti bateriju i uzrokovati oštećenje električnog sustava vozila. (00211d)
NAPOMENA
Pomoćna svjetla/svjetla za maglu nisu uključena u ovaj komplet. Svjetlo željenog stila potrebno je kupiti zasebno. HDI motocikli smiju upotrebljavati isključivo odobrena svjetla za maglu.
Ako će se ovaj komplet svjetala upotrebljavati s kompletom vjetrobranskog stakla, pravilan slijed montaže pogledajte u uputama koje su isporučene s tim kompletom.
POSTAVLJANJE
Postavljanje pomoćnog svjetla i nosača
| 1. | Pogledajte Slika 1 . Uklonite i odbacite dva vijka (1) i bočne letvice (2) sa svake strane ploče vilice (3). |

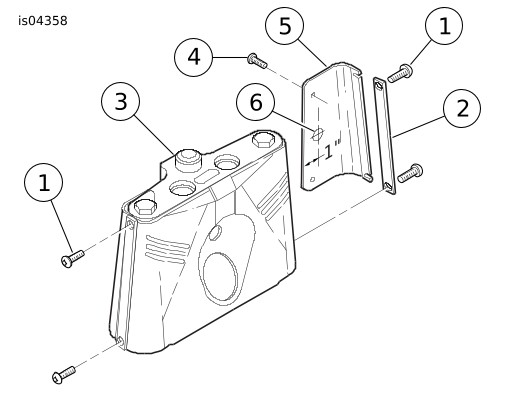

Slika 1. Rupa preklopne sklopke | ||||||||||||
| 2. | Odvijte TORX ® vijke (4) i uklonite stražnju ploču (5) s ploče prednje vilice. Izvadite čep iz rupe i odbacite ga. | |||||||||||||
| 3. | Pogledajte Slika 6. Stavite naljepnicu (1) oko izbušene rupe ( Slika 1 , stavka 6.). Preklopnu sklopku (2) montirajte u rupu pomoću nazubljene matice (3). Stražnju ploču ostavite sa strane, dok ne budete postavljali ožičenje. | |||||||||||||
| 4. | Postavite zvjezdasti osigurač (4) i podlošku (5) na dva vijka (6). Umetnite vijke kroz gornje rupe u nosaču (7) i kroz odstojnik (8). Prstima ih pričvrstite u gornje rupe nosača vilice i kroz ploču. | |||||||||||||
| 5. | Postavite zvjezdasti osigurač (4) i podlošku (5) na dva vijka (9). Umetnite vijke kroz gornje rupe u nosaču (7) i kroz odstojnik (10). Prstima ih pričvrstite u donje rupe nosača vilice i kroz ploču. | |||||||||||||
| 6. | Vijke s desne strane pričvrstite na nosač desne bočne vijke na nosaču zateznim momentom od 19 ft-lbs (26 Nm). | |||||||||||||
| 7. |
Kućište pomoćnog svjetla (11) pričvrstite za nosač pomoću pričvrsnih dijelova (12-16) u redoslijedu prikazanom ovdje:
Slika 6
.
NAPOMENA Podloška Belleville (13) mora biti postavljena tako da je unutarnja strana okrenuta prema gore. | |||||||||||||
| 8. | Pogledajte Slika 2 . Unutarnji prsten ležišta postavite na žarulju. Žarulju ukopčajte u priključak stavke (1). |

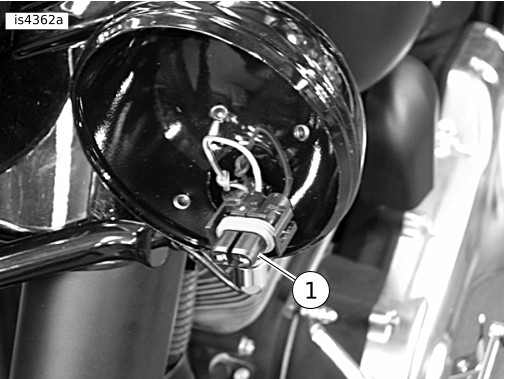

Slika 2. Terminal pomoćnog LED svjetla | ||||||||||||
| 9. | Pričvrstite pomoćno LED svjetlo (17) i unutarnji prsten ležišta (18) pomoću vanjskog ukrasnog prstena (19), vijka (20) i matice (21). |
Ožičenje pomoćnog svjetla
NAPOMENA
Kada su ožičena na sljedeći način, pomoćnim svjetlima može se rukovati samo kada je uključeno kratko prednje svjetlo. To je u skladu s većinom državnih i lokalnih zakona.
| 1. | Uklonite sjedalo prema uputama u servisnom priručniku. | |||||||||||
| UPOZORENJE Da biste spriječili nenamjerno pokretanje vozila, koje može uzrokovati smrt ili ozbiljnu ozljedu, prije nego što nastavite, odpojite negativne kabele akumulatora (-) . (00307a) UPOZORENJEPrvo odspojite negativni (-) kabel akumulatora. Ako pozitivni (+) kabel dođe u kontakt s uzemljenjem dok je negativni (-) kabel priključen, iskre koje pri tome nastaju mogu uzrokovati eksploziju akumulatora, što može rezultirati smrću ili ozbiljnom ozljedom. (00049a) | ||||||||||||
| 2. | Iskopčajte kabele akumulatora, najprije negativni (-). | |||||||||||
| 3. | Pogledajte Slika 3 . Sivo-crne žice (napajanje) i crne žice (uzemljenje) provedite od pomoćnih svjetala (1) kroz dno ploče prednje vilice do mjesta u blizini sklopke. Žice do svakog svjetla prekrijte vinilnim vodom (24). Obje sivo-crne žice krimpajte u jedan krajnji splet. Pomoću malog dijela žičanog kabela (23) krimpajte u suprotni krajnji splet. Završni kraj krimpajte u lopatasti terminal (22). | |||||||||||
| 4. | Pričvrstite priključak (3) na najbliži terminal na preklopnoj sklopci (2). |

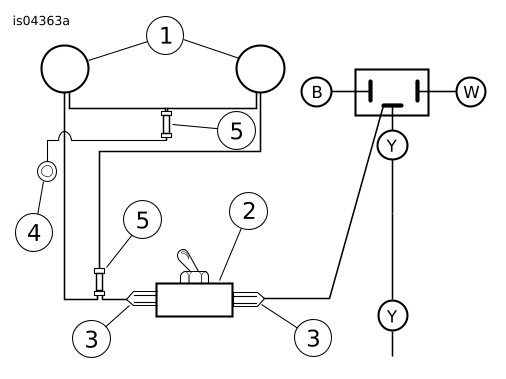

Slika 3. Shema ožičenja | ||||||||||
| 5. | Pogledajte Slika 6. Uklonite povezani vod napajanja iz žica prednjeg svjetla i pričvrstite priključak (3) na preostali terminal na preklopnoj sklopci (2). | |||||||||||
| 6. | Obje crne žice krimpajte u jedan krajnji splet. Pomoću malog dijela žičanog kabela (23) krimpajte u suprotni krajnji splet. Završni kraj krimpajte u prstenasti terminal (27). | |||||||||||
| 7. | Pogledajte Slika 4 . Upotrijebite vijak od 5/16 inča kojim je pričvršćen gornji potporni nosač za ploču sklopki i koji uzemljuje prstenasti terminal. |

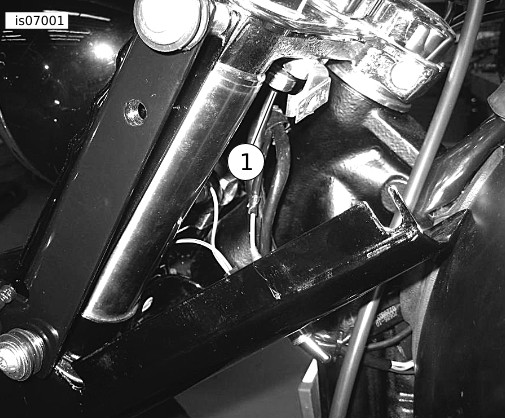

Slika 4. 5/16-inčni vijak za uzemljenje prstenastog terminala | ||||||||||
| 8. | Pogledajte Slika 1 . Pričvrstite lijevu bočnu ploču (5) na prednju ploču vilice (3) ispod lijeve strane nosača pomoćnog svjetla. | |||||||||||
| 9. | Provedite žice tako da se ne ukliješte između ploče i nosača vilice. Koristite se vezicama za kabele (25) kako biste žice pričvrstili za nosač vilice i okvir motocikla. | |||||||||||
| 10. | Vijke s lijeve strane pričvrstite na nosač zateznim momentom od 19 ft-lbs (26 Nm). |
Krimpani priključci
| 1. | Ogulite dio od 3/8 inča (10 mm) izolacije s krajeva triju žica za uzemljenje koje ćete spojiti, dvije žice iz pomoćnih svjetala i žicu za uzemljenje s prstenom. | |||||||
| 2. | Pogledajte Slika 3 . Dvije ogoljene žice za uzemljenje umetnite u krimpani priključak (5). | |||||||
| 3. | Kraj žice za uzemljenje s prstenom (4) umetnite u krimpani priključak na suprotnom kraju (5). |

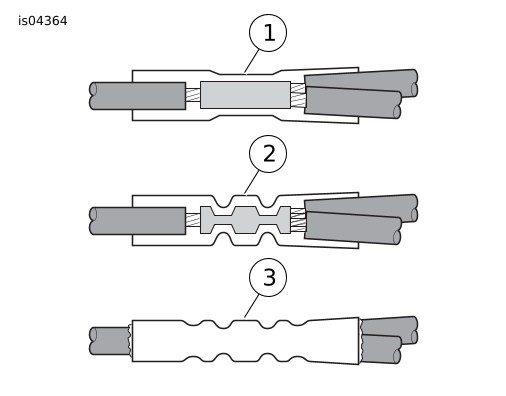

Slika 5. Postavljanje krimpanih priključaka | ||||||
| 4. | Boju krimpanog priključka uskladite s otvorom na alatu za krimpanje. Alatom za krimpanje Packard krimpajte žice u priključak. |
UPOZORENJETijekom upotrebe lemilice UltraTorch UT-100 ili bilo kojeg drugog uređaja koji se zagrijava, pridržavajte se uputa proizvođača. Nepridržavanje uputa proizvođača može rezultirati požarom i u konačnici smrću ili ozbiljnim ozljedama. (00335a)
- Izbjegavajte izravno usmjeravanje topline prema bilo kojoj komponenti sustava goriva. Ekstremna toplina može uzrokovati paljenje goriva/eksploziju koja može dovesti do smrti ili ozbiljnih ozljeda.
- Pazite da toplinu ne usmjerite prema bilo kojoj komponenti električnog sustava osim priključaka na kojima obavljate toplinsko skupljanje.
- Uvijek držite ruke dalje od područja rada alata i nastavka za spajanje stezanjem uslijed topline.
- Alatom Ultra-Torch, toplinskim pištoljem ili drugim prikladnim uređajem za zagrijavanje zagrijte krimpani splet kako biste zatvorili priključak. Nanesite toplinu od središta spoja prema svakom kraju dok topljivo brtvilo ne izađe van kroz oba kraja priključka. Ostavite spojeve da se ohlade.
- Pogledajte Slika 6. Postavite pomoćna svjetla (17) i ukrasne prstenove (19).
Završno sklapanje
UPOZORENJEPrvo spojite pozitivni (+) kabel akumulatora. Ako pozitivni (+) kabel dođe u kontakt s uzemljenjem dok je negativni (-) kabel priključen, iskre koje pri tome nastaju mogu uzrokovati eksploziju akumulatora, što može rezultirati smrću ili ozbiljnom ozljedom. (00068a)
| 1. | Priključite kabele akumulatora, najprije pozitivni (+). | |
| 2. | Postavite sjedalo prema uputama u servisnom priručniku. | |
| UPOZORENJE Nakon postavljanja sjedala povucite sjedalo prema gore kako biste provjerili je li dobro učvršćeno u svom položaju. Labavo sjedalo tijekom vožnje se može pomaknuti i uzrokovati gubitak nadzora, što može rezultirati smrću ili ozbiljnim ozljedama. (00070b) UPOZORENJEPrije vožnje motocikla provjerite ispravnost svih svjetala i prekidača. Loša vidljivost vozača može rezultirati smrću ili ozbiljnom ozljedom. (00316a) | ||
| 3. | Isprobajte dugo i kratko svjetlo te pomoćna svjetla kako biste se uvjerili da rade ispravno. Pogledajte odjeljak PORAVNAVANJE PREDNJEG SVJETLA u servisnom priručniku. | |
| 4. | Usmjerite pomoćna svjetla i zategnite matice za montažu. |
SERVISNI DIJELOVI

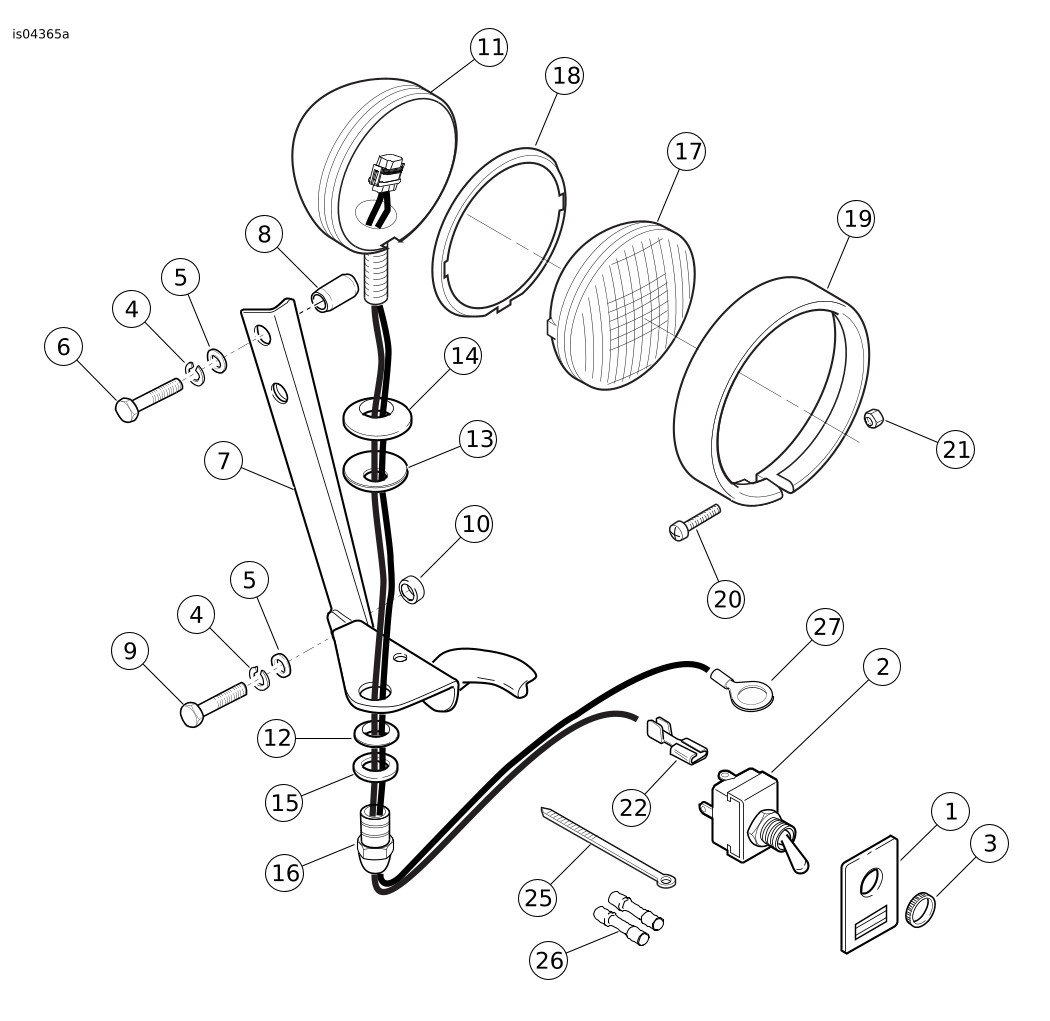

Slika 6. Servisni dijelovi: Komplet pomoćnih svjetala
Tablica 1. Tablica sa servisnim dijelovima
Stavka | Opis (Količina) | Broj dijela |
|---|---|---|
1 | Naljepnica, sklopka | 68731-98 |
2 | Sklopka, preklopna (uključuje stavku 3, nazubljenu maticu) | 67844-70 |
3 | Matica, nazubljena | 67846-70 |
4 | Sigurnosna podloška, 5/16-inčna (4) | 7041 |
5 | Podloška, ravna, 5/16 inčna (4) | 6330 |
6 | Vijak, 5/16-24 x 1-3/8 inča (2) | 4020W |
7 | Nosač, pomoćno svjetlo | 12700036 |
8 | Razdjelnik (2) | 5885 |
9 | Vijak, 5/16-24 x 1 inča (2) | 3960W |
10 | Razdjelnik (2) | 11827 |
11 | Kućište, pomoćno svjetlo (2) | 68000033 |
12 | Stezni blok, pomoćno svjetlo (2) | 68720-62 |
13 | Podloška, Belleville (2) | 6072 |
14 | Okretni blok, pomoćno svjetlo (2) | 68721-62 |
15 | Podloška, okretna (2) | 68693-38 |
16 | Matica kratkog svjetla (2) | 7892 |
17 | Pomoćno svjetlo (zatvorena jedinica) (2) | Kupuje se zasebno |
18 | Prsten ležišta, unutarnji (2) | 68331-02 |
19 | Ukrasni prsten, vanjski (2) | 68725-62A |
20 | Vijak, #8-32 x 1 inča (2) | 3514 |
21 | Osovinska matica, #8-32 (krom) | 7606 |
22 | Priključak, jedna lopatica (2) | 9930 |
23 | Žica, kabel (nije prikazano) | Ne prodaje se zasebno |
24 | Vod (nije prikazan) | Ne prodaje se zasebno |
25 | Vezica, za kabel (10) | 10006 |
26 | Priključak, krimpani (2) | 70586-93 |
27 | Kružni priključak, 5/16 inča | 9859 |
