LISATULE KOMPLEKT
J054282023-01-30
ÜLDOSA
Komplekti number
68000026
Mudelid
Mudeli sobivuse teavet vaadake P&A jaemüügikataloogist või osade ja tarvikute jaotisest veebilehel www.harley-davidson.com (ainult inglise keeles).
Vajalikud lisaosad
Selle komplekti õigeks paigaldamiseks on vaja järgmisi tööriistu, mis on saadaval Harley-Davidsoni edasimüüjalt:
- Heat Gun (HD-25070)
- Packardi kokkusurumistööriist (HD-38125-8)
- Ultra-Torch (HD-39969)
HOIATUS!Juhi ja kaassõitja turvalisus oleneb sellest, kas komplekt on õigesti paigaldatud. Kasutage sobivaid hooldusjuhendi protseduure. Kui protseduur pole teile jõukohane või teil puuduvad õiged tööriistad, laske paigaldada Harley-Davidson®-i edasimüüjal. Selle komplekti vale paigaldamine võib põhjustada surma või raskeid vigastusi. (00333b)
MÄRKUS.
See juhiste leht viitab hooldusjuhendi teabele. Paigaldamiseks on vajalik teie mootorratta mudeli hooldusjuhend ja see on kättesaadav Harley-Davidsoni edasimüüjalt.
Komplekti sisu
TEADE
Kui lisate liiga palju elektritarvikuid, võite sõiduki toitesüsteemi üle koormata. Kui kõik ühel ajal töötavad elektritarvikud tarbivad rohkem elektrivoolu, kui sõiduki toitesüsteem suudab toota, võib elektritarve aku tühjaks lasta ja sõiduki elektrisüsteemi kahjustada. (00211d)
MÄRKUS.
Lisa-/udutuled ei kuulu sellesse komplekti. Soovitud tule stiil tuleb osta eraldi. HDI-mootorrattad tohivad kasutada ainult kinnitatud udutulesid.
Kui seda tulekomplekti kasutatakse koos tuuleklaasikomplektiga, vaadake õige paigaldusjärjestuse kohta selle komplektiga kaasasolevaid juhiseid.
PAIGALDAMINE
Lisatule ja klambri paigaldamine
| 1. | Vt Joonis 1 . Eemaldage ning visake ära kaks kruvi (1) ja külgmised iluliistud (2) kahvli ilupaneeli (3) mõlemalt küljelt. |

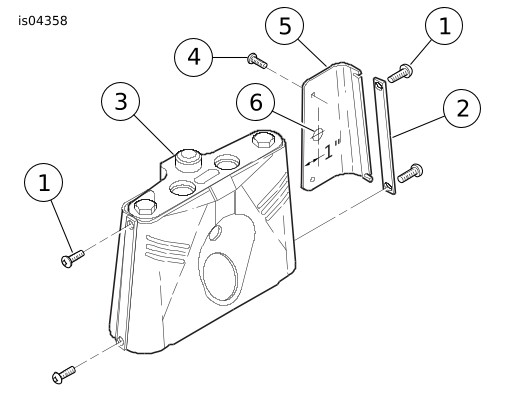

Joonis 1. Lüliti auk | ||||||||||||
| 2. | Keerake lahti TORX ® -kruvid (4) ja eemaldage esikahvli ilupaneelilt tagapaneel (5). Eemaldage augu kork ja visake ära. | |||||||||||||
| 3. | Vt Joonis 6. Kinnitage kleepuv silt (1) puuritud augu ümber ( Joonis 1 , osa 6). Paigaldage lüliti (2) auku, kasutades rihvelmutrit (3). Pange tagapaneel hilisemaks juhtmestiku paigaldamiseks kõrvale. | |||||||||||||
| 4. | Asetage lukuseib (4) ja seib (5) kahele poldile (6). Sisestage poldid läbi klambri (7) ülemiste aukude ja läbi vahetüki (8). Keerake kahvli klambri ülemistesse aukudesse ja läbi ilupaneeli sõrme pingule. | |||||||||||||
| 5. | Asetage lukuseib (4) ja seib (5) kahele poldile (9). Sisestage poldid läbi klambri (7) alumiste aukude ja läbi vahetüki (10). Keerake kahvli klambri alumistesse aukudesse ja läbi ilupaneeli sõrme pingule. | |||||||||||||
| 6. | Pingutage klambri parempoolsed küljepoldid 19 jalga naela kohta (26 Nm). | |||||||||||||
| 7. |
Lisatule korpus (11) kinnitatakse klambri külge, kasutades riistvara (12–16) vastavalt jaotises
Joonis 6
näidatule.
MÄRKUS. Belleville'i seib (13) tuleb asetada kupliga ülespoole. | |||||||||||||
| 8. | Vt Joonis 2 . Asetage pirnile sisemine pesastusrõngas. Ühendage pirn üksuse (1) pistikuga. |

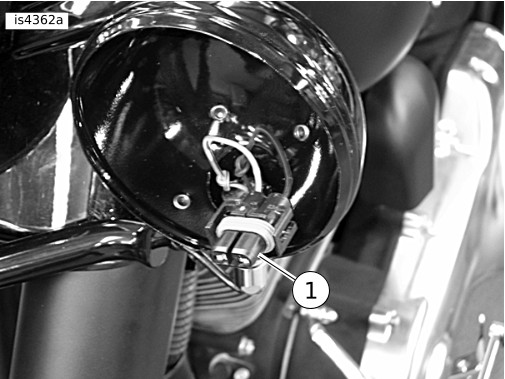

Joonis 2. Lisa-LED-tule klemm | ||||||||||||
| 9. | Kinnitage lisa-LED-tuli (17) ja sisemine pesastusrõngas (18), kasutades välimist viimistlusrõngast (19), kruvi (20) ja mutrit (21). |
Lisatule juhtmestik
MÄRKUS.
Kui lisatuled on juhtmega ühendatud, saab neid kasutada ainult siis, kui esituli on seatud lähituleks. See vastab enamikule osariigi ja kohalikele seadustele.
| 1. | Eemaldage iste, nagu on kirjeldatud hooldusjuhendis. | |||||||||||
| HOIATUS! Sõiduki juhusliku käivitumise vältimiseks, mis võib põhjustada surma või raskeid vigastusi, eemaldage enne jätkamist akukaablid (negatiivse märgiga (–) akukaabel enne). (00307a) HOIATUS!Ühendage esmalt lahti aku negatiivne (-) kaabel. Kui positiivne (+) kaabel puutub maandusega kokku siis, kui negatiivne (-) kaabel on ühendatud, võivad sellest tulenevad sädemed põhjustada aku plahvatamise, mis võib omakorda põhjustada surma või raskete vigastustega lõppeva õnnetuse. (00049a) | ||||||||||||
| 2. | Eraldage akukaablid, alustades negatiivsest (–) kaablist. | |||||||||||
| 3. | Vt Joonis 3 . Hallid/mustad (toite)juhtmed ja mustad (maanduse) juhtmed lisatuledest (1) suunatakse esikahvli paneeli põhja, lüliti lähedal asuvasse kohta. Kõigi tulede juhtmed kaetakse vinüülkanaliga (24). Suruge mõlemad hallid/mustad juhtmed lõppjätkuosa ühte otsa. Kasutage väikest juhtme osa (23) ja suruge lõppjätkuosa vastasotsas kokku. Suruge lõplik ots lameklemmi (22). | |||||||||||
| 4. | Pistik (3) kinnitatakse lülitile (2) lähima klemmi külge. |

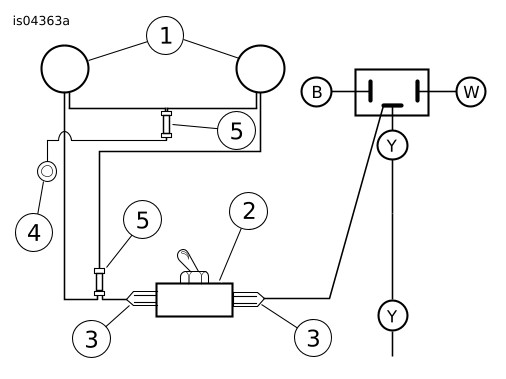

Joonis 3. Elektriskeem | ||||||||||
| 5. | Vt Joonis 6. Eemaldage lõastatud toitejuhe esitule juhtmetest ja ühendage pistik (3) lülituslüliti (2) ülejäänud klemmiga. | |||||||||||
| 6. | Suruge mõlemad mustad juhtmed lõppjätkuosa ühte otsa. Kasutage väikest juhtme osa (23) ja suruge lõppjätkuosa vastasotsas kokku. Suruge lõplik ots rõngasklemmi (27). | |||||||||||
| 7. | Vt Joonis 4 . Kasutage 5/16-tollist polti, mis kinnitab lülitipaneeli ülemise klambri toe ja maandab rõngasklemmi. |

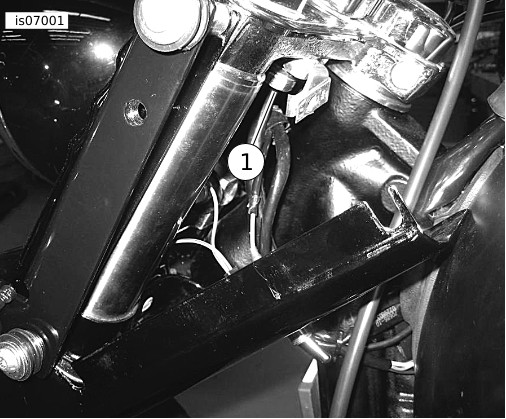

Joonis 4. 5/16-tolline polt rõngasklemmi maanduseks | ||||||||||
| 8. | Vt Joonis 1 . Vasakpoolne külgpaneel (5) kinnitatakse esikahvli paneelile (3) lisatule klambri vasaku külje alla. | |||||||||||
| 9. | Suunake juhtmed nii, et need ei oleks ilupaneeli ja kahvli klambri vahel kokku surutud. Kasutage kaablirihmasid (25), et kinnitada juhtmed kahvli klambri ja mootorratta raami külge. | |||||||||||
| 10. | Pingutage klambri vasakpoolsed küljepoldid 19 jalga naela kohta (26 Nm). |
Lõppjätkuosa ühendused
| 1. | Koorige 10 mm isolatsiooniosa kolme ühendatava maandusjuhtme otstest, kaks juhet lisatuledest ja rõngaga maandusjuhe. | |||||||
| 2. | Vt Joonis 3 . Sisestage kaks eemaldatud maandusjuhet lõppjätkuosa ühendusse (5). | |||||||
| 3. | Sisestage maandusjuhtme rõngaga (4) ots lõppjätkuosa vastasotsa (5). |

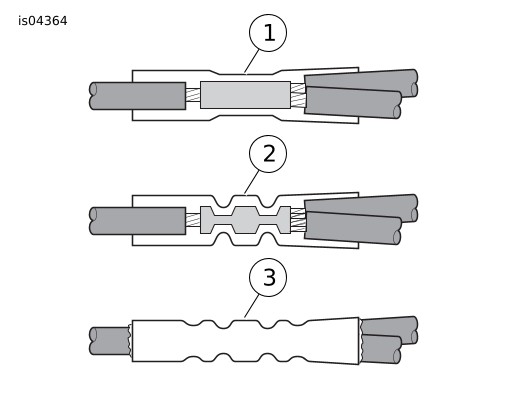

Joonis 5. Lõppjätkuosa ühenduste paigaldamine | ||||||
| 4. | Sobitage tlõppjätkuosa ühenduse värv pressimisriista õõnsusega. Kasutades pressimistööriista Packard Crimping Tool, pressige juhtmed pistikusse. |
HOIATUS!Veenduge, et järgiksite seadme UltraTorch UT-100 või mis tahes muu kiirguskütteseadme kasutamisel tootja juhiseid. Tootja juhiste mittejärgimine võib viia tulekahjuni, mis võib põhjustada surma või raskeid vigastusi. (00335a)
- Vältige kuumuse juhtimist mis tahes kütusesüsteemi komponendi poole. Suur kuumus võib põhjustada kütuse süttimist/plahvatust, mille tulemus on surm või tõsine vigastus.
- Vältige kuumuse juhtimist mis tahes muu elektrisüsteemi komponendi suunas kui pistikud, mille suhtes kuumtöötlust tehakse.
- Hoidke käed alati tööriista otsapiirkonnast ja kuumusega kokkutõmbavast kinnitusest eemale.
- Kasutades Ultra-Torchi, Heat Guni või muud sobivat kiirgavat kütteseadet, kuumutage ja kapseldage lõppjätkuosa ühendus. Kandke kokkusurutavast keskosast mõlemasse otsa kuumust, kuni sulatatav hermeetik väljub pistiku mõlemast otsast. Laske ühendustel jahtuda.
- Vt Joonis 6. Paigaldage lisatuled (17) ja ilurõngad (19).
Lõplik kokkupanek
HOIATUS!Ühendage esmalt aku positiivne (+) kaabel. Kui positiivne (+) kaabel puutub maandusega kokku siis, kui negatiivne (-) kaabel on ühendatud, võivad sellest tulenevad sädemed põhjustada aku plahvatamise, mis võib omakorda põhjustada surma või raskete vigastustega lõppeva õnnetuse. (00068a)
| 1. | Ühendage akukaablid, alustades positiivsest (+) kaablist. | |
| 2. | Paigaldage iste, nagu on kirjeldatud hooldusjuhendis. | |
| HOIATUS! Pärast istme paigaldamist tõmmake istet ülespoole, et veenduda, et see on paigale lukustatud. Lahtine iste võib sõitmise ajal põhjustada juhitavuse kaotamise, mille tagajärg võib olla surm või raskete vigastustega lõppev õnnetus. (00070b) HOIATUS!Veenduge enne mootorrattaga sõitmist, et kõik tuled ja lülitid töötavad. Kui mootorratta juht on halvasti nähtav, võib see põhjustada surma või raskete vigastustega lõppeva olukorra. (00316a) | ||
| 3. | Katsetage kaug- ja lähitulesid ning lisatulesid seoses nõuetekohase toimimisega. Vaadake hooldusjuhendist jaotist ESITULE JOONDAMINE. | |
| 4. | Suunake lisatuled ja pingutage kinnitusmutrid. |
HOOLDATAVAD OSAD

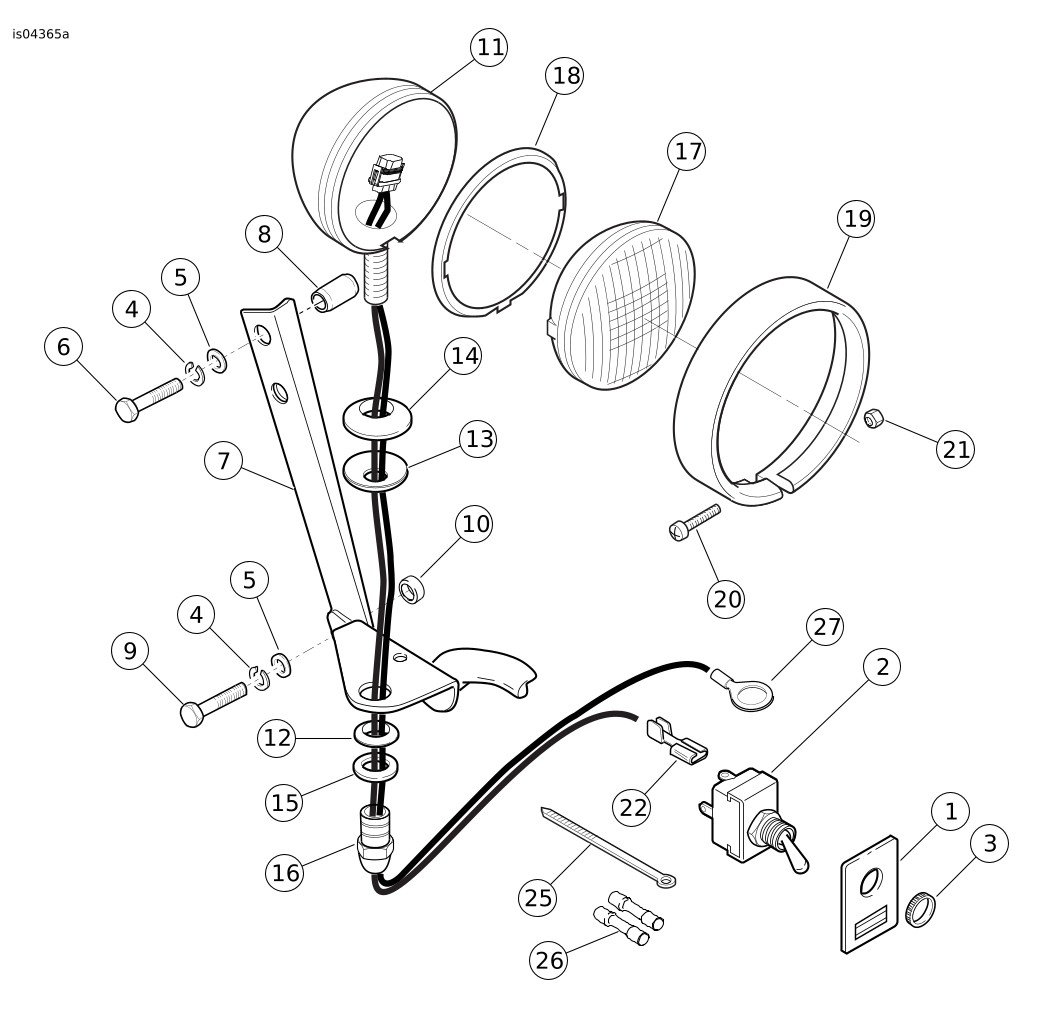

Joonis 6. Hooldatavad osad: Lisatule komplekt
Tabel 1. Hooldatavate osade tabel
Üksus | Kirjeldus (kogus) | Tootenumber |
|---|---|---|
1 | Silt, lüliti | 68731-98 |
2 | Lüliti (sisaldab osa 3, rihvelmutter) | 67844-70 |
3 | Rihvelmutter | 67846-70 |
4 | Lukustusseib, 5/16 tolli (4) | 7041 |
5 | Lameseib, 5/16 tolli (4) | 6330 |
6 | Polt, 5/16-24 x 1-3/8 tolli (2) | 4020W |
7 | Klamber, lisatuli | 12700036 |
8 | Seib (2) | 5885 |
9 | Polt, 5/16-24 x 1 toll (2) | 3960W |
10 | Seib (2) | 11827 |
11 | Lisatule korpus (2) | 68000033 |
12 | Klambriplokk, lisatuli (2) | 68720-62 |
13 | Seib, Belleville (2) | 6072 |
14 | Pöördplokk, lisatuli (2) | 68721-62 |
15 | Seib, pöörlev (2) | 68693-38 |
16 | Gabariittule mutter (2) | 7892 |
17 | Lisatuli (suletud seade) (2) | Tuleb osta eraldi |
18 | Pesastusrõngas, sisemine (2) | 68331-02 |
19 | Ilurõngas, välimine (2) | 68725-62A |
20 | Kruvi, 8-32 x 1 toll (2) | 3514 |
21 | Lukustusmutter, 8-32 (kroom) | 7606 |
22 | Ühendus, ühene, lame (2) | 9930 |
23 | Juhe (ei ole näidatud) | Ei müüda eraldi |
24 | Kanal (ei ole näidatud) | Ei müüda eraldi |
25 | Kaablirihm (10) | 10006 |
26 | Ühendus, lõppjätkuosa (2) | 70586-93 |
27 | Rõngas-kaabliking, 5/16-tolline | 9859 |
