PAGALBINĖS ŠVIESOS KOMPLEKTAS
J054282023-01-30
BENDROJI INFORMACIJA
Komplekto numeris
68000026
Modeliai
Informaciją apie tai, kuriems modeliams tai tinka, žr. dalių ir priedų (P&A) mažmeninės prekybos kataloge arba interneto svetainės www.harley-davidson.com skyriuje apie dalis ir priedus (tik anglų k.).
Reikalingos papildomos dalys
Tinkamiems šio komplekto montavimo darbams atlikti reikalingi toliau minimi įrankiai, kuriuos įsigyti galite iš „Harley-Davidson“ prekybos atstovų:
- Techninis fenas (HD-25070)
- „Packard“ suspaudimo įrankis (HD-38125-8)
- Ultra-Torch degiklis (HD-39969)
ĮSPĖJIMASVairuotojo ir keleivio saugumas priklauso nuo tinkamo šio rinkinio sumontavimo. Vadovaukitės atitinkamomis techninės priežiūros vadovo procedūromis. Jei patys procedūros atlikti negalite arba neturite tinkamų įrankių, tegu sumontuoja „Harley-Davidson“ pardavėjas. Netinkamai sumontavus šį rinkinį, galima sunkiai arba mirtinai susižaloti. (00333b)
PASTABA
Šiame instrukcijų lape yra pateikta nuorodų į informaciją iš techninės priežiūros vadovo. Norint montuoti jūsų modelio motocikle reikalingas techninės priežiūros vadovas, kurį galima įsigyti iš „Harley-Davidson“ atstovo.
Rinkinio turinys
PRANEŠIMAS
Transporto priemonės sistema gali būti perkrauta pridėjus per daug elektrą naudojančių priedų. Jei vienu metu naudojami elektriniai priedai suvartoja daugiau elektros energijos, nei transporto priemonės įkrovimo sistema gali pagaminti, akumuliatorius gali išsikrauti ir gali būti sugadinta transporto priemonės elektros sistema. (00211d)
PASTABA
Pagalbiniai / rūko žibintai nėra įtraukti į šį komplektą. Pageidaujama žibinto forma įsigyjama atskirai. DHI motocikluose turėtų būti naudojami tik patvirtinti rūko žibintai.
Jeigu šis žibinto rinkinys bus naudojamas su priekinio stiklo rinkiniu, vadovaukitės to rinkinio instrukcijomis teisingai montavimo sekai.
MONTAVIMAS
Pagalbinio žibinto ir rėmelio montavimas

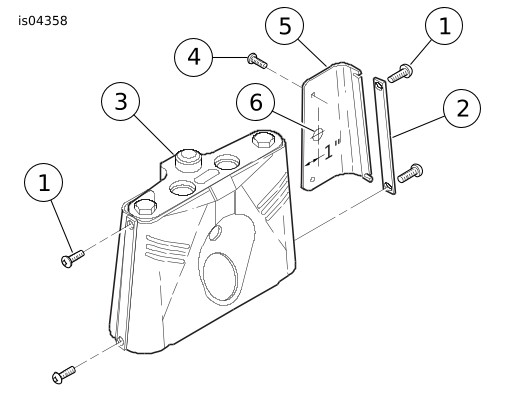

| 1. | Žr. Pav 1 . Iš abiejų šakės apdailos skydelio pusių (3) išimkite ir išmeskite du sraigtus (1) ir šonines apdailos juosteles (2). |
Pav 1. Perjungimo jungiklio anga | ||||||||||||
| 2. | Atsukite TORX ® sraigtus (4) ir nuimkite galinį skydelį (5) nuo priekinės šakės apdailos skydelio. Išimkite ir išmeskite angos kamštį. | |||||||||||||
| 3. | Žr. Pav 6. Aplipinkite išgręžtos angos ( Pav 1 , 6 elementas) kraštus lipnia juosta (1). Rifliuota veržle (3) į angą sumontuokite perjungimo jungiklį (2). Galinį skydelį padėkite į šalį tolimesniems laidų darbams. | |||||||||||||
| 4. | Ant dviejų varžtų (6) uždėkite fiksuojamąją poveržlę (4) ir poveržlę (5). Perkiškite varžtus per viršutines angas rėmelyje (7) ir per skyriklį (8). Pirštais įsukite į šakės rėmelio viršutines angas ir per apdailos skydelį. | |||||||||||||
| 5. | Ant dviejų varžtų (9) uždėkite fiksuojamąją poveržlę (4) ir poveržlę (5). Perkiškite varžtus per apatines angas rėmelyje (7) ir per skyriklį (10). Pirštais įsukite į šakės rėmelio apatines angas ir per apdailos skydelį. | |||||||||||||
| 6. | Priveržkite dešinės pusės rėmelio varžtus iki 19 ft-lbs (26 Nm). | |||||||||||||
| 7. |
Naudodami tvirtinimo įrangą (12-16) pritvirtinkite pagalbinio žibinto korpusą (11) ant rėmelio
Pav 6
nurodyta seka.
PASTABA „Belleville“ poveržlė (13) dedama išgaubta puse į viršų. | |||||||||||||

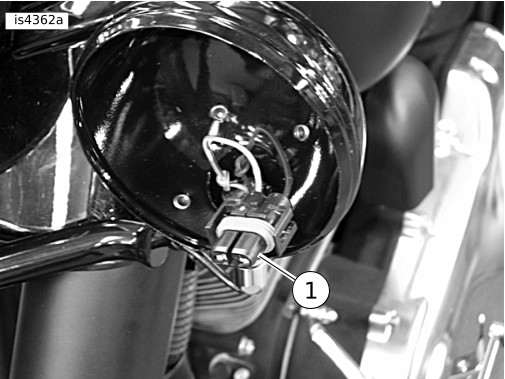

| 8. | Žr. Pav 2 . Ant lemputės uždėkite vidinį lizdo žiedą. Prijunkite lemputę prie elemento (1) jungties. |
Pav 2. Pagalbinio LED žibinto kontaktas | ||||||||||||
| 9. | Pritvirtinkite pagalbinį LED žibintą (17) ir vidinį lizdo žiedą (18) išoriniu apdailos žiedu (19), sraigtu (20), ir veržle (21). |
Pagalbinio žibinto laidai
PASTABA
Sujungus laidus, kaip nurodyta, pagalbiniai žibintai naudojami tik kai priekinis žibintas yra artimųjų šviesų rėžime. Tai atitinka daugumos valstijų ir vietinių įstatymų.
| 1. | Vadovaudamiesi techninės priežiūros vadove pateiktais nurodymais nuimkite sėdynę. | |||||||||||
| ĮSPĖJIMAS Kad transporto priemonė nebūtų netyčia užvesta (dėl to galima sunkiai arba mirtinai susižaloti), prieš atlikdami tolesnius veiksmus atjunkite akumuliatoriaus kabelius (pirmiausia neigiamą (–) kabelį). (00307a) ĮSPĖJIMASPirmiausia atjunkite neigiamą (-) akumuliatoriaus kabelį. Jei teigiamas (+) kabelis liečia žemę ir prijungtas neigiamas (-) kabelis, dėl susidariusių kibirkščių akumuliatorius gali sprogti, dėl to galima sunkiai arba mirtinai susižaloti. (00049a) | ||||||||||||
| 2. | Atjunkite akumuliatoriaus laidus. Pirmiausia atjunkite neigiamą (–) laidą. | |||||||||||
| 3. | Žr. Pav 3 . Pagalbinių žibintų (1) pilkus/juodus (maitinimo) laidus ir juodus (įžeminimo) laidus praveskite į priekinės šakės skydelio apačią, vietą šalia jungiklio. Žibintų laidus padenkite vinilo vamzdeliu (24). Įspauskite abu pilkus/juodus laidus į vieną suduriamosios jungties galą. Į kitą suduriamosios jungties galą įspauskite nedidelę dalį kabelio (23). Paskutinį galą įspauskite į kontakto jungtį (22). | |||||||||||
| 4. | Prijunkite jungtį (3) prie artimiausio perjungimo jungiklio (2) kontakto. |

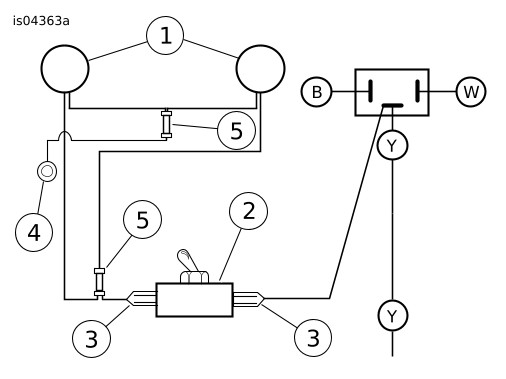

Pav 3. Elektros Schema | ||||||||||
| 5. | Žr. Pav 6. Nuo priekinio žibinto laidų nuimkite prie jų pritvirtintą maitinimo laidą ir pritvirtinkite jungtį (3) prie ant perjungimo jungiklio (2) likusio kontakto. | |||||||||||
| 6. | Abu juodus laidus įspauskite į vieną suduriamosios jungties galą. Į kitą suduriamosios jungties galą įspauskite nedidelę kabelio dalį (23). Paskutinį galą įspauskite į žiedo kontaktą (27). | |||||||||||

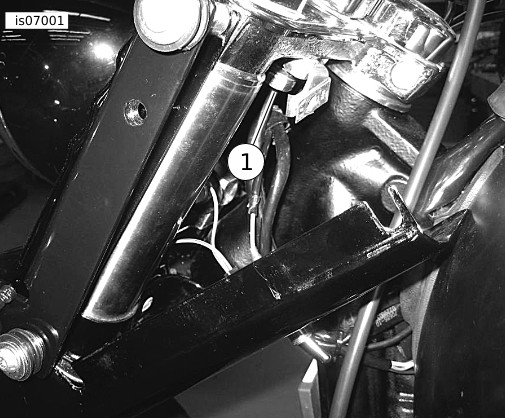

| 7. | Žr. Pav 4 . 5/16 colių varžtas sujungia viršutinio rėmelio atramą su jungiklio skydeliu ir įžemina žiedo kontaktą. |
Pav 4. 5/16 colių varžtas žiedo terminalo įžeminimui | ||||||||||
| 8. | Žr. Pav 1 . Kairės pusės skydelį (5) pritvirtinkite prie priekinės šakės skydelio (3) po kairiąja pagalbinio žibinto rėmelio puse. | |||||||||||
| 9. | Praveskite laidus taip, kad jie nebūtų prižnybti tarp apdailos skydelio ir šakės rėmelio. Pritvirtinkite laidus prie šakės rėmelio ir motociklo rėmo naudodami kabelių sąvaržas (25). | |||||||||||
| 10. | Priveržkite kairės pusės varžtus iki 19 ft-lbs (26 Nm). |
Suduriamosios jungties jungtys
| 1. | Nulupkite 3/8 col. (10 mm) ilgio izoliacijos dalį nuo trijų sujungtų įžeminimo laidų, dviejų pagalbinio žibinto laidų ir įžeminimo laido su žiedu. | |||||||
| 2. | Žr. Pav 3 . Įkiškite du apnuogintus įžeminimo laidus į suduriamosios jungties jungtį (5). | |||||||
| 3. | Įkiškite įžeminimo laido su žiedu (4) galą į priešingą suduriamosios jungties (5) pusę. |
Pav 5. Suduriamosios jungties jungčių montavimas | ||||||
| 4. | Suderinkite suduriamosios jungties spalvą su presavimo įrankio ertme. Naudodami „Packard“ presavimo įrankį, įspauskite laidus į jungtį. |
ĮSPĖJIMASNaudodami „UltraTorch UT-100“ arba bet kokį kitą spindulinio šildymo įrenginį būtinai laikykitės gamintojo nurodymų. Nesilaikant gamintojo nurodymų gali kilti gaisras, todėl galima sunkiai arba mirtinai susižaloti. (00335a)
- Venkite tiesioginio karščio šalia bet kokio degalų sistemos komponento. Dėl didelio karščio degalai gali užsidegti / sprogti ir sunkiai arba mirtinai sužaloti.
- Stenkitės nenukreipti tiesioginio karščio į jokį elektros sistemos komponentą, išskyrus tas jungtis ant kurių atliekami nuo karščio susitraukiančios medžiagos darbai.
- Visada laikykite rankas atokiau nuo įrankio galo srities ir karštyje susitraukiančios jungties.
- Naudodami „Ultra-Torch“, techninį feną, ar kitą tinkamą karštį spinduliuojantį prietaisą, įkaitinkite įspaustus pjūvius, apimant ir suduriamosios jungties jungtį. Karštį taikykite nuo įspaudimo centro į abu šonus iki lydomas sandariklis išsilies iš abiejų jungties galų. Leiskite pjūviams atvėsti.
- Žr. Pav 6. Sumontuokite pagalbinius žibintus (17) ir apdailos žiedus (19).
Galutinis surinkimas
ĮSPĖJIMASPirmiausia prijunkite teigiamą (+) akumuliatoriaus kabelį. Jei teigiamas (+) kabelis liečia žemę ir prijungtas neigiamas (-) kabelis, dėl susidariusių kibirkščių akumuliatorius gali sprogti, dėl to galima sunkiai arba mirtinai susižaloti. (00068a)
| 1. | Sujunkite akumuliatoriaus laidus, pradedant nuo teigiamo (+). | |
| 2. | Vadovaudamiesi techninės priežiūros vadovo instrukcijomis, sumontuokite sėdynę. | |
| ĮSPĖJIMAS Uždėję sėdynę, patraukite ją į viršų, kad įsitikintumėte, jog ji gerai pritvirtinta. Važiuojant blogai pritvirtinta sėdynė gali pasislinkti, todėl galite nesuvaldyti transporto priemonės ir sunkiai arba mirtinai susižaloti. (00070b) ĮSPĖJIMASPrieš naudodami motociklą įsitikinkite, kad visos šviesos ir jungikliai tinkamai veikia. Dėl prasto motociklininko matomumo galima sunkiai arba mirtinai susižaloti. (00316a) | ||
| 3. | Išbandykite priekinio žibinto ilgąsias ir artimąsias šviesas, bei pagalbinius žibintus, kad įsitikintumėte tinkamu jų veikimu. Žr. PRIEKINIO ŽIBINTO REGULIAVIMAS techninės priežiūros vadove. | |
| 4. | Nukreipkite pagalbinius žibintus ir priveržkite montavimo veržles. |
DALYS, REIKALINGOS UŽDUOČIAI ATLIKTI

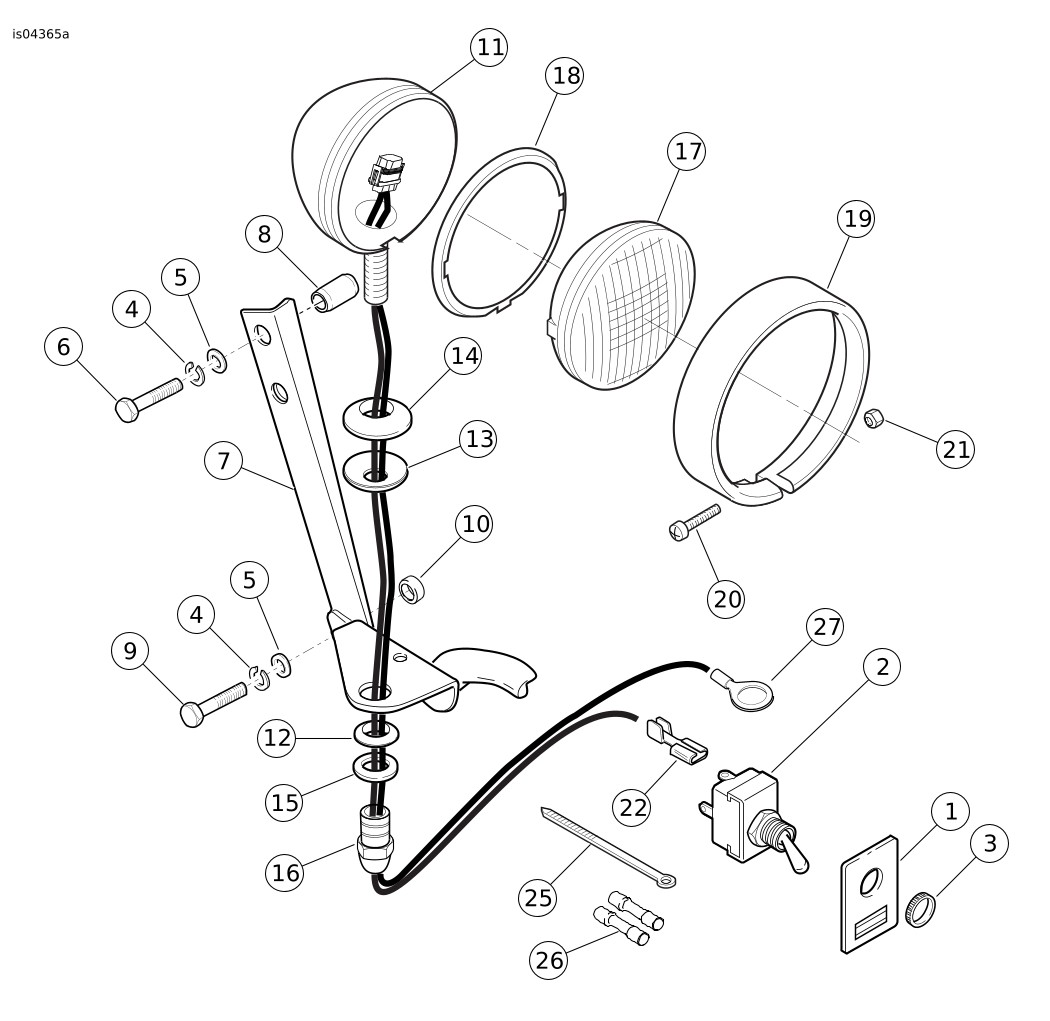

Pav 6. Dalys, reikalingos užduočiai atlikti Pagalbinės šviesos komplektas
Lent 1. Dalių, reikalingų užduočiai atlikti, lentelė
Elementas | Aprašymas (kiekis) | Dalies numeris |
|---|---|---|
1 | Etiketė, jungiklis | 68731-98 |
2 | Jungiklis, perjungimo (apima 3 elementą, rifliuotą veržlę) | 67844-70 |
3 | Veržlė, rifliuota | 67846-70 |
4 | Fiksuojamoji poveržlė, 5/16 col. (4) | 7041 |
5 | Poveržlė, plokščia 5/16 col. (4) | 6330 |
6 | Varžtas, 5/16-24 x 1-3/8 col. (2) | 4020W |
7 | Rėmelis, pagalbinio žibinto | 12700036 |
8 | Skyriklis (2) | 5885 |
9 | Varžtas, 5/16-24 x 1 col. (2) | 3960W |
10 | Skyriklis (2) | 11827 |
11 | Korpusas, pagalbinio žibinto (2) | 68000033 |
12 | Apkabos blokas, pagalbinio žibinto (2) | 68720-62 |
13 | Poveržlė, „Belleville“ (2) | 6072 |
14 | Šarnyro blokas, pagalbinio žibinto (2) | 68721-62 |
15 | Poveržlė, šarnyro (2) | 68693-38 |
16 | Lenkimo žibinto veržlė (2) | 7892 |
17 | Pagalbinis žibintas (užsandarintas vienetas) (2) | Įsigyta atskirai |
18 | Lizdo žiedas, vidinis (2) | 68331-02 |
19 | Apdailos žiedas, išorinis (2) | 68725-62A |
20 | Sraigtas, #8-32 x 1 col. (2) | 3514 |
21 | Kontrveržlė, #8-32 (chromas) | 7606 |
22 | Jungtis, vienguba (2) | 9930 |
23 | Laidas, kabelio (nerodomas) | Atskirai neparduodama |
24 | Vamzdelis (nerodomas) | Atskirai neparduodama |
25 | Sąvarža, kabelio (10) | 10006 |
26 | Jungtys, suduriamoji jungtis (2) | 70586-93 |
27 | Žiedinis gnybtas, 5/16 col. | 9859 |
