KIT LAMPU TAMBAHAN
J054282023-01-30
UMUM
Nombor Kit
68000026
Model
Untuk maklumat perlengkapan model, lihat Katalog Runcit P&A atau seksyen Bahagian dan Aksesori di www.harley-davidson.com (Bahasa Inggeris sahaja).
Bahagian Tambahan Diperlukan
Pemasangan yang betul bagi kit ini memerlukan alatan berikut tersedia di pusat peniaga Harley-Davidson:
  • Senapang Haba (HD-25070)
  • Alat Mengelim Packard (HD-38125-8)
  • Ultra-Torch (HD-39969)
AMARAN
Keselamatan penunggang dan pembonceng bergantung pada pemasangan kit yang betul. Gunakan prosedur manual servis yang sesuai. Jika anda tidak berkeupayaan atau tidak memiliki alat yang betul untuk melakukan prosedur ini, minta pengedar Harley-Davidson memasangkannya. Pemasangan kit ini yang tidak betul boleh membawa maut atau kecederaan serius. (00333b)
CATATAN
Lembaran arahan ini merujuk kepada maklumat dalam manual servis. Manual servis bagi model motosikal anda diperlukan untuk pemasangan ini, dan ia boleh didapati daripada pengedar Harley-Davidson.
Kandungan Kit
Lihat Rajah 6 dan Jadual 1 .
NOTIS
Menambah terlalu banyak aksesori elektrik boleh terlebih membebankan sistem pengecasan. Jika penggunaan elektrik bagi gabungan aksesori elektrik yang beroperasi pada bila-bila satu masa melebihi arus elektrik yang dihasilkan oleh sistem pengecasan kenderaan, penggunaan elektrik ini boleh menyahcas bateri dan merosakkan sistem elektrik kenderaan. (00211d)
CATATAN
Lampu tambahan/kabus tidak termasuk dalam kit ini. Gaya lampu yang dikehendaki mesti dibeli secara berasingan. Motosikal HDI hanya boleh menggunakan lampu kabus yang diluluskan.
Jika kit lampu ini akan digunakan dengan kit cermin depan, rujuk arahan yang diberikan dengan kit tersebut untuk urutan pemasangan yang betul.
PEMASANGAN
Pasang Lampu Tambahan dan Pendakap
1. Lihat Rajah 1 . Keluarkan dan buang dua skru (1) dan jalur trim sisi (2) dari setiap sisi panel trim garpu (3).
1Skru (4)
2Jalur trim sisi
3Kit garpu depan
4Skru TORX (2)
5Panel belakang, kiri
6Togol suis lokasi lubang

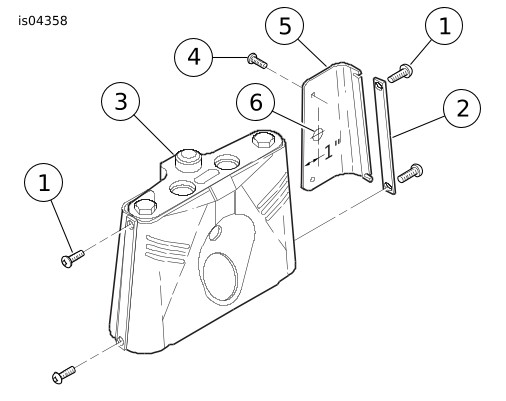

Rajah 1. Togol Lubang Suis
2. Tanggalkan skru TORX ® (4) dan keluarkan kembali panel belakang (5) dari panel trim garpu depan. Keluarkan palam lubang dan buang.
3. Lihat Rajah 6 . Lampirkan label pelekat (1) di sekitar lubang yang digerudi ( Rajah 1 , Item 6). Pasang suis togol (2) dalam lubang menggunakan punat kesat (3). Ketepikan panel belakang untuk pendawaian kemudian.
4. Letakkan sesendal kunci (4) dan sesendal (5) pada dua bolt (6). Masukkan bolt melalui lubang atas dalam pendakap (7) dan melalui penjarak (8). Ulir ke lubang atas pendakap garpu dan melalui panel trim jari ketat.
5. Letakkan sesendal kunci (4) dan sesendal (5) pada dua bolt (9). Masukkan bolt melalui lubang bawah dalam pendakap (7) dan melalui penjarak (10). Ulir ke dalam lubang bawah pendakap garpu dan melalui panel trim jari ketat.
6. Ketatkan bolt sebelah kanan pada pendakap hingga 19 kaki-paun (26 Nm).
7. Lampirkan perumah lampu tambahan (11) pada pendakap menggunakan perkakasan (12-16) dalam urutan yang ditunjukkan dalam Rajah 6 .
CATATAN
Sesendal Belleville (13) mesti diletakkan di dengan terangkup ke atas.
8. Lihat Rajah 2 . Letakkan cincin bersarang dalaman pada mentol. Sambungkan mentol pada penyambung item (1).
1Terminal lampu LED

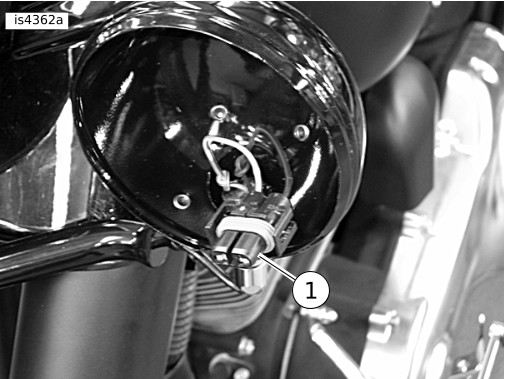

Rajah 2. Terminal Lampu LED Tambahan
9. Lampirkan lampu LED tambahan (17) dan cincin bersarang dalaman (18) menggunakan cincin trim luar (19), skru (20), dan nat (21).
Pendawaian Lampu Tambahan
CATATAN
Apabila berwayar seperti berikut, lampu tambahan hanya boleh dikendalikan manakala lampu depan utama berada pada sinar rendah. Ini mematuhi kebanyakan undang-undang negeri dan tempatan.
1. Tanggalkan tempat duduk menurut arahan dalam manual servis.
AMARAN
Untuk mengelakkan pemulaan kenderaan tidak sengaja yang boleh membawa maut atau kecederaan serius, putuskan kabel bagi bateri negatif (-) sebelum meneruskan. (00307a)
AMARAN
Cabut kabel bateri negatif (-) dahulu. Jika kabel positif (+) perlu bersentuhan dengan bumi menggunakan sambungan kabel negatif (-), percikan api yang terhasil boleh menyebabkan letupan bateri, dan membawa maut atau kecederaan serius. (00049a)
2. Putuskan kabel bateri, kabel negatif (-) dahulu.
3. Lihat Rajah 3 . Laluan wayar kelabu/hitam (kuasa) dan wayar hitam (tanah) daripada lampu tambahan (1) ke bahagian bawah panel garpu depan ke lokasi berhampiran suis. Tutup wayar pada setiap lampu dengan saluran vinil (24). Kelimkan kedua-dua wayar kelabu/hitam ke dalam satu bahagian hujung sambat. Gunakan bahagian kecil kabel wayar (23) dan kelim ke bahagian hujung sambat yang bertentangan. Kelimkan bahagian akhir terakhir ke terminal penceduk (22).
4. Lampirkan penyambung (3) ke terminal terdekat pada suis togol (2).
1Lampu tambahan (2)
2Togol suis
3Terminal penceduk
4Terminal gegelang
5Sambat (2)

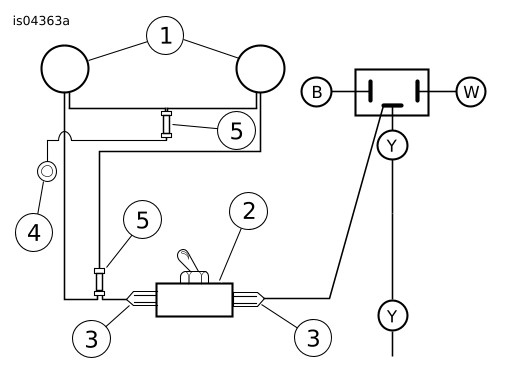

Rajah 3. Diagram Pendawaian
5. Lihat Rajah 6 . Keluarkan plumbum kuasa tambatan dari wayar lampu depan dan lampirkan penyambung (3) ke terminal yang tinggal pada suis togol (2).
6. Kelimkan kedua-dua wayar hitam ke dalam satu bahagian hujung sambat. Gunakan bahagian kecil kabel wayar (23), kelimkan ke dalam bahagian hujung sambat yang bertentangan. Kelimkan bahagian akhir terakhir ke terminal gelang (27).

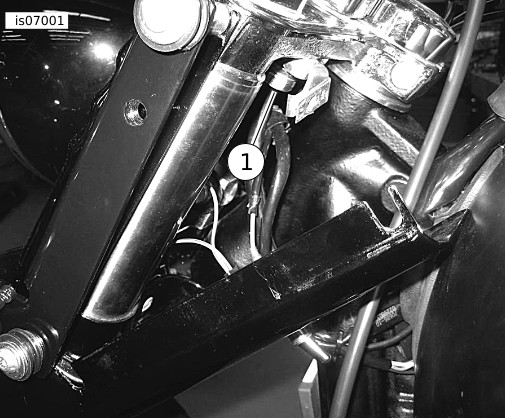

7. Lihat Rajah 4 . Gunakan bolt 5/16 inci yang melampirkan sokongan pendakap atas untuk panel suis dan bumikan terminal gelang.
1Bolt, 5/16 inci.
Rajah 4. Bolt 5/16 Inci untuk Pembumian Terminal Gelang
8. Lihat Rajah 1 . Lampirkan panel sisi kiri (5) ke panel garpu depan (3) di bawah sebelah kiri pendakap lampu tambahan.
9. Halakan wayar supaya ia tidak dicubit di antara panel trim dan pendakap garpu. Gunakan tali kabel (25) untuk mengukuhkan wayar pada pendakap garpu dan rangka motosikal.
10. Ketatkan bolt sebelah kiri pada pendakap hingga 19 kaki-paun (26 Nm).
Sambungan Sambat
1. Tanggalkan 3/8 inci. (10 mm) bahagian penebatan dari bahagian hujung tiga wayar tanah yang disambungkan, dua wayar daripada lampu tambahan dan wayar tanah dengan cincin.
2. Lihat Rajah 3 . Masukkan dua wayar tanah yang ditanggalkan ke penyambung sambat (5).
3. Masukkan bahagian hujung wayar tanah dengan cincin (4) ke bahagian hujung sambat yang bertentangan (5).
1Bahagian hujung wayar yang ditanggalkan dalam penyambung
2Bahagian hujung wayar berkeriting dalam penyambung
3Penyambung selepas pemanasan telah digunakan

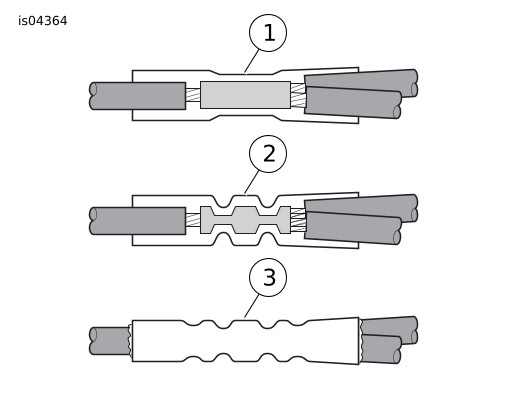

Rajah 5. Pasang Penyambung Sambat
4. Padankan warna penyambung sambat dengan rongga alat pencerut. Menggunakan Alat Pencerut Packard, kelimkan wayar ke dalam penyambung.
AMARAN
Pastikan untuk mengikuti arahan pengilang apabila menggunakan UltraTorch UT-100 atau sebarang peranti pemanas lain. Tidak mematuhi arahan pengilang boleh menyebabkan kebakaran, dan boleh membawa maut atau kecederaan serius. (00335a)
  • Elak daripada mengarahkan haba terus ke mana-mana komponen sistem bahan api. Haba melampau boleh menyebabkan nyalaan/letupan bahan api, dan membawa kematian atau kecederaan serius.
  • Elak daripada mengarahkan haba ke mana-mana komponen sistem elektrik selain daripada penyambung yang mana proses susut haba dijalankan.
  • Sentiasa jauhkan tangan daripada hujung alat dan pemasangan susut haba.
  1. Menggunakan Ultra-Torch, Senapang Haba, atau peranti pemanasan sinaran lain yang sesuai, panaskan sambat keriting untuk merangkumi sambungan sambat. Gunakan haba dari tengah-tengah keriting di luar ke setiap bahagian hujung sehingga lelehan pengedap boleh cair keluar dari kedua-dua bahagian hujung penyambung. Biarkan sambat sejuk.
  2. Lihat Rajah 6 . Pasang lampu tambahan (17) dan potong cincin (19).
Pemasangan Akhir
AMARAN
Sambungkan kabel bateri positif (+) dahulu. Jika kabel positif (+) perlu bersentuhan dengan bumi menggunakan sambungan kabel negatif (-), percikan api yang terhasil boleh menyebabkan letupan bateri, dan membawa maut atau kecederaan serius. (00068a)
1. Sambungkan kabel bateri, positif (+) dahulu.
2. Pasangkan tempat duduk menurut arahan dalam manual servis.
AMARAN
Selepas memasang tempat duduk, tariknya ke atas untuk memastikan ia terletak ketat di posisinya. Semasa menunggang, tempat duduk yang longgar boleh beralih dan menyebabkan kehilangan kawalan, dan membawa maut atau kecederaan serius. (00070b)
AMARAN
Pastikan semua lampu dan suis beroperasi dengan betul sebelum mengendalikan motosikal. Kebolehlihatan penunggang yang rendah boleh membawa maut atau kecederaan serius. (00316a)
3. Uji lampu depan tinggi dan sinar rendah, dan lampu tambahan untuk operasi yang betul. Rujuk PENJAJARAN LAMPU DEPAN dalam manual perkhidmatan.
4. Sasarkan lampu tambahan dan ketatkan nat pelekap.
BAHAGIAN SERVIS

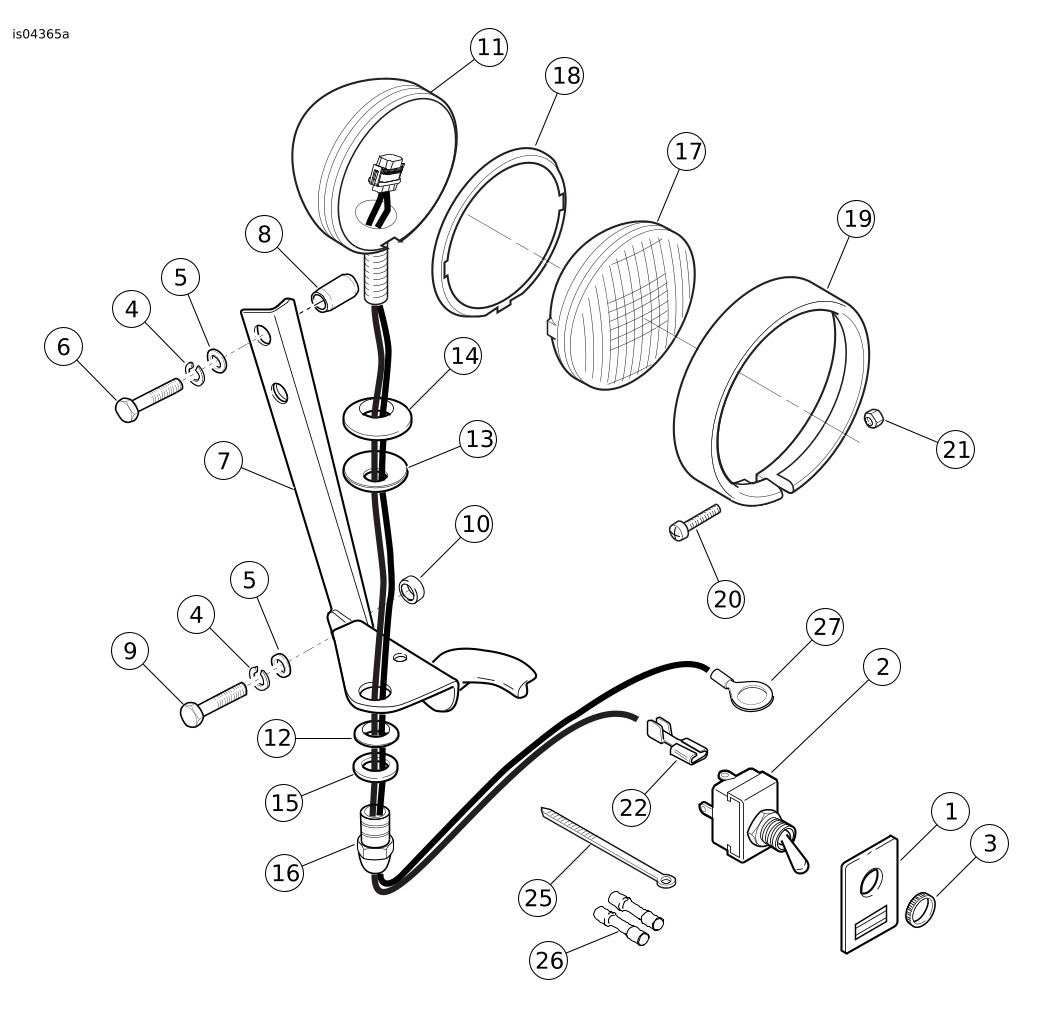

Rajah 6. Bahagian Servis: Kit Lampu Tambahan
Jadual 1. Jadual Bahagian Servis
Item
Huraian (Kuantiti)
Nombor Alat Ganti
1
Label, suis
68731-98
2
Tukar, togol (termasuk Item 3, nat kesat)
67844-70
3
Nat, kesat
67846-70
4
Sesendal kunci, 5/16 inci. (4)
7041
5
Sesendal, rata, 5/16 inci. (4)
6330
6
Bolt U, 5/16-24 x 1-3/8 inci. (2)
4020W
7
Pendakap, lampu tambahan
12700036
8
Penjarak (2)
5885
9
Bolt, 5/16-24 x 1 inci. (2)
3960W
10
Penjarak (2)
Tidak Dijual Berasingan
11
Perumah, lampu tambahan (2)
68000033
12
Blok pengapit, lampu tambahan (2)
68720-62
13
Sesendal, Belleville (2)
6072
14
Blok swivel, lampu tambahan (2)
68721-62
15
Sesendal, swivel (2)
68693-38
16
Nat lampu laluan (2)
7892
17
Lampu tambahan (unit tertutup) (2)
Dibeli Berasingan
18
Gegelang penyarangan, dalaman (2)
68331-02
19
Cincin perapi, luar (2)
68725-62A
20
Skru, #8-32 x 1 inci (2)
3514
21
Nat kunci, #8-32 (krom)
7606
22
Penyambung, penceduk tunggal (2)
9930
23
Wayar, kabel (tidak ditunjukkan)
Tidak Dijual Berasingan
24
Saluran (tidak ditunjukkan)
Tidak Dijual Berasingan
25
Tali, kabel (10)
10006
26
Penyambung, sambat (2)
70586-93
27
Terminal gegelang, 5/16 inci
9859
