KOMPLET POMOŽNE LUČI
J054282023-01-30
SPLOŠNO
Številka kompleta
68000026
Modeli
Za informacije o prileganju modelu si oglejte Maloprodajni katalog P&A ali razdelek Deli in dodatki na www.harley-davidson.com (samo v angleščini).
Potrebni dodatni deli
Za pravilno namestitev tega kompleta je potrebno naslednje orodje, ki je na voljo pri trgovcu Harley-Davidson:
- Toplotna pištola (HD-25070)
- Packard klešče za stiskanje (HD-38125-8)
- Ultra-Torch (HD-39969)
OPOZORILOVarnost voznika in sopotnika je odvisna od pravilne namestitve tega sklopa. Uporabite ustrezne postopke iz navodil za servisiranje. Če sami ne zmorete opraviti postopka ali nimate ustreznega orodja, naj montažo opravi serviser Harley-Davidson. Napačna montaža tega sklopa lahko povzroči hude poškodbe ali smrt. (00333b)
OPOMBA
Ta list z navodili se nanaša na informacije iz servisnega priročnika. Za vgradnjo potrebujete servisni priročnik za ta model/leto motocikla, ki je na voljo pri trgovcu Harley-Davidson.
Vsebina kompleta
Glejte Slika 6 in Preglednica 1 .
OPOMBA
Če na vozilo dodate preveč električnih dodatkov, lahko preobremenite napajalni sistem. Če kombinirani električni dodatki, ki kadar koli delujejo, porabijo več toka, kot ga lahko proizvede napajalni sistem motocikla, lahko poraba električne energije izprazni akumulator in povzroči poškodbe električnega sistema motocikla. (00211d)
OPOMBA
Ta komplet ne vsebuje pomožnih luči/meglenk. Želeni slog svetilke je treba kupiti ločeno. Za motocikle HDI se lahko uporabljajo samo odobrene meglenke.
Če boste ta komplet luči uporabljali s kompletom vetrobranskega stekla, glede pravilnega zaporedja namestitve glejte navodila, priložena v slednjem kompletu.
MONTAŽA
Namestitev pomožne luči in nosilca
| 1. | Glejte Slika 1 . Odstranite in zavrzite dva vijaka (1) in stranska okrasna trakova (2) z vsake strani vilic (3). |

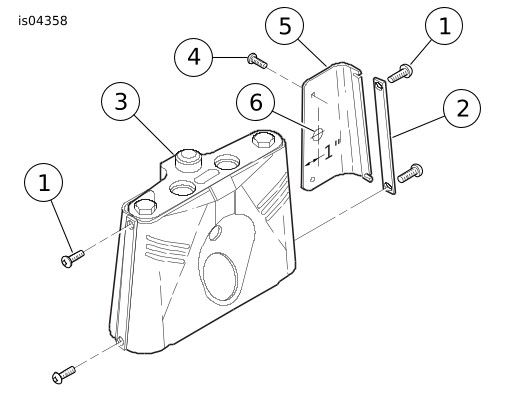

Slika 1. Luknja za preklopno stikalo | ||||||||||||
| 2. | Odvijte vijake TORX ® (4) in odstranite hrbtno ploščo (5) z okrasne plošče sprednjih vilic. Odstranite čep za luknjo in ga zavrzite. | |||||||||||||
| 3. | Glejte Slika 6. Pritrdite samolepilno nalepko (1) okoli izvrtane luknje ( Slika 1 , element 6). Z rebričasto matico (3) pritrdite preklopno stikalo (2). Hrbtno ploščo postavite na stran za poznejšo električno priključitev. | |||||||||||||
| 4. | Postavite varnostno podložko (4) in podložko (5) na dva vijaka (6). Vstavite vijaka skozi zgornji luknji v nosilcu (7) in skozi distančnik (8). S prsti privijte v zgornjo luknji na nosilcu vilic in skozi okrasno ploščo. | |||||||||||||
| 5. | Postavite varnostno podložko (4) in podložko (5) na dva vijaka (9). Vstavite vijaka skozi zgornje spodnji luknji v nosilcu (7) in skozi distančnik (10). S prsti privijte v spodnji luknji na nosilcu vilic in skozi okrasno ploščo. | |||||||||||||
| 6. | Desna vijaka na nosilcu privijte do 19 ft-lbs (26 Nm). | |||||||||||||
| 7. |
Pritrdite ohišje pomožne luči (11) na nosilec z uporabo okovja (12-16) v zaporedju, prikazanem v
Slika 6
.
OPOMBA Podložko Belleville (13) je treba namestiti s skodelično stranjo, obrnjeno navzgor. | |||||||||||||
| 8. | Glejte Slika 2 . Namestite notranji naležni obroč na žarnico. Priključite žarnico na priključek elementa (1). |

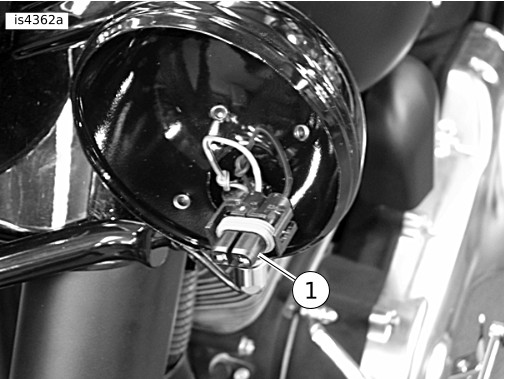

Slika 2. Priključek za pomožno luč LED | ||||||||||||
| 9. | Pritrdite pomožno luč LED (17) in notranji naležni obroč (18) z uporabo drugega okrasnega obroča (19), vijaka (20) in matice (21). |
Električna priključitev pomožne luči
OPOMBA
Če so pomožne luči električni priključene, kot je opisano v nadaljevanju, se lahko uporabljajo sočasno z glavnim žarometom. To je v skladu z zakoni večine zvezne držav in lokalnimi zakoni.
| 1. | Odstranite sedež po navodilih v servisnem priročniku. | |||||||||||
| OPOZORILO Pred nadaljevanjem izključite kable akumulatorja (najprej negativni kabel (-)), da preprečite nenameren vklop motocikla, ki lahko povzroči hude poškodbe ali smrt. (00307a) OPOZORILONajprej izklopite negativni kabel (-) akumulatorja. Če se pozitivni kabel (+) dotakne tal, ko je negativni kabel (-) priključen, lahko iskre povzročijo eksplozijo akumulatorja, kar lahko povzroči hude poškodbe ali smrt. (00049a) | ||||||||||||
| 2. | Odstranite kable akumulatorja; najprej negativni (-) kabel. | |||||||||||
| 3. | Glejte Slika 3 . Napeljite sivo/črno (napajanje) žico in črno (ozemljitev) žico iz pomožnih luči (1) na spodnjo stran plošče sprednjih vilic na mesto v bližini stikala. Žice vsake svetilke prekrijte z vinilno zaščito (24). Sivo/črno žico vpnite na en konec sponke. Uporabite majhen del kabelske žive (23) in jo vpnite na drugo stran sponke. Končni del vpnite v koničasti terminal (22). | |||||||||||
| 4. | Priključite priključek (3) na najbližji terminal na preklopnem stikalu (2). |

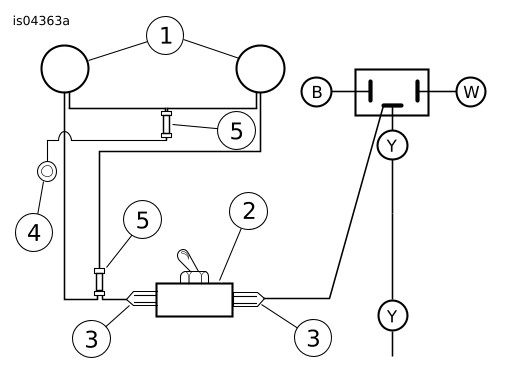

Slika 3. Diagram ožičenja | ||||||||||
| 5. | Glejte Slika 6. Odstranite povezan napajalni kabel iz žic žarometa in priključite priključek (3) na preostali terminal na preklopnem stikalu (2). | |||||||||||
| 6. | Obe črni žici vpnite na en konec sponke. Uporabite majhen del kabelske žive (23) in jo vpnite na nasprotno stran sponke. Končni del vpnite v krožni terminal (27). | |||||||||||
| 7. | Glejte Slika 4 . 5/16 palčni vijak, s katerim je pritrjena zgornja podpora nosilca, uporabite za ploščo stikala in ozemljitev krožnega terminala. |

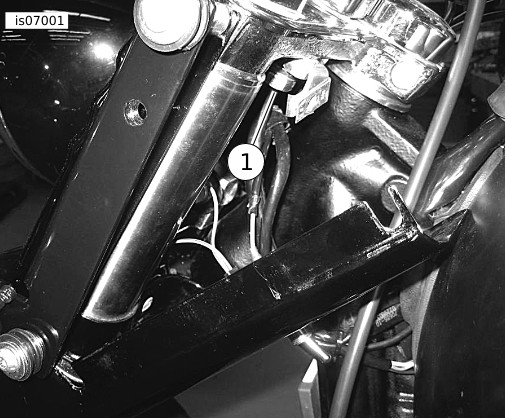

Slika 4. 5/16 palčni vijak za ozemljitev krožnega terminala | ||||||||||
| 8. | Glejte Slika 1 . Levo stransko ploščo (5) pritrdite na sprednjo ploščo vilic (3) pod levo stran nosilca pomožne luči. | |||||||||||
| 9. | Žice napeljite tako, da niso priščipnjene med okrasno ploščo in nosilec vilic. S kabelskimi vezicami (25) pritrdite žice na nosilec vilic in okvir motocikla. | |||||||||||
| 10. | Leva vijaka na nosilcu privijte do 19 ft-lbs (26 Nm). |
Priključki sponke
| 1. | Trak 3/8 palcev (10 mm) del izolacije od koncev treh ozemljitvenih živ pripet, dve žici iz pomožnih luči in ozemljitvena žica z obročem. | |||||||
| 2. | Glejte Slika 3 . Vstavite dve olupljeni ozemljitveni žici v priključek sponke (5). | |||||||
| 3. | Vstavite konec ozemljitvene žice z obročem (4) v nasprotni konec sponke (5). |

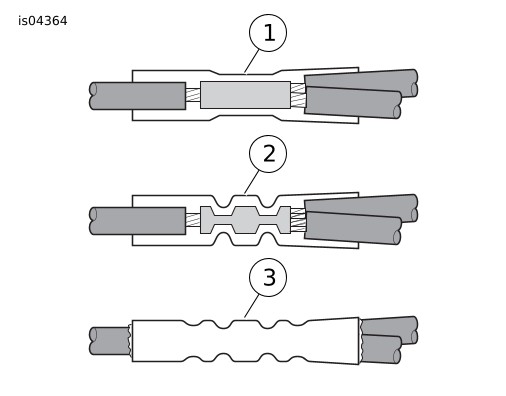

Slika 5. Namestite priključke sponk | ||||||
| 4. | Poskrbite za ujemanje priključka sponke z vdolbino orodja za spenjanje. Z orodjem za spenjanje Packard pripnite žice v priključek. |
OPOZORILOPri uporabi UltraTorch UT-100 ali katere koli druge grelne naprave upoštevajte navodila proizvajalca. Neupoštevanje navodil proizvajalca lahko povzroči ogenj ter hude poškodbe ali smrt. (00335a)
- Preprečite neposredno usmerjanje toplote v kateri koli del sistema goriva. Velika vročina lahko povzroči vžig/eksplozijo goriva, kar lahko ima za posledico smrt ali resne poškodbe.
- Preprečite usmerjanje toplote proti katerim koli komponentam električnega sistema, razen priključkov, na katerih se izvaja toplotno krčenje.
- Nikoli ne približujte rok h konicam orodja ali k toplotni skrčki.
- Z orodjem Ultra-Torch, toplotno pištolo ali drugo primerno naravo, ki oddaja toploto, segrejte pripeto sponko, da spojite spoj. Toplotno obdelujte od sredine spoja navzven do posameznega konca, da taljivo tesnilo pogleda skozi oba konca priključka. Počakajte, da se sponke ohladijo.
- Glejte Slika 6. Namestite pomožne luči (17) in okrasne obroče (19).
Končna montaža
OPOZORILONajprej priključite pozitivni kabel (+) akumulatorja. Če se pozitivni kabel (+) dotakne tal, ko je negativni kabel (-) priključen, lahko iskre povzročijo eksplozijo akumulatorja, kar lahko povzroči hude poškodbe ali smrt. (00068a)
| 1. | Priključite kable akumulatorja, najprej pozitivnega (+). | |
| 2. | Namestite sedež po navodilih v servisnem priročniku. | |
| OPOZORILO Po namestitvi sedeža le-tega potegnite navzgor, da se prepričate, da je trdno pritrjen. Razrahljan sedež lahko med vožnjo povzroči izgubo nadzora nad motociklom, kar lahko povzroči hude poškodbe ali smrt. (00070b) OPOZORILOPred vožnjo se prepričajte, da vse luči in stikala delujejo pravilno. Slaba vidnost voznika lahko povzroči hude poškodbe ali smrt. (00316a) | ||
| 3. | Preskusite delovanje kratkega in dolgega žarometa ter pomožnih luči. Glejte PORAVNAVA ŽAROMETA v servisnem priročniku. | |
| 4. | Namerite pomožne luči in privijte montažne matice. |
SERVISNI DELI

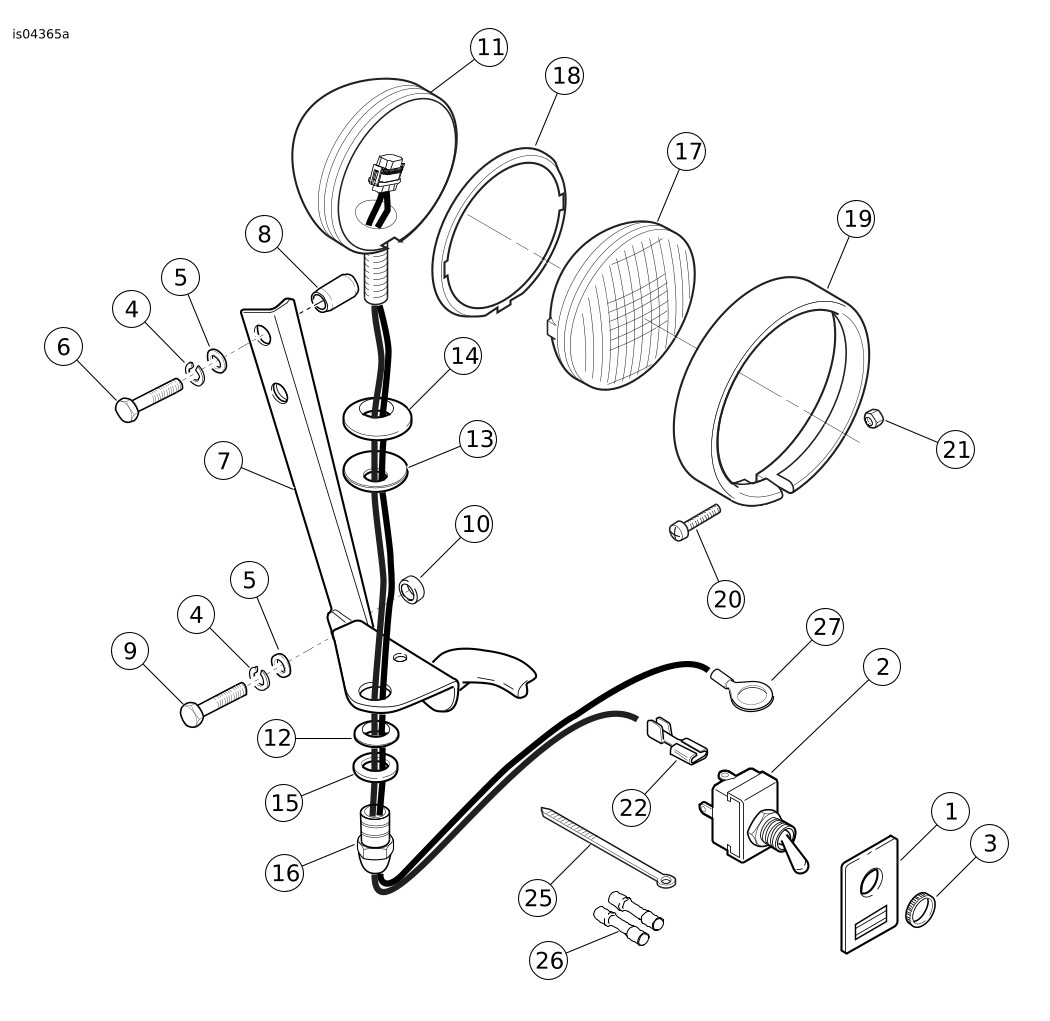

Slika 6. Servisni deli: Komplet pomožne luči
Preglednica 1. Tabela s servisnimi deli
Del | Opis (Količina) | Številka dela |
|---|---|---|
1 | Oznaka, stikalo | 68731-98 |
2 | Stikalo, preklopno (vključuje element 3, rebričasto matico) | 67844-70 |
3 | Matica, rebričasta | 67846-70 |
4 | Varnostna podložka, 5/16 in. (4) | 7041 |
5 | Podložka, ploska 5/16 in. (4) | 6330 |
6 | Vijak, 5/16-24 x 1-3/8 in. 2 | 4020W |
7 | Nosilec, pomožna luč | 12700036 |
8 | Distančnik (2) | 5885 |
9 | Vijak, 5/16-24 x 1 in. 2 | 3960W |
10 | Distančnik (2) | 11827 |
11 | Ohišje, pomožna luč (2) | 68000033 |
12 | Blok sponke, pomožna luč (2) | 68720-62 |
13 | Podložka, Belleville (2) | 6072 |
14 | Nihajni blok, pomožna luč (2) | 68721-62 |
15 | Podložka, nihajna (2) | 68693-38 |
16 | Prehodna matica za luč (2) | 7892 |
17 | pomožna luč (zapečatena enota) (2) | Ločen nakup |
18 | Naležni obroč, notranji (2) | 68331-02 |
19 | Okrasni obroč, zunanji (2) | 68725-62A |
20 | Vijak, #8-32 x 1 in. 2 | 3514 |
21 | Varnostna matica, #8-32 (krom) | 7606 |
22 | Priključek, enojna konica (2) | 9930 |
23 | Žica, kabel (ni prikazano) | Ni naprodaj ločeno |
24 | Vod (ni prikazan) | Ni naprodaj ločeno |
25 | Vezica, kabelska (10) | 10006 |
26 | Priključek, konektor (2) | 70586-93 |
27 | Obročni terminal, 5/16 inč | 9859 |
