KIT DE SIÈGE DU PASSAGER ARRIÈRE
J054292011-09-16
GÉNÉRALITÉS
Numéro de kit
52400039
Modèles
Pour des informations sur la configuration des modèles, voir le catalogue P&A de vente au détail ou la section Pièces et accessoires de www.harley-davidson.com (en anglais seulement).
Pièces supplémentaires requises
AVERTISSEMENTNe pas installer ces kits de selle sur les motos qui ne sont pas équipées d'une sangle de maintien et d'appui-pied de passager appropriés. Si les appui-pieds et la sangle de maintien ne sont pas installés, le passager pourrait tomber de la moto en mouvement ou s’accrocher à l’opérateur, causant la perte de contrôle et la mort ou des blessures graves. (00410b)
Ces kits nécessitent l’achat séparé des appui-pieds de passager (acheté séparément) en cas d’installation sur un véhicule équipé à l’origine d’une selle solo. Voir le catalogue P&A de vente au détail ou la section Pièces et accessoires de www.harley-davidson.com (en anglais seulement) pour une liste des pièces ou d’accessoires requis pour le modèle.
AVERTISSEMENTLa sécurité du conducteur et du passager dépend de la pose correcte de ce kit. Suivre les procédures du manuel d’entretien approprié. Si l'opérateur ne possède pas les compétences requises ou les outils appropriés pour effectuer la procédure, la pose doit être confiée à un concessionnaire Harley-Davidson. Une pose incorrecte de ce kit risque de causer la mort ou des blessures graves. (00333b)
DÉPOSE
- Recouvrir les surfaces peintes d’un matériau protecteur pour éviter les dommages.
- Pour les véhicules avec une selle Solo : Retirer et jeter la vis de montage arrière de la selle.
- Pour les véhicules équipés d’une selle pour deux :
- Retirer la vis de montage arrière de la selle. Glisser avec soin la selle pour l’éloigner du réservoir et hors de la sangle de maintien.
- Retirer la sangle de maintien et la visserie de montage.
INSTALLATION
| 1. | Retirer le papier de l’adhésif du ruban protecteur. Placer le ruban protecteur sur le garde-boue arrière en alignant le trou du ruban avec le point de montage du siège arrière situé sur le garde-boue. REMARQUE Si l’écrou de retenue est déjà installé sur le véhicule, il faut le retirer pour pouvoir apposer le ruban protecteur. Suivre les instructions fournies ci-dessous pour installer l’écrou. |  Figure 1. Outil d’installation |
| 2. | Voir Figure 1. Un écrou de retenue et une rondelle doivent être installés dans le trou de garde-boue arrière et le trou de garde-boue du milieu. a. Voir Figure 1. Un serre-câbles peut être utilisé pour faciliter l’installation de l’écrou et la rondelle de retenue. Placer l’écrou de retenue (1) sur le serre-câbles (3) pour que l’extrémité large de l’écrou repose sur l’œil du serre-câbles. Visser le serre-câbles vers le haut sous le garde-boue et à travers le trou de garde-boue approprié. Tirer le serre-câbles vers le haut pour immobiliser l’écrou contre le dessous du garde-boue. b. Avec l’arête de l’écrou de retenue installée dans l’encoche du trou de garde-boue approprié (voir Figure 1 ), glisser la rondelle de retenue (2) en position à partir de l’arrière. Ceci bloque l’écrou de retenue en position. Enlever le serre-câbles. | |
| 3. | Placer le support de montage avant du siège du passager sur le support arrière de la selle solo. Placer la rondelle à chapeau supérieure entre les deux supports. Utiliser une vis moletée du kit pour fixer la selle solo et le support de montage avant du siège du passager sur le garde-boue. | |
| 4. | Placer le support du siège du passager avant sur le dessus de la rondelle à chapeau. À l’aide d’une vis moletée du kit, fixer la selle solo du conducteur. | |
| 5. | A l’aide d’une vis moletée du kit, fixer le support de montage arrière du siège du passager au point de montage arrière du garde-boue. | |
| 6. | Serrer les deux vis moletées fermement. Enlever l’adhésif des écussons de vis moletée d’un coup sec. Appliquer l’écusson sur la vis moletée. Appuyer fermement sur l’écusson. | |
| 7. | Tirer sur la selle solo du conducteur et sur le siège du passager pour s’assurer qu’elles sont parfaitement engagées. |
PIÈCES DE RECHANGE

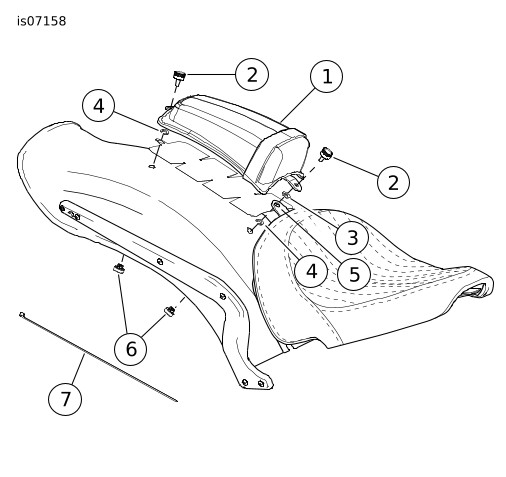

Figure 2. Pièces de rechange : Kit de siège du passager arrière
Tableau 1. Tableau des pièces de rechange
Article | Description (quantité) | Numéro de pièce |
|---|---|---|
1 | Selle de siège du passager (avec sangle de maintien) | Non vendu séparément |
2 | Vis moletée (avec rondelle en plastique) (2) | Non vendu séparément |
3 | Rondelle supérieure | 11895 |
4 | Rondelle de retenue (2) | Non vendu séparément |
5 | Ruban protecteur | 11100059 |
6 | Écrou de retenue | Non vendu séparément |
7 | Serre-câbles | Non vendu séparément |
8 | Écusson décoratif (2) (non illustrés) | 14628-96 |
9 | Sangle de maintien | 52400059 |
10 | Vis de montage de sangle de maintien (2) | 940 |
11 | Rondelle de montage de la sangle de maintien | 6232 |
Éléments référencés dans le texte, mais non inclus dans le kit : | ||
A | Selle de conducteur solo | Vendue séparément |
B | Kit d’écrou de selle (comprend les éléments 4 et 6) | 59768-97 |
