SCREAMIN’ EAGLE PRO 'CNC PORTED EXCHANGE' KOPPEN

J053442014-03-12

ALGEMEEN

Setnummer

16500067 (zwart)

Modellen

Voor de modelgerelateerde informatie, raadpleegt u de P&A-catalogus of het gedeelte Parts and Accessories (onderdelen en accessoires) op www.harley-davidson.com (alleen Engelstalig).

Vereiste aanvullende onderdelen

Voor modellen van vóór 2005 zijn twee inlaatflenzen (26993-06, afzonderlijk verkrijgbaar) vereist. Bij modellen van na 2006 worden standaard inlaatflenzen opnieuw gebruikt.

Voor elke kop is een 12 mm-bougie vereist. We raden Screamin’ Eagle race-bougies aan (zie Screamin’ Eagle Pro catalogus).

Voor alle modellen moet een pakkingset voor cilinderkoprevisie en verstelbare of Screamin’ Eagle Perfect Fit-stoterstangen worden gebruikt.

Alle bovenstaande items moeten afzonderlijk worden aangeschaft en zijn bij een Harley-Davidson-dealer verkrijgbaar.

WAARSCHUWING

De veiligheid van de berijder en de passagier is afhankelijk van de correcte montage van deze set. Volg de juiste stappen uit de servicehandleiding. Als u niet zeker weet of u de procedure correct kunt uitvoeren of als u niet beschikt over het juiste gereedschap, laat de installatie dan over aan een Harley-Davidson-dealer. Incorrecte montage van deze set kan ernstig of dodelijk letsel tot gevolg hebben. (00333b)

OPMERKING

In dit instructieblad wordt verwezen naar informatie in de servicehandleiding. Voor deze installatie is een servicehandleiding voor uw model motorfiets vereist. Deze is verkrijgbaar bij een Harley-Davidson-dealer.

Setinhoud

Zie Afbeelding 2 en Tabel 1.

OPMERKING

Deze ombouwset is alleen voor hoge-prestatie of racetoepassingen bedoeld en de verkoop of het gebruik ervan bij motorvoertuigen waarvan de uitstoot van vervuilende gassen beheerst moet worden, is niet toegestaan. Deze set kan de beperkte voertuiggarantie beperken of ongeldig maken. Vermogensonderdelen die met het motorblok in verband staan, zijn alleen voor de ervaren bestuurder bedoeld.

MEDEDELING

Overschrijd onder geen enkele voorwaarde het hieronder aangegeven veilige maximumtoerental. Indien het veilige maximum motortoerental wordt overschreden, kan de motor beschadigd raken. (00248a)

VERWIJDEREN

Gereedmaken voor onderhoud

1.	Plaats de motorfiets op een geschikte hefinrichting. OPMERKING Als de motorfiets is uitgerust met het Harley-Davidson Smart-alarmsysteem, raadpleegt u de gebruikershandleiding voor instructies om deze buiten werking te stellen.
2.	Verwijder het zadel volgens de instructies in de servicehandleiding.
3.	Verwijder de hoofdzekering. Raadpleeg de servicehandleiding voor uw model motorfiets.
	WAARSCHUWING Tijdens het uitvoeren van servicewerkzaamheden aan het brandstofsysteem is roken verboden en zijn open vuren en vonken in de nabijheid niet toegestaan. Benzine is uitermate ontvlambaar en zeer explosief, wat ernstig of dodelijk letsel tot gevolg kan hebben. (00330a)
4.	Verwijder de brandstoftank volgens de instructies in de servicehandleiding.

Verwijderen van de motoronderdelen

Verwijder het aanwezige luchtfilter. Zie LUCHTFILTER VERWIJDEREN in de servicehandleiding.

Verwijder het aanwezige uitlaatsysteem. Zie UITLAATSYSTEEM VERWIJDEREN in de servicehandleiding.

Demonteer de cilinderkoppen van het motorblok. Raadpleeg hiervoor het betreffende hoofdstuk MOTORBLOK in de servicehandleiding.

OPMERKING

De klepveren in deze cilinderkoppen werken met nokkenassen tot 14,859 mm (0,585 in) lichthoogte en tot 7000 omw/min.

Het is belangrijk dat de speling tussen de klep en de zuiger wordt gecontroleerd, zoals beschreven staat in de volgende stappen. We raden aan om deze controle door een Harley-Davidson-dealer te laten uitvoeren.

De kleppen moeten zo worden afgesteld dat er geen klepspeling is wanneer er met klei op de zuigers wordt gemeten.

Breng een laagje klei van 3,2 mm (1/8 in) dik aan op de bodem van beide zuigers (daar waar de kleppen en zuigers samenkomen).

Plaats de nieuwe cilinderkoppen uit deze set, met nieuwe pakkingen uit de pakkingset voor cilinderkoprevisie (afzonderlijk verkrijgbaar) zoals aangegeven in de procedures in de servicehandleiding. Monteer de koppen en de kleppentrein en draai de kopbouten aan tot het aanhaalmoment dat wordt voorgeschreven in de servicehandleiding.

Draai het motorblok (handmatig) twee volledige slagen rond.

Verwijder de koppen en meet de kleilaag op het dunste punt.

OPMERKING

De kleilaag moet op het dunste punt ten minste 2,03 mm (0,080 in) dik zijn. Als het laagje niet dik genoeg is, dan moet de diepte van de klepuitsparingen worden vergroot. De klepuitsparingen mogen echter niet dieper zijn dan 3,43 mm (0,135 in).

OPMERKING

De klepveren op de nieuwe cilinderkoppen hebben een gemonteerde veerhoogte van 46,99 mm (1,850 in), wat gelijk is aan 87,86 kg (193,7 lb) klepzittingdruk.

De klepzittingdruk kan worden verhoogd door shims 18224-98 (0,38 mm [0,015 in]) of 18225-98 (0,76 mm [0,030 in]) onder de onderste veerschotels te plaatsen. Als de veerhoogte met 0,38 mm (0,015 in) wordt verhoogd, dan wordt de zittingdruk met 1,7 kg (3,8 lb) verlaagd. Plaats shims onder de onderste schotel om de gewenste klepzittingdruk te bereiken, maar zorg dat er minimaal 17,78 mm (0,70 in) speling overblijft tussen de windingen.
De klepzittingdruk kan worden verminderd door het oppervlak van de cilinderkoppen onder de onderste veerschotel op te boren. Als de veerhoogte met 0,38 mm (0,015 in) wordt verhoogd, dan wordt de zittingdruk met 1,7 kg (3,8 lb) verlaagd. Boor de uitsparingen voor de klepveren in de cilinderkoppen op om de gewenste klepzittingdruk te bereiken, maar zorg dat er minimaal 17,78 mm (0,70 in) overblijft tussen de windingen.

Voor een constante werking bij zeer hoge toerentallen moeten alle vier de klepveren dezelfde gemonteerde veerhoogte hebben.

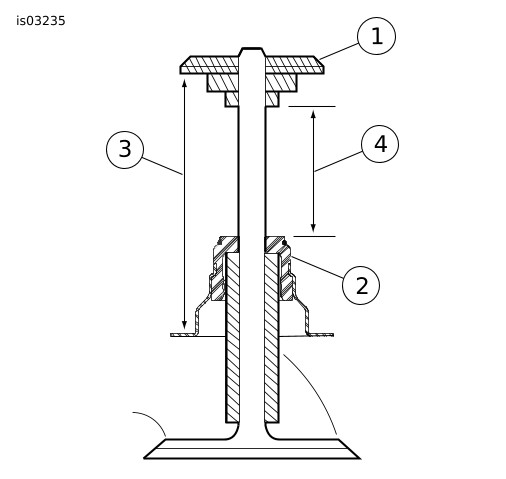

1	Bovenste veerschotel
2	Onderste veerschotel (met klephoedje)
3	Gemonteerde veerhoogte 46,99 mm (1,850 in); veerdruk 87,86 kg (193,7 lb)
4	De vrije slag moet ten minste 2,03 mm (0,080 in) groter zijn dan de maximale kleplichthoogte.

Afbeelding 1. Vrije slag klepveer

Wijzig de gemonteerde veerhoogte (zittingdruk) als volgt:

a. Druk de klepveren samen en verwijder de klepspietjes, de bovenste veerschotels, de veren, de klephoedjes en de onderste veerschotels van alle vier de kleppen.

b. Zie Afbeelding 1. Gebruik shims of boor de cilinderkoppen op om de gewenste zittingdruk te bereiken (zie bovenstaande opmerkingen). Plaats de onderste veerschotels, de klepveren, de bovenste veerschotels en de klepspietjes. (Plaats de klephoedjes nog niet.) Controleer de gemonteerde veerhoogte.

c. Als de veerhoogten nog niet overeenkomen, herhaal dan de stappen 8a en 8b hierboven om de gewenste gemonteerde veerhoogte te bereiken, opnieuw zonder de klephoedjes te plaatsen.

d. Verwijder, zodra alle veerhoogten overeenkomen, de klepspietjes, de bovenste veerschotels, de veren en de onderste veerschotels. Plaats de onderdelen met nieuwe onderste veerschotels/klephoedjes (18016-03), die afzonderlijk verkrijgbaar zijn. Monteer de cilinderkoppen.

INSTALLEREN

Plaats de motoronderdelen.

Plaats de cilinderkoppen op het motorblok. Raadpleeg hiervoor het betreffende hoofdstuk MOTORBLOK in de servicehandleiding.
Installeer het uitlaatsysteem. Zie UITLAATSYSTEEM INSTALLEREN in de servicehandleiding.
Installeer het luchtfilter. Zie LUCHTFILTER INSTALLEREN in de servicehandleiding.

Eindmontage

1.	Installeer de brandstoftank volgens de instructies in de servicehandleiding.
2.	Installeer de hoofdzekering. Raadpleeg de servicehandleiding voor uw model motorfiets.
3.	Installeer het zadel volgens de instructies in de servicehandleiding.
	WAARSCHUWING Trek het zadel na de montage even omhoog om er zeker van te zijn dat het in de positie is vergrendeld. Tijdens het rijden kan een loszittend zadel verschuiven, waardoor men de controle over de motorfiets kan verliezen met mogelijk ernstig of dodelijk letsel tot gevolg. (00070b) MEDEDELING De ECM moet na de montage van deze set opnieuw worden gekalibreerd. Als de ECM niet opnieuw gekalibreerd wordt, kan dit ernstige schade toebrengen aan het motorblok. (00399b)
4.	Download de nieuwe ECM-kalibratie met behulp van de EFI Race Tuner-set. Raadpleeg de Screamin’ Eagle Pro catalogus of neem contact op met een Harley-Davidson-dealer.

Bediening

Start de motor en laat hem draaien. Herhaal dit meerdere keren om ervoor te zorgen dat de motor goed werkt. Zie REGELS BIJ INRIJDEN in de gebruikershandleiding voor instructies tijdens het inrijden van de motorfiets.

SERVICEONDERDELEN

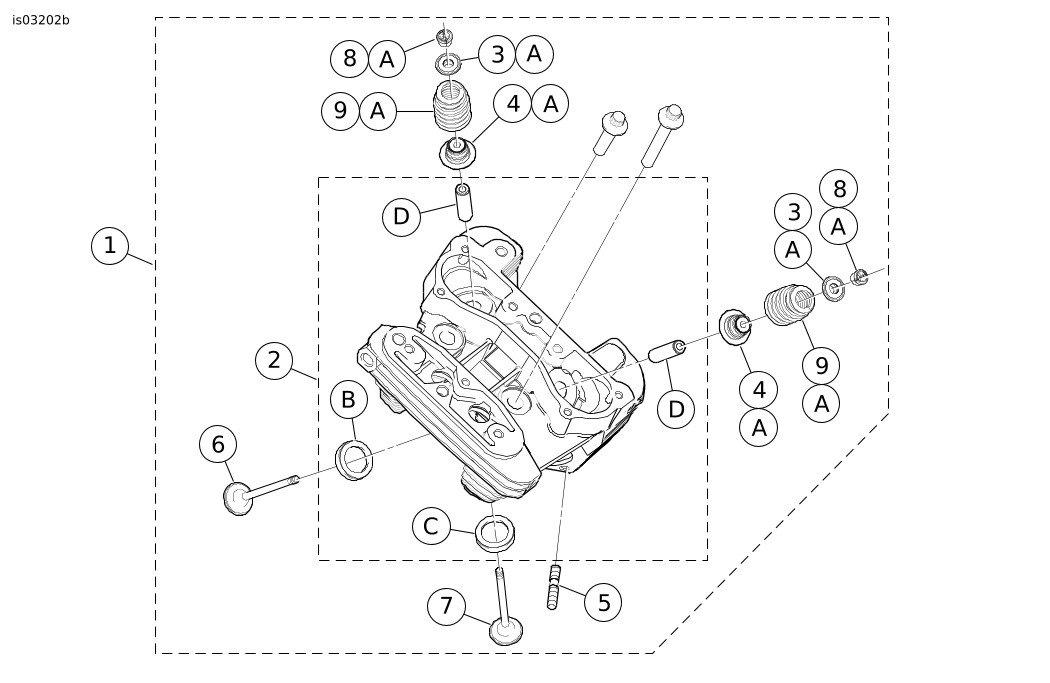

Afbeelding 2. Serviceonderdelen: SCREAMIN’ EAGLE PRO CNC GEPOORTE CILINDERKOPPEN

Tabel 1. Serviceonderdelen: SCREAMIN’ EAGLE PRO CNC GEPOORTE CILINDERKOPPEN

Set	Item	Beschrijving (aantal)	Onderdeelnummer
Set 16500067 Zwart	1	Cilinderkop, voor	Niet afzonderlijk verkrijgbaar
Set 16500067 Zwart	1	Cilinderkop, achter	Niet afzonderlijk verkrijgbaar
	2	Cilinderkop (opgeboord, met items B, C en D geplaatst)	Niet afzonderlijk verkrijgbaar
	3	Bovenste klepveerschotel (4) (onderdeel van item A)	18015-03B
	4	Veerschotel en klephoedje, klepveer, onder (4) (onderdeel van item A)	18016-03
	5	Tapeind, uitlaatpoort (4)	16715-83
	6	Inlaatklep (2)	18000001
	7	Uitlaatklep (2)	18000002
	8	Klepspie, klepschotel (8) (ook onderdeel van item A)	18260-02
	9	Veerschotel (4) (alleen leverbaar als onderdeel van item A)	Niet afzonderlijk verkrijgbaar
De volgende onderdelen worden in de cilinderkoppen gemonteerd geleverd, maar zijn tevens afzonderlijk leverbaar:
	A	Screamin’ Eagle klepveerset	18013-03A
	B	Klepzitting, inlaat	18020-83
	C	Klepzitting, uitlaat	18011-86
	D	Klepgeleider, inlaat en uitlaat	16465-06
