KIT DE DEPURADOR DE AIRE DE RENDIMIENTO SCREAMIN’ EAGLE “VENTILATOR”
J059102015-04-23
GENERALIDADES
Números de kits
29400039
Modelos
Para obtener información de la adaptación a los diferentes modelos, vea el catálogo de venta al detalle de P&A (piezas y accesorios) o la sección Piezas y accesorios en www.harley-davidson.com (inglés solamente).
Piezas adicionales necesarias
La correcta instalación de este kit también requiere una recalibración del ECM utilizando el Screamin’ Eagle Pro Tuner.
NOTA
Regresar a la calibración descargada puede ser necesario, basándose en el sistema de admisión y escape utilizados en el vehículo.
Consultar el catálogo Screamin’ Eagle Pro o comunicarse con un concesionario Harley-Davidson.
Este kit requiere el uso de fijatornillos y sellador Loctite® 243 (azul) (pieza n.º 99642-97) y limpiador/desgrasador para depurador de aire (pieza n.º 99883-88T), ambos disponibles en un concesionario Harley-Davidson.
ADVERTENCIA
La seguridad del motociclista y del pasajero dependen de la instalación correcta de este kit. Use los procedimientos correspondientes en el Manual de servicio. Si el procedimiento no está dentro de sus capacidades o no tiene las herramientas correctas, pida a un concesionario Harley-Davidson que realice la instalación. La instalación incorrecta de este kit podría causar la muerte o lesiones graves. (00333b)
NOTA
En esta hoja de instrucciones se hace referencia a la información del Manual de servicio. Para esta instalación se necesita un Manual de servicio para este año/modelo de motocicleta, que está disponible en un concesionario Harley-Davidson.
Contenido del kit
Consulte Figura 3 y Tabla 1.
NOTA
Este kit está diseñado solamente para aplicaciones de alto rendimiento o para competencia y su venta o uso en vehículos motorizados con control de contaminación es contra la ley. Este kit puede reducir o anular la garantía limitada del vehículo. Las piezas de rendimiento relacionadas con el motor son diseñadas para el motociclista con experiencia solamente.
EXTRACCIÓN
ADVERTENCIA
Extraiga el fusible principal antes de continuar para evitar el arranque accidental del vehículo, lo que podría ser la causa de muerte o de lesiones graves. (00251b)
  1. Quite el fusible principal. Vea el Manual de servicio.
  2. Quite la contraplaca del depurador de aire existente. Vea el Manual de servicio. Guarde el tornillo con cabeza de botón de equipo original que asegura la cubierta del depurador de aire. Deseche el resto de las piezas.
  3. Quite el tanque de combustible. Vea el Manual de servicio.
  4. Consulte Figura 1. Del soporte del módulo de inducción, quite y deseche la pieza de soporte.
Figura 1. Extracción de la pieza de soporte, del soporte del módulo de inducción
INSTALACIÓN
Instalación del depurador de aire
ADVERTENCIA
Solamente use la cubierta del depurador de aire suministrada. El uso de otra cubierta del depurador de aire podría provocar la falla del elemento y la separación de la cubierta del depurador de aire, lo que podría distraer al motociclista y causar la muerte o lesiones graves. (00596b)
NOTA
Al dar servicio al depurador de aire, aplique Loctite 243 (azul) a las roscas de todos los sujetadores.
1. Consulte Figura 3. Instale los dos o-rings (1) del kit en las ranuras alrededor de los agujeros de los pernos del respiradero, en el lado del módulo de inducción del conjunto de la contraplaca (2). Instale los dos o-rings restantes en las ranuras en la parte inferior de las cabezas de los pernos del respiradero (5).
2. Quite el forro del respaldo adhesivo de la junta (3). Cuidadosamente coloque el lado adhesivo de la junta en la contraplaca, alineándola con los agujeros de tornillo separados uniformemente y presione la junta firmemente en su lugar.
3. Inserte los nuevos tornillos del respiradero (5) a través de la contraplaca.
4. Aplique Loctite 243, azul, a las roscas de los pernos del respiradero y los agujeros correspondientes perforados en la culata del cilindro.
5. Enrosque los pernos dentro de la culata del cilindro, pero no los apriete.
6. Enrosque los espárragos de montaje del depurador de aire (4) completamente a través de la contraplaca (2), hasta que las roscas de los tornillos queden capturadas en el módulo de inducción. No apriete completamente en este momento.
7. Apriete alternadamente los dos pernos del respiradero a 13,6–16,3 N·m (120–144 in-lbs).
8. Apriete los tres espárragos del depurador de aire a 6,2–6,8 N·m (55–60 in-lbs).
9. Instale el tanque de combustible.
Instalación del elemento del depurador de aire y la cubierta
NOTA
Este es un filtro de aire seco. No aplique aceite al elemento del filtro.
Siempre que se instale la cubierta del depurador de aire, aplique Loctite 243 (azul) al tornillo de la cubierta del depurador de aire (A).
1. Consulte Figura 3. Asegure el elemento del filtro de aire (7) a los espárragos de montaje del depurador de aire (4) usando los tres tornillos TORX® con acabado brillante (6) del kit. Apriete los tornillos a 6,2–6,8 N·m (55–60 in-lbs).
2. Aplique Loctite 243, azul, a la rosca del tornillo de la cubierta del depurador de aire de equipo original (A). Asegure la cubierta del depurador de aire (8) al elemento del filtro de aire (7) con el tornillo. Apriete el tornillo a 4,1–6,8 N·m (36–60 in-lbs).
3. Arme el inserto de la cubierta del depurador de aire (9) en la cubierta del depurador de aire con dos tornillos cromados (10). Apriete firmemente.
NOTA
Conducir una motocicleta equipada con un elemento del filtro de aire expuesto en condiciones de lluvia NO ES RECOMENDABLE.
  • Si está estacionada, podría entrar agua en el motor.
  • Si está en movimiento, suficiente agua podría succionarse al interior para causar detonaciones en falso del motor.
En estas circunstancias deslice la manga protectora contra la lluvia (11) sobre el elemento del filtro de aire.
Armado final
  1. Instale el fusible principal. Vea el Manual de servicio.
Recalibración del ECM
AVISO
Debe recalibrar el ECM al instalar este kit. No recalibrar correctamente el ECM puede causar daños graves al motor. (00399b)
Descargar la nueva calibración del ECM usando el Screamin’ Eagle Pro Super Tuner.
NOTA
Regresar a la calibración descargada puede ser necesario, basándose en el sistema de admisión y escape utilizados en el vehículo.
MANTENIMIENTO
Mantenimiento del elemento del depurador de aire
NOTA
Este es un filtro de aire seco. No aplique aceite al elemento del filtro.
Al dar servicio al depurador de aire, aplique Loctite 243 (azul) a las roscas de todos los sujetadores.
  1. Consulte Figura 3. Extraiga la cubierta del depurador de aire (8) e inspeccione el elemento del filtro (7) cada 8.000 km (5000 mi) o con mayor frecuencia en condiciones de mucho polvo.
  2. Limpie el elemento del filtro de la siguiente manera (vea Figura 2 ):
    1. Extraiga y lave el elemento sumergiéndolo de lado en un colector poco profundo con suficiente limpiador/desgrasador para depurador de aire (1) a fin de cubrir no más de tres cuartas partes de la profundidad de los dobleces del filtro (2), aproximadamente 9,5 mm (0.375 in). No permita que la solución sucia entre en el elemento. Cuidadosamente “ruede” el elemento en la solución alrededor de su perímetro (3) hasta que la superficie exterior de los dobleces del filtro se haya remojado completamente.
    2. Saque el elemento del filtro del depurador/desgrasador y permita que el limpiador disuelva la tierra durante cinco minutos.
    3. Enjuague el elemento con agua fría, de adentro hacia afuera. Sacuda el exceso de agua y deje que el elemento se seque al aire. No secar con aire comprimido.
  3. Instale el elemento del depurador de aire y la cubierta.
1Solución del limpiador/desgrasador del depurador de aire
2Dobleces del filtro
3Ruede el elemento del filtro en la solución alrededor del perímetro
Figura 2. Limpieza del elemento del filtro.
Piezas de servicio

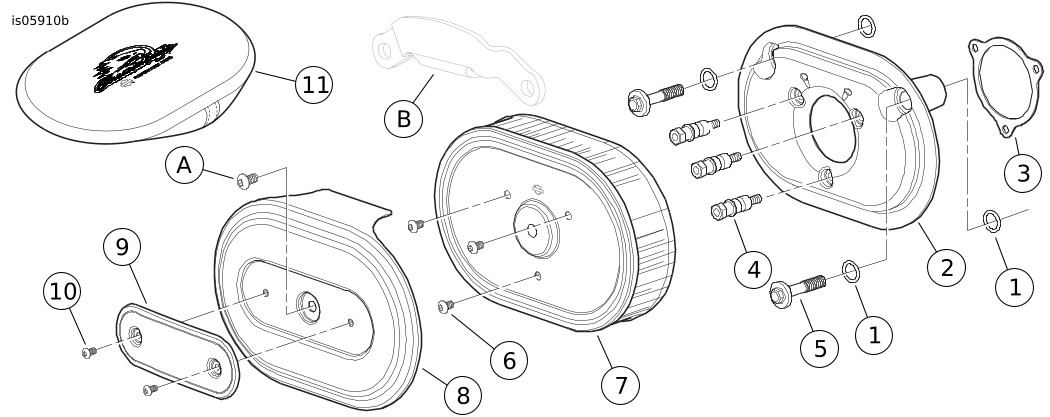

Figura 3. Kit de depurador de aire de rendimiento Screamin’ Eagle “Ventilator”
Tabla 1. Tabla de piezas de servicio
Artículo
Descripción (cantidad)
Número de pieza
1
O-ring (4)
11292
2
Conjunto de la contraplaca, 58 mm
29400038
3
Junta, cuerpo del acelerador
29241-08
4
Espárrago de montaje del depurador de aire (3)
8250
5
Perno del respiradero (2)
29267-08A
6
Tornillo, TORX con cabeza de botón, 1/4-20 x 9,5 mm (⅜ in) de largo (acabado brillante) (3)
3938
7
Elemento, filtro de aire
29670-09
8
Cubierta del depurador de aire
No se vende por separado.
9
Inserto, cubierta del depurador de aire
29846-09
10
Tornillo, cabeza de botón, casquillo con cabeza hexagonal, n.º 10-24 x 9,5 mm (⅜ in) de largo (cromado) (2)
3048
11
Manga protectora contra la lluvia
29762-09
Artículos mencionados en el texto, pero no incluidos en el kit:
A
Tornillo de la cubierta del depurador de aire de equipo original
B
Pieza de soporte del módulo de inducción (extraiga y deseche)
