XL KONTROL MAJU LEBIH LANJUT-KROM DAN HITAM
J059122022-08-03
UMUM
Nomor Kit
50700027 (krom), 50700028 (hitam)
Model
Untuk informasi kesesuaian model, baca Katalog Retail Komponen dan Aksesori (P&A) atau bagian Komponen dan Aksesori dari www.harley-davidson.com .
Pastikan Anda menggunakan lembar instruksi versi terkini. Tersedia di: h-d.com/isheets
Hubungi Pusat Dukungan Pelanggan Harley-Davidson di 1-800-258-2464 (khusus AS) atau 1-414-343-4056.
Diperlukan Manual Servis
PERINGATANKeselamatan pengendara dan penumpang bergantung pada pemasangan kit yang benar. Gunakan prosedur manual servis yang benar. Jika Anda tidak mampu menjalankan prosedur ini atau tidak memiliki alat yang tepat, mintalah dealer Harley-Davidson untuk melakukan pemasangan. Pemasangan yang salah terkait perangkat ini dapat menyebabkan kematian atau cedera parah. (00333b)
CATATAN
Lembar instruksi ini merujuk pada informasi manual servis. Manual servis untuk model sepeda motor Anda diperlukan untuk pemasangan ini dan tersedia di dealer Harley-Davidson.
PEMASANGAN
- Lihat manual servis. Lepaskan rakitan pijakan kaki kanan dan rakitan pedal rem belakang. Simpan pin dan clevis untuk pemasangan kit.
- Lihat manual servis. Lepaskan rakitan pijakan kaki kiri dan rakitan tuas pemindah gigi. Simpan pasak pemindah gigi dan komponen pelengkapnya dari pemasangan dari kit.
- Lihat manual servis. Pasang komponen dari kit ini dan pasak pemindah gigi dan komponen pelengkapnya yang disimpan dari pelepasan.
CATATAN
Penggunaan wear peg:
- Model C - wear peg pendek (33129-06).
- Model N - tidak ada wear peg.
- Semua model lain - wear peg panjang (33130-07A).
KOMPONEN SERVIS

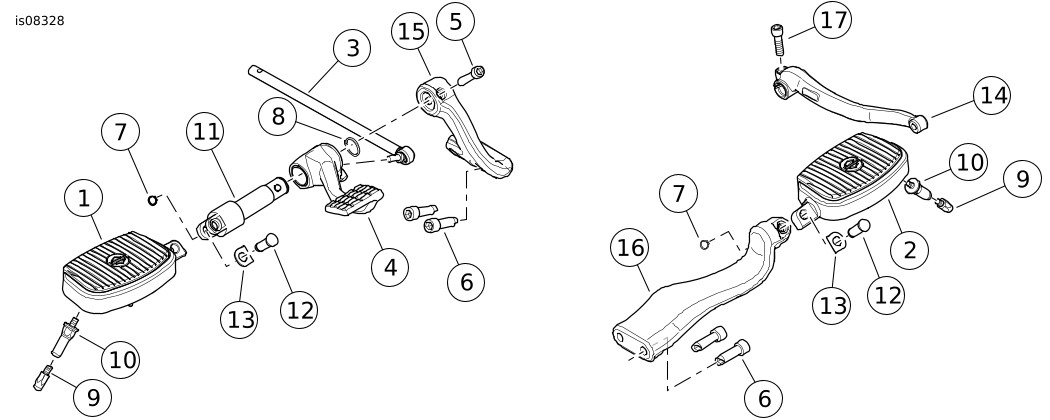

Gambar 1. Komponen Servis: Kit Kontrol Maju Lebih Jauh
Tabel 1. Tabel Komponen Servis
Item | Deskripsi (Jumlah) | Nomor Komponen |
|---|---|---|
1 | Pelat pijakan kaki mini, kanan (krom) | Tidak Dijual Terpisah |
Pelat pijakan kaki mini, kanan (hitam) | 50500451 | |
2 | Pelat pijakan kaki mini, kiri (krom) | Tidak Dijual Terpisah |
Pelat pijakan kaki mini, kiri (hitam) | 50500452 | |
3 | Rakitan batang pendorong, kontrol tengah | 50600125 |
4 | Rakitan pedal rem, kontrol tengah | Tidak Dijual Terpisah |
5 | Sekrup | 3210A |
6 | Sekrup 3/8-16 x 3.175 cm 1.25 in) panjang (4) | 3214 |
7 | Ring penahan (2) | 11304 |
8 | Cincin penahan | 11390 |
9 | Tumpuan usang (2) | 33129-06 |
10 | Tumpuan usang (2) | 33130-07A |
11 | Clevis, pengendara kaki pengendara (2) | 42541-04 |
12 | Pin Clevis, pijakan kaki (2) | 45041-01A |
13 | Cincin pegas, pedal | 50912-72 |
14 | Pemindah gigi, pedal | 33900154 |
15 | Dudukan pijakan kaki, kanan | Tidak Dijual Terpisah |
16 | Dudukan pijakan kaki, kiri | Tidak Dijual Terpisah |
17 | Sekrup | 2708A |
