SADY ZADNÍCH BLATNÍKŮ STYLU CVO

J059142022-03-10

OBECNÉ INFORMACE

Čísla sad

59500245A, 59500246A, 59500470

Modely

Informace o vhodnosti pro aktuálně certifikované modely naleznete v části věnované náhradním dílům a příslušenství na www.harley-davidson.com(pouze v angličtině).

Požadavky na montáž

VAROVÁNÍ

Na správné montáži této sestavy závisí bezpečnost jezdce a spolujezdce. Použijte odpovídající postupy uvedené v servisní příručce. Pokud daný postup přesahuje vaše schopnosti nebo pro něj nemáte vhodné nářadí, svěřte provedení montáže prodejci Harley-Davidson. Nesprávná montáž této sestavy může vést k vážnému poranění či smrti. (00333b)

POZNÁMKA

Tento návod odkazuje na informace v servisní příručce. Pro tuto montáž je nutná servisní příručka pro tento model / modelový rok motocyklu. Příručka je k dostání u prodejců motocyklů Harley-Davidson.

Pro správnou instalaci světelného postroje v této sadě je nutný válec na švy tapet.
Pomoc asistenta pomáhá při demontáži a umístění blatníku.

Tyto položky jsou k dostání u vašeho místního prodejce Harley-Davidson.

Sada 59500246A: Je vyžadován samostatný nákup montážní sady LED pro brzdové/koncové/směrové světlo (č. dílu 67801090).

Obsah sady

Viz Ilustrace 5 a Tabulka 1.

PŘÍPRAVA

VAROVÁNÍ

Aby nedošlo k nechtěnému nastartování motocyklu, které by mohlo způsobit vážné poranění nebo smrt, vyjměte hlavní pojistku. (00251b)

POZNÁMKA

Motocyklu SE sirénou systému zabezpečení: Když je bezkontaktní elektronický klíč v dosahu, zapněte spínač zapalování. Deaktivujte systém zabezpečení. Podle pokynů v servisní příručce OKAMŽITĚ vyjměte hlavní pojistku.
Motocykly BEZ bezpečnostní sirény: Při vyjímání hlavní pojistky postupujte podle servisní příručky.

Sejměte sedlové brašny. Viz servisní příručka.
Demontujte levý a pravý boční kryt. Viz servisní příručka.
Demontujte sedlo. Sedlo a veškerý spojovací materiál uschovejte. Viz servisní příručka.
Odeberte registrační značku (pokud je namontovaná). Uschovejte je pro pozdější montáž. Držák registrační značky a reflektor na blatníku mohou zůstat.
Podle servisní příručky odmontujte a uložte následující položky, pokud zde jsou:

Tour-Pak ^® nosič zavazadel nebo podpěra Tour-Pak,
Zádová opěrka pro jezdce,
Zádová opěrka pro spolujezdce,
Uchopovací kolejnice, výztužná deska a upevňovací prvky.

Uvolněte tlak vzduchu v zadním odpružení. Viz servisní příručka.
Odpojte pravou boční hadici tlumiče nárazů na jednom konci.

Demontáž blatníku

POZNÁMKA

Při demontáži blatníku je vhodná pomoc asistenta.

1.	Viz servisní příručka pro odstranění zadního blatníku z motocyklu, s následující výjimkou: a. Sestava koncových světel, lišta směrového světla, koncové světlo zadního blatníku, zadní svazek osvětlení (a pokud zde je, tak zadní obložení a jeho světlo) mohou na blatníku zůstat.
2.	Ilustrace 1 Odstraňte z Originální vybavení (OE) blatníku následující položky (1). Uschovejte je pro pozdější montáž nového blatníku: a. Čepová deska (2), dvě matice (3) a dvě podložky (4) v přední části blatníku. b. Sedlová brašna na opěrném držáku blatníku (5), dva šrouby (6) a dvě pojistné matice (7) v zadní části blatníku. c. Podpěra sedlové brašny (12).

1	OE zadní blatník
2	Čepová deska
3	Matice (2)
4	Podložka (2)
5	Sedlová brašna na opěrný držák blatníku
6	Šroub (2)
7	Pojistná matice (2)
8	Šroub (4)
9	Matice (4)
10	Montážní podložka blatníku (4)
11	Vnitřní upevňovací nálisek blatníku (4)
12	Podpora sedlové brašny

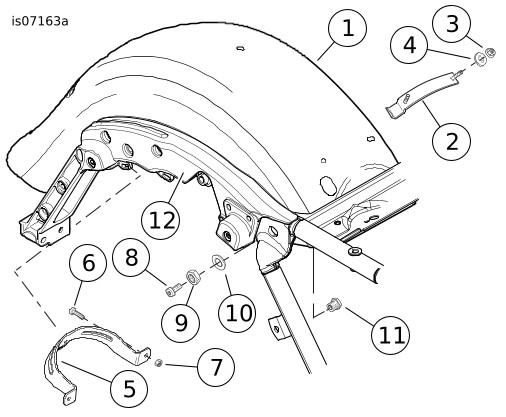

Ilustrace 1. Odmontujte položky ze zadního blatníku

SESTAVA BLATNÍKU

POZNÁMKA

Dokončete nátěr zadního blatníku, obložení a krytu světla registrační značky ještě před montáží.

1	Zadní blatník
2	Čepová deska
3	Matice (2)
4	Podložka (2)
5	Zadní kabelový svazek
6	Černý obousměrný kryt kolíků
7	Černý kryt šesticestné zásuvky
8	Verze se středovým koncovým světlem
9	Otvor pro drát před blatníkem
10	Konec vedení 2,5 palce (64 mm) od otvoru
11	Vedení 1,5 palce (38 mm) od osy blatníku

Ilustrace 2. Namontujte kabelový svazek zadního blatníku

Montáž kabelového svazku

POZNÁMKA

Okolní teplota musí být nejméně 16 °C (60 °F) k dosažení správné pevnosti spoje vedení kabelového svazku a blatníku.
Po umístění kabelového svazku počkejte NEJMÉNĚ 24 hodin, než oblast vystavíte silnému vodnímu proudu nebo extrémnímu počasí.
Pevnost lepeného spoje se při normální pokojové teplotě zvýší na maximum po přibližně 72 hodinách.

1.	Ilustrace 2 Vyčistěte spodní stranu blatníku (1) podél montážní dráhy kabelového svazku dle znázornění směsí 50 % isopropylalkoholu a 50 % destilované vody. Nechte zcela oschnout. Nepoužívejte rozpouštědla ani drsné chemikálie, které poškozují lakované povrchy. POZNÁMKA Dvě větve zadního světelného svazku bez lepicího vedení zůstávají mimo blatník.
2.	Vyjměte z OE blatníku čepovou desku (2).
3.	Umístěte desku uvnitř přední části blatníku s kanálem umístěným nejblíže otvoru pro drát.
4.	Volně sestavte desku k blatníku pomocí OE matic (3) a podložek (4). Úplně neutahujte.
5.	Namontujte zadní kabelový svazek (5) na spodní stranu blatníku: a. Protáhněte hlavní tělo svazku (s lepicím vedením) zvenčí skrze otvor (9) v přední straně blatníku. b. Položte postroj po délce blatníku. c. Umístěte přední konec lepicího vedení asi 64 mm (2,5 palce) od otvoru pro vstup drátu. d. Položte vedení minimálně 38 mm (1,5 palce) od osy blatníku. e. Označte polohu vedení na blatníku. f. Začněte vzadu, zatáhněte za výčnělek na kabelovém vedení, abyste odhalili lepidlo, a zároveň zatlačte vedení na místo podél blatníku. g. Pomocí válečku na švy tapet bezpečně zatlačte vedení na místo. h. Vpředu zachyťte kabelový svazek pod kanálem čepové desky. i. Utáhněte matice čepové desky. Krouticí moment: 6,8–10,9 N·m (60–96 in-lbs) Šestihranná matice

POZNÁMKA

Pokračujte v montáži a instalaci blatníku, ale netahejte ani nepřemísťujte lepicí vedení.
Nechte lepidlo 72 hodin plně schnout.

1	Držák registrační značky
2	Světlo registrační značky
3	Kabely světla registrační značky
4	Kryt světla registrační značky
5	Šroub, 1/4-20 x 0,75 palce (19 mm) dlouhý (4 mm)
6	Těsnění, držák registrační značky
7	Reflektor a sestava držáku
8	Podložka (2)
9	Zadní blatník
10	Otvor pro drát v zadním blatníku
11	Čepová deska
12	Podložka z pěnové pásky (2)
13	Šroub, 1/4-20 x 0,75 palce (19 mm) dlouhý (2)
14	Kryt zásuvky, obousměrný
15	Sekundární zámek
16	Kryt konektoru světla registrační značky
17	Matice s nákružkem, 1/4–20
18	Výčnělek (odstraňte, pokud se zde nachází)

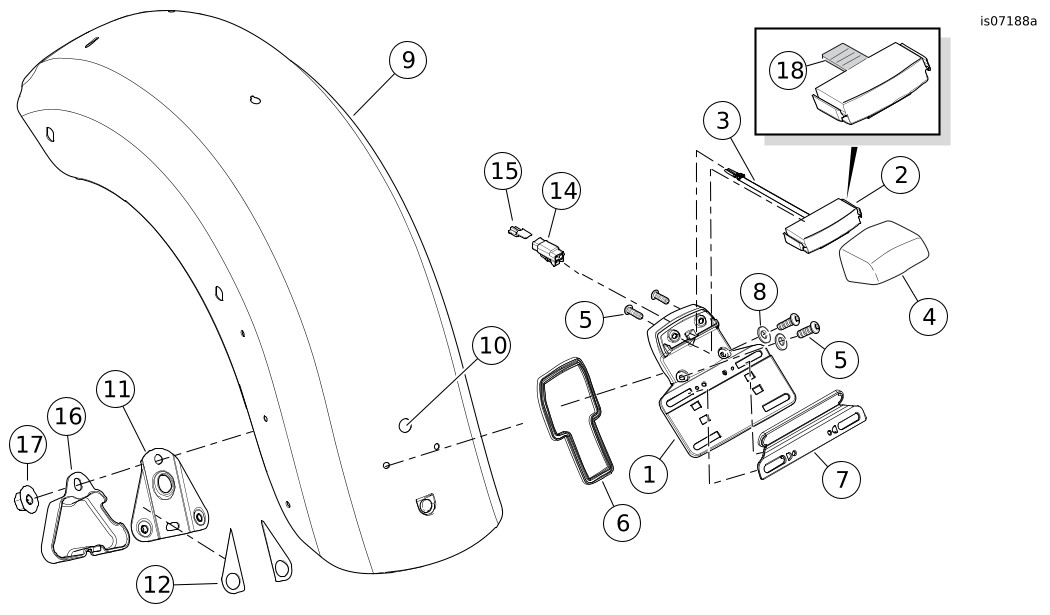

Ilustrace 3. Montáž světla a držáku registrační značky

Montáž světla registrační značky

POZNÁMKA

Některá světla registračních značek mají výčnělek (viz Ilustrace 3 , položka 18), který brání v instalaci. Před pokračováním výčnělek odstraňte.

1.	Ilustrace 3 Sestavte světlo registrační značky (2) a kryt (4) k držáku registrační značky (1).
2.	Utáhněte šrouby (5). Krouticí moment: 6,4–7,8 N·m (57–69 in-lbs) Šroub s válcovou hlavou s vnitřním šestihranem
3.	Vezměte čepovou podložku (11) a dvě podložky z pěnové pásky (12) ze sady.
4.	Sejměte vložku z lepicího podkladu na jedné straně podložky z pěnové pásky.
5.	Opatrně umístěte podložku k nákružku čepové desky na protější straně od matic a pevně zatlačte na místo.
6.	Opakujte s druhou podložkou na zbývajícím nákružku.
7.	Odstraňte vložku z odkryté strany podložek.
8.	Dráty ze světla veďte (3) přes držák poznávací značky (1) a otvorem (10) v blatníku (9).
9.	Držte čepovou podložku (11) na místě na spodní straně blatníku.
10.	Držák registrační značky (1) připevněte k čepové desce pomocí podložek (8) a šroubů (5).
11.	Šrouby důkladně utáhněte.
12.	Vložte dráty od světla registrační značky do pouzdra obousměrné zásuvky (14). Viz servisní příručka.
13.	Zajistěte sekundárním zámkem (15).
14.	Zapojte obousměrný kryt kolíku na zadním kabelovém svazku do zásuvky světla registrační značky [45B].
15.	Namontujte kryt konektoru světla registrační značky (16).
16.	Zajistěte maticí s nákružkem (17). Utáhněte. Krouticí moment: 3,4–5,1 N·m (30–45 in-lbs) Šestihranná matice s nákružkem
17.	Zajistěte kabelový svazek příchytkou na vnitřní straně blatníku.
18.	Namontujte do sestavy reflektoru a držáku (7), jak je znázorněno na obrázku.

Montáž středového brzdového/koncového světla (je-li součástí vybavení)

Namontujte nové středové brzdové/koncové světlo ze sady (59500245A). Viz servisní příručka.

Instalace zadního obložení

1.	Ilustrace 1 Namontujte zevnitř nový montážní nálisek blatníku (11) jedním ze čtyř otvorů po stranách blatníku.
2.	Umístěte podložku (10) na závity nálisku a upevněte pomocí matice (9). Utáhněte. Krouticí moment: 20,3–27,1 N·m (15–20 ft-lbs) Šestihranná matice
3.	Postup opakujte u zbylých třech otvorů.
4.	Ilustrace 4 Odstraňte vložku ze zadní lepící strany podložky z pryže (2) o rozměrech 44,5 x 19 x 1,6 mm (x in).
5.	Umístěte podložku do středu obložení (1) těsně pod štěrbinu, jak je znázorněno na obrázku, a pevně zatlačte na místo.
6.	Umístěte obložení pod zadní hranu blatníku.
7.	Vyrovnejte tři otvory na každé straně obložení se spojovacími otvory v blatníku.
8.	Vložte tři čepy z čepové desky (3) ze spodní strany blatníku přes otvory pro blatníky a obložení na jedné straně.
9.	Namontujte přes čepy podpěrný držák obložení (výztužná deska, 4).
10.	Na závity čepů volně namontujte tři matice s kroužkem (5). POZNÁMKA Pouze americké modely: LED světla namontovaná na obložení jsou identická. Mezinárodní modely: LED světla namontovaná na obložení jsou specifická pro konkrétní stranu. Štítek na zadní straně levého bočního světla je označen jako „LEFT“. Pravé boční světlo je označeno „RIGHT“. Modrý film z čoček světla odstraňte před instalací světel do obložení.
11.	Druhou stranu obložení volně upevněte zbývajícím čepem z desky, podpěrným držákem a maticemi s nákružkem.
12.	Střídavě utáhněte každou matici s nákružkem. Krouticí moment: 3,4–5,1 N·m (30–45 in-lbs) Šestihranná matice s nákružkem
13.	Namontujte zadní světlo obložení (6) do správného bočního otvoru v obložení ze zadní strany.
14.	Upevněte třemi černými ^® šrouby #10 TORX (7).
15.	Střídavě utáhněte každý šroub. Krouticí moment: 1,6–2,1 N·m (14–18 in-lbs) Šroub s válcovou hlavou TORX
16.	Postup opakujte u zbylých světel obložení.

1	Zadní obložení
2	Gumová podložka
3	Čepová deska (2)
4	Držák podpory obložení (2)
5	Matice s nákružkem, 1/4–20 (6)
6	Sestava zadního světla (na obrázku vlevo)
7	Šroub, dlouhý #10 x 0,5 palce (12,7 mm) (6)

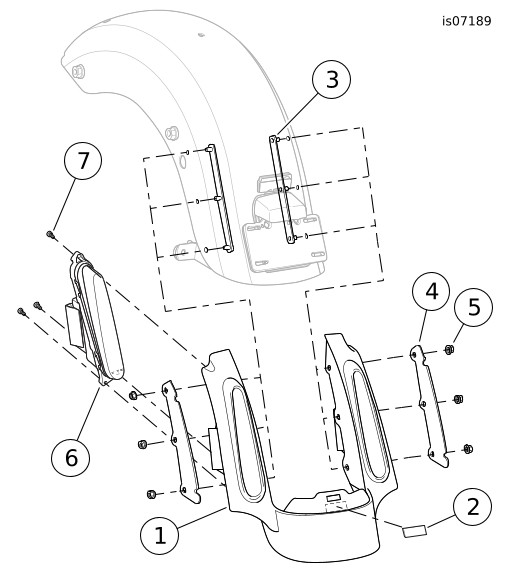

Ilustrace 4. Instalace zadního obložení

Přemístění antény na modelech FLHX a FLHTRX

1.	Ilustrace 5 Odpojte kabel antény od základu sestavy antény.
2.	Odmontujte základovou desku stožáru antény od základu antény.
3.	Odeberte dolní pojistnou matici.
4.	Odeberte základnu antény z montážního držáku.
5.	Odstraňte dva šrouby a pojistné podložky, které zadržují montážní držák antény.
6.	Odstraňte a zlikvidujte všechny kabelové popruhy zajišťující kabel antény k podpoře blatníků a zadní podpěrné držáky sedlové brašny.
7.	Ilustrace 5 Umístěte nový držák antény (30) v blízkosti podpěr blatníků a upevněte držák na podpěry blatníků: a. Sestavte tenkou podložku (37) pro vruty šroubů. b. Namontujte šrouby (36) a podložky (37) zezadu skrze držák antény. c. Ilustrace 5 Posuňte rozpěrky (34 a 35) na vruty, které se rozprostírají skrze držák. Poznamenejte si délky rozpěrek. d. Zarovnejte a upevněte tuto sestavu držáku a upevňovacího prvku na podpěru blatníků. Utáhněte. Krouticí moment: 20,3–27,1 N·m (15–20 ft-lbs) Sestava upevňovacího prvku
8.	Namontujte pojistnou podložku zubů (32) ze sady na větší závity základny antény (31) pod šestihrannou matici (33).
9.	Vložte základnu antény otvorem do montážního držáku antény.
10.	Namontujte druhou šestihrannou matici (33) na závity základny antény.
11.	Na horní matici položte klíč a utáhněte spodní matici. Krouticí moment: 8 N·m (6 ft-lbs) Dolní matice
12.	Zapojte konektor kabelu antény do základny antény.
13.	Utáhněte vroubkovanou matici, abyste zajistili konektor k základně antény.
14.	Kabel antény nechte mírně volný, abyste zabránili zkroucení nebo ohnutí během připojení.
15.	Připevněte kabel antény k nosné tyči blatníku pomocí kabelového popruhu.
16.	Použijte druhý kabelový popruh k uvázání kabelu antény (modely FLHX, přebytečné vodiče zadních světel obložení) k rámové kolejnici, která je v blízkosti závěsných vzduchových vedení pod lakovaným krytem.
17.	NEPŘIVAZUJTE kabel ke vzduchovému vedení.
18.	Stožár antény zaveďte bezpečně do základové desky antény (31).

MONTÁŽ BLATNÍKU

POZNÁMKA

Při umísťování blatníku na motocykl je vhodná pomoc asistenta.
Chraňte spodní okraje obložení pod koncovými světly páskou, abyste zabránili poškození laku tlumiči výfuku během instalace blatníků.

1.	Opatrně posuňte nový blatník dopředu do polohy mezi zadními kolejnicemi rámu.
2.	Ilustrace 5 Vezměte ze sady čtyři 5/16–18 x 25,4 mm (1 palec) dlouhé šrouby pro montáž blatníků (5).
3.	Volně namontujte šroub skrze zadní rámovou kolejnici do nejzadnějšího montážního nálisku blatníku na každé straně.
4.	Zarovnejte přední montážní otvory.
5.	Volně instalujte zbývající šrouby skrze rámové kolejnice do předního montážního nálisku blatníku na každé straně.
6.	Vezměte dva 5/16–18 x 25,4 mm (1 palec) dlouhé šrouby pro montáž blatníků a pojistné matice s nákružkem, které jste si uschovali dříve.
7.	Šrouby namontujte zepředu přes podpěru sedlové brašny, spodní zadní montážní otvory a sedlovou brašnu na držák podpory blatníku.
8.	Volně namontujte pojistné matice s nákružkem na závity šroubů. POZNÁMKA Modely FLHX: Elektrická skříňka musí být uvolněna, aby se zde konektor kabelového svazku vešel.
9.	Veďte nohu kabelového svazku s šedým čtyřcestným konektorem mezi přední částí blatníku a levou boční podpěrou blatníku.
10.	Zapojte konektor [18] do světla na levé straně obložení.
11.	Veďte nohu kabelového svazku s černým čtyřcestným konektorem mezi přední částí blatníku a pravou boční podpěrou blatníku.
12.	Zapojte konektor [19] do světla na pravé straně obložení.
13.	Střídavě utáhněte čtyři šrouby pro montáž blatníků. Krouticí moment: 20,3–27,1 N·m (15–20 ft-lbs) Šroub s válcovou hlavou TORX
14.	Namontujte vzduchovou hadici zadního tlumiče na sestavu vzduchového ventilu na levé straně.
15.	Ilustrace 1 Namontujte podpory sedlové brašny (12).
16.	Volně namontujte záchytný řemen spolujezdce.
17.	Ilustrace 5 Pomocí příchytky (7) ze sady upevněte nohu kabelového svazku ke štěrbině na spodní straně každé podpěry sedlové brašny.

DOKONČENÍ

POZNÁMKA

Chcete-li předejít poškození zvukového systému, před montáží hlavní pojistky zkontrolujte, zda je spínač zapalování v poloze OFF (vypnuto).

VAROVÁNÍ

Aby nedošlo k nechtěnému nastartování motocyklu, které by mohlo způsobit vážné poranění nebo smrt, vyjměte hlavní pojistku. (00251b)

1.	Namontujte hlavní pojistku. Viz servisní příručka.
2.	Před uvedením motocyklu do provozu zkontrolujte, že všechna světla fungují správně.

SERVISNÍ DÍLY

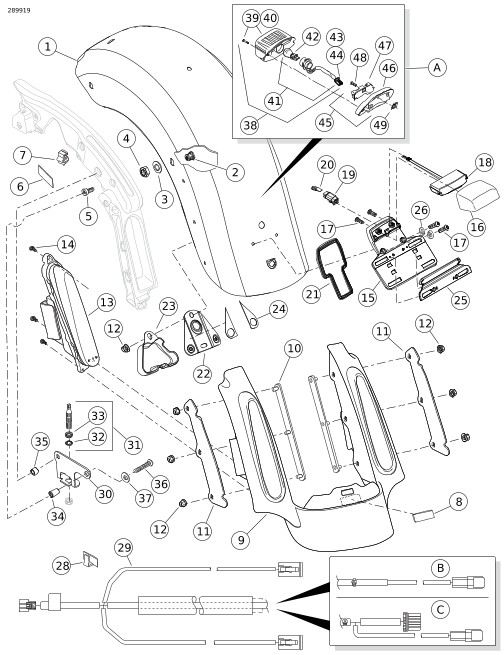

Ilustrace 5. Náhradní díly, sady zadních blatníků ve stylu FL Touring CVO

SERVISNÍ DÍLY

Tabulka 1. Servisní díly

Položka	Popis (množství)	Číslo dílu
1	Blatník, zadní (lak Prime, bez otvoru středového koncového světla) (sada 59500246A) Blatník, zadní (lak Prime, s otvorem pro středové koncové světlo) (sada 59500245A)	60463-09A 60472-09A
2	Montážní nálisek blatníku (4)	59786-01
3	Montážní podložka blatníku (4)	59788-01
4	Šestihranná matice, 1/2-13 (4)	7880
5	Šroub s válcovou hlavou TORX, samořezný, délka 5/16-18 x 25,4 mm (1 palec) (4)	3684
6	Vycpávka, podpora sedlové brašny (2)	11100068
7	Příchytka (6) (sada 59500246A) Příchytka (2) (sady 59500245A, 59500470)	69200313
8	Rozpěrka, pryžová, s lepicí stranou, 44,5 x 19 x 1,6 mm (x palce)	11891
9	Obložení, zadní blatník (nelakovaný) (sady 59500246A, 59500245A)	59500107
10	Čepová deska (2)	59500018
11	Držák podpory obložení (2)	67900185
12	Velká matice s nákružkem, 1/4–20 (7)	7499
13	Sestava LED pro brzdové/koncové/směrové světlo, červený reflektor (sada 59500245A nebo 59500246A)	67800201
	Sestava LED pro brzdové/koncové/směrové světlo, jantarový reflektor, pravý (sada 59500470)	67800203
	Sestava LED pro brzdové/koncové/směrové světlo, jantarový reflektor, levý (sada 59500470)	67800204
14	Šroub s válcovou hlavou TORX, samořezný, délka #10 x 12,7 mm (0,5 palce) (6)	3152
15	Držák, registrační značka	67900233
16	Kryt světla registrační značky (nalakovaný) (sady 59500246A, 59500245A)	60934-10
17	Šroub, 1/4–20 x 19 mm (0,75 palce) (4)	940
18	Světlo registrační značky	60920-09
19	Kryt zásuvky, 2cestný, černý	74112-98BK
20	Sekundární zámek	74152-98
21	Těsnění horní části registrační značky	67900232
22	Čepová deska	59840-09
23	Kryt konektoru	60916-09
24	Pěnová podložka s lepicí zadní stranou, držák registrační značky (2)	11100008
25	Reflektor a sestava držáku	67900244
26	Podložka (2)	6119
28	Příchytka se zadní lepicí stranou (2)	10102
29	Kabelový svazek zadního osvětlení (sada 59500246A) Kabelový svazek zadního osvětlení (sady 59500245A, 59500470)	69200720 69200719
30	Držák antény, zadní	76555-09
31	Sestava základny antény (zahrnuje položky 32–33)	76335-87
32	Pojistná podložka (4)	7129
33	Matice (2)	76259-86
34	Rozpěrka, anténa, přední	12400091
35	Rozpěrka, anténa, zadní	12400092
36	Šroub, zaoblená hlava, délka 5/16–18 x 41,3 mm (1,62 palce), třída 8 (2)	3148
37	Plochá podložka (2)	6702
Položky použité pouze v sadách 59500245A a 59500470:
38	Sestava světla, koncové světlo (včetně položek 39–44)	68142-04
39	Čočka koncového světla (zahrnuje položku 40)	68558-03
40	..... Šroub, koncové světlo (2)	68026-99
41	Sestava žárovky a zásuvky, koncové světlo (včetně položek 42–44)	69187-03A
42	..... Žárovka, koncové světlo, klínový držák	68167-04
43	..... Kryt zásuvky, čtyřcestný	73154-96BK
44	..... Vývod zásuvky, #16–20 AWG (3)	73191-96
45	Sestava základny koncového světla (zahrnuje položky 46–47)	68066-99A
46	..... Základna koncového světla (chromovaná)	68296-99A
47	..... Obvodová deska a kryt	68830-99A
48	Šroub, inbusová hlava, délka 1/4–20 x 16 mm (⅝ palce)	3022A
49	Matice ve tvaru J	7964
A,C	Sady 59500245A, 59500470
B	Sada 59500246A
