CVO 스타일 리어 펜더 키트

J059142022-03-10

일반

키트 번호

59500245A, 59500246A, 59500470

모델

장착 가능한 모델에 관한 최신 정보는 부품 및 액세서리 www.harley-davidson.com섹션(영어만 제공)을 참조하십시오.

설치 요구 사항

주의사항

운전자와 동승자의 안전은 본 키트의 올바른 장착에 달려 있습니다. 적절한 정비 절차를 준수하십시오. 정비 절차가 본인의 능력 밖이거나 필요한 공구가 없을 때는 Harley-Davidson 공식 딜러에 장착 수행을 맡기십시오. 본 키트를 잘못 장착하면 사망이나 심각한 부상으로 이어질 수 있습니다. (00333b)

주의사항

본 지침은 서비스 매뉴얼 정보를 참조합니다. 설치를 위해 모터사이클의 연식과 모델에 맞는 서비스 매뉴얼이 필요합니다. 매뉴얼은 Harley-Davidson 딜러로부터 구할 수 있습니다.

이 키트에 있는 조명 하네스를 적절하게 설치하려면 벽지 심 롤러가 필요합니다.
펜더의 제거 및 배치에는 보조자의 도움을 받으면 좋습니다.

이 항목들은 해당 지역의 Harley-Davidson 공식 딜러에서 구할 수 있습니다.

키트 59500246A: LED 정지등/미등/방향 지시등 어셈블리 키트(부품 번호 67801090)를 별도 구매해야 합니다.

키트 내용물

그림 5 및 표 1을 참조하십시오.

준비

주의사항

사망이나 심각한 부상으로 이어질 수 있는 돌발적인 모터사이클의 시동을 방지하려면 작업을 계속 진행하기 전 메인 퓨즈를 분리하십시오. (00251b)

주의사항

보안 사이렌 있는 모터사이클: 보안 키팝이 있는 상태에서 점화 스위치를 켜십시오. 보안 시스템을 해제하십시오. 정비 안내서에 따라 즉시 메인 퓨즈를 분리하십시오.
보안 사이렌이 없는 모터사이클: 정비 매뉴얼에 따라 메인 퓨즈를 제거합니다.

새들백을 제거하십시오. 정비 설명서를 참조하십시오.
왼쪽 및 오른쪽 덮개를 분리합니다. 정비 설명서를 참조하십시오.
시트를 제거합니다. 시트 및 모든 장착 하드웨어를 보관해두십시오. 정비 설명서를 참조하십시오.
번호판이 설치된 경우 제거합니다. 나중에 설치할 수 있도록 보관합니다. 번호판 브래킷과 반사판은 펜더에 남겨두어도 됩니다.
정비 매뉴얼을 참조해 다음 품목이 있는 경우 제거하고 보관합니다.

Tour-Pak ^® 러기지 랙 또는 Tour-Pak 서포트,
라이더 등받이,
동승자 등받이,
레일, 보강 플레이트, 패스너를 잡습니다.

리어 서스펜션의 기압을 방출합니다. 정비 설명서를 참조하십시오.
오른쪽 완충기 호스를 한쪽 끝에서 분리합니다.

펜더 제거

주의사항

펜더의 제거에는 보조자의 도움을 받으면 좋습니다.

1.	정비 매뉴얼을 참고해 리어 펜더를 모터사이클에서 제거하되, 다음은 예외입니다. a. 미등 어셈블리, 방향지시등 바, 리어 펜더 팁 램프, 리어 조명 하네스 (및 리어 파시아 및 리어 파시아 램프( 있는 경우 )는 펜더에 남겨두어도 됩니다.
2.	그림 1순정 장비 (OE) 펜더(1)에서 다음 항목을 제거합니다. 나중에 새 펜더에 설치할 수 있도록 보관합니다. a. 펜더 앞에 있는 스터드 플레이트(2), 너트 2개(3), 와셔 2개(4개). b. 펜더의 뒤에 있는 새들백-펜더 서포트 브래킷(5), 나사 2개(6), 잠금 너트 2개(7). c. 새들백 서포트(12).

1	OE 리어 펜더
2	스터드 플레이트
3	너트(2)
4	와셔(2)
5	새들백-펜더 서포트 브래킷
6	나사(2)
7	잠금 너트(2)
8	나사(4)
9	너트(4)
10	펜더 장착 와셔(4)
11	펜더 내부 장착 보스(4)
12	새들백 서포트

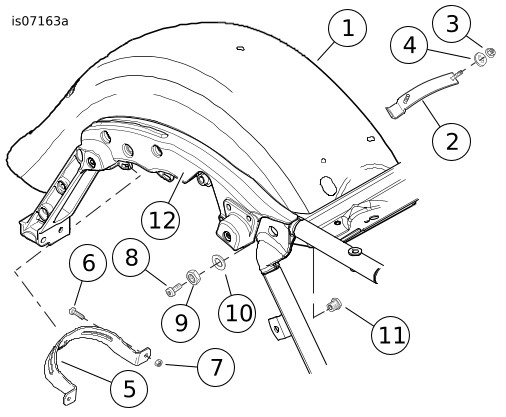

그림 1. 리어 펜더 항목 제거

펜더 어셈블리

주의사항

조립 전에 리어 펜더, 파시아, 번호판 라이트 커버를 마감 페인트하십시오.

1	리어 펜더
2	스터드 플레이트
3	너트(2)
4	와셔(2)
5	리어 하네스
6	검은색 양방향 핀 하우징
7	검은색 6방향 소켓 하우징
8	중앙 미등이 있는 버전
9	펜더 앞의 와이어 구멍
10	구멍에서 2.5인치(64 mm) 거리의 도관 끝
11	펜더 중심선에서 최소 1.5인치(38mm) 길이의 도관

그림 2. 리어 펜더 하네스 설치

하네스 설치

주의사항

하네스 도관이 펜더에 적절히 접착되려면 주변 온도가 16°C 이상 이어야 합니다.
하네스를 부착하고 적어도 24시간 후에 강한 세차 스프레이 또는 가혹한 날씨에 해당 부위를 노출하십시오.
정상 실온에서는 약 72시간 후 접착제 강도가 극대화됩니다.

1.	그림 2 그림과 같이 50% 이소프로필 알코올과 50% 증류수의 혼합액으로 하네스 장착 경로를 따라 펜더(1) 아래를 세척합니다. 완전히 건조하십시오. 페인트 표면을 손상하는 용매나 강한 화학 물질을 사용하지 마십시오. 주의사항 접착 도관이없는 리어 조명 하네스의 두 분기선은 펜더 외부에 남아 있습니다.
2.	OE 펜더에서 스터드 플레이트(2)를 제거합니다.
3.	가장 가까운 와이어 구멍에 위치 채널 펜더의 내부에 플레이트를 배치합니다.
4.	OE 너트(3)와 와셔(4)를 이용해 플레이트를 펜더에 느슨하게 조립합니다. 완전히 조이지 마십시오.
5.	리어 하네스(5)를 펜더의 밑면에 설치합니다. a. 외부로부터 펜더 앞의 구멍(9)을 통과하도록 하네스의 본체(접착 도관 포함)을 공급합니다. b. 펜더의 길이 방향으로 하네스를 놓습니다. c. 와이어가 들어오는 구멍에서 64mm(2 1/2인치) 거리에 접착 도관의 앞 끝을 배치합니다. d. 펜더의 중심선에서 최소 38mm(1 1/2in)의 도관을 놓습니다. e. 도관의 위치를 펜더에 표시합니다. f. 뒤에서 시작하여 하네스 도관을 펜더 길이 방향으로 제자리에 누르면서 하네스 도관의 탭을 당겨 접착 부위가 드러나게 합니다. g. 벽지 심 롤러를 사용하여 도관을 제자리에 안전하게 누릅니다. h. 앞에서 스터드 플레이트 채널 아래에서 와이어 하네스를 잡스니다. i. 스터드 플레이트 너트를 조입니다. Torque: 6,8–10,9 N·m (60–96 in-lbs) 육각 너트

주의사항

펜더의 조립 및 설치를 진행하되 접착 도관을 당기거나 재배치하지 마십시오.
접착제가 완전히 굳는 데는 72시간이 걸립니다.

1	번호판 브래킷
2	번호판 등
3	번호판 등 와이어
4	번호판 등 와이어
5	나사, 1/4-20 x 0.75인치(19mm) 길이(4)
6	개스킷, 번호판 브래킷
7	반사판 및 브래킷 어셈블리
8	와셔(2)
9	리어 펜더
10	리어 펜더의 와이어 구멍
11	스터드 플레이트
12	폼 테이프 패드(2)
13	나사, 1/4-20 x 0.75인치(19mm) 길이(2)
14	양방향 소켓 하우징
15	보조 잠금 장치
16	번호판 등 커넥터 커버
17	플랜지 너트, 1/4-20
18	탭(있는 경우 제거)

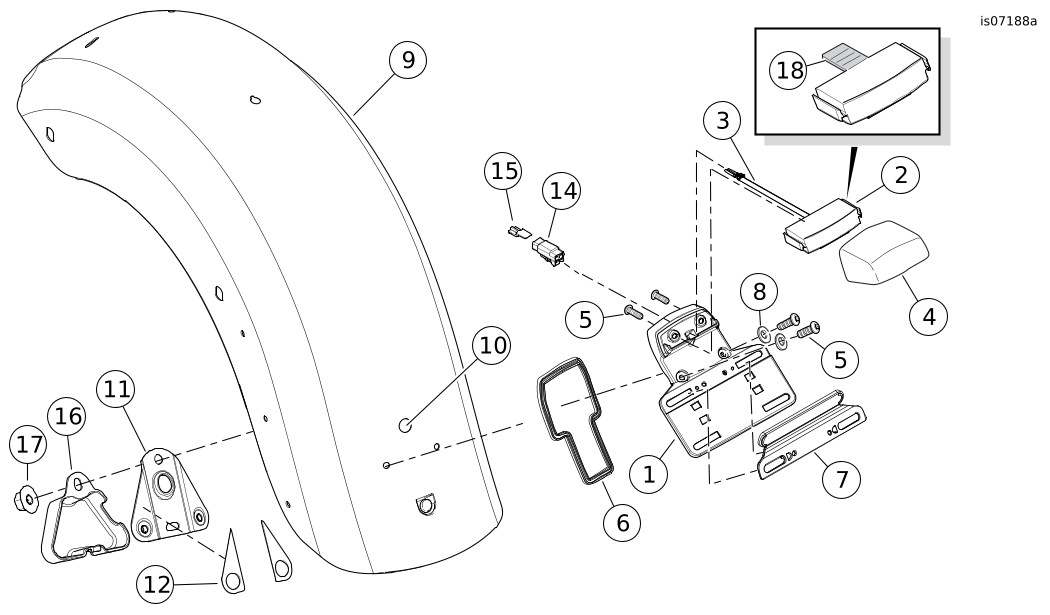

그림 3. 번호판 등 및 브래킷 설치

번호판 등 설치

주의사항

일부 번호판 등에는 탭( 그림 3 삽도 항목 18 참조)이 있어 설치에 방해가 됩니다. 탭을 제거하고 진행하십시오.

1.	그림 3 번호판 브래킷(1)에 번호판 등(2)과 커버(4)를 조립합니다.
2.	나사(5)를 조입니다. Torque: 6,4–7,8 N·m (57–69 in-lbs) 육각 소켓 헤드 나사
3.	키트에서 스터드 플레이트(11)와 폼 테이프 패드 2개(12)를 가져옵니다.
4.	패드 하나의 접착제 배킹이 있는 쪽에서 라이너를 제거합니다.
5.	패드를 스터드 플레이트 플랜지의 너트 맞은편에 조심스럽게 배치하고 단단히 제자리에 누릅니다.
6.	두 번째 패드를 남은 플랜지에반복합니다.
7.	패드의 노출된 측면에서 라이너를 제거합니다.
8.	번호판 브래킷(1)과 펜더(9)의 구멍(10)을 통해 번호판 와이어(3)를 공급합니다.
9.	스터드 플레이트(11)를 펜더 밑면의 위치에 유지합니다.
10.	와셔(8) 및 나사(5)로 번호판 브래킷(1)을 스터드 플레이트에 고정합니다.
11.	나사를 조입니다.
12.	번호판 등 와이어를 양방향 소켓 하우징(14)에 삽입합니다. 정비 설명서를 참조하십시오.
13.	보조 잠금 장치(15)로 고정합니다.
14.	리어 하네스의 양방향 핀 하우징을 라이센스 램프 소켓[45B]에 연결합니다.
15.	번호판 등 커넥터 커버(16)를 설치합니다.
16.	플랜지 너트(17)로 고정합니다. 조입니다. Torque: 3,4–5,1 N·m (30–45 in-lbs) 육각 플랜지 너트
17.	펜더 내부의 클립으로 와이어 하네스를 고정합니다.
18.	그림과 같이 반사판 및 브래킷 어셈블리(7)를 설치합니다.

중앙 정지등/미등 설치(장착된 경우)

키트(59500245A)에 있는 새로운 중앙 정지등/미등을 설치합니다. 정비 설명서를 참조하십시오.

리어 파시아 설치

1.	그림 1 내부로부터 펜더의 측면에 네 개의 구멍 중 하나를 통해 새로운 펜더 장착 보스(11)를 설치합니다.
2.	와셔(10)를 보스의 스레드실에 놓고 너트(9)로 고정합니다. 조입니다. Torque: 20,3–27,1 N·m (15–20 ft-lbs) 육각 너트
3.	나머지 세 개의 구멍에 대해 반복합니다.
4.	그림 4 44.5 x 19 x 1.6mm(x in) 고무 패드(2)의 접착 배킹에서 라이너를 제거합니다.
5.	그림처럼 패드를 파시아(1)의 중앙, 슬로 바로 아래에 놓고 위치시키고, 제자리에 단단히 누릅니다.
6.	파시아를 펜더의 후면 가장자리 아래에 놓습니다.
7.	파시아의 구멍 세 개를 짝이 맞는 펜더의 구멍과 정렬합니다.
8.	펜더 아래에서 펜더 구멍과 한쪽의 파시아를 통과하도록 스터드 플레이트(3)의 스터드 3개를 삽입합니다.
9.	스터드 위에 파시아 서포트 브래킷(스티프너 플레이트, 4)를 설치합니다.
10.	3개의 플랜지 너트(5)를 스터드 스레드에 느슨하게 설치합니다. 주의사항 미국 모델만 해당: 파시아 장착 LED 램프는 동일합니다. 해외 모델: 파시아 장착 LED 램프는 각 측면이 다릅니다. 왼쪽 램프 뒷면에는 “왼쪽” 라벨이 있습니다. 오른쪽 램프는 "오른쪽"으로 표시됩니다. 렌즈 표면에서 파란색 필름을 제거한 후에 등을 파시아에 설치합니다.
11.	남은 스터드 플레이트, 서포트 블래킷, 플랜지 너트로 파시아의 다른 면을 고정합니다.
12.	각 플랜지 너트를 번갈아 가며 조입니다. Torque: 3,4–5,1 N·m (30–45 in-lbs) 육각 플랜지 너트
13.	리어 파시아 등(6)을 뒤에서 파시아의 맞는 쪽 개구부에 설치합니다.
14.	3개의 검은색 #10 TORX ^® 나사(7)로 고정합니다.
15.	각 나사를 번갈아 가며 조입니다. Torque: 1,6–2,1 N·m (14–18 in-lbs) TORX 팬 헤드 나사
16.	나머지 세 개의 구멍에 대해 반복합니다.

1	리어 페시아
2	고무 패드
3	스터드 플레이트(2)
4	파시아 서포트 브래킷(2)
5	플랜지 너트, 1/4-20(6)
6	후방등 어셈블리(왼쪽 표시)
7	나사, #10 x 0.5인치(12.7 mm) 길이(6)

그림 4. 리어 파시아 설치

FLHX 및 FLHTRX 모델의 안테나 재배치

1.	그림 5 안테나 베이스 어셈블리에서 안테나 케이블을 분리합니다.
2.	안테나 베이스에서 안테나 마스트를 풉니다.
3.	하단 잠금 너트를 제거합니다.
4.	장착 브래킷에서 안테나 베이스를 제거합니다.
5.	안테나 장착 브래킷을 고정하고 있는 두 개의 나사와 잠금 와셔를 제거합니다.
6.	안테나 케이블을 펜더 서포트 및 새들백 리어 서포트 브래킷에 고정하는 케이블을 모두 제거하고 폐기합니다.
7.	그림 5 펜더 서포트 근처에 새 안테나 브래킷(30)을 배치하고 펜더 서포트에 고정합니다. a. 얇은 와셔(37)를 나사 스레드에 조립합니다. b. 뒤에서 부터 안테나 브래킷을 통해 나사(36)와 와셔(37)를 설치합니다. c. 그림 5 스페이서(34 및 35)를 브래킷을 통과하면서 확장되는 스레드에 밀어 넣습니다. 스페이서 길이를 기록합니다. d. 이 브래킷 및 패스너 어셈블리를 펜더 서포트에 정렬하고 고정합니다. 조입니다. Torque: 20,3–27,1 N·m (15–20 ft-lbs) 패스너 어셈블리
8.	키트에 있는 투스 잠금 장치(32)를 안테나 베이스(31)의 큰 스레드 육각 너트(33) 아래에 설치합니다.
9.	안테나 장착 브래킷의 구멍을 통해 안테나 베이스를 삽입합니다.
10.	안테나 베이스의 스레드에 두 번째 육각 너트(33)를 설치합니다.
11.	위의 너트에 렌치를 놓고 아래 너트를 조입니다. Torque: 8 N·m (6 ft-lbs) 아래 너트
12.	안테나 케이블 커넥터를 안테나 베이스에 연결합니다.
13.	깔쭉한 너트를 조여 커넥터를 안테나 베이스에 고정합니다.
14.	접촉 부위에서 비틀리거나 꼬이지 않도록 안테나 베이스의 케이블에 여유을 둡니다.
15.	케이블 스트랩으로 안테나 케이블을 펜더 서포트 바에 고정합니다.
16.	두 번째 케이블 스트랩을 사용하여 안테나 케이블(FLHX 모델, 과도한 리어 파시아 등 와이어)를 프레임 레일의 서스펜션 에어 라인 근처 도장 표면 아래에 묶습니다.
17.	케이블을 에어 라인에 묶지 마십시오.
18.	안테나 마스트 어셈블리를 안테나 베이스(31)에 나사로 조입니다.

펜더 설치

주의사항

펜더의 제거 및 배치에는 보조자의 도움을 받으면 좋습니다.
펜더 설치 중 머플러가 도장을 손상시키지 않도록 테이프로 미등 아래 파시아의 아래 가장자리를 보호하십시오.

1.	새로운 펜더를 리어 프레임 레일 사이에 조심스럽게 배치합니다.
2.	그림 5 키트에서 5/16-18 x 25.4mm(1인치) 길이의 펜더 장착 나사(5)를 가져옵니다.
3.	리어 프레임 레일을 통과시켜 각 면의 가장 뒤에 있는 펜더 장착 보스에 나사를 느슨하게 설치합니다.
4.	전면 장착 구멍을 정렬합니다.
5.	남은 나사는 프레임 레일을 통해 각 면의 앞쪽 펜더 장착 보스에 느슨하게 설치합니다.
6.	앞서 보관한 5/16-18 x 25.4mm(1인치) 길이의 펜더 장착 나사와 플랜지 잠금 장치 2개를 가져옵니다.
7.	앞에서부터 새들백 서포트 하단의 뒷 부분 장착 구멍과 새들백을 통해 나사를 펜더 서포트 브래킷에 설치합니다.
8.	나사 스레드에 플랜지 잠금 장치를 느슨하게 설치합니다. 주의사항 FLHX 모델: 하네스 커넥터가 잘 맞을 수 있도록 전기 캐디를 느슨하게 해야 합니다.
9.	4방향 회색 커넥터가 있는 하네스 레그를 펜더 앞과 왼쪽 펜더 서포트 사이로 끌어옵니다.
10.	커넥터[18]를 왼쪽 파시아 등에 램프에 연결합니다.
11.	4방향 회색 커넥터가 있는 하네스 레그를 펜더 앞과 왼쪽 펜더 서포트 사이로 끌어옵니다.
12.	커넥터[19]를 왼쪽 파시아 등의 램프에 연결합니다.
13.	펜더 장착 나사 4개를 교대로 조조입니다. Torque: 20,3–27,1 N·m (15–20 ft-lbs) TORX 팬 헤드 나사
14.	리어 완충기 에어 호스를 왼쪽의 에어 밸브 어셈블리에 설치합니다.
15.	그림 1 새들백 서포트(12)를 설치합니다.
16.	동승자용 그랩 레일을 느슨하게 설치합니다.
17.	그림 5 키트의 클립(7)을 사용하여 하네스 레그를 각 새들백 서포트 아래의 클립 슬롯에 고정합니다.

완료

주의사항

오디오 시스템에 대한 손상을 방지하기 위해 점화 스위치가 꺼졌는지 확인한 후 메인 퓨즈를 설치하십시오.

주의사항

사망이나 심각한 부상으로 이어질 수 있는 돌발적인 모터사이클의 시동을 방지하려면 작업을 계속 진행하기 전 메인 퓨즈를 분리하십시오. (00251b)

1.	메인 퓨즈를 설치합니다. 정비 설명서를 참조하십시오.
2.	모든 조명이 제대로 작동하는지 확인한 후 모터사이클을 작동합니다.

정비 부품

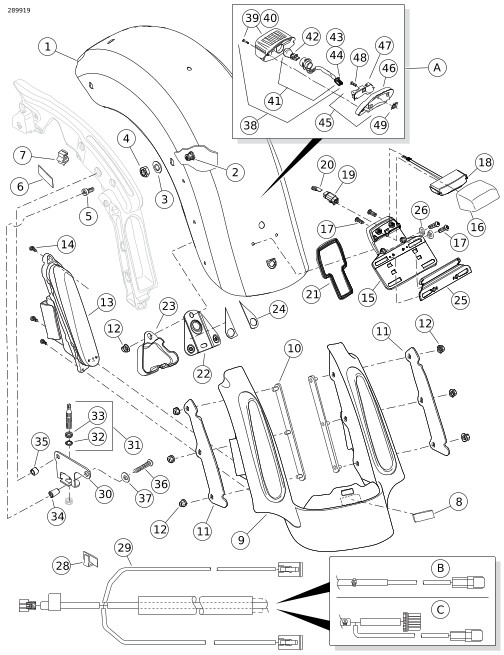

그림 5. 정비 부품, FL Touring CVO 스타일 리어 펜더 키트

정비 부품

표 1. 정비 부품

항목	설명(수량)	부품 번호
1	펜더, 리어(프라임 도장, 중앙 미등 개구부 없음)(키트 59500246A) 펜더, 리어(프라임 도장, 중앙 미등 개구부 있음)(키트 59500245A)	60463-09A 60472-09A
2	보스, 펜더 장착(4)	59786-01
3	와셔, 펜더 장착(4)	59788-01
4	육각 너트, 1/2-13(4)	7880
5	나사, 팬 헤드 TORX, 셀프 태핑, 5/16-18 x 25.4mm(1인치) 길이(4)	3684
6	왼쪽 새들백 서포트(2)	11100068
7	클립(6)(키트 59500246A) 클립(2)(키트 59500245A, 59500470)	69200313
8	스페이서, 고무, 접착 백업, 44.5 x 19 x 1.6 mm(x 인치)	11891
9	파시아, 리어 펜더(도장되지 않음)(키트 59500246A, 59500245A)	59500107
10	스터드 플레이트(2)	59500018
11	파시아 서포트 브래킷(2)	67900185
12	대형 플랜지 너트, 1/4-20(7)	7499
13	LED 정지등/미등/방향 지시등 어셈블리, 레드 렌즈(키트 59500245A 또는 59500246A)	67800201
	LED 정지등/미등/방향 지시등 어셈블리, 앰버 렌즈, 오른쪽 (키트 59500470)	67800203
	LED 정지등/미등/방향 지시등 어셈블리, 앰버 렌즈, 왼쪽(키트 59500470)	67800204
14	나사, 팬헤드 TORX, 검은색, #10 x 12.7mm (0.5인치) 길이(6)	3152
15	브래킷, 번호판	67900233
16	커버, 번호판 등(도장되지 않음)(키트 59500246A, 59500245A)	60934-10
17	나사, 1/4-20 x 19mm(0.75인치)(4)	940
18	번호판 등	60920-09
19	소켓 하우징, 양방향, 블랙	74112-98BK
20	보조 잠금 장치	74152-98
21	개스킷, 상부 번호판	67900232
22	스터드 플레이트	59840-09
23	커넥터 커버	60916-09
24	폼 패드, 접착 백업, 번호판 브래킷(2)	11100008
25	반사판 및 브래킷 어셈블리	67900244
26	와셔(2)	6119
28	클립, 접착 백업(2)	10102
29	하네스, 후방등(키트 59500246A) 하네스, 후방등(키트 59500245A, 59500470)	69200720 69200719
30	안테나 브래킷, 리어	76555-09
31	안테나 베이스 어셈블리(품목 32-33 포함)	76335-87
32	잠금 와셔	7129
33	너트(2)	76259-86
34	스페이서, 안테나, 전면	12400091
35	스페이서, 안테나, 후면	12400092
36	나사, 버튼 헤드 TORX, 5/16-18 x 41.3mm(1.62인치) 길이, 8등급(2)	3148
37	평 와셔(2)	6702
키트 59500245A및 59500470에만 사용되는 항목:
38	등 어셈블리, 미등(품목 39-44 포함)	68142-04
39	렌즈, 미등(품목 40 포함)	68558-03
40	..... 나사, 미등(2)	68026-99
41	전구 및 소켓 어셈블리, 미등(품목 42-44 포함)	69187-03A
42	..... 전구, 미등, 웨지 장착	68167-04
43	..... 소켓 하우징, 4방향	73154-96BK
44	..... 소켓 단자, #16-20 AWG(3)	73191-96
45	미등 베이스 어셈블리(품목 46-47 포함)	68066-99A
46	..... 미등 베이스(크롬)	68296-99A
47	..... 회로 기판 및 커버	68830-99A
48	나사, 소켓 헤드, 1/4-20 x 16mm (⅝인치) 길이	3022A
49	J 너트	7964
A,C	키트 59500245A, 59500470
B	키트 59500246A
