GENERELT

Settnumre

59500245A, 59500246A, 59500470

Modeller

Hvis du trenger oppdatert informasjon om montering for forskjellige modeller, kan du lese Parts and Accessories-delen (Deler og tilbehør) av www.harley-davidson.com(Kun engelsk).

Installasjonskrav

ADVARSEL

Føreren og passasjerens sikkerhet avhenger av korrekt montering av dette settet. Bruk de passende prosedyrene i servicehåndboken. Hvis du ikke er i stand til å utføre prosedyren eller ikke har de nødvendige verktøyene, bør du få en Harley-Davidson-forhandler til å utføre monteringen. Feilaktig montering av dette settet kan utgjøre en fare for liv og helse. (00333b)

MERK

Dette instruksjonsarket refererer til servicehåndboken. En servicehåndbok for denne motorsykkelmodellen/årsmodellen kreves for denne monteringen. Du kan få en fra en Harley-Davidson-forhandler.

En tapetrulle er nødvendig for å montere lysledningsnettet i dette settet på riktig måte.
Hvis du har hjelp av en assistent, er det lettere å fjerne og plassere skjermen.

Disse artiklene er tilgjengelig hos din lokale Harley-Davidson-forhandler.

Sett 59500246A: Du må kjøpe sett med LED-bremselys/baklys/blinklys (delenr. 67801090).

Settets innhold

Se Figur 5 og Tabell 1.

KLARGJØRING

ADVARSEL

For å unngå at motorsykkelen starter utilsiktet, noe som kan sette liv og helse på spill, må du fjerne hovedsikringen før du fortsetter. (00251b)

MERK

Motorsykler MED alarmsirene: Med fjernkontrollen til stede vrir du tenningsbryteren til ON. Deaktiver sikkerhetssystemet. Ta ut hovedsikringen UMIDDELBART i henhold til servicehåndboken.
For motorsykler UTEN sikkerhetssirene: Se i servicehåndboken hvordan du fjerner hovedsikringen.

Fjern salveskene. Se servicehåndboken.
Fjern venstre og høyre sidedeksel. Se servicehåndboken.
Ta av setet. Behold setet og alle monteringsdeler. Se servicehåndboken.
Fjern nummerskiltet (hvis aktuelt). Legg til side for senere montering. Nummerskiltbraketten og refleksen kan forbli på skjermen.
Se i servicehåndboken for å fjerne og lagre følgende deler hvis de finnes:

Tour-Pak ^® -bagasjestativ eller Tour-Pak-støtte,
Ryggstøtte for fører,
Ryggstøtte for passasjer,
Gripeskinne, forsterkningsplate og fester.

Slipp ut lufttrykket i bakre støtdemper. Se servicehåndboken.
Koble fra høyre støtdemperslange i den ene enden.

FJERNING AV SKJERM

MERK

Hvis du har hjelp av en assistent, er det lettere å fjerne skjermen.

1.	Se i servicehåndboken for å fjerne bakskjermen fra motorsykkelen, med følgende unntak: a. Baklys, blinklys, lampen på tuppen av bakskjermen, ledningsnettet til baklyset (og når det er aktuelt, bakre fascia og bakre fascialampe) kan forbli på skjermen.

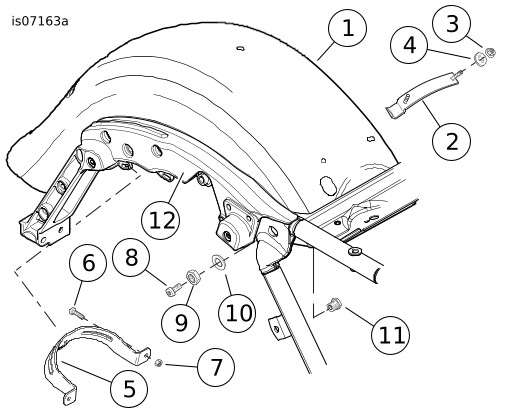

2.	Figur 1 Fjern følgende fra Originalutstyr (OE) skjermen (1). Legg til side for senere montering på den nye skjermen: a. Plate med bolter (2), to muttere (3) og to skiver (4) foran på skjermen. b. Salveske til skjermstøttebrakett (5), to skruer (6) og to låsemuttere (7) bak på skjermen. c. Salveskestøtter (12).

1	OE bakskjerm
2	Plate med bolter
3	Mutter (2)
4	Skive (2)
5	Støttebrakett mellom salveske og skjerm
6	Skrue (2)
7	Låsemutter (2)
8	Skrue (4)
9	Mutter (4)
10	Skjermmonteringsskive (4)
11	Indre skjermmonternigsfeste (4)
12	Salveskestøtte

Figur 1. Fjern deler fra bakskjerm

SKJERM

MERK

Fullfør lakkeringen av bakskjermen, fasciaen og lysdekselet på nummerskiltet før montering.

1	Bakskjerm
2	Plate med bolter
3	Mutter (2)
4	Skive (2)
5	Bakre ledningsnett
6	Svart toveis pinnehus
7	Svart seksveis kontakthus
8	Versjon med midtstilt baklykt
9	Ledningshull foran på skjermen
10	Ledningen slutter 64 mm (2,5 tommer) fra hullet
11	Ledningen er minimum 38 mm (1,5 tommer) fra midtlinjen på skjermen

Figur 2. Monter ledningsnettet til bakskjermen

Montering av ledningsnett

MERK

Omgivelsestemperaturen må være minst 16 °C (60 °F) for at ledningsnettet skal festes skikkelig til skjermen.
La det gå MINST et døgn etter at ledningsnettet er festet før du spyler området med vann eller utsetter det for vær og vind.
Limet har maksimal styrke etter ca. 72 timer ved normal romtemperatur.

1.	Figur 2 Rengjør undersiden av skjermen (1) langs monteringsbanen til ledningsnettet som vist, med en blanding av 50 prosent isopropylalkohol og 50 prosent destillert vann. La tørke helt. Ikke bruk løsemidler eller sterke kjemikalier som skader lakkerte overflater. MERK De to grenene av ledningsnettet til baklyset uten klebrig feste forblir utenfor skjermen.
2.	Fjern platen med bolter (2) fra OE skjermen.
3.	Plasser platen på innsiden foran på skjermen med kanalen plassert nærmest ledningshullet.
4.	Monter platen løst til skjermen med de opprinnelige mutterne (3) og skivene (4). Ikke trekk til for hardt.
5.	Monter det bakre ledningsnettet (5) på undersiden av skjermen: a. Før hoveddelen av ledningsnettet (med den klebrige delen), fra utsiden gjennom hullet (9) på forsiden av skjermen. b. Legg ledningsnettet langs skjermen. c. Plasser den fremre enden av den klebrige føringen rundt 6 cm fra ledningshullet. d. Legg ledningen minst 40 mm fra skjermens midtlinje. e. Merk posisjonen til ledningen på skjermen. f. Begynn bak, og trekk i tappen på ledningsnettet for å eksponere limet mens du trykker ledningen på plass langs lengden på skjermen. g. Bruk en tapetrulle til å presse ledningen på plass. h. Foran finner du ledningsnettet under platekanalen. i. Trekk til mutterne på platen med bolter. Tiltrekningsmoment: 6,8–10,9 N·m (60–96 in-lbs) Sekskantmutter

MERK

Fortsett med monteringen av skjermen, men IKKE trekk eller omplasser den klebrige delen.
La limet herdes i 72 timer.

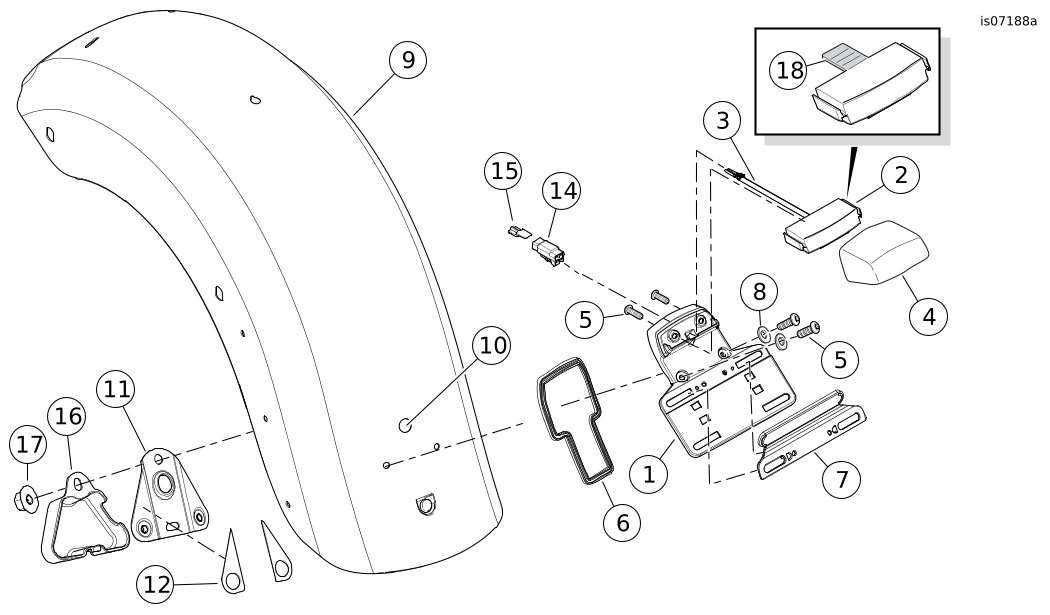

1	Nummerskiltbrakett
2	Nummerskiltlampe
3	Ledninger til nummerskiltlampe
4	Deksel til nummerskiltlampe
5	Skrue 1/4-20 x 0,75 tommer (19 mm) lang (4)
6	Foring, nummerskiltbrakett
7	Refleks og brakett
8	Skive (2)
9	Bakskjerm
10	Ledningshull i bakskjerm
11	Plate med bolter
12	Skumteip (2)
13	Skrue 1/4-20 x 0,75 tommer (19 mm) lang (2)
14	Toveis kontakthus
15	Sekundærlås
16	Kontaktdeksel for nummerskiltlys
17	Flensmutter, 1/4-20
18	Tapp (fjern hvis aktuelt)

Figur 3. Montering av nummerskiltlampe og brakett

Montering av nummerskiltlys

MERK

Noen nummerskiltlys har en tapp (se Figur 3 , punkt 18) som forhindrer montering. Fjern tappen før du fortsetter.

1.	Figur 3 Monter nummerskiltlyset (2) og dekselet (4) til nummerskiltbraketten (1).
2.	Stram til skruene (5). Tiltrekningsmoment: 6,4–7,8 N·m (57–69 in-lbs) Sekskantet festeskrue
3.	Finn frem platen med bolter (11) og de to skumbåndputene (12) fra settet.
4.	Fjern papiret på limet på den ene siden av puten.
5.	Plasser puten forsiktig mot en av flensene på platen med bolter, på motsatt side av mutterne, og trykk den godt på plass.
6.	Gjenta med den andre puten på den gjenværende flensen.
7.	Fjern papiret på siden som vender opp på putene.
8.	Før lampeledningene (3) gjennom nummerskiltbraketten (1) og hullet (10) i skjermen (9).
9.	Hold platen med boltene (11) på plass under skjermen.
10.	Fest nummerskiltbraketten (1) til platen med bolter med skiver (8) og skruer (5).
11.	Stram til skruene.
12.	Sett ledningene til nummerskiltet inn i toveisledningshuset (14). Se servicehåndboken.
13.	Sikre med sekundær lås (15).
14.	Koble toveisledningshuset på det bakre ledningsnettet til nummerskiltlampekontakten [45B].
15.	Monter kontaktdeksel for nummerskiltlampe (16).
16.	Fest med en flensmutter (17). Stram til. Tiltrekningsmoment: 3,4–5,1 N·m (30–45 in-lbs) Sekskantflensmutter
17.	Sikre ledningsnettet med en klips på innsiden av skjermen.
18.	Monteres på refleks og brakett (7) som vist.

Montering av midtmontert bremselys/baklys (hvis aktuelt)

Monter nytt midtmontert bremselys/baklys fra settet (59500245A). Se servicehåndboken.

Montering av bakre fascia

1.	Figur 1 Monter et nytt skjermfeste (11) fra innsiden gjennom ett av fire hull på siden av skjermen.
2.	Sett en skive (10) på gjengene, og fest med en mutter (9). Stram til. Tiltrekningsmoment: 20,3–27,1 N·m (15–20 ft-lbs) Sekskantmutter
3.	Gjenta for de gjenværende tre hullene.
4.	Figur 4 Fjern papiret fra den selvklebende gummiputen på 44,5 mm x 19 mm x 1,6 mm (2).
5.	Plasser puten på midten av fasciaen (1), rett under sporet som vises, og trykk godt på plass.
6.	Plasser fasciaen under bakkanten av skjermen.
7.	Juster tre hull på hver side av fasciaen i forhold til hullene i skjermen.
8.	Sett inn tre bolter fra platen med bolter (3), fra under skjermen, gjennom skjermhullene og fasciaen på den ene siden.
9.	Monter en fasciastøttebrakett (stivere plate, 4) over boltene.
10.	Sette tre flensmuttere (5) løst på plass på gjengene. MERK Bare amerikanske modeller: Fasciamonterte LED-lamper er identiske. Internasjonale modeller: Fasciamonterte LED-lamper er sidespesifikke. Etiketten på baksiden av venstre sidelampe er merket «LEFT». Høyre sidelampe er merket «RIGHT». Fjern den blå filmen foran på linsen før du monterer lampene i fasciaen.
11.	Fest den andre siden av fasciaen løst med den gjenværende platen med bolter, støttebraketten og flensmutterne.
12.	Trekk til flensmutterne vekselvis. Tiltrekningsmoment: 3,4–5,1 N·m (30–45 in-lbs) Sekskantflensmutter
13.	Monter en bakre fascialampe (6) i riktig sideåpning i fasciaen bakfra.
14.	Fest med tre svarte #10 TORX ^® -skruer (7).
15.	Trekk til skruene vekselvis. Tiltrekningsmoment: 1,6–2,1 N·m (14–18 in-lbs) TORX-pannehodeskrue
16.	Gjenta for den gjenværende fascialampen.

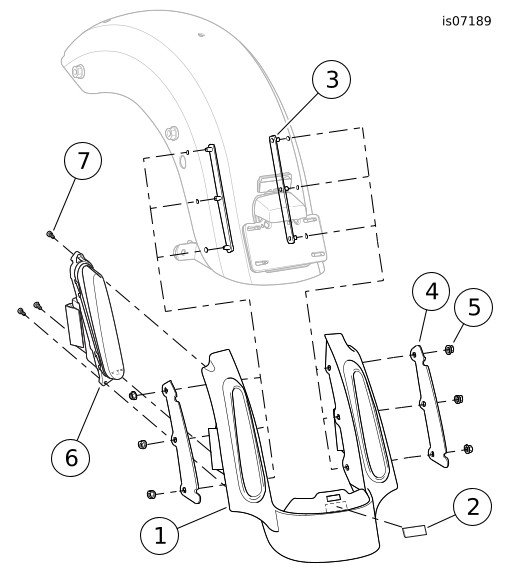

1	Bakre fascia
2	Gummipute
3	Plate med bolter (2)
4	Fasciastøttebrakett (2)
5	Flensmutter, 1/4-20 (6)
6	Bakre lampe (venstre vist)
7	Skrue 10 x 0,5 tommer (12,7 mm) lang (6)

Figur 4. Montering av bakre fascia

Flytting av antenne på FLHX- og FLHTRX-modeller

1.	Figur 5 Koble antennekabelen fra antennesokkelen.
2.	Skru ut antennemasten fra antennesokkelen.
3.	Fjern den nedre låsemutteren.
4.	Fjern antennesokkelen fra monteringsbraketten.
5.	Fjern de to skruene og låseskivene som fester antennemonteringsbraketten.
6.	Fjern og kast eventuelle kabelstropper som fester antennekabelen til skjermstøtten og de bakre støttebrakettene til salveskene.
7.	Figur 5 Plasser den nye antennebraketten (30) i nærheten av skjermstøttene og fest braketten til skjermstøttene: a. Bruk en tynn skive (37) på skruegjengene. b. Sett skruene (36) med skivene (37) på gjennom antennebraketten bakfra. c. Figur 5 Skyv avstandsstykkene (34 og 35) på gjengene som går gjennom braketten. Merk deg lengden på avstandsstykkene. d. Juster og fest denne braketten til skjermstøtten. Stram til. Tiltrekningsmoment: 20,3–27,1 N·m (15–20 ft-lbs) Festeenhet
8.	Sett tannlåseskiven (32) fra settet på de største gjengene på antennesokkelen (31) under sekskantmutteren (33).
9.	Sett antennesokkelen gjennom hullet i antennemonteringsbraketten.
10.	Sett den andre sekskantmutteren (33) på gjengene på antennesokkelen.
11.	Hold den øvre mutteren med en nøkkel, og stram den nedre mutteren. Tiltrekningsmoment: 8 N·m (6 ft-lbs) Nedre mutter
12.	Koble antennekabelkontakten til antennesokkelen.
13.	Stram den riflede mutteren for å feste kontakten til antennesokkelen.
14.	La kabelen ved antennesokkelen ligge løst for å unngå at den kommer i klem.
15.	Fest antennekabelen til skjermens støttestang med en kabelstropp.
16.	Bruk en ekstra kabelstropp til å feste antennekabelen (FLHX-modeller, overflødige bakre fascialampeledninger) til rammeskinnen ved fjæringslufterørene under det lakkerte dekselet.
17.	IKKE fest kabelen til lufterørene.
18.	Tre antennemasten på antennesokkelen (31).

SKJERMMONTERING

MERK

Hvis du har hjelp av en assistent, er det lettere å plassere skjermen på motorsykkelen.
Beskytt de nedre kantene av fasciaen under baklyset med teip for å forhindre at eksospottene skader lakken under monteringen av skjermen.

1.	Roter den nye skjermen forsiktig på plass mellom de bakre rammeskinnene.
2.	Figur 5 Finn frem fire 5/16-18 x 25,4 mm lange skjermfesteskruer (5) fra settet.
3.	Monter en skrue løst gjennom den bakre rammeskinnen inn i det bakerste skjermfestet på hver side.
4.	Juster de fremre monteringshullene.
5.	Monter de resterende skruene løst gjennom rammeskinnene i det fremre skjermfestet på hver side.
6.	Finn frem de to 5/16-18 x 25,4 mm lange skjermfesteskruene og de flensede låsemutterne du tok vare på tidligere.
7.	Sett inn skruene forfra , gjennom de nedre, bakre monteringshullene på salveskestøtten og støttebraketten mellom salvesken og skjermen.
8.	Sett de flensede låsemutterne løst på skruegjengene. MERK FLHX-modeller: Det elektriske kabinettet må løsnes for at kontakten til ledningsnettet skal kunne passere gjennom.
9.	Før den grå ledningen med fireveiskontakt mellom forsiden av skjermen og venstre skjermstøtte.
10.	Sett kontakten [18] inn i venstre fascialampe.
11.	Før den svarte ledningen med fireveiskontakt mellom forsiden av skjermen og høyre skjermstøtte.
12.	Sett kontakten [19] inn i høyre fascialampe.
13.	Trekk vekselvis til de fire skjermfesteskruene. Tiltrekningsmoment: 20,3–27,1 N·m (15–20 ft-lbs) TORX-pannehodeskrue
14.	Fest det bakre støtdemperlufterøret på luftventilenheten på venstre side.
15.	Figur 1 Monter salveskestøttene (12).
16.	Monter passasjergripestroppen løst.
17.	Figur 5 Bruk en klips (7) fra settet til å feste en ledning fra ledningnettet på undersiden av hver salveskestøtte.

FULLFØRING

MERK

For å hindre mulig skade på lydsystemet må du sjekke at tenningen er OFF (av) før du setter inn hovedsikringen.

ADVARSEL

For å unngå at motorsykkelen starter utilsiktet, noe som kan sette liv og helse på spill, må du fjerne hovedsikringen før du fortsetter. (00251b)

1.	Installer hovedsikringen. Se servicehåndboken.
2.	Kontroller at alle lysene fungerer som de skal, før du setter motorsykkelen i servicemodus.

SERVICEDELER

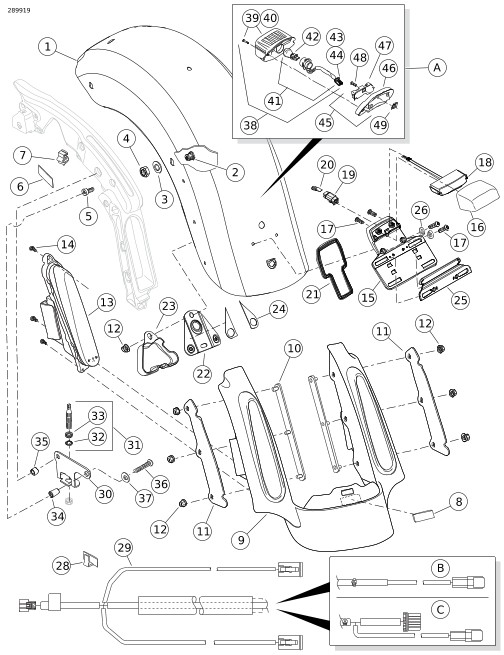

Figur 5. Servicedeler, bakskjermsett i FL Touring CVO-stil

SERVICEDELER

Tabell 1. Servicedeler

Element	Beskrivelse (mengde)	Delenumre
1	Skjerm, bak (grunning, ingen åpning til sentrert baklys) (sett 59500246A) Skjerm, bak (grunning, med åpning til sentrert baklys) (sett 59500245A)	60463-09A 60472-09A
2	Feste, skjermfeste (4)	59786-01
3	Skive, skjermfeste (4)	59788-01
4	Sekskantmutter, 1/2-13 (4)	7880
5	Skrue, pannehode TORX, selvgjengende, 5/16-18 x 25,4 mm lang (4)	3684
6	Pute, salveskestøtte (2)	11100068
7	Klips (6) (sett 59500246A) Klips (2) (sett 59500245A, 59500470)	69200313
8	Avstandsstykke, gummi, selvklebende, 44,5 x 19 x 1,6 mm	11891
9	Fascia, bakskjerm (ulakkert) (sett 59500246A, 59500245A)	59500107
10	Plate med bolter (2)	59500018
11	Fasciastøttebrakett (2)	67900185
12	Stor flensmutter, 1/4-20 (7)	7499
13	LED-bremselys/baklys/blinklys, rød linse (sett 59500245A eller 59500246A)	67800201
	LED-bremselys/baklys/blinklys, oransje linse, høyre (sett 59500470)	67800203
	LED-bremselys/baklys/blinklys, oransje linse, venstre (sett 59500470)	67800204
14	Skrue, pannehode TORX, svart, 10 x 12,7 mm lang (6)	3152
15	Nummerskiltbrakett	67900233
16	Deksel, nummerskiltlys (ulakkert) (sett 59500246A, 59500245A)	60934-10
17	Skrue, 1/4-20 x 19 mm (0,75 tommer) (4)	940
18	Lys, nummerskilt	60920-09
19	Kontakthus, toveis, svart	74112-98BK
20	Sekundærlås	74152-98
21	Pakning, øvre nummerskilt	67900232
22	Plate med bolter	59840-09
23	Koblingsdeksel	60916-09
24	Skumpute, selvklebende, nummerskiltbrakett (2)	11100008
25	Refleks og brakett	67900244
26	Skive (2)	6119
28	Klips, selvklebende (2)	10102
29	Ledningsnett, baklys (sett 59500246A) Ledningsnett, baklys (sett 59500245A, 59500470)	69200720 69200719
30	Antennebrakett, bak	76555-09
31	Antennesokkel (inkluderer del 32–33)	76335-87
32	Låseskive	7129
33	Mutter (2)	76259-86
34	Avstandsstykke, antenne, foran	12400091
35	Avstandsstykke, antenne, bak	12400092
36	Skrue, knapphode TORX, 5/16-18 x 41,3 mm (1,62 tommer) lang, grad 8 (2)	3148
37	Flat skive (2)	6702
Deler som bare brukes i sett 59500245A og 59500470:
38	Lys, baklys (inkluderer element 39-44)	68142-04
39	Linse, baklys (inkluderer del 40)	68558-03
40	..... Skrue, baklys (2)	68026-99
41	Lyspære og sokkel, baklys (inkluderer del 42-44)	69187-03A
42	..... Lyspære, baklys, kilemontering	68167-04
43	..... Kontakthus, fireveis	73154-96BK
44	..... Kontaktterminal, 16-20 AWG (3)	73191-96
45	Baklyssokkel (inkluderer del 46–47)	68066-99A
46	..... Baklyssokkel (krom)	68296-99A
47	..... Kretskort og deksel	68830-99A
48	Skrue, unbrako, 1/4-20 x 16 mm (⅝ tommer) lang	3022A
49	J-mutter	7964
A,C	Sett 59500245A, 59500470
B	Sett 59500246A
